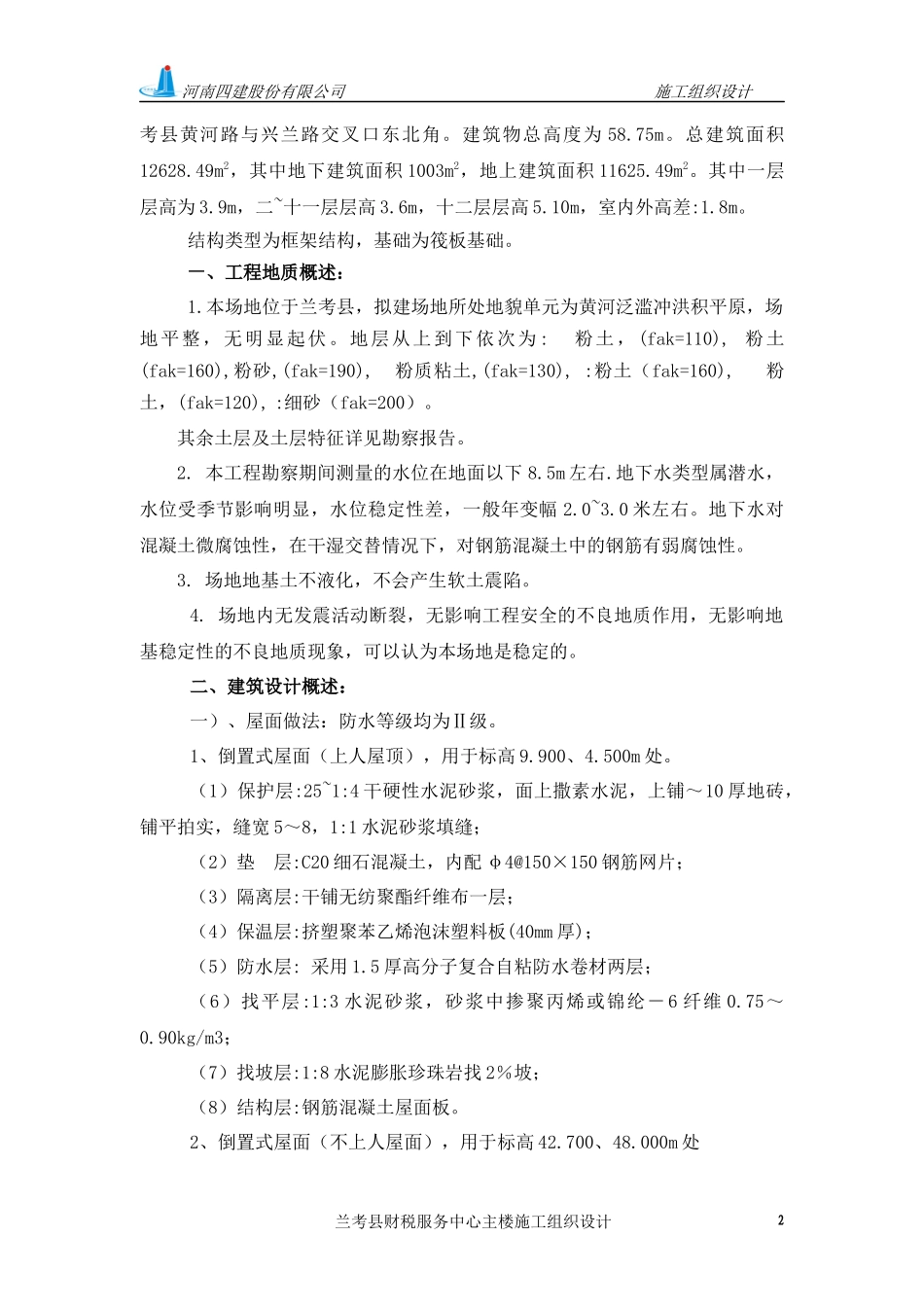

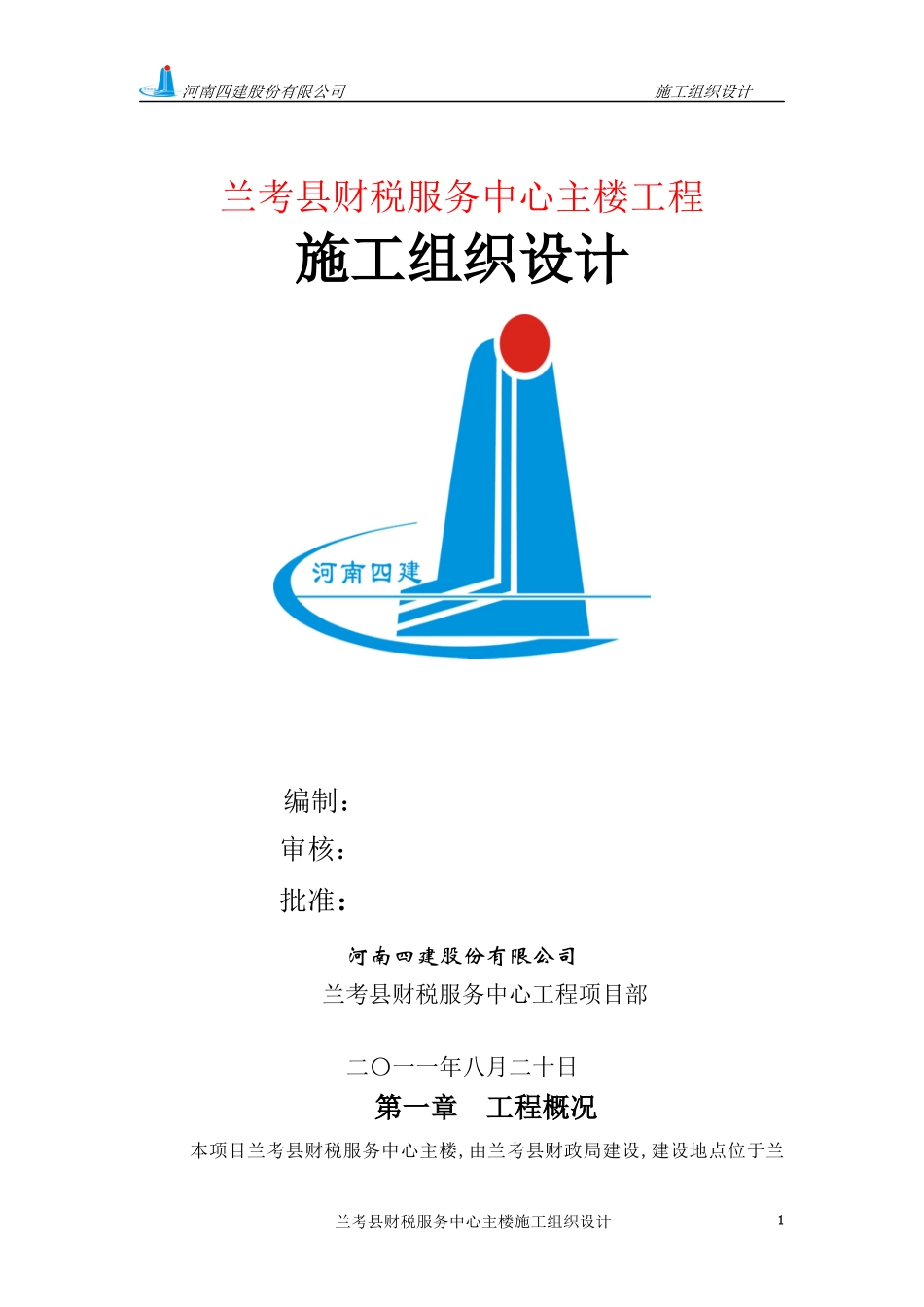

河南四建股份有限公司施工组织设计兰考县财税服务中心主楼工程施工组织设计编制：审核：批准：河南四建股份有限公司兰考县财税服务中心工程项目部二〇一一年八月二十日第一章工程概况本项目兰考县财税服务中心主楼,由兰考县财政局建设,建设地点位于兰兰考县财税服务中心主楼施工组织设计1河南四建股份有限公司施工组织设计考县黄河路与兴兰路交叉口东北角。建筑物总高度为58.75m。总建筑面积12628.49m2，其中地下建筑面积1003m2，地上建筑面积11625.49m2。其中一层层高为3.9m，二~十一层层高3.6m，十二层层高5.10m，室内外高差:1.8m。结构类型为框架结构，基础为筏板基础。一、工程地质概述：1.本场地位于兰考县，拟建场地所处地貌单元为黄河泛滥冲洪积平原，场地平整，无明显起伏。地层从上到下依次为:粉土，(fak=110),粉土(fak=160),粉砂,(fak=190),粉质粘土,(fak=130),:粉土（fak=160),粉土，(fak=120),:细砂（fak=200）。其余土层及土层特征详见勘察报告。2.本工程勘察期间测量的水位在地面以下8.5m左右.地下水类型属潜水，水位受季节影响明显，水位稳定性差，一般年变幅2.0~3.0米左右。地下水对混凝土微腐蚀性，在干湿交替情况下，对钢筋混凝土中的钢筋有弱腐蚀性。3.场地地基土不液化，不会产生软土震陷。4.场地内无发震活动断裂，无影响工程安全的不良地质作用，无影响地基稳定性的不良地质现象，可以认为本场地是稳定的。二、建筑设计概述：一）、屋面做法：防水等级均为Ⅱ级。1、倒置式屋面（上人屋顶），用于标高9.900、4.500m处。（1）保护层:25~1:4干硬性水泥砂浆，面上撒素水泥，上铺～10厚地砖，铺平拍实，缝宽5～8，1:1水泥砂浆填缝；（2）垫层:C20细石混凝土，内配φ4@150×150钢筋网片；（3）隔离层:干铺无纺聚酯纤维布一层；（4）保温层:挤塑聚苯乙烯泡沫塑料板(40mm厚)；（5）防水层:采用1.5厚高分子复合自粘防水卷材两层；（6）找平层:1:3水泥砂浆，砂浆中掺聚丙烯或锦纶－6纤维0.75～0.90kg/m3；（7）找坡层:1:8水泥膨胀珍珠岩找2％坡；（8）结构层:钢筋混凝土屋面板。2、倒置式屋面（不上人屋面），用于标高42.700、48.000m处兰考县财税服务中心主楼施工组织设计2河南四建股份有限公司施工组织设计（1）保护层:C20细石混凝土，内配φ4@150×150钢筋网片；（2）隔离层:干铺无纺聚酯纤维布一层；（3）保温层:挤塑聚苯乙烯泡沫塑料板(厚度按右表选用)；（4）防水层:采用1.5厚高分子复合自粘防水卷材两层；（5）找平层:1:3水泥砂浆，砂浆中掺聚丙烯或锦纶－6纤维0.7～0.90kg/m3；（6）找坡层:1:8水泥膨胀珍珠岩找2％坡；（7）结构层:钢筋混凝土屋面板。二）、外墙做法填充墙与钢筋混凝土梁，柱交接处外墙加铺钢丝网宽200，当基层为钢筋混凝土时先刷一道，YJ-302混凝土界面处理剂，加气混凝土填充墙先用界面处理剂作基层表面处理。其中外墙保温层采用50mm厚聚苯板（阻燃型）。三）、内墙面装修做法：内墙（1）：水泥砂浆内墙（地下室部分）；（1）刷建筑胶素水泥浆一遍，配合比为建筑胶:水＝1:4（2）15厚2:1:8水泥石灰砂浆，分两次抹灰（3）5厚1:2水泥砂浆内墙（2）：混合砂浆内墙面（除以上内墙面）（1）刷建筑胶素水泥浆一遍，配合比为建筑胶:水=1:4；（2）15厚1:1:6水泥石灰砂浆，分两次抹灰；（3）5厚1:0.5:3水泥石灰砂浆。四）、门窗做法：窗、门连窗均选用断桥铝合金,外墙窗一玻一纱,采用中空净白玻璃,除门窗表中注明外铝合金门采用实木门、镶板门、夹板门、不锈钢玻璃门等。窗采用塑钢玻璃推拉窗、铝合金固定玻璃窗等。三、结构设计概述1、本工程结构设计为钢筋混凝土框架结构，基础形式为筏型基础。2、钢筋：I级钢筋（）fy=210N/mm2，fyk=235N/mm2；II级钢筋（），fy=310N/mm2，fyk=335N/mm2,Ⅲ级钢筋fy=375N/mm2，fyk=400N/mm2。3、焊条：E43系列用于焊接I级钢筋，E50系列用于II级、Ⅲ级钢筋焊兰考县财税服务中心主楼施工组织设计3河南四建股份有限公司施工组织设计接。4、混凝土强度等级，见下表。混凝土强度等级表标高框架柱框架梁、板、楼梯构造柱、过梁、压顶基础基础~18.270C40C40C20C35S618.270~36.270C35C3536.270以上C30C30注：剪力墙C40S6...
