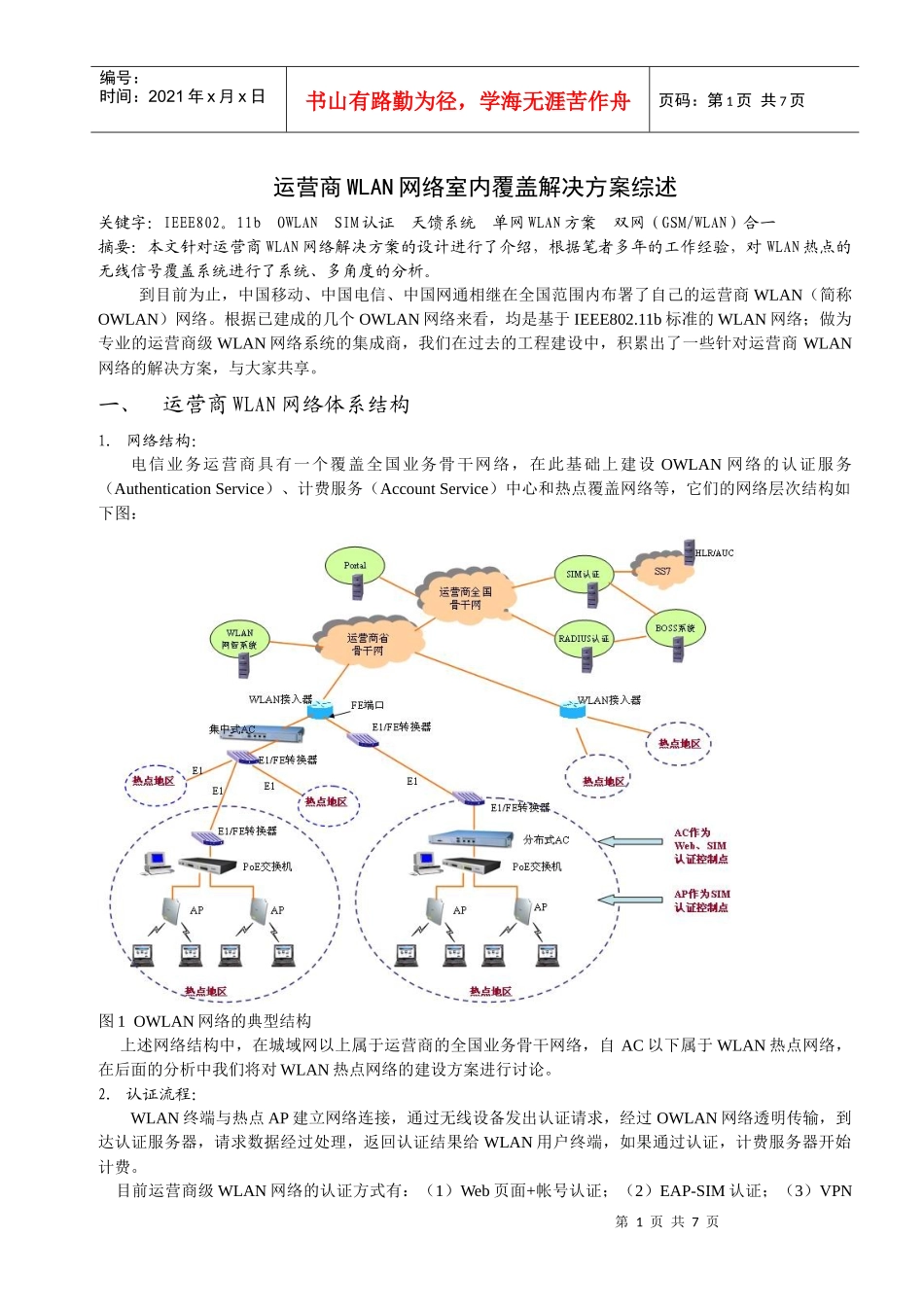

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页运营商WLAN网络室内覆盖解决方案综述关键字：IEEE802。11bOWLANSIM认证天馈系统单网WLAN方案双网（GSM/WLAN）合一摘要：本文针对运营商WLAN网络解决方案的设计进行了介绍，根据笔者多年的工作经验，对WLAN热点的无线信号覆盖系统进行了系统、多角度的分析。到目前为止，中国移动、中国电信、中国网通相继在全国范围内布署了自己的运营商WLAN（简称OWLAN）网络。根据已建成的几个OWLAN网络来看，均是基于IEEE802.11b标准的WLAN网络；做为专业的运营商级WLAN网络系统的集成商，我们在过去的工程建设中，积累出了一些针对运营商WLAN网络的解决方案，与大家共享。一、运营商WLAN网络体系结构1．网络结构：电信业务运营商具有一个覆盖全国业务骨干网络，在此基础上建设OWLAN网络的认证服务（AuthenticationService）、计费服务（AccountService）中心和热点覆盖网络等，它们的网络层次结构如下图：图1OWLAN网络的典型结构上述网络结构中，在城域网以上属于运营商的全国业务骨干网络，自AC以下属于WLAN热点网络，在后面的分析中我们将对WLAN热点网络的建设方案进行讨论。2．认证流程：WLAN终端与热点AP建立网络连接，通过无线设备发出认证请求，经过OWLAN网络透明传输，到达认证服务器，请求数据经过处理，返回认证结果给WLAN用户终端，如果通过认证，计费服务器开始计费。目前运营商级WLAN网络的认证方式有：（1）Web页面+帐号认证；（2）EAP-SIM认证；（3）VPN第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页虚拟拔号认证。在一些运营商WLAN网络中可以提供两种或两种以上的认证方式。3．热点类型：一般情况下，对于WLAN中的主要设备——AC（AccessController）而言，将它的安装位置不同可以将WLAN热点分为分布式热点和集中式热点。对于分布式热点，AC安装在热点区域机房内，管理该热点的AP和用户；这种解决方案适合于重要场所，用户数规模大，以及未来有特殊需要的热点。比如，机场，大型博览中心等。集中式热点：将AC安装在一个比较集中的中心机房，用来管理多个小型热点的AP及用户，节省投资。比如，运营商的营业厅，咖啡馆/酒吧等。分布式与集中式没有严格的区分标准，在网络建设中，一般根据所建设热点的实际环境及用户规模而定。如果不容易确定采用什么方式的热点，可以先考虑用集中式组网；经过一段时间的运行，若确有必要再扩建网络容量，改为分布式。二、网络解决方案编写WLAN网络解决方案时，可以采取以下原则：信号覆盖位置要准确；信号强度达到建设方的要求，并符合国家相关标准；系统容量符合要求；不浪费建设方的投资；充分考虑热点物业业主的要求；方案的文字表达清楚明确。根据以上原则，为了能设计出更合适的WLAN热点建设方案，可以将WLAN建设方案种类列为下表：WLAN热点建设方案列表分类依据方案类别备注按热点AC建设方式分集中式方案分布式方案以AC的安装位置来决定按信号频率种类分单网WLAN方案双(多)网合一方案(GSM/WLAN/3G)WLAN的无线信号和GSM、CDMA等信号是否共用天馈系统按热点建筑分室内覆盖方案（商业大厦、酒店等）室外覆盖方案（住宅小区、广场）以WLAN的信号所覆盖区域的建筑特点来决定WLAN的网络系统由有线网络和无线信号覆盖两部分组成，在方案设计过程中，不但要仔细考虑有线网络的建设方案，还要重点设计合适的无线信号覆盖方案。由于WLAN网络的有线部分与局域网络相似，在此略去，下面重点讨论无线信号覆盖部分的方案设计。（一）单网WLAN方案下面是一个酒店WLAN热点例子，系统覆盖图如下：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页图2XX酒店WLAN热点覆盖图1．方案说明：这是一个中型酒店的覆盖方案，由于整个酒店建筑已于2001年建设了GSM直放站覆盖系统，主要是解决-1F停车场及部分高层客房手机信号弱和掉话的问题；所以在原有天馈系统上加载WLAN信号，将达不到其覆盖效果，经过实地勘测和讨论决定采用单独WLAN信号覆盖方案。2．热点覆盖描述：方案中采用了3...
