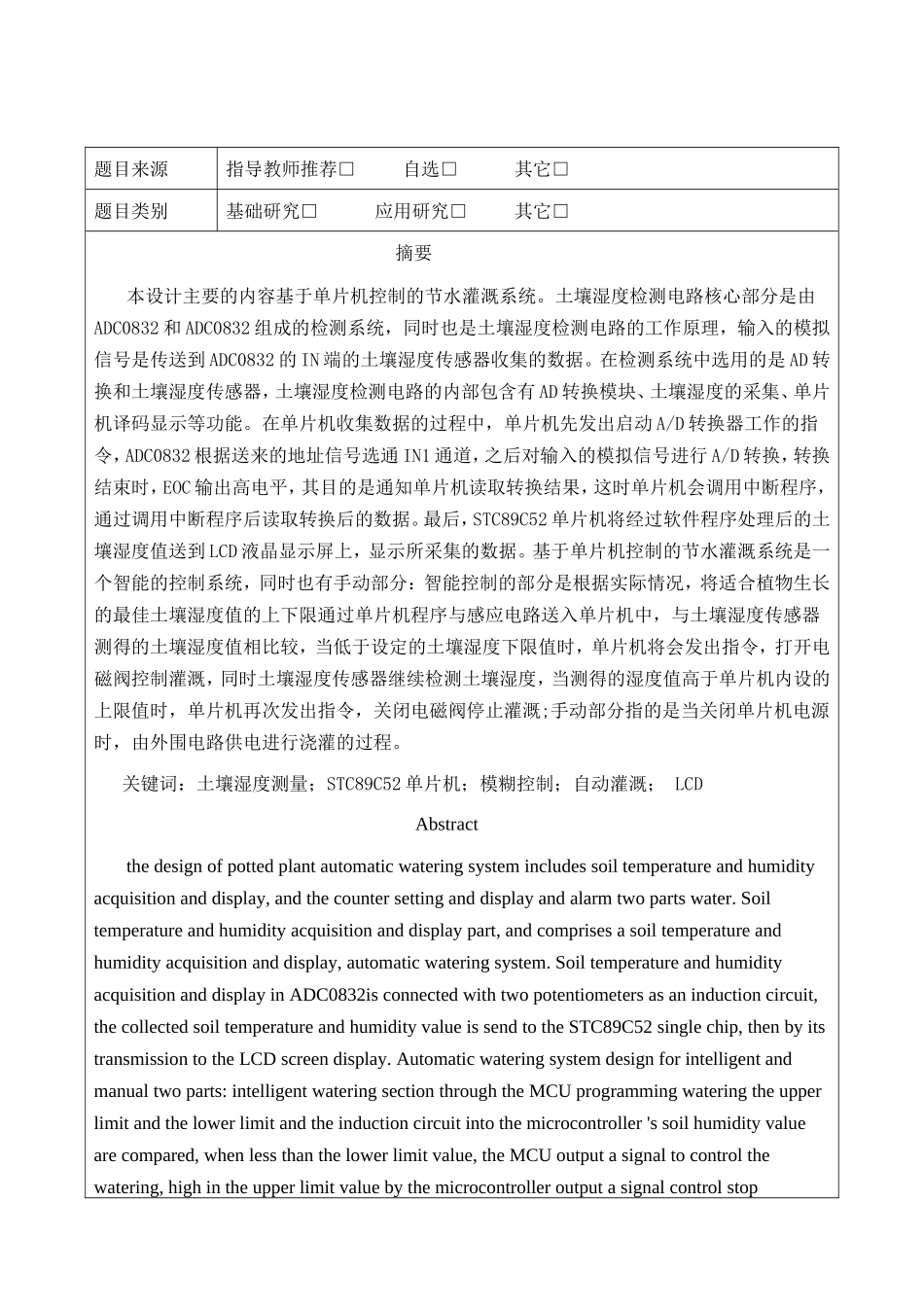

题目来源指导教师推荐□自选□其它□题目类别基础研究□应用研究□其它□摘要本设计主要的内容基于单片机控制的节水灌溉系统。土壤湿度检测电路核心部分是由ADC0832和ADC0832组成的检测系统，同时也是土壤湿度检测电路的工作原理，输入的模拟信号是传送到ADC0832的IN端的土壤湿度传感器收集的数据。在检测系统中选用的是AD转换和土壤湿度传感器，土壤湿度检测电路的内部包含有AD转换模块、土壤湿度的采集、单片机译码显示等功能。在单片机收集数据的过程中，单片机先发出启动A/D转换器工作的指令，ADC0832根据送来的地址信号选通IN1通道，之后对输入的模拟信号进行A/D转换，转换结束时，EOC输出高电平，其目的是通知单片机读取转换结果，这时单片机会调用中断程序，通过调用中断程序后读取转换后的数据。最后，STC89C52单片机将经过软件程序处理后的土壤湿度值送到LCD液晶显示屏上，显示所采集的数据。基于单片机控制的节水灌溉系统是一个智能的控制系统，同时也有手动部分：智能控制的部分是根据实际情况，将适合植物生长的最佳土壤湿度值的上下限通过单片机程序与感应电路送入单片机中，与土壤湿度传感器测得的土壤湿度值相比较，当低于设定的土壤湿度下限值时，单片机将会发出指令，打开电磁阀控制灌溉，同时土壤湿度传感器继续检测土壤湿度，当测得的湿度值高于单片机内设的上限值时，单片机再次发出指令，关闭电磁阀停止灌溉;手动部分指的是当关闭单片机电源时，由外围电路供电进行浇灌的过程。关键词：土壤湿度测量；STC89C52单片机；模糊控制；自动灌溉；LCDAbstractthedesignofpottedplantautomaticwateringsystemincludessoiltemperatureandhumidityacquisitionanddisplay,andthecountersettinganddisplayandalarmtwopartswater.Soiltemperatureandhumidityacquisitionanddisplaypart,andcomprisesasoiltemperatureandhumidityacquisitionanddisplay,automaticwateringsystem.SoiltemperatureandhumidityacquisitionanddisplayinADC0832isconnectedwithtwopotentiometersasaninductioncircuit,thecollectedsoiltemperatureandhumidityvalueissendtotheSTC89C52singlechip,thenbyitstransmissiontotheLCDscreendisplay.Automaticwateringsystemdesignforintelligentandmanualtwoparts:intelligentwateringsectionthroughtheMCUprogrammingwateringtheupperlimitandthelowerlimitandtheinductioncircuitintothemicrocontroller'ssoilhumidityvaluearecompared,whenlessthanthelowerlimitvalue,theMCUoutputasignaltocontrolthewatering,highintheupperlimitvaluebythemicrocontrolleroutputasignalcontrolstopwatering;manualpartiscomposedofsingle-chipdigitaltubeintothemonthanddayfromrealtime,throughthesoftwareprogrammedtimingwateringtime.Keywords：STC89C52temperatureandhumidityacquisitioninthedisplaycounterLED第一章绪论1.1研究的目的和意义水是生命之源,地球上的生命都起源于水。在能源危机问题将越来越突出的今天，水资源的短缺的问题更加不容忽视，其短缺程度已达到了前所未有的状况，且这一状况有愈演愈烈的态势，不禁让人担忧。目前世界各国都高度重视水资源短缺问题，并通过科技的手段来缓解目前的水资源危及。我国的水资源危及也越来越突出，面临着两方面的矛盾，突出表现在农业用水方面，农业用水面临着水资源短缺，然而农业用水采用的漫灌、畦灌等灌溉方式导致水资源的严重浪费。这样的灌溉方式使得水的利用率比较低，农业用水浪费严重。同时我国的旱地面积大，约占耕地面积的百分之六十左右，但是降水的生产率却只有0.3kg/m3~0.4kg/时`132。农业水生产率低也制约着我国农业的进一步发展。面对我国水资源短缺的现状，国家和地方政府把节水灌溉作为一项基础性工作来抓，并加大了在此项工作中的投入。此外，还鼓励、倡导学者和科研人员从事节水灌溉新理论和新技术的研究，并为他们创造良好的科研环境。与此同时，我国还积极引进国外先进的节水灌溉技术和相应的设备，并将其应用到农业生产实际中来，取得了一定的效果。然而，由于我国在这方面的研...
