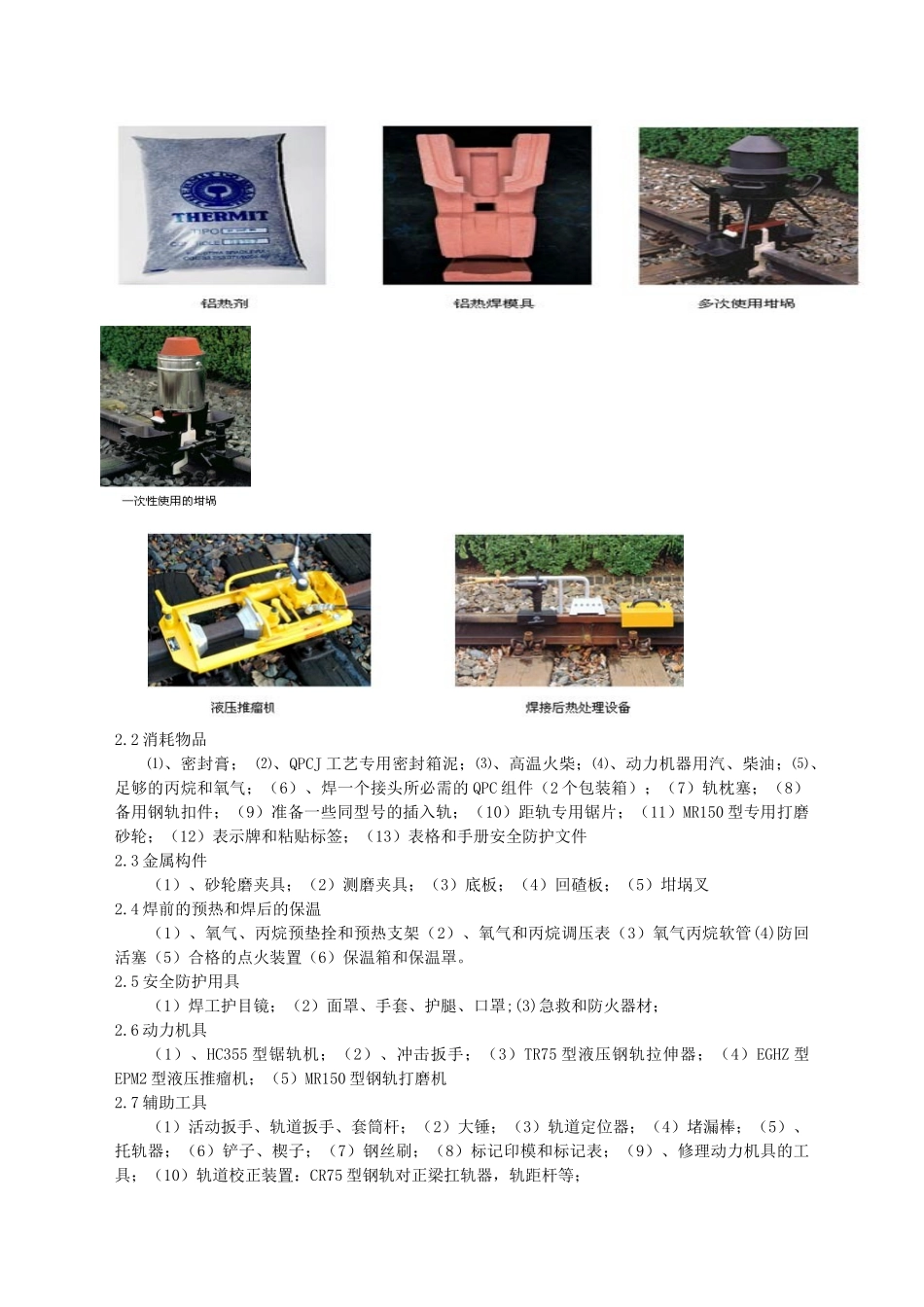

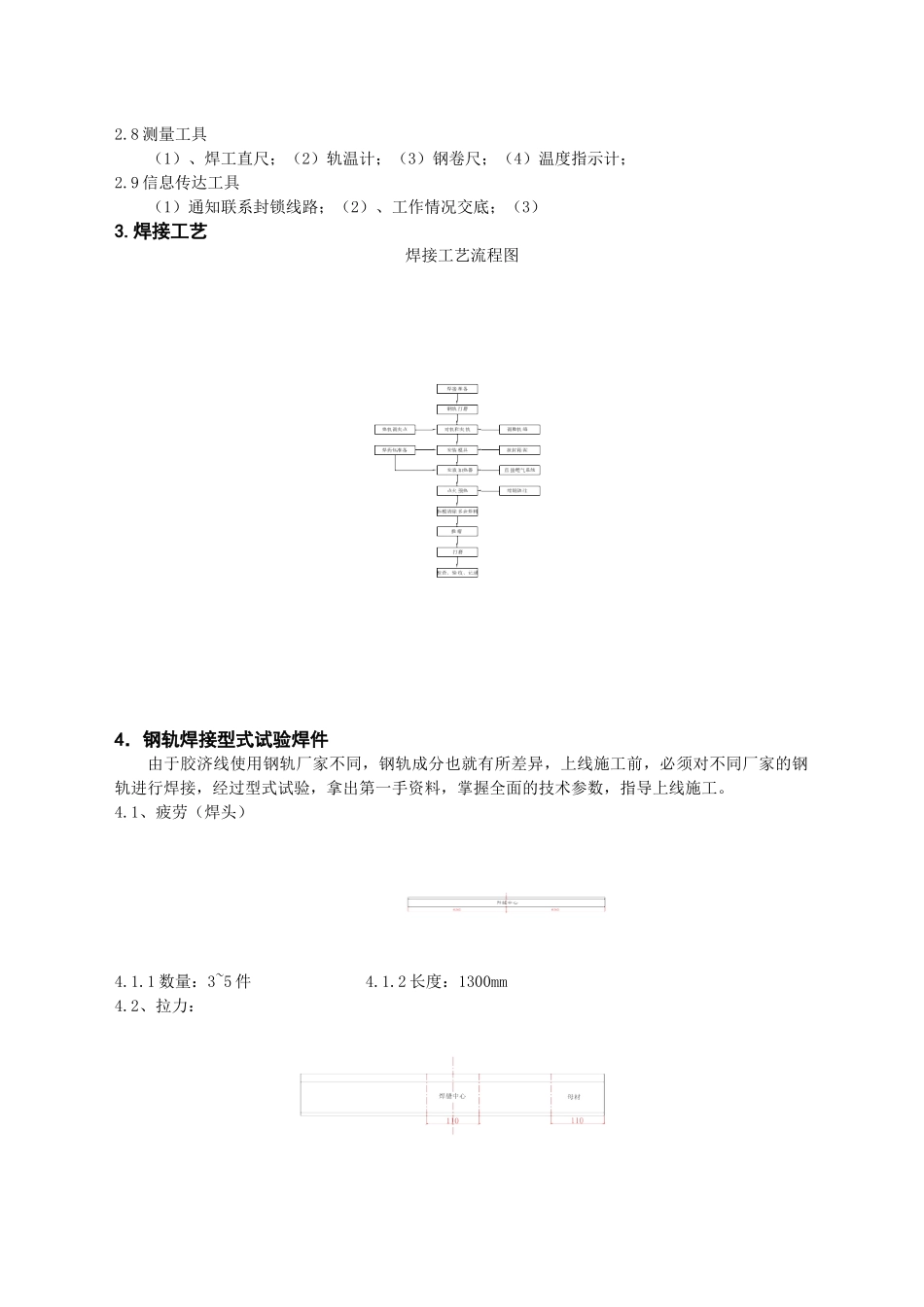

现场钢轨焊接施工技术Thespotsteelrailweldsthetechnique叶鲍生BaoshenYe中铁十六局胶济铁路工程指挥部摘要：本文简要介绍了胶济铁路电气化改造工程中钢轨焊接的施工方法、施工工艺、质量控制措施，为今后无缝线路施工提供参考。关键词：既有线长轨条焊接施工1、工程概况：胶济铁路电气化改造工程位于山东省的胶东半岛，东起美丽的海滨城市青岛，西至山东省会济南市，胶济线素有山东经济的“黄金大道”之称，它对推进山东半岛对外开放的辐射，对保持山东半岛经济持续健康发展，起到了积极的促进作用，并为山东半岛的经济腾飞创造了良好的基础条件。我局指挥部担负施工的ZH-4标段位于胶州市、高密市、昌邑市境内，DK70+800~K126+500既有线全长52.3km，其中新建四线含双绕段，疏解线32.574km，线路总长84.824km。经由九个车站，其中改造车站五个，封闭车站4个。改造封闭车站主要是满足200km/h速度段，及160km以下速度段线路平面要求引起的新建高速线，大取直和既有线单、双绕线，跨区建一次性铺设无缝线路。无缝线路的长轨条焊接和采用厂内电弧闪光接触焊，现场采用移动闪光接触焊，小型气压焊和法国铝热焊相结合的方式，我们标段主要是采用小型气压焊和法国铝热焊两种形式。下面主要是把法国铝热焊的情况介绍如下：2、焊接设备2.1主要设备：手动推磨机，钢轨对正架机，钢轨切轨机，钢轨仿性打磨机，顶磨机等。2.2消耗物品⑴、密封膏；⑵、QPCJ工艺专用密封箱泥；⑶、高温火柴；⑷、动力机器用汽、柴油；⑸、足够的丙烷和氧气；（6）、焊一个接头所必需的QPC组件（2个包装箱）；（7）轨枕塞；（8）备用钢轨扣件；（9）准备一些同型号的插入轨；（10）距轨专用锯片；（11）MR150型专用打磨砂轮；（12）表示牌和粘贴标签；（13）表格和手册安全防护文件2.3金属构件（1）、砂轮磨夹具；（2）测磨夹具；（3）底板；（4）回碴板；（5）坩埚叉2.4焊前的预热和焊后的保温（1）、氧气、丙烷预垫拴和预热支架（2）、氧气和丙烷调压表（3）氧气丙烷软管(4)防回活塞（5）合格的点火装置（6）保温箱和保温罩。2.5安全防护用具（1）焊工护目镜；（2）面罩、手套、护腿、口罩;(3)急救和防火器材；2.6动力机具（1）、HC355型锯轨机；（2）、冲击扳手；（3）TR75型液压钢轨拉伸器；（4）EGHZ型EPM2型液压推瘤机；（5）MR150型钢轨打磨机2.7辅助工具（1）活动扳手、轨道扳手、套筒杆；（2）大锤；（3）轨道定位器；（4）堵漏棒；（5）、托轨器；（6）铲子、楔子；（7）钢丝刷；（8）标记印模和标记表；（9）、修理动力机具的工具；（10）轨道校正装置：CR75型钢轨对正梁扛轨器，轨距杆等；2.8测量工具（1）、焊工直尺；（2）轨温计；（3）钢卷尺；（4）温度指示计；2.9信息传达工具（1）通知联系封锁线路；（2）、工作情况交底；（3）3.焊接工艺焊接工艺流程图4．钢轨焊接型式试验焊件由于胶济线使用钢轨厂家不同，钢轨成分也就有所差异，上线施工前，必须对不同厂家的钢轨进行焊接，经过型式试验，拿出第一手资料，掌握全面的技术参数，指导上线施工。4.1、疲劳（焊头）4.1.1数量：3~5件4.1.2长度：1300mm4.2、拉力：4.2.1数量：1件焊头+1件母材4.2.2长度：110mm4.3.3试件加工：（见下图）4.4冲击：4.4.1数量：1件焊头+1件母材4.4.2试件长度：80mm，60mm（母材）4.4.3试件加工：（见下图）图2缺口深度为2mm的标准比U型缺口冲击式样4.5硬度：4.5.1数量：3件焊头+1件母材，4.5.2试件长度见上图铝热焊头中的一件按图3加工轨头，一件加工成纵向试片（图4），另一块加工成横向试片（图5）图图5铝热焊横向硬度试片加工图（单位：mm）说明：1.硬度上端面（轨端面）和下端面（轨底面）不加工。制加工纵向大平面，粗糙度▽7。2.按上端面所示位置打上编号。4.6静弯：4.6.1数量：10件4.6.2长度：1200~1300mm5、实施过程根据型式试验结果，各项指标都满足TB/T1632-91钢轨焊接接头技术条件，为现场能够上线施工焊接提供了可靠成熟的技术参数。采用QPCJ铝热焊工艺完成一个钢轨街头的焊接可分为13个步骤，并且13个步骤必须遵照以下特定规定。5.1.1到焊接现场前的准备工作：在出发到施工现场前，必须依据设备机具表，...
