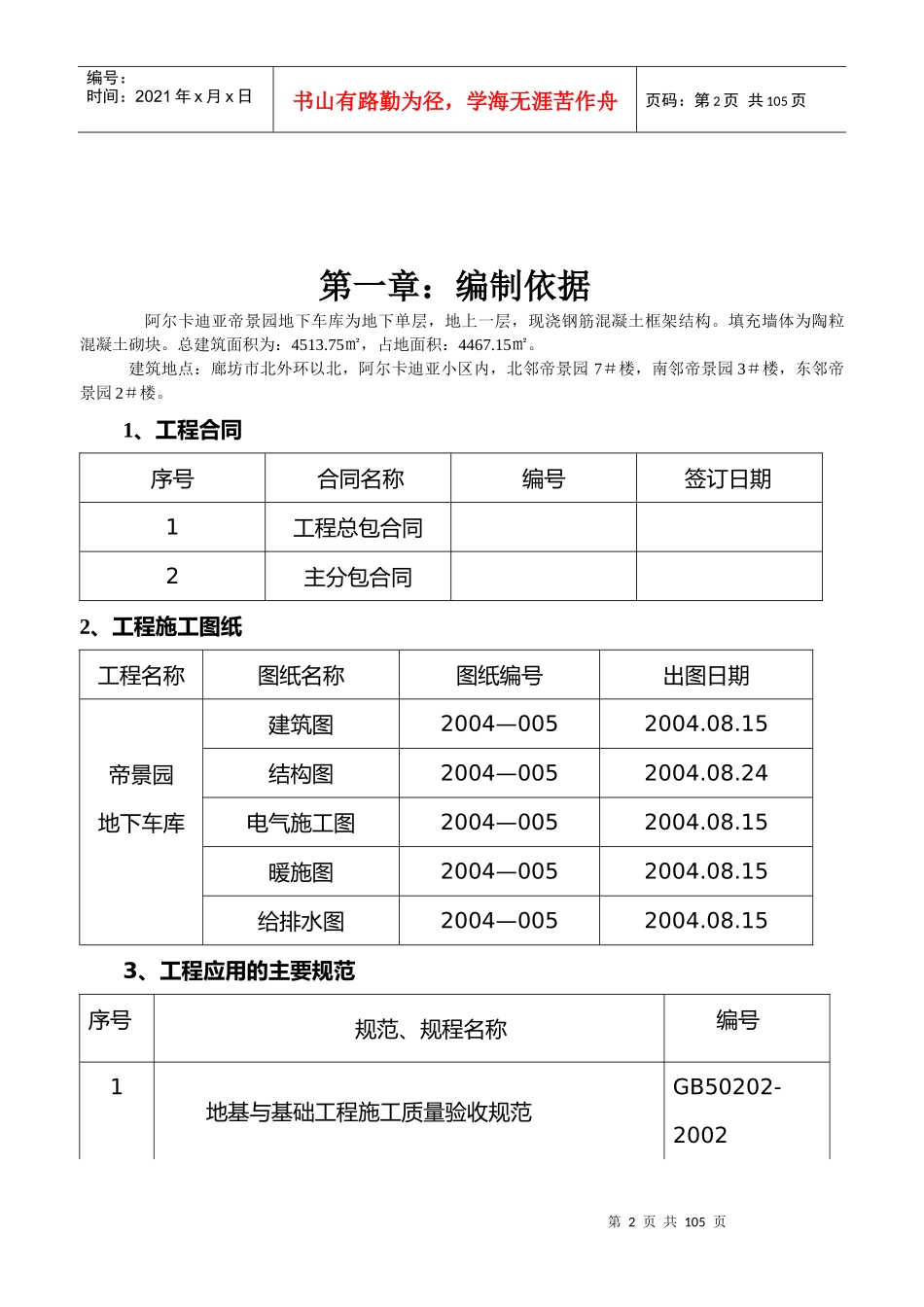

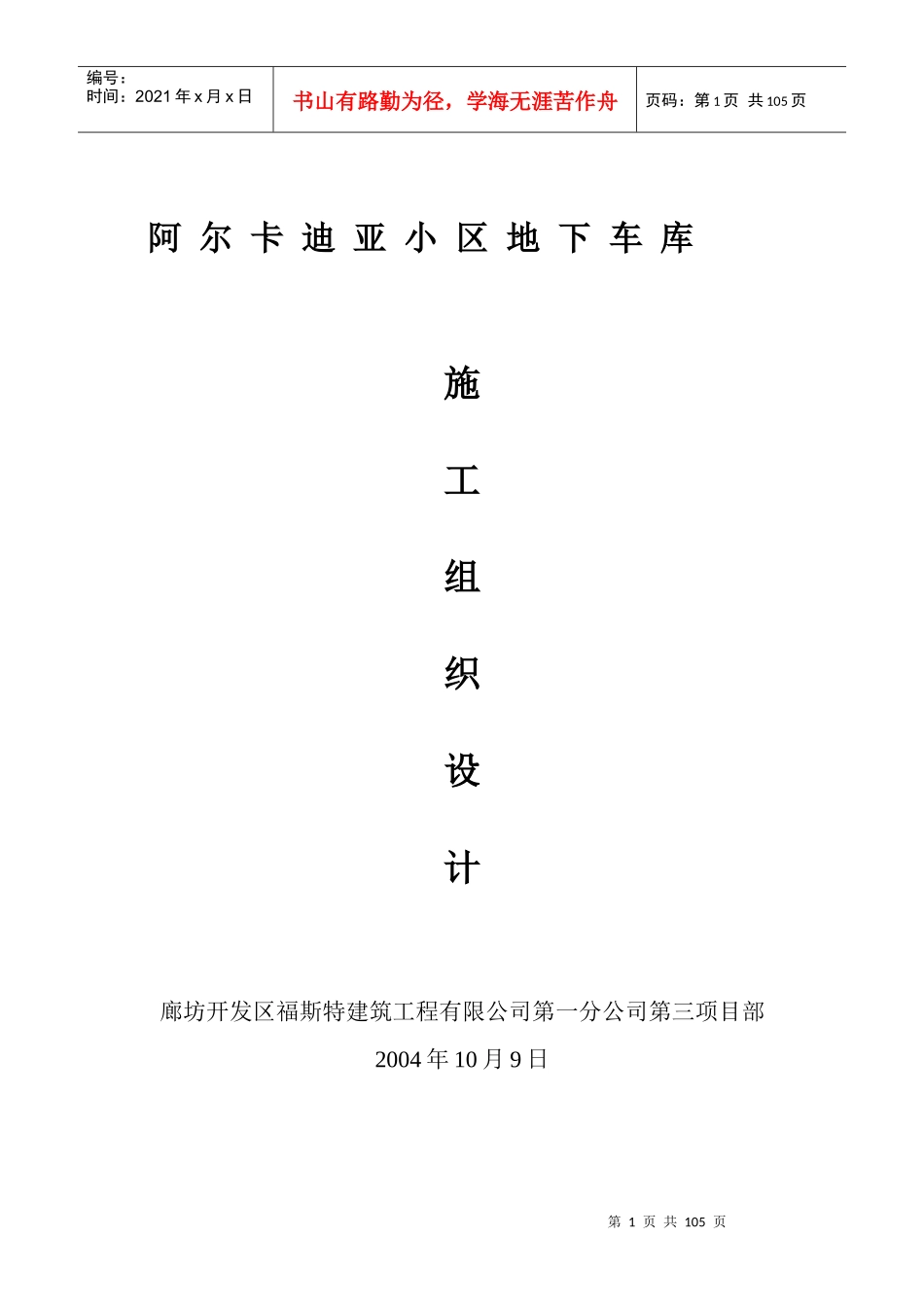

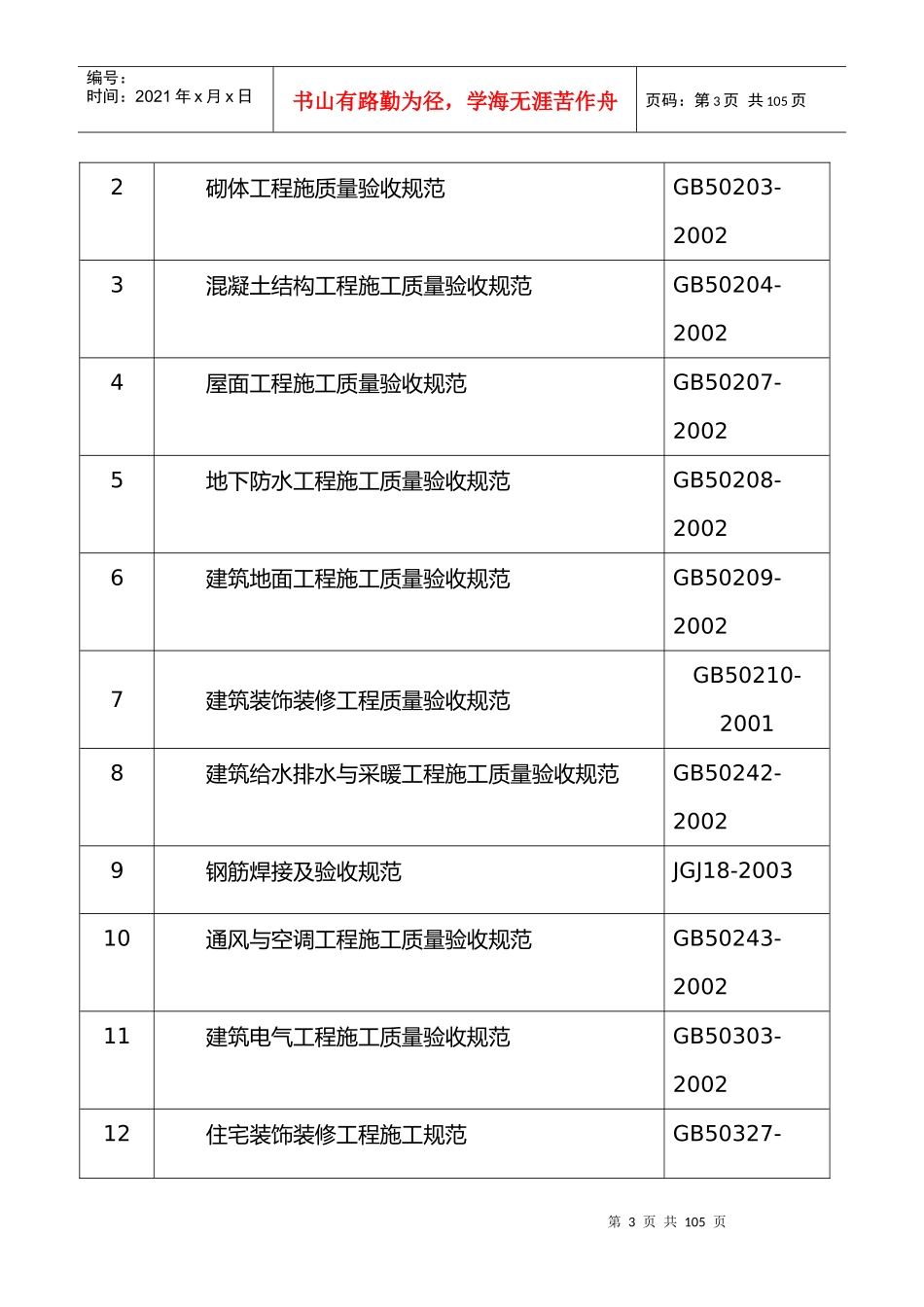

第1页共105页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共105页阿尔卡迪亚小区地下车库施工组织设计廊坊开发区福斯特建筑工程有限公司第一分公司第三项目部2004年10月9日第2页共105页第1页共105页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共105页第一章：编制依据阿尔卡迪亚帝景园地下车库为地下单层，地上一层，现浇钢筋混凝土框架结构。填充墙体为陶粒混凝土砌块。总建筑面积为：4513.75㎡，占地面积：4467.15㎡。建筑地点：廊坊市北外环以北，阿尔卡迪亚小区内，北邻帝景园7＃楼，南邻帝景园3＃楼，东邻帝景园2＃楼。1、工程合同序号合同名称编号签订日期1工程总包合同2主分包合同2、工程施工图纸工程名称图纸名称图纸编号出图日期帝景园地下车库建筑图2004—0052004.08.15结构图2004—0052004.08.24电气施工图2004—0052004.08.15暖施图2004—0052004.08.15给排水图2004—0052004.08.153、工程应用的主要规范序号规范、规程名称编号1地基与基础工程施工质量验收规范GB50202-2002第3页共105页第2页共105页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共105页2砌体工程施质量验收规范GB50203-20023混凝土结构工程施工质量验收规范GB50204-20024屋面工程施工质量验收规范GB50207-20025地下防水工程施工质量验收规范GB50208-20026建筑地面工程施工质量验收规范GB50209-20027建筑装饰装修工程质量验收规范GB50210-20018建筑给水排水与采暖工程施工质量验收规范GB50242-20029钢筋焊接及验收规范JGJ18-200310通风与空调工程施工质量验收规范GB50243-200211建筑电气工程施工质量验收规范GB50303-200212住宅装饰装修工程施工规范GB50327-第4页共105页第3页共105页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共105页20025、工程应用的主要图集序号分部工程名称使用部位图集名称编号备注1结构主体砼结构施工03G101-12建筑砌体主体墙体砌筑构造及砌块性能要求98J3（六）《墙身-陶粒，浮石砼，砌块墙》4地下室防水做法98J2-25电管穿墙JD5-1336屋面排水雨水管做法98J5-7/98管道出屋面98J5-2/2698T5/D-89给排水主体给水管穿地下室外墙防水套管国标给排水图集S312/8-8第5页共105页第4页共105页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共105页10给排水主体卫生设施国标给排水图集99S30411消火栓安装国标给排水图集99S202-312消防水泵接合器安装国标给排水图集99S203-1713消火栓安装国标给排水图集99S202-2014排水管做法国标给排水图集S312/8-815电主体配电及线路敷设96D301-1《线槽配线安装》16导线，电穿线管管径98D301-217配电箱做法98D301-2配电设备嵌墙安装18金属导体管道外壳O2D501-219铁管进箱98D5-5520防雷建筑做法JD10-12521接地系统重复接地86D563-12第6页共105页第5页共105页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共105页22联合接地做法99D562-2-4023电主体引下线接地测试卡86D563-11《建筑电气通风图集》24防雷侧击865D56625卫生间设局部电位连接02D501-226卫生间等电位联结97SD567《等电位联结安装》27卫生间预埋件地面钢筋网端子极焊接97SD567-828预埋件做法97SD567-829等电位联结线与设备连接97SD567第19、20页6、工程应用的主要标准、规程序号标准名称编号1建筑工程质量验收统一标准GB50300-20012建筑给水排水与采暖工程施工质量验收规范GB50242-20023建筑电气安装工程施工质量验收规范GB50303-20024通风与空调工程施工质量验收规范GB50243-20025建筑施工安全检查标准JGJ59-99第7页共105页第6页共105页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共105页6钢筋机械连接通用技术规程（直螺纹连接）JGJ107-967建筑工程冬期施工规程JGJ104-978建筑分项工程施工工艺标准（RSJ受控）1997-08-02建筑工程技术资料管理规程DB13(J)35-20027、其他序号名称编号4地质勘察资料5设计交底及有关图纸答疑文件2003-07-236建筑法7环境保护法8建筑安全法规及文件汇编第二章工程概况1、工程概况工程名称廊坊阿...
