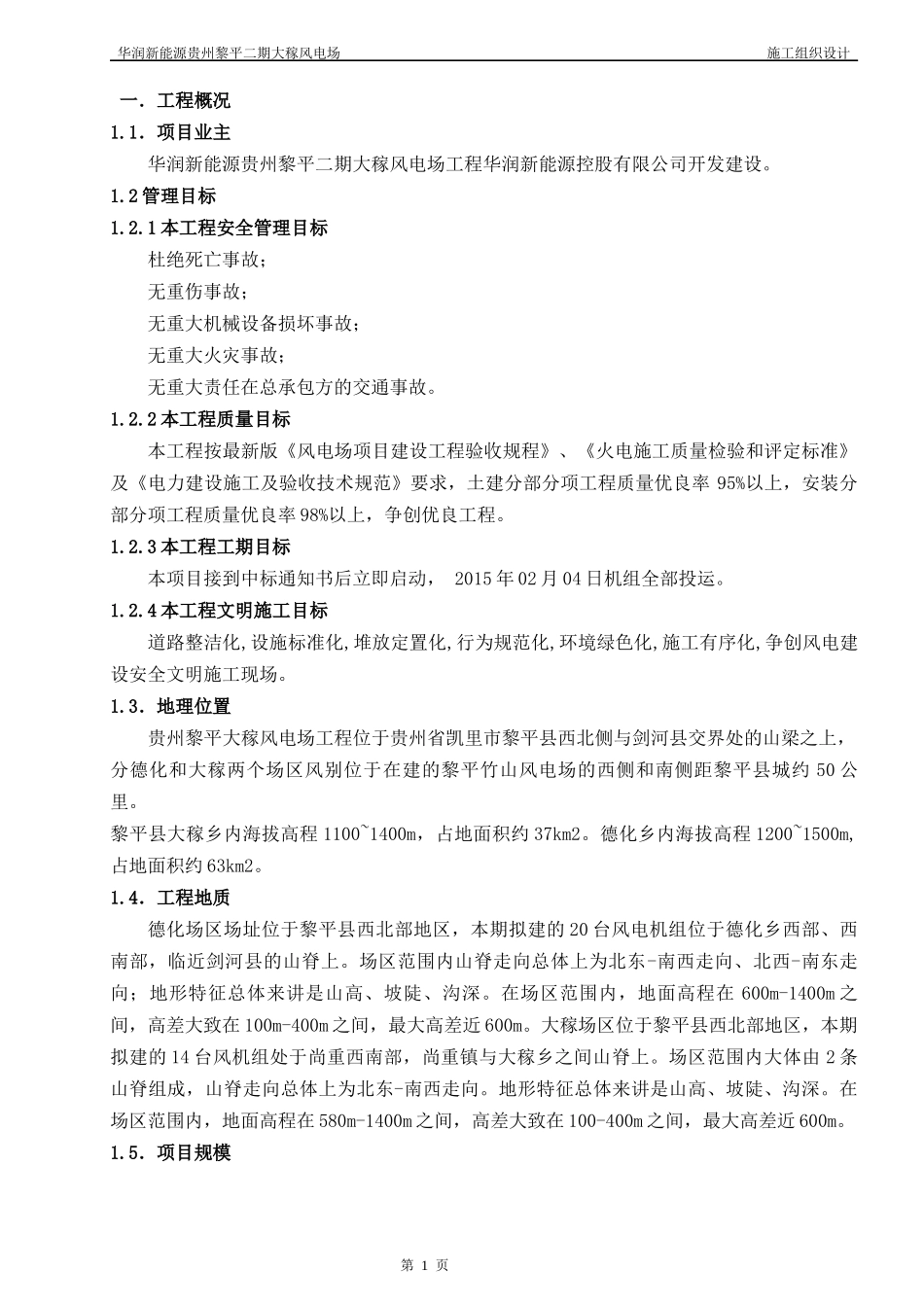

第1页华润新能源贵州黎平二期大稼风电场施工组织设计一．工程概况1.1．项目业主华润新能源贵州黎平二期大稼风电场工程华润新能源控股有限公司开发建设。1.2管理目标1.2.1本工程安全管理目标杜绝死亡事故；无重伤事故；无重大机械设备损坏事故；无重大火灾事故；无重大责任在总承包方的交通事故。1.2.2本工程质量目标本工程按最新版《风电场项目建设工程验收规程》、《火电施工质量检验和评定标准》及《电力建设施工及验收技术规范》要求，土建分部分项工程质量优良率95%以上，安装分部分项工程质量优良率98%以上，争创优良工程。1.2.3本工程工期目标本项目接到中标通知书后立即启动，2015年02月04日机组全部投运。1.2.4本工程文明施工目标道路整洁化,设施标准化,堆放定置化,行为规范化,环境绿色化,施工有序化,争创风电建设安全文明施工现场。1.3．地理位置贵州黎平大稼风电场工程位于贵州省凯里市黎平县西北侧与剑河县交界处的山梁之上，分德化和大稼两个场区风别位于在建的黎平竹山风电场的西侧和南侧距黎平县城约50公里。黎平县大稼乡内海拔高程1100~1400m，占地面积约37km2。德化乡内海拔高程1200~1500m,占地面积约63km2。1.4．工程地质德化场区场址位于黎平县西北部地区，本期拟建的20台风电机组位于德化乡西部、西南部，临近剑河县的山脊上。场区范围内山脊走向总体上为北东-南西走向、北西-南东走向；地形特征总体来讲是山高、坡陡、沟深。在场区范围内，地面高程在600m-1400m之间，高差大致在100m-400m之间，最大高差近600m。大稼场区位于黎平县西北部地区，本期拟建的14台风机组处于尚重西南部，尚重镇与大稼乡之间山脊上。场区范围内大体由2条山脊组成，山脊走向总体上为北东-南西走向。地形特征总体来讲是山高、坡陡、沟深。在场区范围内，地面高程在580m-1400m之间，高差大致在100-400m之间，最大高差近600m。1.5．项目规模第2页第1页华润新能源贵州黎平二期大稼风电场施工组织设计华润贵州黎平二期大稼风电场(68MW)风电项目工程建设34台2.0MW风电机组，总装机容量68MW。设计规划新建改建场内道路总长54.68km。1.6．风力发电机组和设备选型及布置根据对各种机型进行初选和方案比较后，结合可研报告，本工程按单机容量2000kW，轮毂高度80m，风轮直径51m的风力发电机组进行微观选址及发电量测算，并配备建设34台35kV箱式变压器。1.7．土建工程华润贵州黎平二期大稼风电场工程的土建部分主要有风力发电机组的风机基础，箱式变压器基础，吊装平台，场内施工道路及35kV集电线路等工程。主要施工依据：编号名称标准号1电力建设施工质量验收及评定规程（第一部分土建工程）DL/T5210.1-20122建筑地基基础工程施工质量验收规范GB50202-20023电力工程地基处理处理技术规范DL/T5024-20054混凝土结构工程施工质量验收规范GB50204—20025钢筋焊接及验收规范JGJ18-20126建筑防腐蚀工程及验收规范GB50212-20027混凝土强度检验评定标准GB/T50107—20108建筑工程施工质量验收统一标准GB50300-20019混凝土质量控制标准GB50164—201110建筑工程施工质量评价标准GB/T50375-200611建筑工程冬期施工规程JGJ/T104—201112220KV及以下架空送电线路勘测技术规程DL/T5076-200813电力安全工作规程（发电厂及变电所部分）GB26860-201114110KV～500KV架空电力线路工程施工质量及评定规程DL/T5168-200215电力安全工作规程（电力线路部分）GB26859—201116电气装置安装工程电气设备交接试验标准GB50150-200617电气装置安装工程电缆线路施工及验收规范GB50168-200618电气装置安装工程接地装置施工及验收规范GB50169-200619电气装置安装工程质量检验及评定规程DL/T5161.1-5161.17-200220风力发电场项目建设工程验收规范DL/T5191-200421110kV～500kV送变电工程质量检验及评定标准第1部分：送电工程Q/CSG10017.1-2007第3页第2页华润新能源贵州黎平二期大稼风电场施工组织设计编号名称标准号22电气装置安装工程高压电器施工及验收规范GB50147-201023《华润贵州黎平二期大稼风电场(68MW)工程施工组织初步设计》24《华润贵州黎平二期大稼风电场(68MW)工程邀请招标文件》25《华润贵州黎平二期大稼风电场(68MW)工...
