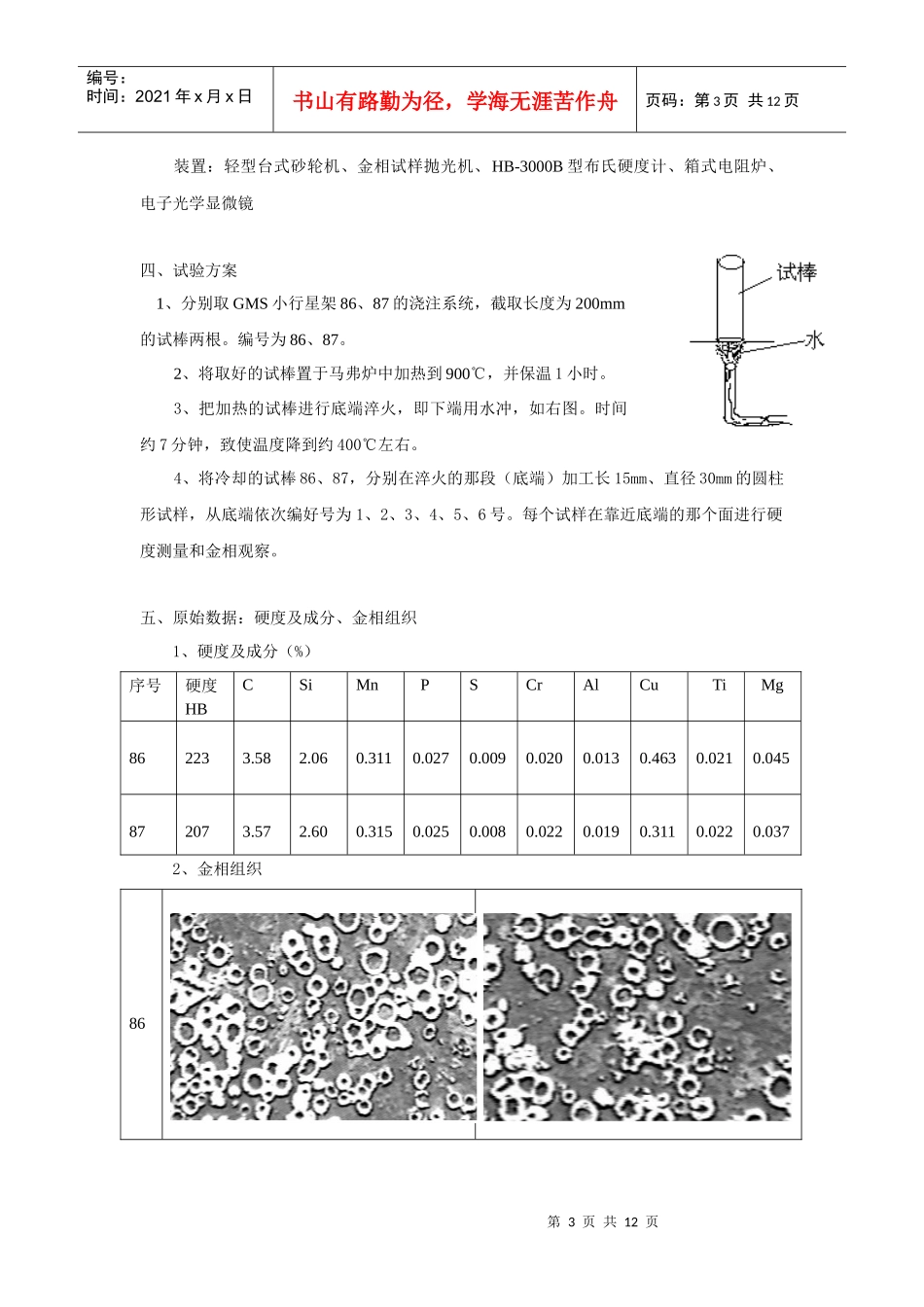

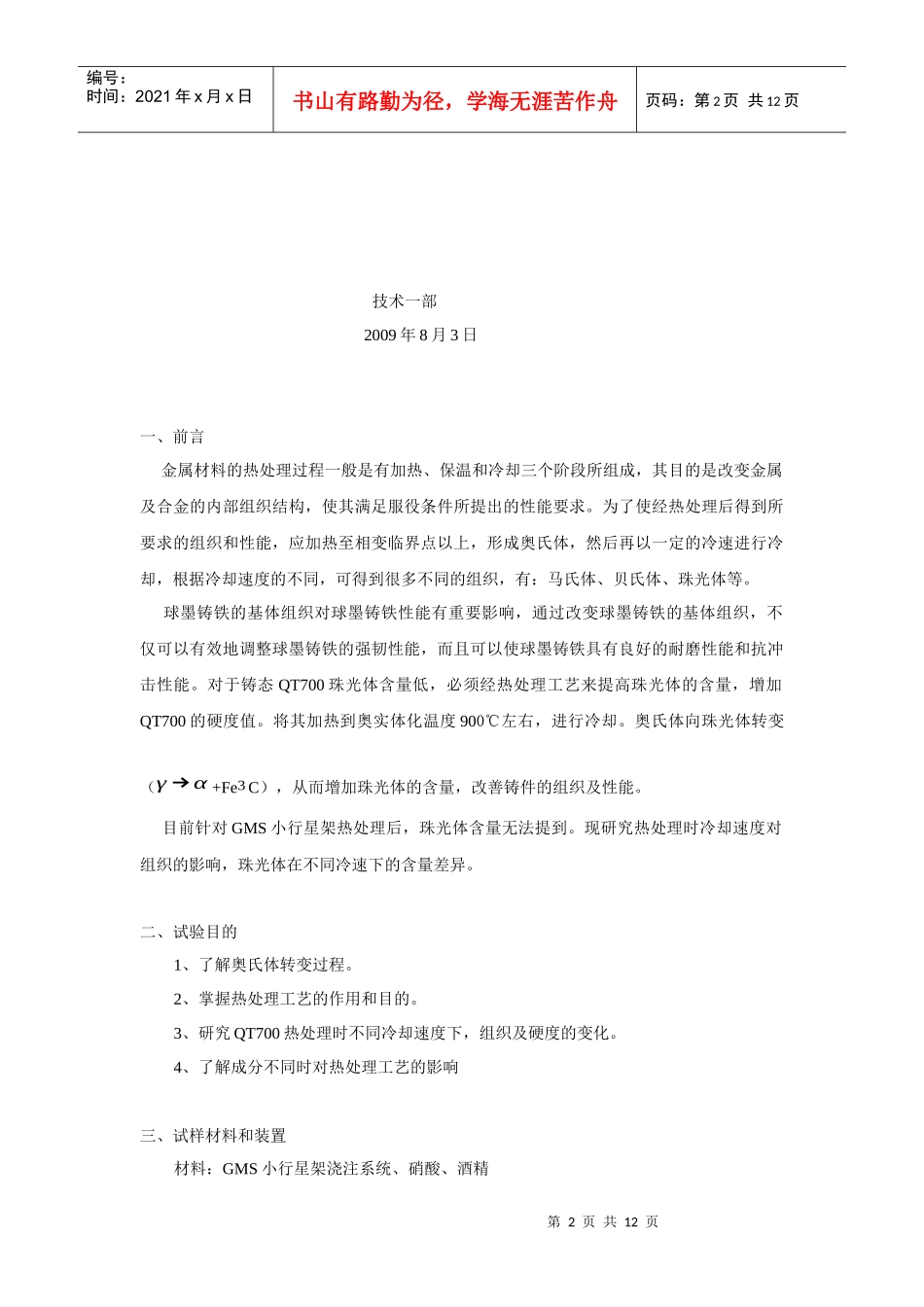

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页实验报告连续冷却对QT700组织及硬度的影响第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页技术一部2009年8月3日一、前言金属材料的热处理过程一般是有加热、保温和冷却三个阶段所组成，其目的是改变金属及合金的内部组织结构，使其满足服役条件所提出的性能要求。为了使经热处理后得到所要求的组织和性能，应加热至相变临界点以上，形成奥氏体，然后再以一定的冷速进行冷却，根据冷却速度的不同，可得到很多不同的组织，有：马氏体、贝氏体、珠光体等。球墨铸铁的基体组织对球墨铸铁性能有重要影响，通过改变球墨铸铁的基体组织，不仅可以有效地调整球墨铸铁的强韧性能，而且可以使球墨铸铁具有良好的耐磨性能和抗冲击性能。对于铸态QT700珠光体含量低，必须经热处理工艺来提高珠光体的含量，增加QT700的硬度值。将其加热到奥实体化温度900℃左右，进行冷却。奥氏体向珠光体转变（γ→α+Fe3C），从而增加珠光体的含量，改善铸件的组织及性能。目前针对GMS小行星架热处理后，珠光体含量无法提到。现研究热处理时冷却速度对组织的影响，珠光体在不同冷速下的含量差异。二、试验目的1、了解奥氏体转变过程。2、掌握热处理工艺的作用和目的。3、研究QT700热处理时不同冷却速度下，组织及硬度的变化。4、了解成分不同时对热处理工艺的影响三、试样材料和装置材料：GMS小行星架浇注系统、硝酸、酒精第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页装置：轻型台式砂轮机、金相试样抛光机、HB-3000B型布氏硬度计、箱式电阻炉、电子光学显微镜四、试验方案1、分别取GMS小行星架86、87的浇注系统，截取长度为200mm的试棒两根。编号为86、87。2、将取好的试棒置于马弗炉中加热到900℃，并保温1小时。3、把加热的试棒进行底端淬火，即下端用水冲，如右图。时间约7分钟，致使温度降到约400℃左右。4、将冷却的试棒86、87，分别在淬火的那段（底端）加工长15mm、直径30mm的圆柱形试样，从底端依次编好号为1、2、3、4、5、6号。每个试样在靠近底端的那个面进行硬度测量和金相观察。五、原始数据：硬度及成分、金相组织1、硬度及成分（%）序号硬度HBCSiMnPSCrAlCuTiMg862233.582.060.3110.0270.0090.0200.0130.4630.0210.045872073.572.600.3150.0250.0080.0220.0190.3110.0220.0372、金相组织86第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页87从金相照片来看，他们的原始组织珠光体含量差不多，但硬度值有点差异，86的硬度值大了不少，从成分来看，86中的铜要高了一些，分析铜对组织及球化的影响，可判断是铜的作用使得他们的原始硬度存在一定的差异。六、实验结果：硬度与组织金相86HB×100×4001号441第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页2号3003号285第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页4号2695号255第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页6号24087HB×100×4001号429第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共12页2号2803号272第9页共12页第8页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共12页4号2415号275第10页共12页第9页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共12页6号255七、结果与分析1、从硬度测量来看，试样86的硬度从1号到6号依次减小。1号硬度很高，高达441，他们的硬度都高于原始硬度。试样87，从1号到4号硬度也逐渐减小，他们的硬度与试样86对应的差不多。但是5号和6号硬度有所回升，大小与2号、3号差不多。2、从金相照片可看出，试样86、87中的1号都是马氏体组织，试样86中从2号到6号组织是以珠光体为主，其含量逐渐减少。...
