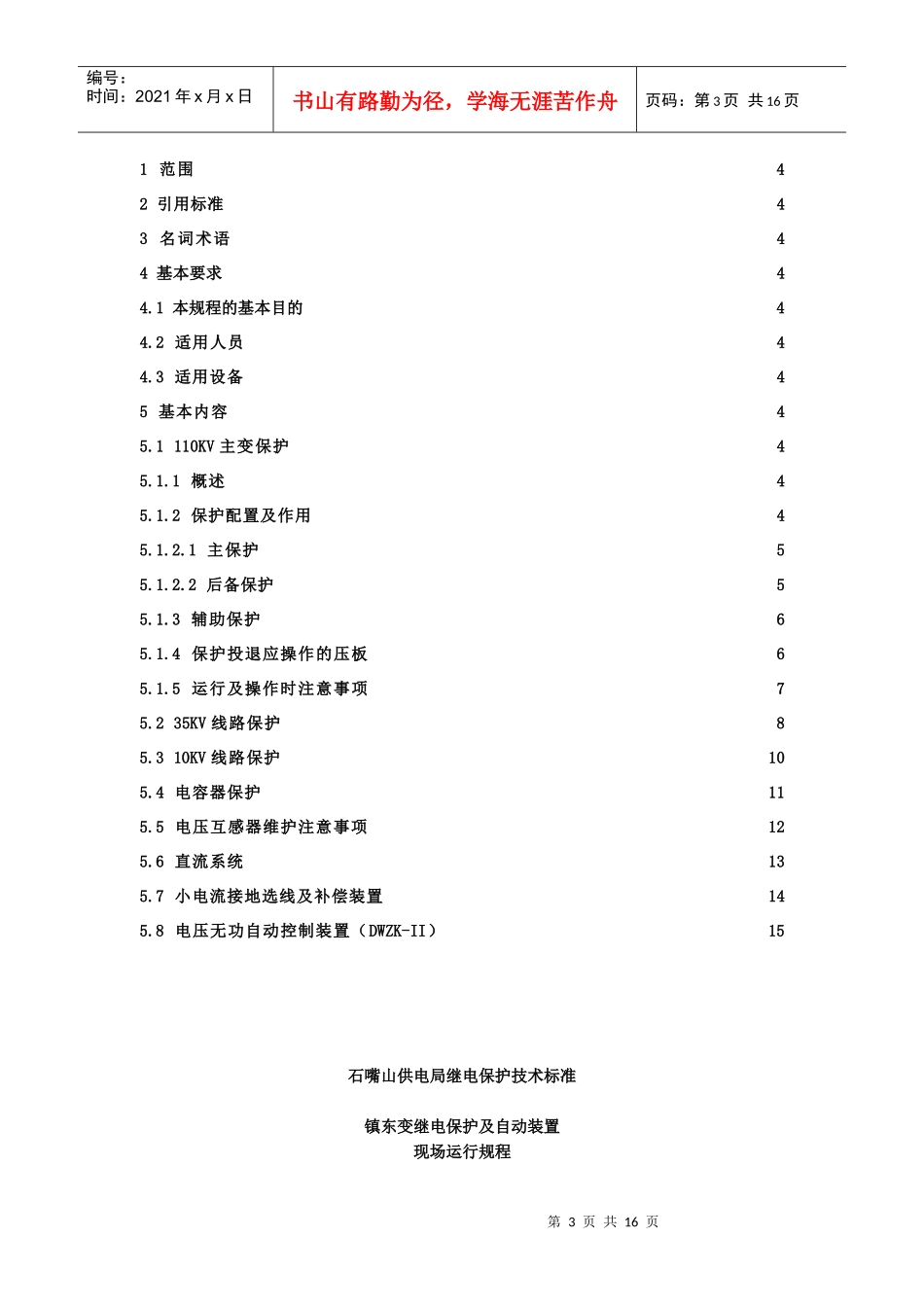

ICS石嘴山供电局企业标准Q/SGQ/SG——2005110KV镇东变继电保护及自动装置现场运行规程2005-08-01发布2005-08-15实施石嘴山供电局标准化委员会发布前言本标准根据《继电保护及安全自动装置运行管理规定》和Q/SG—001—2005《标准编写的基本规定》制定，依据《继电保护及安全自动装置运行管理规程》（1982）、《电力系统继电保护及安全自动装置反事故措施要点》、DL/T559-94《220~500kV电网继电保护装置运行整定规程》、DL/T584-95《3~110kV电网继电保护装置运行整定规程》的要求，结合石嘴山供电局的实际情况制定。本标准由石嘴山供电局标准化委员会提出本标准由石嘴山供电局标准化委员会归口本标准主要起草人：马华、吴峰本标准审核人：本标准批准人：目录第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页1范围42引用标准43名词术语44基本要求44.1本规程的基本目的44.2适用人员44.3适用设备45基本内容45.1110KV主变保护45.1.1概述45.1.2保护配置及作用45.1.2.1主保护55.1.2.2后备保护55.1.3辅助保护65.1.4保护投退应操作的压板65.1.5运行及操作时注意事项75.235KV线路保护85.310KV线路保护105.4电容器保护115.5电压互感器维护注意事项125.6直流系统135.7小电流接地选线及补偿装置145.8电压无功自动控制装置（DWZK-II）15石嘴山供电局继电保护技术标准镇东变继电保护及自动装置现场运行规程第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页1范围本规程对镇东变保护配置及功能、继电保护及自动装置的压板投退、运行注意事项进行了说明，规程适用于镇东110KV变电站继电保护及自动装置的运行和维护。2引用标准规程的编写参考了许继公司110KV主变、线路保护装置产品说明书同时依据以下规程编写：DL/T623—1997微机继电保护装置运行管理规程3名词术语变压器保护：反应变压器区内、外各种故障的电量、非电量保护。线路保护：指35KV、10KV线路保护。低周减载：属自动装置，按频率、电压下降的程度自动切除部分负荷。4基本要求4.1本规程的基本目的。使运行维护人员熟悉设备、掌握正确的操作方法，管理好继电保护及自动装置。4.2适用人员供电局调度、变电运行、保护人员应熟悉本规程。4.3适用设备本规程适用于镇东变保护及自动装置、直流充电装置、电压互感器的二次操作。5基本内容5.1110KV主变保护5.1.1概述镇东变变压器保护采用许继WBH-810保护装置。5.1.2保护配置及作用1#、2#主变保护配置相同，以1#主变为例进行说明。屏号：GBH812-1131主变微机保护柜型号：WBH－814微机变压器非电量保护装置；FCK-801微机测控装置；WBH-812微机变压器保护装置；WBH-813/H微机变压器后备保护装置；WBH-813/M微机变压器后备保护装置；第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页WBH-813/L微机变压器后备保护装置；ZSZ-811/A三相操作箱；空开：9ZKK测控交流空开、I-4DK高压侧操作电源II-4DK中压侧操作电源、III-4DK低压侧操作电源、I-8DK差动装置电源、II-8DK高后装置电源、III-8DK中后装置电源、IV-8DK低后装置电源、V-8DK非电量装置电源、9DK主变测控装置电源、II-8ZKK高压侧交流空开、III-8ZKK中压侧交流空开、IV-8ZKK低压侧交流空开。按钮：调压升、调压降、调压停；把手：101开关远方就地切换把手、101开关控制把手、301开关远方就地切换把手、301开关控制把手、501开关远方就地切换把手、501开关控制把手；5.1.2.1主保护1）差动保护：防御变压器高、中、低三侧开关至主变高压套管处各种相间短路、单相接地及变压器内部绕组相间或匝间短路。保护动作后跳三侧开关。2）重瓦斯保护：防御变压器内部各种故障，如各相绕组之间发生相间短路，单相绕组间发生匝间短路，铁芯烧伤，铁芯接地，油面降低。保护动作后跳三侧开关。3）有载调压重瓦斯：防御变压器有载调压油箱内的各种类型故障,保护动作后跳三侧开关。这三种保护动作都是跳主变高、中、低三侧开关，功能各异作用相同，正常运行时，三种保护均应投入不能相互代替。5.1.2.2后备保护1）高压侧后备保护（1）...
