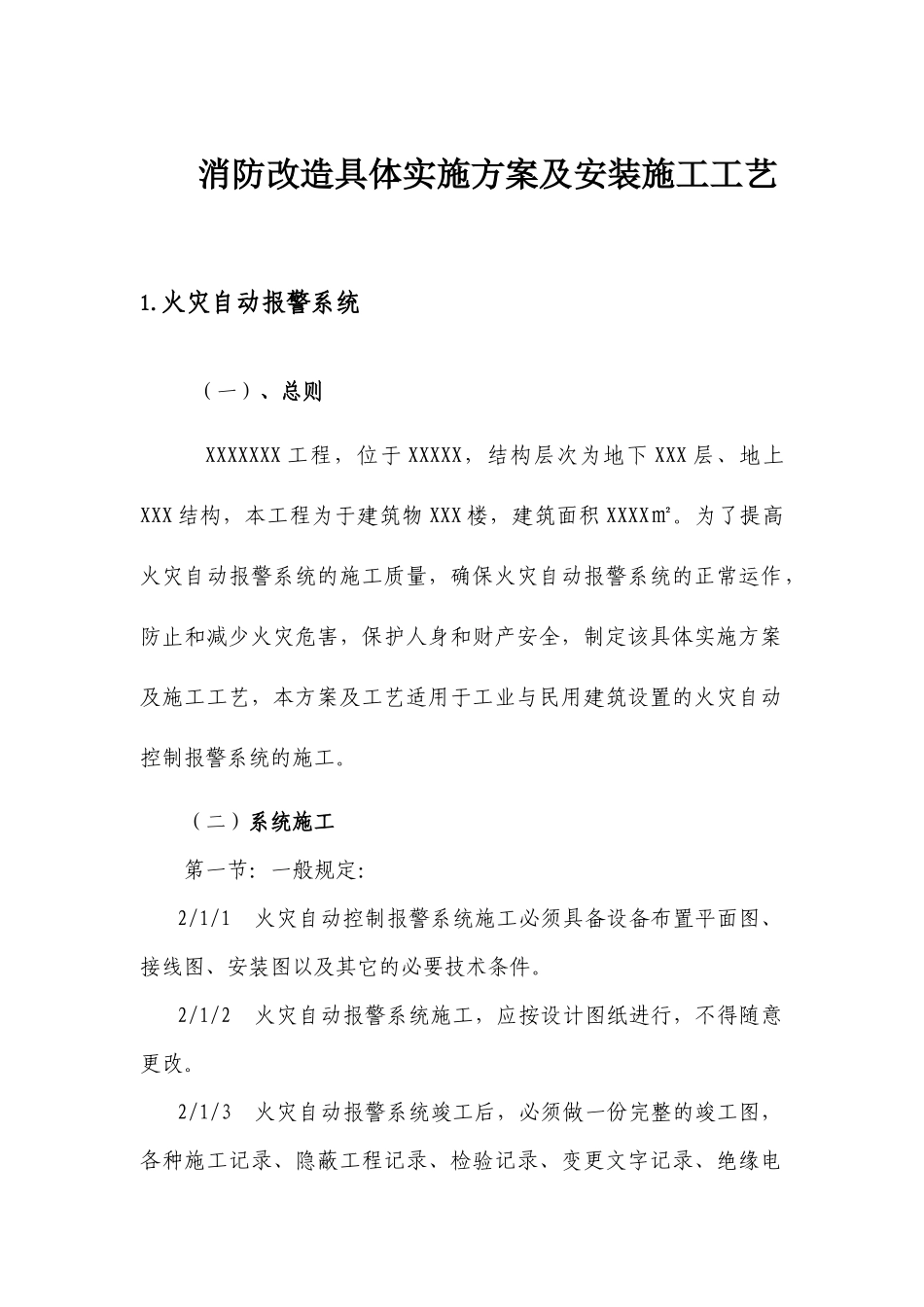

消防改造具体实施方案及安装施工工艺1.火灾自动报警系统（一）、总则XXXXXXX工程，位于XXXXX，结构层次为地下XXX层、地上XXX结构，本工程为于建筑物XXX楼，建筑面积XXXX㎡。为了提高火灾自动报警系统的施工质量，确保火灾自动报警系统的正常运作，防止和减少火灾危害，保护人身和财产安全，制定该具体实施方案及施工工艺，本方案及工艺适用于工业与民用建筑设置的火灾自动控制报警系统的施工。（二）系统施工第一节：一般规定：2/1/1火灾自动控制报警系统施工必须具备设备布置平面图、接线图、安装图以及其它的必要技术条件。2/1/2火灾自动报警系统施工，应按设计图纸进行，不得随意更改。2/1/3火灾自动报警系统竣工后，必须做一份完整的竣工图，各种施工记录、隐蔽工程记录、检验记录、变更文字记录、绝缘电阻、接地电阻、接地电阻的测试记录、竣工验收报告。第二节：布线2/2/1火灾自动控制报警系统布线应根据现行国家标准《火灾自动报警系统设计规范》规定，对导线物积水清除干净。2/2/2在管内或线槽内的穿线，应在建筑物抹灰及地面工程结束后进行，并在穿线前将管内或线槽内的杂物用积水清除干净。2/2/3不同系统、不同等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内，导线在管内或线槽内不应有接头或扭结，导线的接头应在接盒内焊接或用端子板压接。2/2/4穿线管超过45M无弯时，超过30M一个弯时，超过20M二个弯时，超过12M三个弯时，应在便于接线处装设接线盒。2/2/5敷设在多尘或潮湿场所，管路的连接处，均应作密封处理。2/2/6在吊顶内敷设的各类线槽宜选用单独的卡具或支撑物固定，线槽的直线段每隔1—1.5M设置吊点或支点。2/2/7火灾自动报警系统导线敷设后，对每个回路的导线用500V的兆欧表测试绝缘电阻，其对地绝缘电阻值不应小于20MΩ。第三节：火灾探测器的安装2/3/1点火探测器安装的位置：1、探测器至墙壁两边的水平距离不应小于0.5M。2、探测器周围0.5M内不应有遮挡物。3、探测器至空调送风口边的水平距离不应小于1.5M。至多送风顶棚孔口的水平距离不应小于0.5M。4、在宽度小于3M的走道顶棚上的探测器，宜居中布置感温探测器的安装间距不应超过10M，感烟探测器的安装间距不应超过15M，探测器距离端墙的距离不应大于探测器安装间距的一半。5、探测器宜水平安装，当必须倾斜安装时，其倾斜角不应大于45度2/3/2探测器的底座应固定牢靠，其导线连接必须可靠的连接或焊接，在焊接时不得选用带腐蚀性的助焊剂。2/3/3探测器“+”线为红色，“-”为蓝色，在同一工程中类型的颜色必须一致。第四节：火灾报警控制器、手动按钮的安装2/4/1火灾报警控制器安装在墙上时，其底边距地面高度不应小于1.5M，落地安装时，其底高出地面0.1—0.2M。2/4/2控制器应安装牢固，不得倾斜，安装在轻质墙上时，应采取加固措施。2/4/3引入控制器的电缆或导线配线应整齐，避免交叉，并应安装牢固，不得倾斜。第五节：消防控制设备、系统接地装置的安装2/5/1消防控制设备在安装前应进行功能检查，不合格者不得安装。2/5/2消防控制设备的外接导线，当选用金属软管作套管时，其长度不宜大于0.5M，进入消防控制设备的金属软管应选用锁母固定。2/5/3消防控制设备盘（柜）内不同电压、等级、不同电流类别的端子应分开，并有明显标志。2/5/4消防控制室引至接地体的工作地线，在通过墙壁时，应用钢管或其它坚固的保护管。2/5/5工作接地与保护接地必须分开，保护接地的导线不得利用金属软管。2/5/6接地装置施工完毕后，应及时作隐蔽工程验收，测量接地电阻，并作记录，查验应提交的技术文件，审查施工质量。（三）系统的调试3/1/1调试应按设计要求查验设备的规格、型号、数量、备用件等。3/1/2检查系统的施工质量，对于施工中出现的问题应会同有关单位协商解决，并作好文字记录。3/1/3按要求检查系统线路，对于错线、开路、虚焊和短路等应进行处理。3/1/4系统的调试在建筑内部装修和系统结束后进行，调试负责人必须由有资格的专业技术人员担任，所有参加调试的人员应职责明确，并应按照调试程序工作。3/1/5火灾自动控制报警系统调试，应分别对探测器、区域报警控制器、集中报警控制器、火灾报警...
