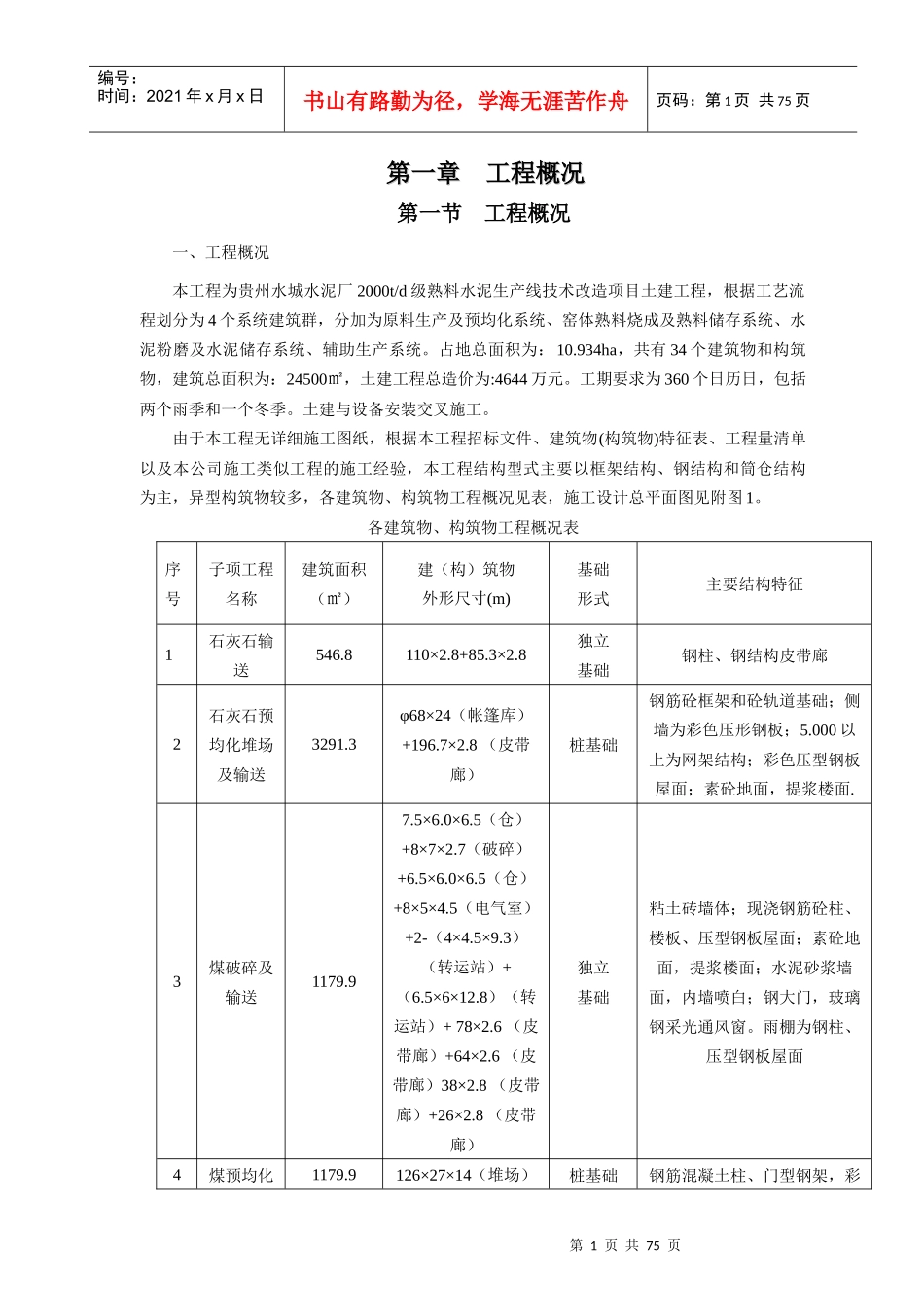

第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共75页第一章工程概况第一章工程概况第一节工程概况一、工程概况本工程为贵州水城水泥厂2000t/d级熟料水泥生产线技术改造项目土建工程，根据工艺流程划分为4个系统建筑群，分加为原料生产及预均化系统、窑体熟料烧成及熟料储存系统、水泥粉磨及水泥储存系统、辅助生产系统。占地总面积为：10.934ha，共有34个建筑物和构筑物，建筑总面积为：24500㎡，土建工程总造价为:4644万元。工期要求为360个日历日，包括两个雨季和一个冬季。土建与设备安装交叉施工。由于本工程无详细施工图纸，根据本工程招标文件、建筑物(构筑物)特征表、工程量清单以及本公司施工类似工程的施工经验，本工程结构型式主要以框架结构、钢结构和筒仓结构为主，异型构筑物较多，各建筑物、构筑物工程概况见表，施工设计总平面图见附图1。各建筑物、构筑物工程概况表序号子项工程名称建筑面积（㎡）建（构）筑物外形尺寸(m)基础形式主要结构特征1石灰石输送546.8110×2.8+85.3×2.8独立基础钢柱、钢结构皮带廊2石灰石预均化堆场及输送3291.3φ68×24（帐篷库）+196.7×2.8（皮带廊）桩基础钢筋砼框架和砼轨道基础；侧墙为彩色压形钢板；5.000以上为网架结构；彩色压型钢板屋面；素砼地面，提浆楼面.3煤破碎及输送1179.97.5×6.0×6.5（仓）+8×7×2.7（破碎）+6.5×6.0×6.5（仓）+8×5×4.5（电气室）+2-（4×4.5×9.3）（转运站）+（6.5×6×12.8）（转运站）+78×2.6（皮带廊）+64×2.6（皮带廊）38×2.8（皮带廊）+26×2.8（皮带廊）独立基础粘土砖墙体；现浇钢筋砼柱、楼板、压型钢板屋面；素砼地面，提浆楼面；水泥砂浆墙面，内墙喷白；钢大门，玻璃钢采光通风窗。雨棚为钢柱、压型钢板屋面4煤预均化1179.9126×27×14（堆场）桩基础钢筋混凝土柱、门型钢架，彩第2页共75页第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共75页序号子项工程名称建筑面积（㎡）建（构）筑物外形尺寸(m)基础形式主要结构特征堆场及输送+108×2.6（皮带廊）色压型板屋面；自防水，素砼地面；钢大门，玻璃钢窗。5砂岩破碎及输送355.610×9×6+6.7×3.8×3.2+6.3×6×6.5+57×2.7（皮带廊）独立基础粘土砖、压型钢板墙体；现浇钢筋砼、压型钢板屋面；素砼地面，提浆楼面；水泥砂浆喷涂内、外墙面；钢大门，玻璃钢采光通风窗。6联合储库及输送2808.8117×21×21桩基础拱形网架；屋面、墙面彩色压型板；钢吊车梁，现浇混凝土楼板、钢格板素砼地面，提浆楼面；水泥砂浆喷涂内、外墙面；钢大门，玻璃钢窗。7原料配料库及输送413.9φ8×25+78×3（皮带廊）+4×3.6×3+10×6.5×4（原料电气室）桩基础、条形基础钢筋混凝土库壁、粘土砖，现浇钢筋砼屋面、楼面；素砼地面，钢梯；柔性防水；钢大门，玻璃钢采光通风窗。8生料制备及废气处理145213×5.4×28.9+5.1×11.4×17.5（旋风收尘）+9×20.52×13.8（电收尘）桩基础、条形基础粘土砖墙体；现浇钢筋砼屋面；素砼地面，提浆楼面；水泥砂浆内、外墙面；钢大门，玻璃钢采光通风窗，铝合金窗。屋面柔性防水，钢梯。9生料均化库及窑尾喂料1156.2φ18×47.55m桩基础现浇环形基础，钢筋混凝土库组合结构库顶10烧成窑尾3006.516.2×15.2×79.65桩基础12.25米以下为钢筋砼柱，以上为钢结构；楼板为钢筋砼楼板，素砼地面，提浆楼面。钢大门，玻璃钢采光通风窗，钢梯。11烧成窑中99构筑物桩基础钢筋砼块式基础、钢筋混凝土走道板、钢格板走道，钢梯。第3页共75页第2页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共75页序号子项工程名称建筑面积（㎡）建（构）筑物外形尺寸(m)基础形式主要结构特征12窑头、窑头熟料冷却余风处理99431.5×18×12+24×12×6（上部钢结构）+17.52×10.2×6.8（电收尘）桩基础12.00平面以上钢结构加彩色压型钢板，钢筋砼楼板，素砼提浆楼面。钢筋砼、素砼设备基础，防水钢筋混凝土地坑，柔性防水。钢梯。13中控及化验楼1827.947.4×12.6×12桩基础钢筋混凝土框架结构，砖墙体；现浇钢筋砼防水油膏屋面；水磨石楼地面...
