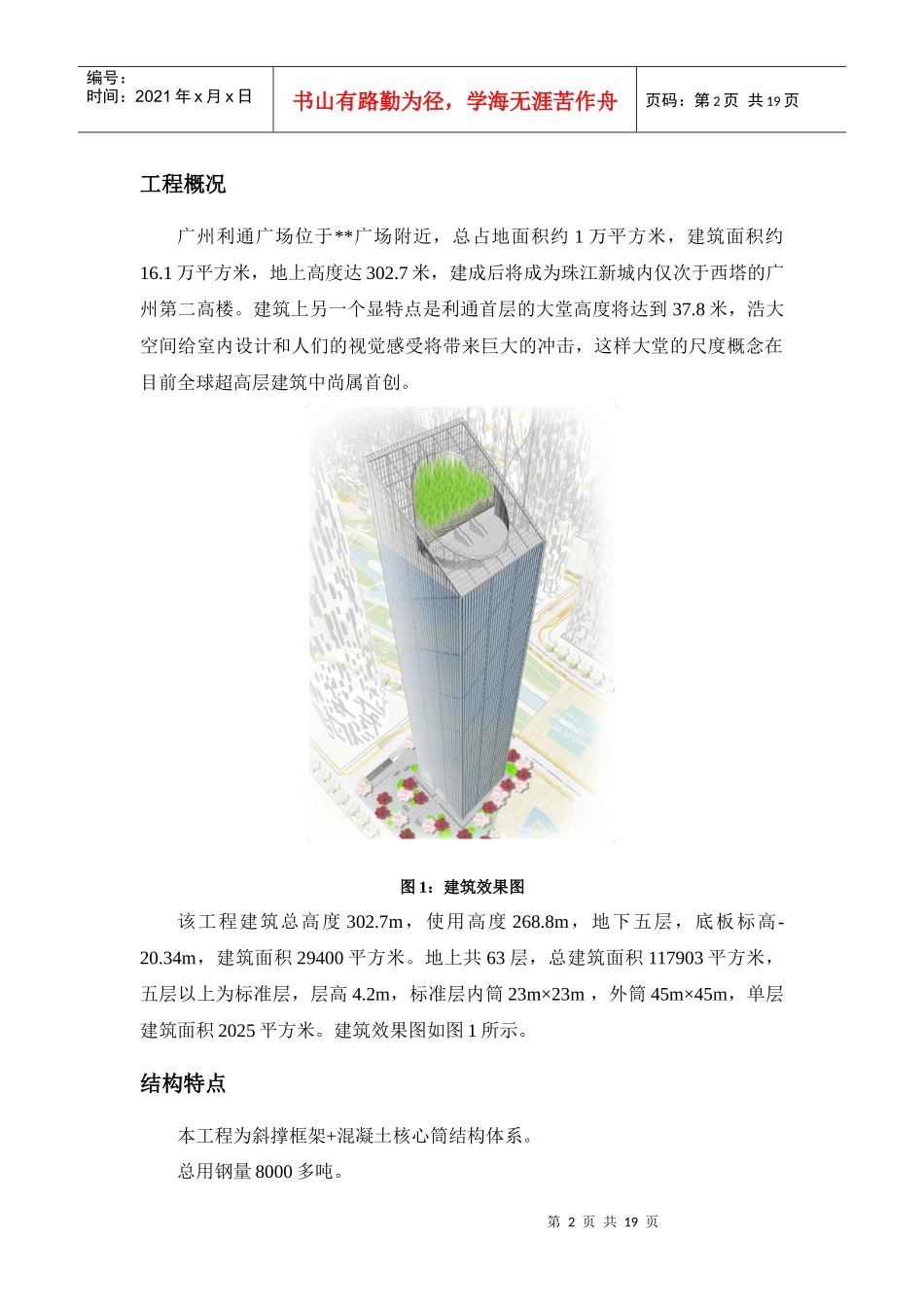

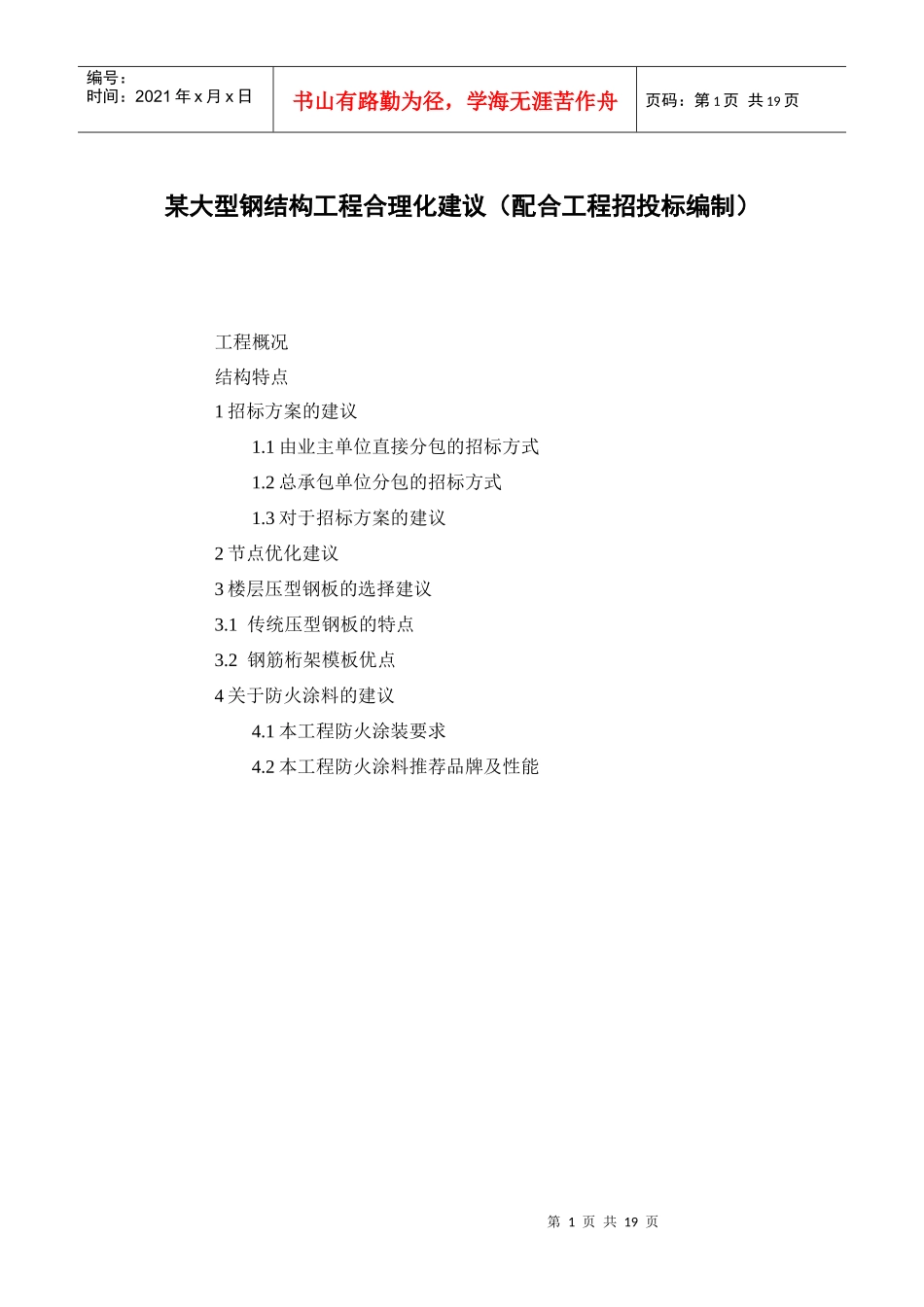

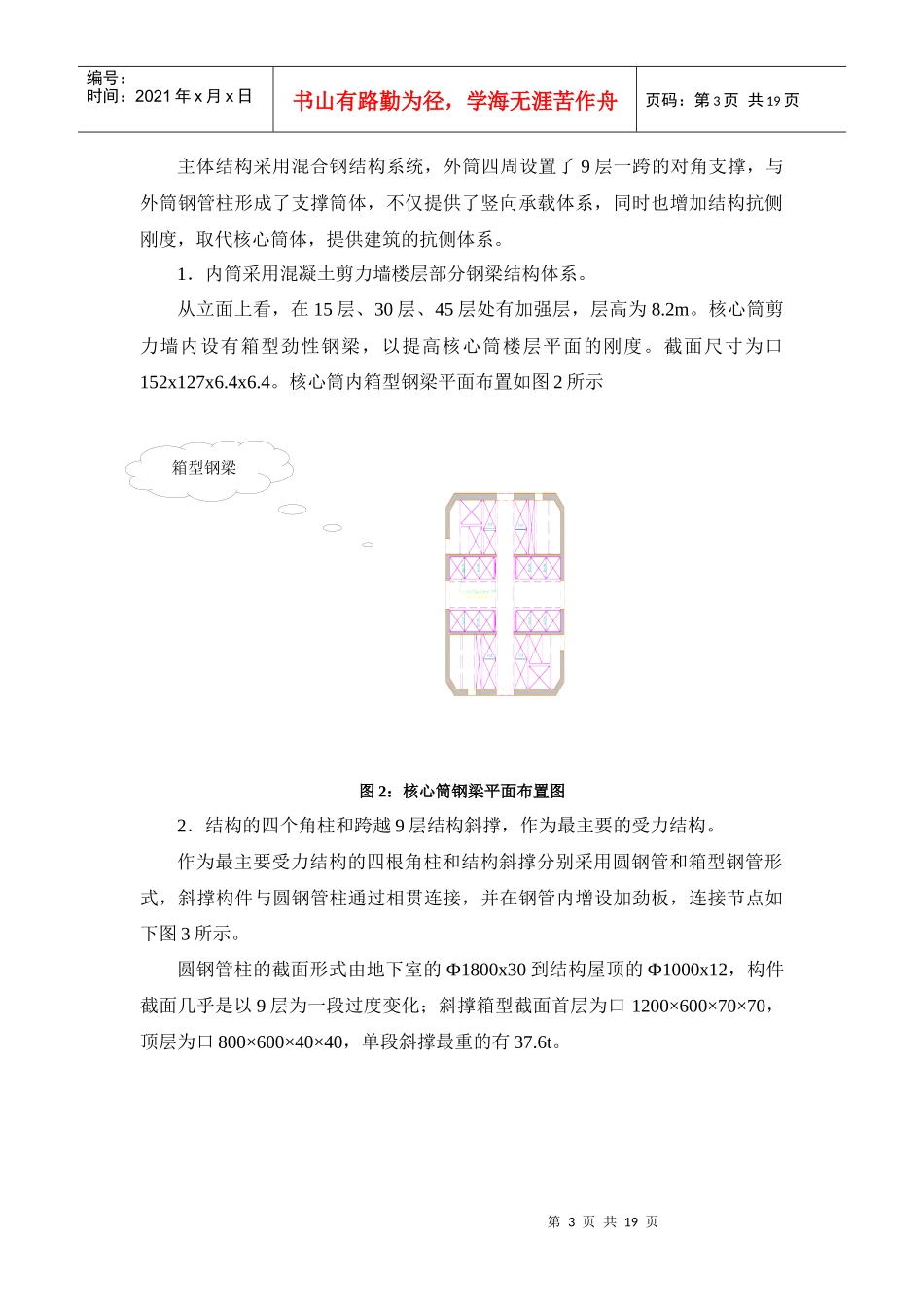

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页某大型钢结构工程合理化建议（配合工程招投标编制）工程概况结构特点1招标方案的建议1.1由业主单位直接分包的招标方式1.2总承包单位分包的招标方式1.3对于招标方案的建议2节点优化建议3楼层压型钢板的选择建议3.1传统压型钢板的特点3.2钢筋桁架模板优点4关于防火涂料的建议4.1本工程防火涂装要求4.2本工程防火涂料推荐品牌及性能第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页工程概况广州利通广场位于**广场附近，总占地面积约1万平方米，建筑面积约16.1万平方米，地上高度达302.7米，建成后将成为珠江新城内仅次于西塔的广州第二高楼。建筑上另一个显特点是利通首层的大堂高度将达到37.8米，浩大空间给室内设计和人们的视觉感受将带来巨大的冲击，这样大堂的尺度概念在目前全球超高层建筑中尚属首创。图1：建筑效果图该工程建筑总高度302.7m，使用高度268.8m，地下五层，底板标高-20.34m，建筑面积29400平方米。地上共63层，总建筑面积117903平方米，五层以上为标准层，层高4.2m，标准层内筒23m×23m，外筒45m×45m，单层建筑面积2025平方米。建筑效果图如图1所示。结构特点本工程为斜撑框架+混凝土核心筒结构体系。总用钢量8000多吨。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页主体结构采用混合钢结构系统，外筒四周设置了9层一跨的对角支撑，与外筒钢管柱形成了支撑筒体，不仅提供了竖向承载体系，同时也增加结构抗侧刚度，取代核心筒体，提供建筑的抗侧体系。1．内筒采用混凝土剪力墙楼层部分钢梁结构体系。从立面上看，在15层、30层、45层处有加强层，层高为8.2m。核心筒剪力墙内设有箱型劲性钢梁，以提高核心筒楼层平面的刚度。截面尺寸为口152x127x6.4x6.4。核心筒内箱型钢梁平面布置如图2所示图2：核心筒钢梁平面布置图2．结构的四个角柱和跨越9层结构斜撑，作为最主要的受力结构。作为最主要受力结构的四根角柱和结构斜撑分别采用圆钢管和箱型钢管形式，斜撑构件与圆钢管柱通过相贯连接，并在钢管内增设加劲板，连接节点如下图3所示。圆钢管柱的截面形式由地下室的Ф1800x30到结构屋顶的Ф1000x12，构件截面几乎是以9层为一段过度变化；斜撑箱型截面首层为口1200×600×70×70，顶层为口800×600×40×40，单段斜撑最重的有37.6t。箱型钢梁第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页图3：斜撑与钢管柱连接节点3．楼层梁作为连接内外筒的次结构，增加结构的平面刚度。本工程中，楼层钢梁有两种规格，角柱与混凝土核心筒连接的钢梁为上下两根H型通过中间连接板组成的组合钢梁，中间连接板是间断分布，形式如图4所示。图4：组合钢梁截面形式其他楼层钢梁采用常规的热扎H型钢梁。4．主要受力钢柱采用钢管柱。本工程所有钢柱截面都是圆形截面，钢管柱都是由地下室层一直贯穿至顶层屋面钢架，钢管内浇注混凝土，钢管截面从地下负五层的Ф1800x30变化到顶层的Ф800x12，两钢管截面变化连接沿钢管长度直径范围内设置了剪力钉，以增加混凝土与钢管的粘结力。第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页支撑结构次支撑结构所有支撑结构1招标方案的建议在建筑行业当中，钢结构以其轻巧、施工速度快、环保、良好抗震性能和可实现造形独特等优势，被越来越多的建筑设计大师所亲睐。但由于钢结构工程的实施和土建工程的实施有着本质上的不同，钢结构工程需要有专业的构件加工厂作为支持，同时也需要有强大的技术力量作为保障，这是国内的所有总承包单位无法满足的条件，在这种市场环境条件之下，国内的众多专业的、大型的钢结构企业孕育而生。然而，钢结构因其在国内的起步较晚，技术成熟度和管理水平有限，使其在建筑工程中仅仅作为一种分包形式存在，钢结构工程的实施和管理在项目业主和总承包单位的总体管理和协调之下进行。这样一来，在具有钢结构工程的项目中，就产生了...
