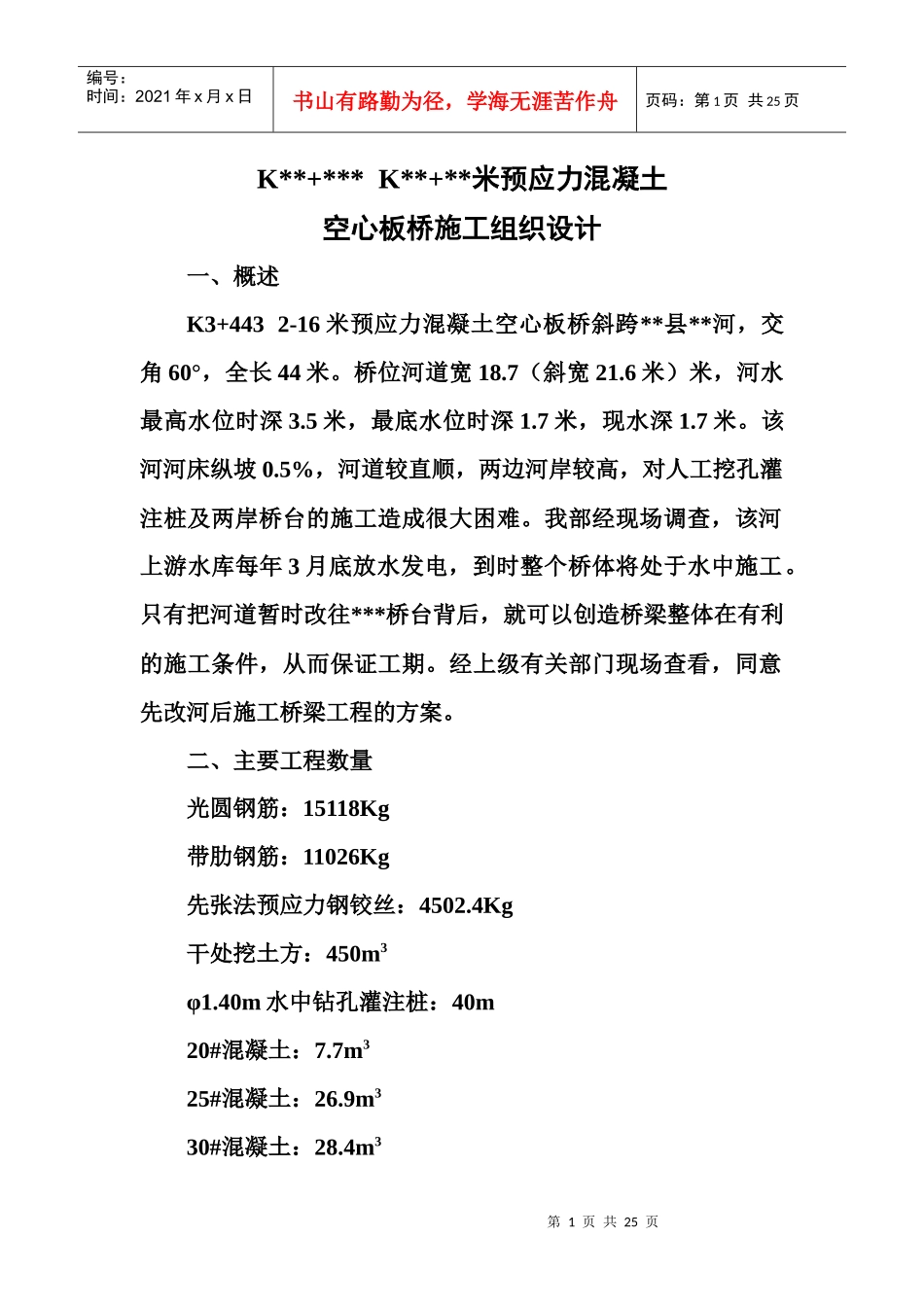

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页K**+***K**+**米预应力混凝土空心板桥施工组织设计一、概述K3+4432-16米预应力混凝土空心板桥斜跨**县**河，交角60°，全长44米。桥位河道宽18.7（斜宽21.6米）米，河水最高水位时深3.5米，最底水位时深1.7米，现水深1.7米。该河河床纵坡0.5%，河道较直顺，两边河岸较高，对人工挖孔灌注桩及两岸桥台的施工造成很大困难。我部经现场调查，该河上游水库每年3月底放水发电，到时整个桥体将处于水中施工。只有把河道暂时改往***桥台背后，就可以创造桥梁整体在有利的施工条件，从而保证工期。经上级有关部门现场查看，同意先改河后施工桥梁工程的方案。二、主要工程数量光圆钢筋：15118Kg带肋钢筋：11026Kg先张法预应力钢铰丝：4502.4Kg干处挖土方：450m3φ1.40m水中钻孔灌注桩：40m20#混凝土：7.7m325#混凝土：26.9m330#混凝土：28.4m3第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页40#混凝土：159.7m37.5#浆砌块片石：892.6m3三、施工工期安排总工期8个月半，计划2004年2月中旬开工，7月中旬完成桥梁下部构造，10月底完成桥梁上部构造。K3+443桥主要工程工期安排如下：1、***桥台计划50天完成，2004年5月初开工，用10天的时间完成基础部分，30天的时间完成桥台（含侧墙）部分，10天时间完成锥坡，整个桥台（含侧墙及锥坡）计划2004年6月20日完成。2、***桥台计划90天完成，2004年2月18日开工，用10天的时间完成基础部分，70天的时间完成桥台（含侧墙）部分，10天时间完成锥坡，整个桥台（含侧墙及锥坡），计划2004年5月16日完成。3、人工挖孔灌注桩计划30天完成，2004年3月中旬开工，5天时间进行围堰，20天时间挖孔成孔，同时制作钢筋笼，5天时间进行钢筋笼安装及混凝土浇注，两棵人工挖孔灌注桩计划2004年4月中旬完成。第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页4、预应力空心板计划76天完成，2004年5月中旬开工，平均每10天完成3片梁板的预制，至7月底月中旬完成。5、混凝土墩柱计划20天完成，2004年6月初开工，6月20日完工。6、桥台台帽及盖梁计划20天完成，2004年6月20日至6月底完成桥台台帽，7月初至7月10日完成墩柱盖梁。7、梁板安装2004年7月中旬开始梁板安装，计划8月底完成。8、桥面铺装计划7天完成，2004年9月中旬开工，用6天时间进行钢筋加工及模板安装，1天时间浇注混凝土铺装层。9、伸缩缝装置的安装、桥面防护设施计划2004年10月初开工，10月底完工。四、施工准备及施工测量1、我部组织了有关人员进行设计图纸的研究，并根据设计图纸现场确定施工实施方案。熟悉桥梁施工规范，进行详细的桥梁施工技术加底。2、我部遵照节约用地的原则，在北门河两岸征用了桥梁施工临时用地，用于预制场、施工临时搭设及临时便道。第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页3、我部组织有关人员根据设计图纸进行详细的施工测量，补充了施工需要的桥中线桩，布设了三角网基线，就近引设了水准点。五、人员安排及岗位职责1、K3+4432-16米预应力钢筋混凝土空心板桥施工组织、施工任务安排及技术交底由***负责，现场施工放样、技术指导、监督由***负责，***在桥梁施工中，始终在现场指挥，***负责桥梁施工的全过程质量旁站监督。2、施工人员安排，***岸桥台施工工长1人，施工人员25人；**岸桥台施工工长1人，施工人员30人；人工挖孔灌注桩施工工长1人，施工人员20人（挖孔期间安排10人）；盖梁及台帽施工工长1人，施工人员15人；预应力空心板施工工长1人，施工人员20人；梁板安装施工工长1人，施工人员6人；梁板以上构造由预应力空心板施工人员负责施工。六、施工方案、施工方法（一）施工总体方案K3+443桥工程规模较小，我部计划用8个月半的时间完成该中桥。桥梁桥台基坑施工采用挖掘机开挖，人工清除基坑；人工挖孔桩采用围堰施工。因北门河3月底上游水库放水放电，为了创造有利的施工条件，把原河道改往**岸桥台后方后，先进行**岸...
