道路工程测量(圆曲线缓和曲线计算公式)VIP免费

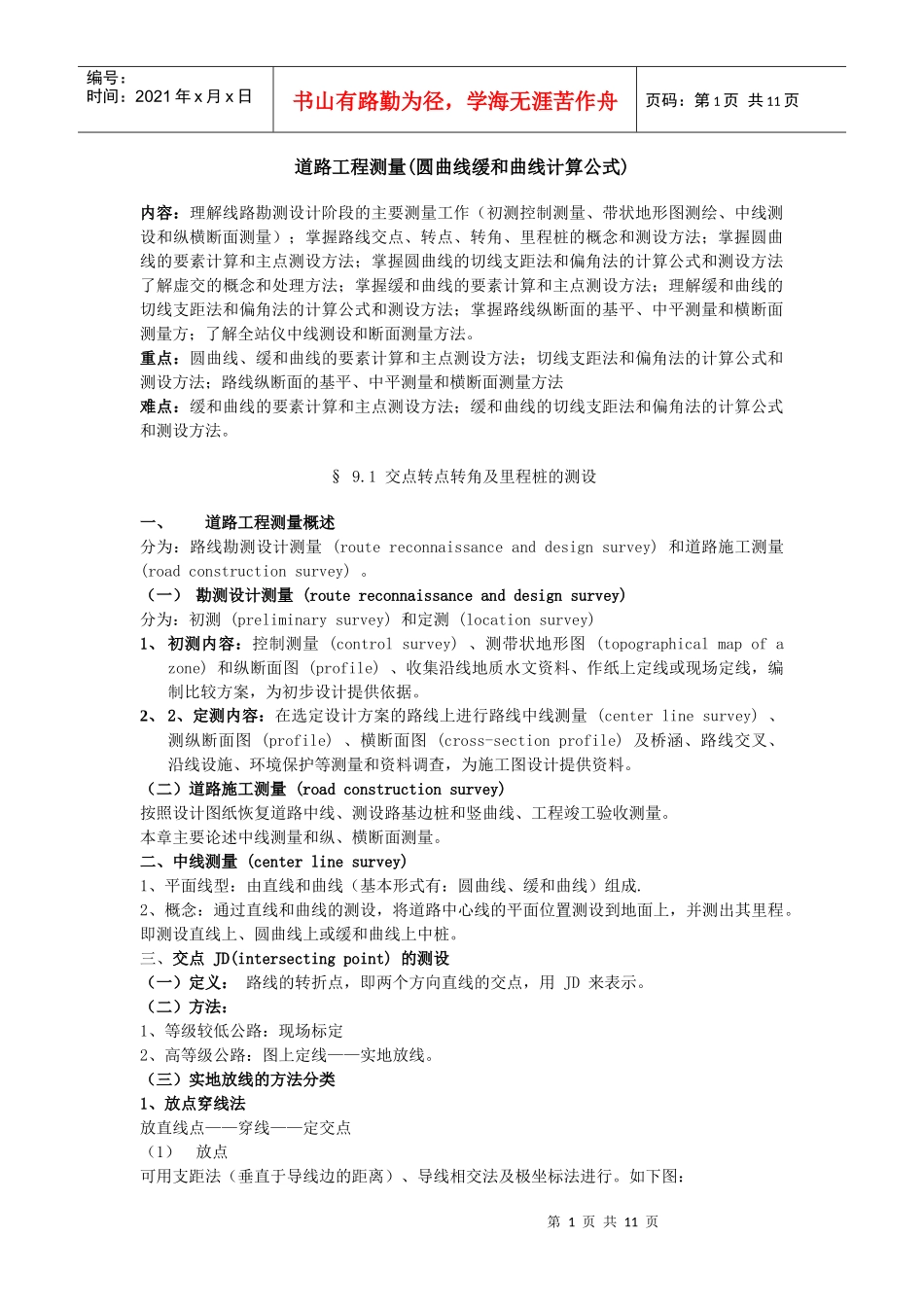

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页道路工程测量(圆曲线缓和曲线计算公式)内容：理解线路勘测设计阶段的主要测量工作（初测控制测量、带状地形图测绘、中线测设和纵横断面测量）；掌握路线交点、转点、转角、里程桩的概念和测设方法；掌握圆曲线的要素计算和主点测设方法；掌握圆曲线的切线支距法和偏角法的计算公式和测设方法了解虚交的概念和处理方法；掌握缓和曲线的要素计算和主点测设方法；理解缓和曲线的切线支距法和偏角法的计算公式和测设方法；掌握路线纵断面的基平、中平测量和横断面测量方；了解全站仪中线测设和断面测量方法。重点：圆曲线、缓和曲线的要素计算和主点测设方法；切线支距法和偏角法的计算公式和测设方法；路线纵断面的基平、中平测量和横断面测量方法1m:o0H4F/Z'^难点：缓和曲线的要素计算和主点测设方法；缓和曲线的切线支距法和偏角法的计算公式和测设方法。!§9.1交点转点转角及里程桩的测设一、道路工程测量概述6x:分为：路线勘测设计测量(routereconnaissanceanddesignsurvey)和道路施工测量(roadconstructionsurvey)。（一）勘测设计测量(routereconnaissanceanddesignsurvey)分为：初测(preliminarysurvey)和定测(locationsurvey)1、初测内容：控制测量(controlsurvey)、测带状地形图(topographicalmapofazone)和纵断面图(profile)、收集沿线地质水文资料、作纸上定线或现场定线，编制比较方案，为初步设计提供依据。2、2、定测内容：在选定设计方案的路线上进行路线中线测量(centerlinesurvey)、测纵断面图(profile)、横断面图(cross-sectionprofile)及桥涵、路线交叉、沿线设施、环境保护等测量和资料调查，为施工图设计提供资料。（二）道路施工测量(roadconstructionsurvey)%@#按照设计图纸恢复道路中线、测设路基边桩和竖曲线、工程竣工验收测量。2本章主要论述中线测量和纵、横断面测量。二、中线测量(centerlinesurvey)1、平面线型：由直线和曲线（基本形式有：圆曲线、缓和曲线）组成.2、概念：通过直线和曲线的测设，将道路中心线的平面位置测设到地面上，并测出其里程。即测设直线上、圆曲线上或缓和曲线上中桩。三、交点JD(intersectingpoint)的测设（一）定义：路线的转折点，即两个方向直线的交点，用JD来表示。（二）方法：1、等级较低公路：现场标定2、高等级公路：图上定线——实地放线。（三）实地放线的方法分类'Q3w"1、放点穿线法放直线点——穿线——定交点（1）放点可用支距法（垂直于导线边的距离）、导线相交法及极坐标法进行。如下图：第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页1、2、4、6点——用支距法；3点——用导线相交法；5点——用极坐标法（2）穿线如图，定出一条尽可能多的穿过或靠近直线上点P1、P2、P3的直线AB。(3)定交点将穿出的直线延长，得交点JD。正倒镜分中法：1）在B点架仪，盘左瞄准A，倒镜定a1，b1点；盘右瞄准A点，倒镜定a2，b2点；取a1、a2点中点a，b1、b2点的中点b。2）同理可定出CD方向可定出c、d两点。（骑马桩）。3）将线段ab、cd相交，得交点JD。/{6Q:U7l6p*h:{$P2拨角放线法——极坐标法如图，在利用导线点或已测设的JD，计算测设元素（β，S）——拨角，量边，定出JD位置。四、转点ZD(turningpoint)的测设1、定义：当相邻两交点互不通视时，需要在其连线测设一些供放线、交点、测角、量距时照准之用的点。2、分为：在两交点间测设转点、在两交点延长线上测设转点。（1）在两交点间测设转点：1）在JD5、JD6的大致中间位置ZD'架仪。瞄准JD5，用正倒镜分中法定出JD'6。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页2）测量出a、b距离。有：-?93）计算e值，在实地量取e值，得ZD点。有：4）在ZD点架仪，检查三点在一直线上。有：（2）在两交点延长线上测设转点*_&@0f5t'q"q'V1k:\.J)W$\如图，有：$~-H3m8五、转角(turningangle)和分角线的测设5N0l3C8M-Q-M)1、定义：指路线由一个方向偏向另一个方向时，偏转后的方向与原方向的夹角...
