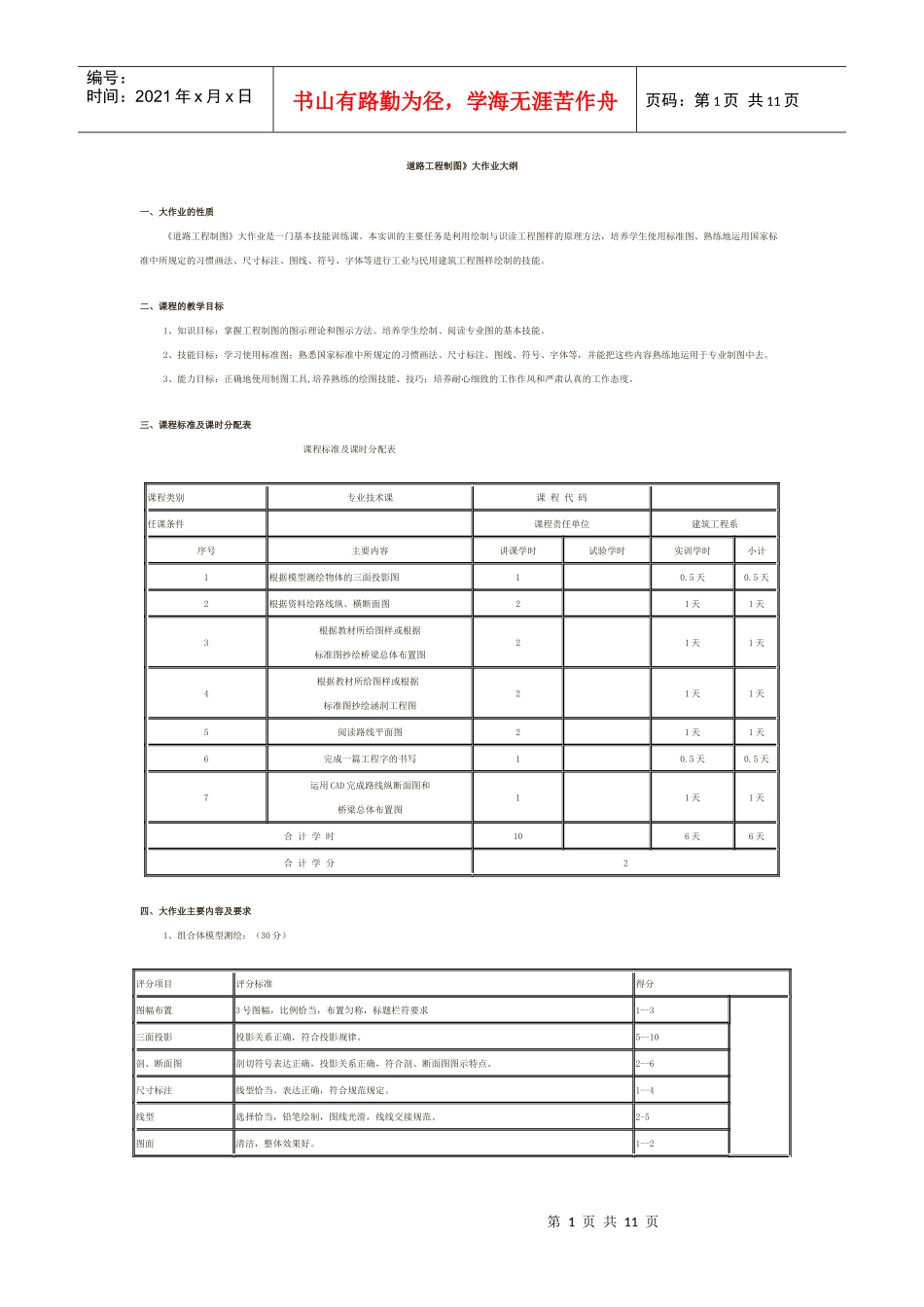

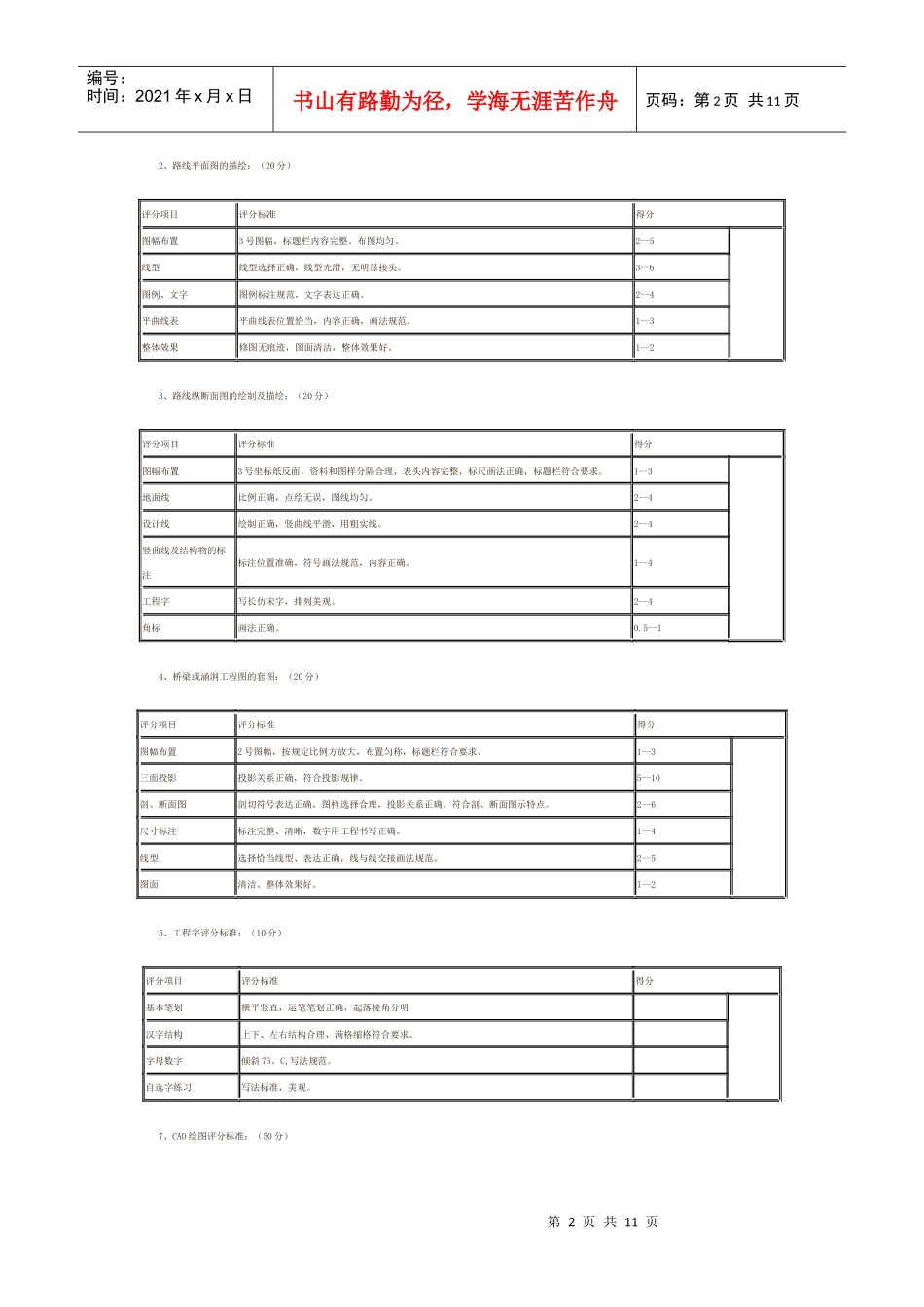

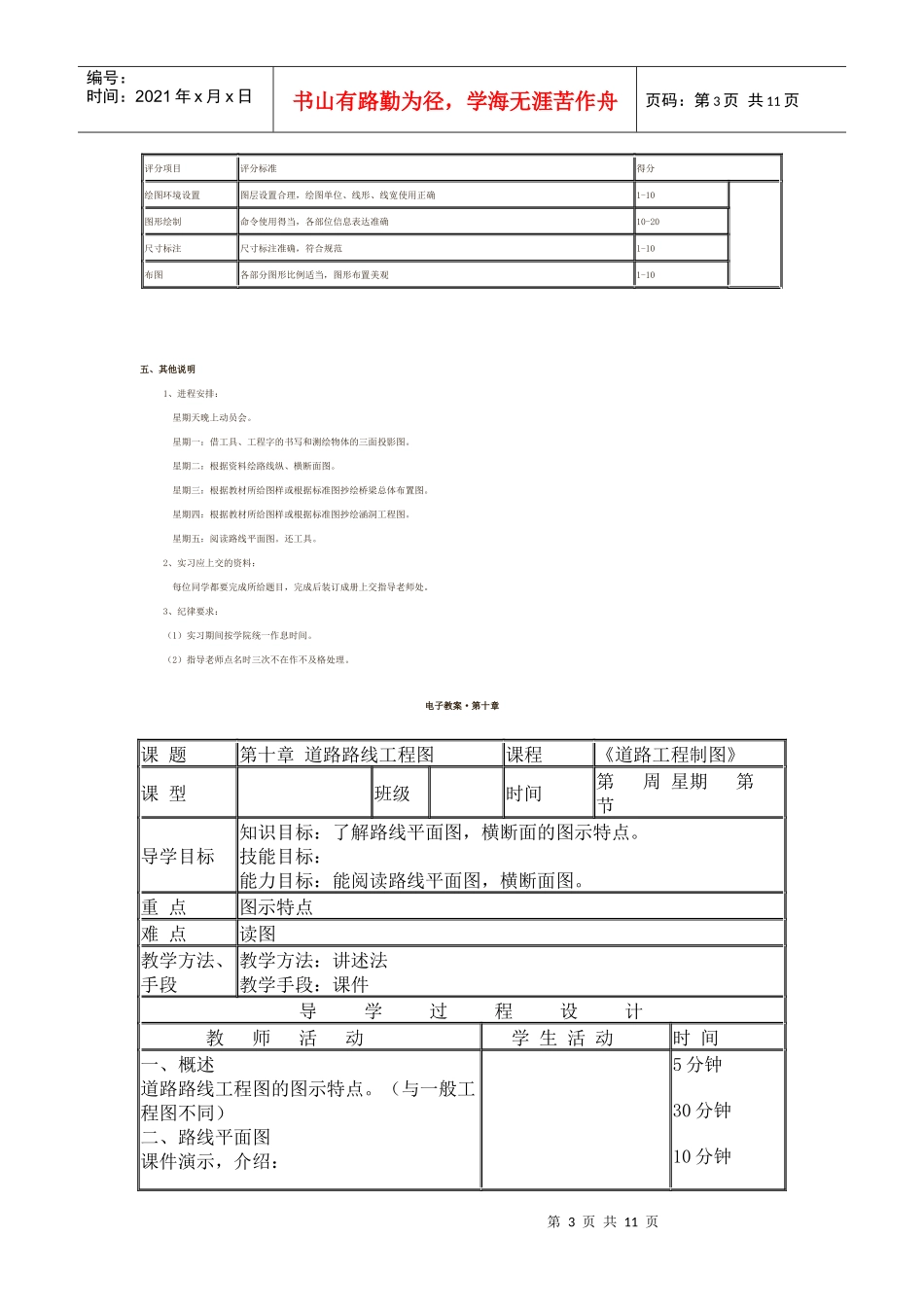

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页道路工程制图》大作业大纲一、大作业的性质《道路工程制图》大作业是一门基本技能训练课。本实训的主要任务是利用绘制与识读工程图样的原理方法，培养学生使用标准图、熟练地运用国家标准中所规定的习惯画法、尺寸标注、图线、符号、字体等进行工业与民用建筑工程图样绘制的技能。二、课程的教学目标1、知识目标：掌握工程制图的图示理论和图示方法。培养学生绘制、阅读专业图的基本技能。2、技能目标：学习使用标准图；熟悉国家标准中所规定的习惯画法、尺寸标注、图线、符号、字体等，并能把这些内容熟练地运用于专业制图中去。3、能力目标：正确地使用制图工具,培养熟练的绘图技能、技巧；培养耐心细致的工作作风和严肃认真的工作态度。三、课程标准及课时分配表课程标准及课时分配表课程类别专业技术课课程代码任课条件课程责任单位建筑工程系序号主要内容讲课学时试验学时实训学时小计1根据模型测绘物体的三面投影图10.5天0.5天2根据资料绘路线纵、横断面图21天1天3根据教材所给图样或根据标准图抄绘桥梁总体布置图21天1天4根据教材所给图样或根据标准图抄绘涵洞工程图21天1天5阅读路线平面图21天1天6完成一篇工程字的书写10.5天0.5天7运用CAD完成路线纵断面图和桥梁总体布置图11天1天合计学时106天6天合计学分2四、大作业主要内容及要求1、组合体模型测绘：（30分）评分项目评分标准得分图幅布置3号图幅，比例恰当，布置匀称，标题栏符要求1--3三面投影投影关系正确，符合投影规律。5--10剖、断面图剖切符号表达正确，投影关系正确，符合剖、断面图图示特点。2--6尺寸标注线型恰当。表达正确，符合规范规定。1--4线型选择恰当，铅笔绘制，图线光滑，线线交接规范。2-5图面清洁，整体效果好。1--2第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页2、路线平面图的描绘：（20分）评分项目评分标准得分图幅布置3号图幅，标题栏内容完整。布图均匀。2--5线型线型选择正确，线型光滑，无明显接头。3--6图例、文字图例标注规范，文字表达正确。2--4平曲线表平曲线表位置恰当，内容正确，画法规范。1--3整体效果修图无痕迹，图面清洁，整体效果好。1--23、路线纵断面图的绘制及描绘：（20分）评分项目评分标准得分图幅布置3号坐标纸反面，资料和图样分隔合理，表头内容完整，标尺画法正确，标题栏符合要求。1--3地面线比例正确，点绘无误，图线均匀。2--4设计线绘制正确，竖曲线平滑，用粗实线。2--4竖曲线及结构物的标注标注位置准确，符号画法规范，内容正确。1--4工程字写长仿宋字，排列美观。2--4角标画法正确。0.5--14、桥梁或涵洞工程图的套图：（20分）评分项目评分标准得分图幅布置2号图幅，按规定比例方放大，布置匀称，标题栏符合要求。1--3三面投影投影关系正确，符合投影规律。5--10剖、断面图剖切符号表达正确，图样选择合理，投影关系正确，符合剖、断面图示特点。2--6尺寸标注标注完整、清晰，数字用工程书写正确。1--4线型选择恰当线型、表达正确，线与线交接画法规范。2--5图面清洁、整体效果好。1--25、工程字评分标准：（10分）评分项目评分标准得分基本笔划横平竖直，运笔笔划正确，起落棱角分明汉字结构上下、左右结构合理，满格缩格符合要求。字母数字倾斜75。C,写法规范。自选字练习写法标准，美观。7、CAD绘图评分标准：（50分）第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页评分项目评分标准得分绘图环境设置图层设置合理，绘图单位、线形、线宽使用正确1-10图形绘制命令使用得当，各部位信息表达准确10-20尺寸标注尺寸标注准确，符合规范1-10布图各部分图形比例适当，图形布置美观1-10五、其他说明1、进程安排：星期天晚上动员会。星期一：借工具、工程字的书写和测绘物体的三面投影图。星期二：根据资料绘路线纵、横断面图。星期三：根据教材所给图样或根据标准图抄绘桥梁总体布置图。星期四：根据教材所给图样或根据标准图抄绘涵洞工程图。星期五：阅读路线平面...
