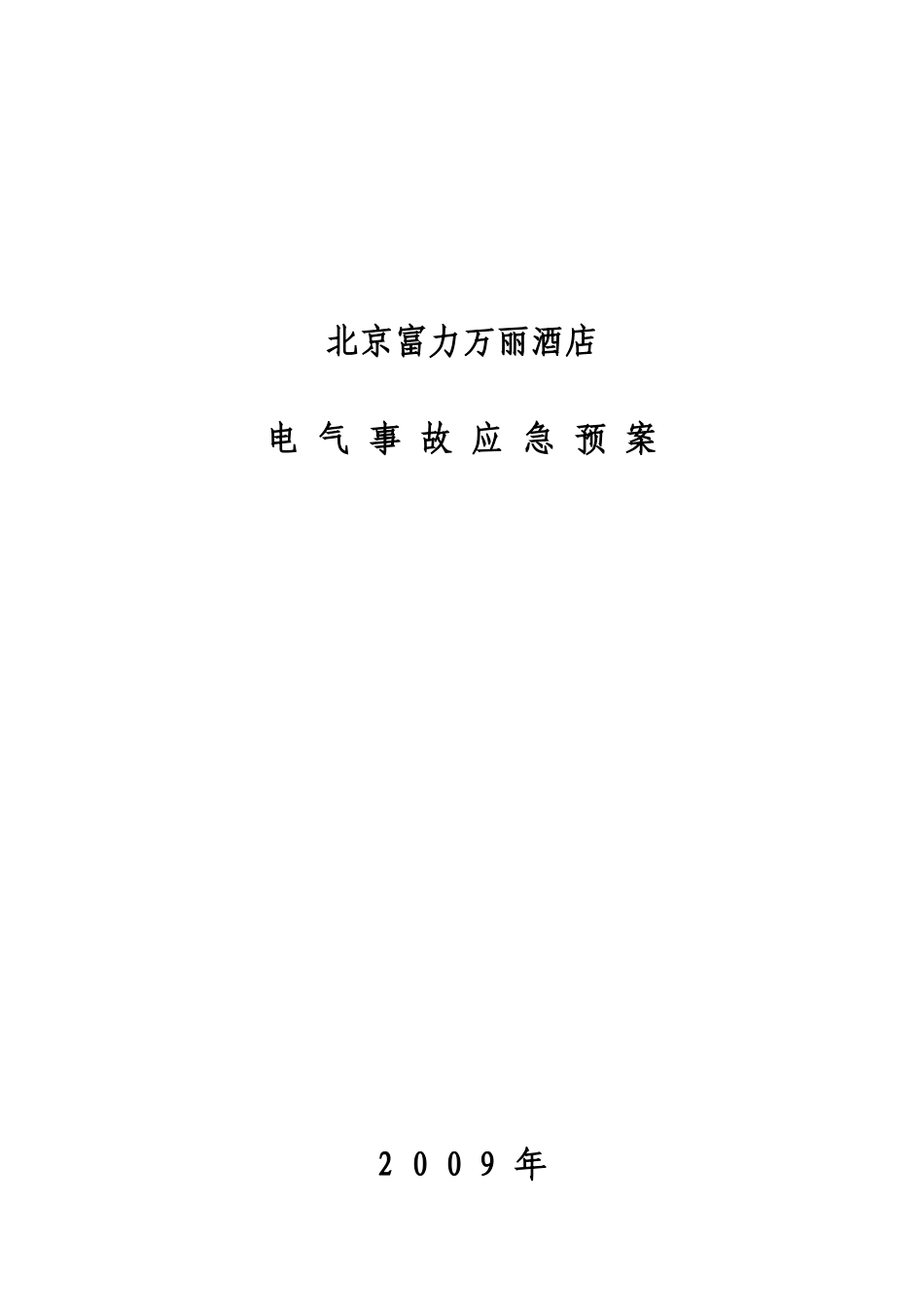

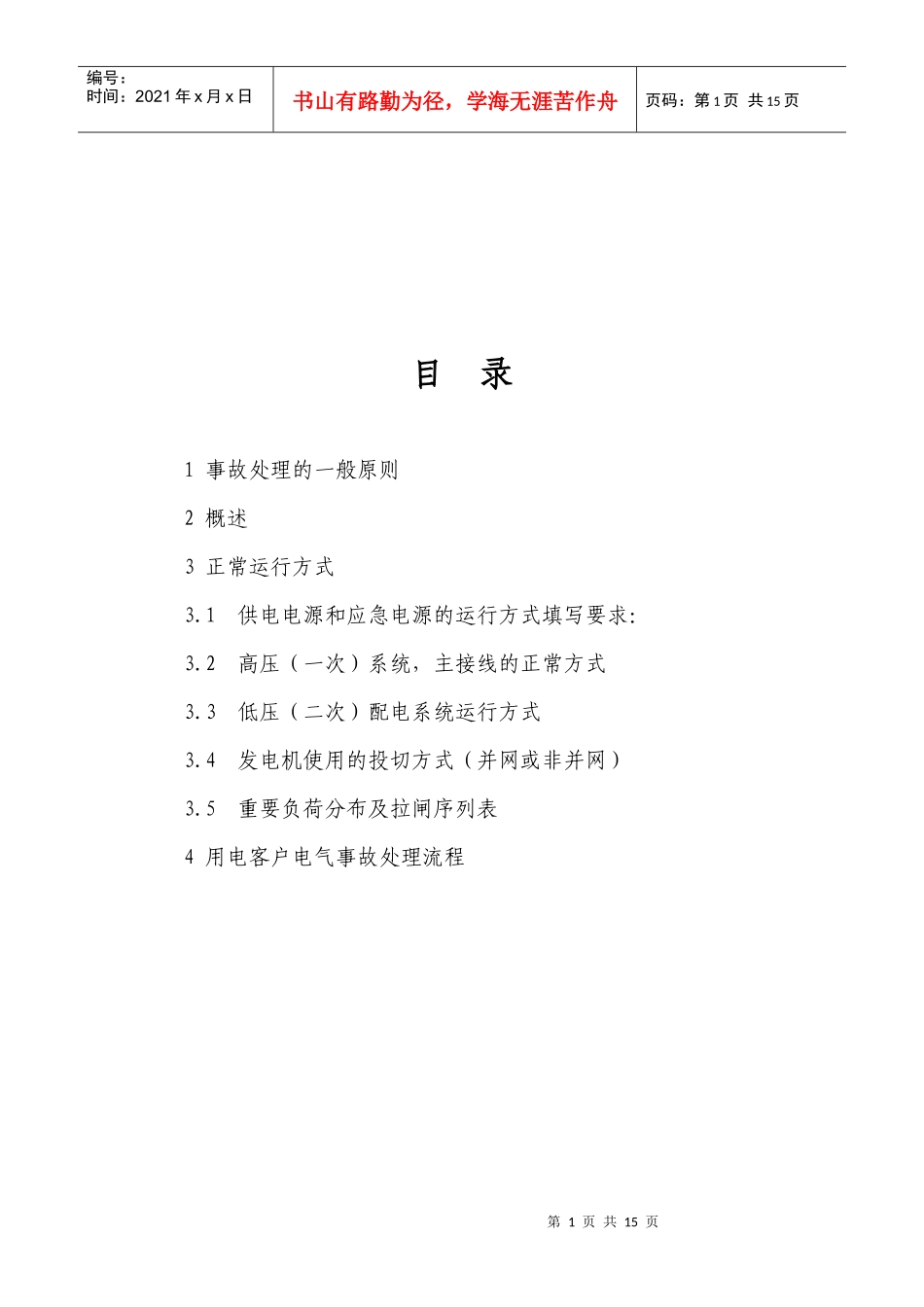

北京富力万丽酒店电气事故应急预案2009年第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页目录1事故处理的一般原则2概述3正常运行方式3.1供电电源和应急电源的运行方式填写要求：3.2高压（一次）系统，主接线的正常方式3.3低压（二次）配电系统运行方式3.4发电机使用的投切方式（并网或非并网）3.5重要负荷分布及拉闸序列表4用电客户电气事故处理流程第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页北京富力万丽酒店电气事故应急预案1事故处理的一般原则1.1电气事故上报和处理根据调度协议划分归属原则，按调度规程执行。1.2恢复供电时应按重要负荷保电序位进行。1.3异常方式运行时应监控负荷，防止发生过负荷引起的事故。1.4恢复供电时应加强与有关各方的联系，防止发生人身、设备事故。2概述:2.1单位名称：万丽酒店。本单位为商业用电客户。2.2用电地址：北京市朝阳区东三环中路61号2.3运行方式概述：万丽酒店设有总配电室1个。经总配馈出的分配电室3个，配备1200KW柴油发电机组一套；总配电室的上级电源是由各出一路供给.两条进线电缆型号为:，接用容量为第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页(SCB10-400KVA/10)×2台、(SCB10-2000KVA/10)×2台、(SCB10-1600KVA/10)×4台、(SCB10-250KVA/10)×2台电源能满足N-1运行方式。变压器可部分满足N-1运行方式。3正常运行方式3.1总配电室两路受电分别自、各引一条10KV电缆至总配东站分界室。总配东站10KV侧接线为单母线分段，带联络开关。正常运行方式为双路电源同时供电，联络开关断开，当某一路电源停电后，拉开此路电源进线开关，手动合上联络开关，单路电源带全负荷运行。发电机组为备用应急设备，不并网运行。不间断电源配置重要负荷处。3.2总配4站0.4KV侧接线为单母线分段，带联络开关。1#、2#变压器分列运行，联络开关断开。当某台变压器停止运行时，可自动或手动投入联络开关445，带重要负荷运行。445联络柜APT转换开关SA1应在“自投手复”位置。ATS自动转换开关连接常用电源（两只绿色指示灯点亮）。4面电容器柜内选用金属化膜式电容器，容量为4x300KVAR。电容器控制开关在自动位置，根据负荷情况自行投切。3.3发电机使用的投切方式（并网或非并网）非并网。1500KVA/400V发电机为本站备用电源。当两路常用电源均失去效能，发电机将由PLC控制自行启动，10秒后供非常负荷。3.4重要负荷分布及拉闸序列表（按重要级别由低至高排列）第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页3.4.1普通动力3.4.2普通照明3.4.3应机动力3.4.4应急照明4应急事故处理4.1事故类型：外网无电（一）供电线路事故掉闸，1路进线电源无电压4.1.1现象：喇叭报警、光字牌亮（一段失压）201-2无电压、44无电压、201、211、212、213、214、215无电流、401、自动掉闸、445、自动合闸。1#变压器无声音。4.1.1.1判断：外部供电线路停电（非计划停电或事故停电）。4.1.1.2记录：现场事故发生时间、光字牌显示、综合保护器显示、开关动作情况。4.1.1.3恢复：报警声光解除。4.1.1.4处理：拉开211、212、213、214、215、201断路器，监视2#变压器及2分配2#、4#变压器的负荷情况。如果不超负荷，可继续运行并加强巡视。如果超负荷，除加强巡视外，须请示领导（减低负荷或采取相应措施后倒闸操作，合245，用2路电源带全院负荷）。4.1.1.5汇报：向医院有关领导汇报，并通知供电局监察科第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页（尚霄飞）。4.1.1.6操作：经领导批示后如需倒闸操作，按规定填写倒闸操作票，按时倒闸操作。（二）本站内故障，201拒动越级掉闸造成外网停电4.1.2现象：喇叭报警、光字牌亮（事故总信号、201速断掉闸）、201-2、44电压指示为“0”、201、211、212、213、214、215电流指示为“0”、1#变压器无声音、401自动掉闸、445自动合闸。4.1.2.1判断：本站站内故障，201拒动，导致越级跳闸。4....
