重庆市建筑节能技术（产品）认定技术要点（试行）VIP免费

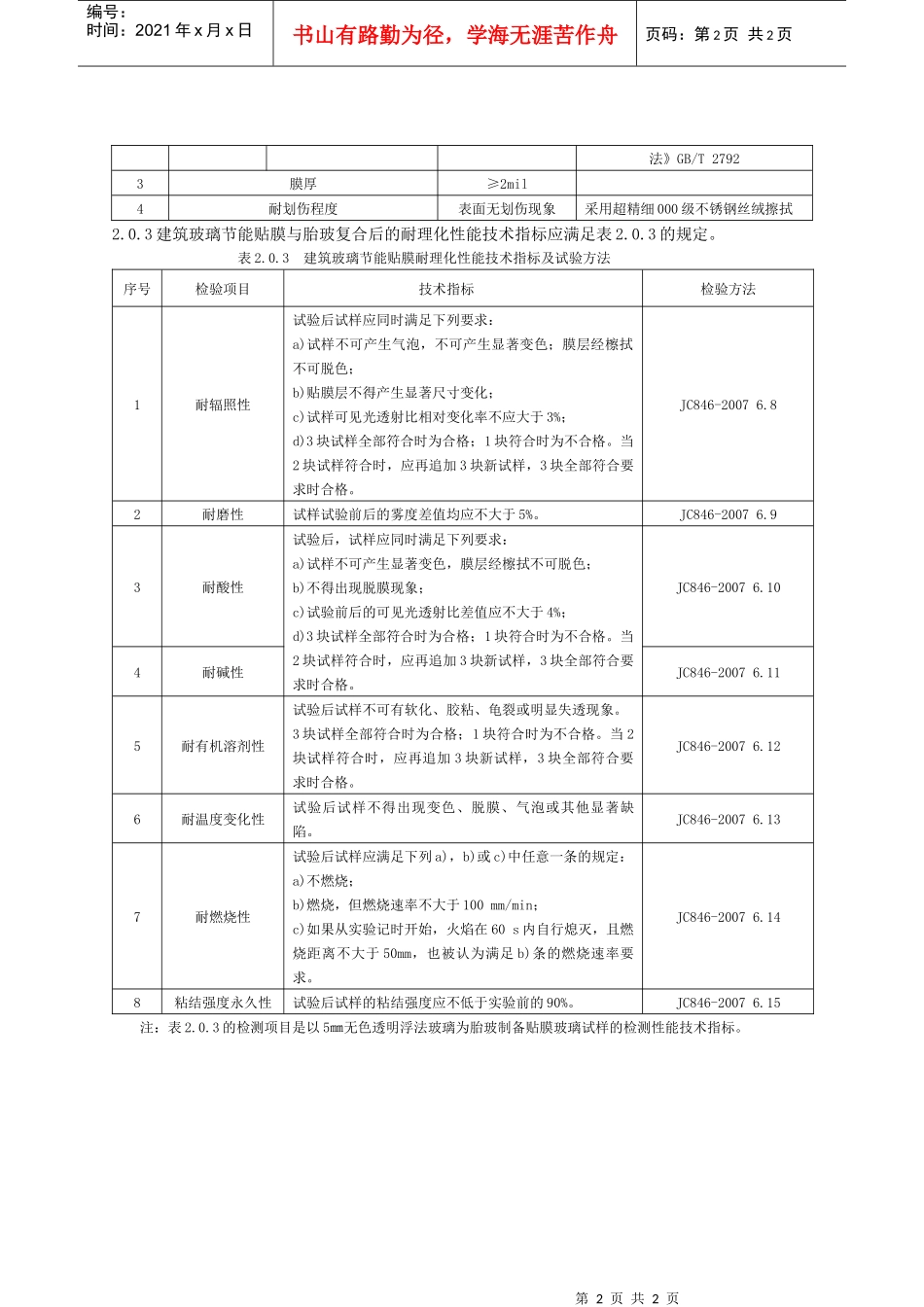

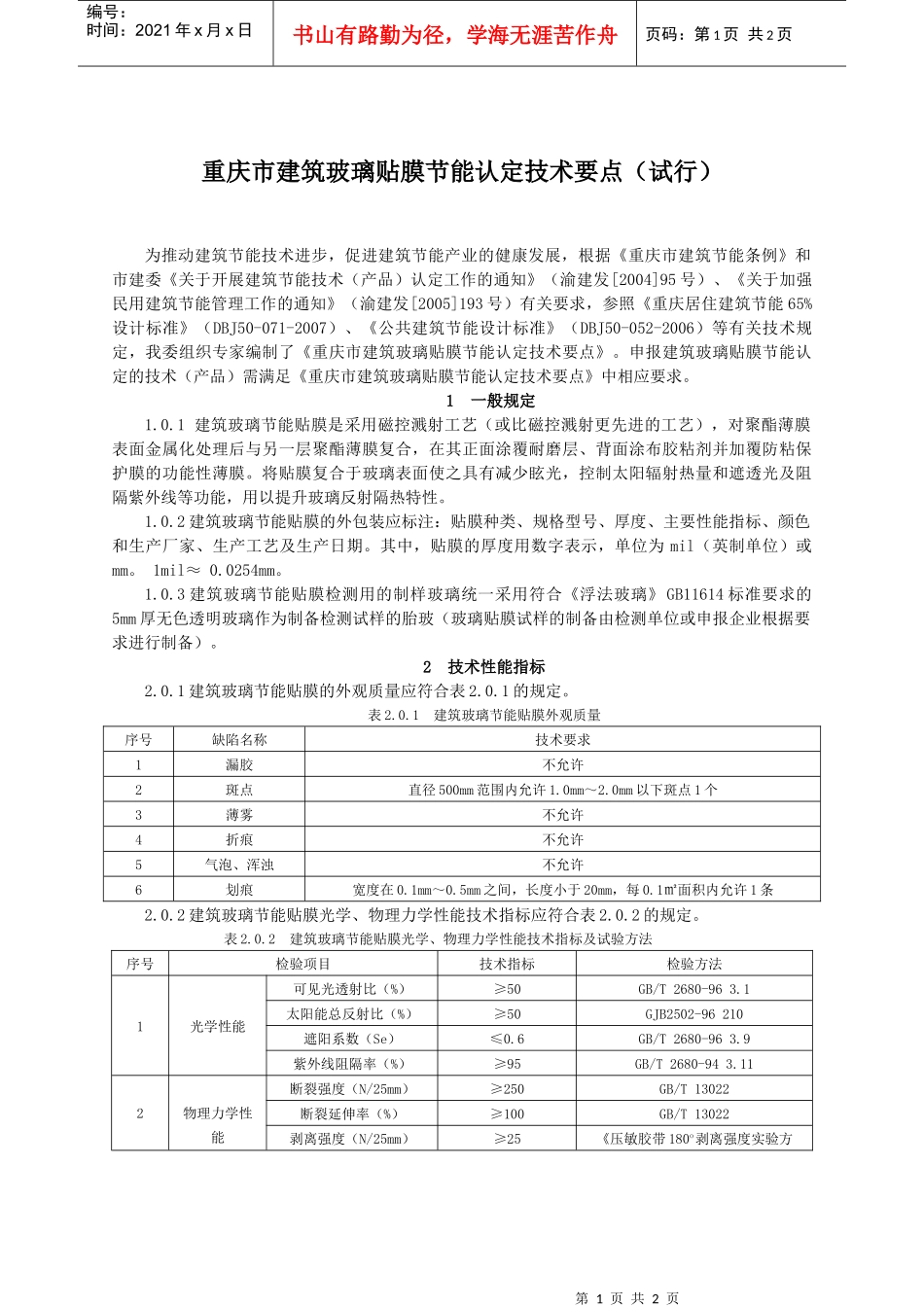

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页重庆市建筑玻璃贴膜节能认定技术要点（试行）为推动建筑节能技术进步，促进建筑节能产业的健康发展，根据《重庆市建筑节能条例》和市建委《关于开展建筑节能技术（产品）认定工作的通知》（渝建发[2004]95号）、《关于加强民用建筑节能管理工作的通知》（渝建发[2005]193号）有关要求，参照《重庆居住建筑节能65%设计标准》（DBJ50-071-2007）、《公共建筑节能设计标准》（DBJ50-052-2006）等有关技术规定，我委组织专家编制了《重庆市建筑玻璃贴膜节能认定技术要点》。申报建筑玻璃贴膜节能认定的技术（产品）需满足《重庆市建筑玻璃贴膜节能认定技术要点》中相应要求。1一般规定1.0.1建筑玻璃节能贴膜是采用磁控溅射工艺（或比磁控溅射更先进的工艺），对聚酯薄膜表面金属化处理后与另一层聚酯薄膜复合，在其正面涂覆耐磨层、背面涂布胶粘剂并加覆防粘保护膜的功能性薄膜。将贴膜复合于玻璃表面使之具有减少眩光，控制太阳辐射热量和遮透光及阻隔紫外线等功能，用以提升玻璃反射隔热特性。1.0.2建筑玻璃节能贴膜的外包装应标注：贴膜种类、规格型号、厚度、主要性能指标、颜色和生产厂家、生产工艺及生产日期。其中，贴膜的厚度用数字表示，单位为mil（英制单位）或mm。1mil≈0.0254mm。1.0.3建筑玻璃节能贴膜检测用的制样玻璃统一采用符合《浮法玻璃》GB11614标准要求的5mm厚无色透明玻璃作为制备检测试样的胎玻（玻璃贴膜试样的制备由检测单位或申报企业根据要求进行制备）。2技术性能指标2.0.1建筑玻璃节能贴膜的外观质量应符合表2.0.1的规定。表2.0.1建筑玻璃节能贴膜外观质量序号缺陷名称技术要求1漏胶不允许2斑点直径500mm范围内允许1.0mm～2.0mm以下斑点1个3薄雾不允许4折痕不允许5气泡、浑浊不允许6划痕宽度在0.1mm～0.5mm之间，长度小于20mm，每0.1㎡面积内允许1条2.0.2建筑玻璃节能贴膜光学、物理力学性能技术指标应符合表2.0.2的规定。表2.0.2建筑玻璃节能贴膜光学、物理力学性能技术指标及试验方法序号检验项目技术指标检验方法1光学性能可见光透射比（%）≥50GB/T2680-963.1太阳能总反射比（%）≥50GJB2502-96210遮阳系数（Se）≤0.6GB/T2680-963.9紫外线阻隔率（%）≥95GB/T2680-943.112物理力学性能断裂强度（N/25mm）≥250GB/T13022断裂延伸率（%）≥100GB/T13022剥离强度（N/25mm）≥25《压敏胶带180o剥离强度实验方第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页法》GB/T27923膜厚≥2mil4耐划伤程度表面无划伤现象采用超精细000级不锈钢丝绒擦拭2.0.3建筑玻璃节能贴膜与胎玻复合后的耐理化性能技术指标应满足表2.0.3的规定。表2.0.3建筑玻璃节能贴膜耐理化性能技术指标及试验方法序号检验项目技术指标检验方法1耐辐照性试验后试样应同时满足下列要求：a)试样不可产生气泡，不可产生显著变色；膜层经檫拭不可脱色；b)贴膜层不得产生显著尺寸变化；c)试样可见光透射比相对变化率不应大于3%；d)3块试样全部符合时为合格；1块符合时为不合格。当2块试样符合时，应再追加3块新试样，3块全部符合要求时合格。JC846-20076.82耐磨性试样试验前后的雾度差值均应不大于5%。JC846-20076.93耐酸性试验后，试样应同时满足下列要求：a)试样不可产生显著变色，膜层经檫拭不可脱色；b)不得出现脱膜现象；c)试验前后的可见光透射比差值应不大于4%；d)3块试样全部符合时为合格；1块符合时为不合格。当2块试样符合时，应再追加3块新试样，3块全部符合要求时合格。JC846-20076.104耐碱性JC846-20076.115耐有机溶剂性试验后试样不可有软化、胶粘、龟裂或明显失透现象。3块试样全部符合时为合格；1块符合时为不合格。当2块试样符合时，应再追加3块新试样，3块全部符合要求时合格。JC846-20076.126耐温度变化性试验后试样不得出现变色、脱膜、气泡或其他显著缺陷。JC846-20076.137耐燃烧性试验后试样应满足下列a)，b)或c)中任意一条的规定：a)不燃烧；b)燃烧，但燃烧速率不大于100mm/min；c)如果从实验记时开始，火焰在60s内自行熄灭，且燃烧距离不...
