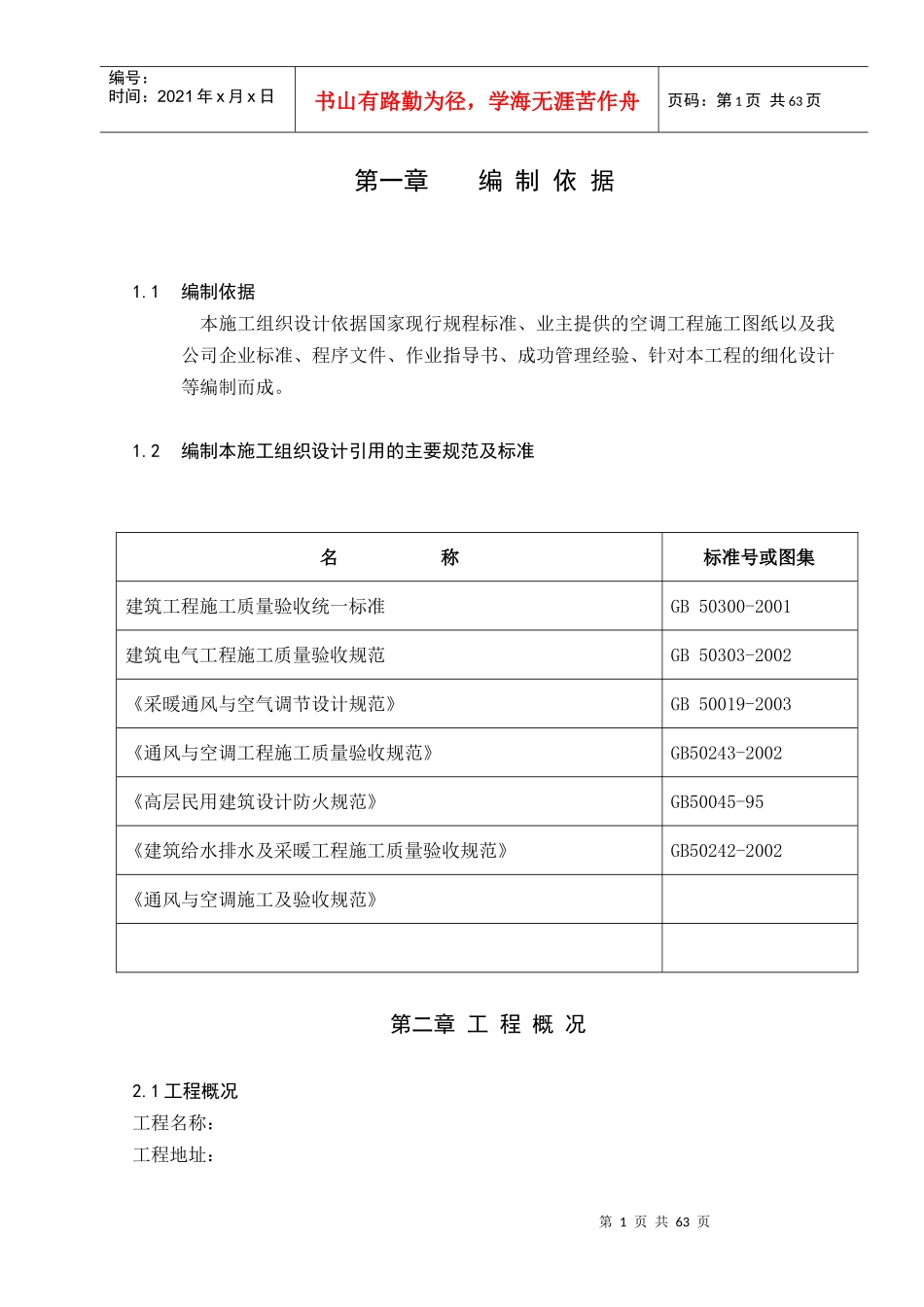

第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页第一章编制依据1.1编制依据本施工组织设计依据国家现行规程标准、业主提供的空调工程施工图纸以及我公司企业标准、程序文件、作业指导书、成功管理经验、针对本工程的细化设计等编制而成。1.2编制本施工组织设计引用的主要规范及标准名称标准号或图集建筑工程施工质量验收统一标准GB50300-2001建筑电气工程施工质量验收规范GB50303-2002《采暖通风与空气调节设计规范》GB50019-2003《通风与空调工程施工质量验收规范》GB50243-2002《高层民用建筑设计防火规范》GB50045-95《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《通风与空调施工及验收规范》第二章工程概况2.1工程概况工程名称：工程地址：第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页建筑面积：承包方式：通风空调专业分包质量标准：不低于中华人民共和国《施工质量验收规范》合格标准2.2工期要求：计划工期90日历天。具体开工日期以建设监理单位的开工报告审批日期为准。2.3施工要求：1）本工程应严格遵守《通风与空调工程施工及验收规范》和《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002中的要求施工。2）风管用镀锌钢板制作，空调用冷热水供回水管当管径在DN32以下时，用焊接钢管当DN40以上时，用无缝钢管,凝结水管用PVC塑料管3）所有水环热泵在吊装时，要有隔振胶垫，机组冷凝水管设存水弯，冷凝水管在存水弯后安装通气口通气口长约50mm，存水弯签前设50mm高度的短管。4）保温材料采用橡塑发泡型材料，厚度由厂家依管径和安装场所确定，但不得小于25㎜，设计人员认可后，方可订货安装，空调送回风和进风管道，空气凝结水管、分集水缸均需保温，冷却水管除屋面上的管道不保温，空调循环水管保温厚度为：DN＜80mm时，厚度为25mm；DN＞100mm时，厚度为30mm，明装冷凝水管道保温厚度为20mm；屋顶冷却塔循环水管，保温厚度50mm，空调循环泵供回水管道保温选用阻燃橡塑复合隔热材料，接缝除粘胶，外缠阻燃塑料胶带保护；屋顶冷却塔循环水管，选用岩棉保温层，外包镀锌铁皮。5）所有空调冷热水供回水管道抬头放气，低头泄水，具体作法参见过门地沟的作法。6）机组冷凝水管暗埋卫生间墙内，排至卫生间地漏，立管埋墙从吊顶接至地面，暗埋冷凝水管不做保温，冷凝水系统采用冲水试验，确保不渗漏。7）系统安装完毕后要进行冲洗，冲放出的水与白滤纸接触后见不到污物为合格。8）系统工作压力为1.3MPa，试压要求在水压稳定一小时后压降不超过20KPa。9）水循环机组、空调机组、水泵、风机、阀门等设备到货后，应检查确认其主体和零部件无任何缺损和锈蚀，符合厂家技术规定，满足设计院的技术要求，各种技术文件齐全，方可安装。10）所有设备或基座应在设备到货后核实尺寸无误，方可安装。11）风管和水管穿墙和楼板的预留洞，施工中应与土建人员密切配和，不得遗漏、错留，管道安装好后，余留空隙应填实。12）每个空调系统在其送回风管上留有风量测定孔，安装于气流稳定的直管段上。第3页共63页第2页共63页项目经理项目生产副经理兼总工程师工程部（施工、技术、质量、安全）物资设备部通风空调施工队施工班组施工班组施工班组施工班组编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页13）所有明装和暗装的水管道，都应涂各种色彩鲜艳的色环，色环宽300㎜，间距4m设置一个，同时用相同颜色的箭头标志管内水流方向，循环水供（大红）；循环水回（粉红）；冷却水供（深绿）；冷却水供（浅绿）14）各层循环水支水管均设流量平衡阀。15）所有回水管道的合流三通均应连成，不得连成┻，以确保回水畅通；16）所有空调机组进出水管上均安装温度计和压力表；第三章项目组织与管理3.1项目组织机构的构成我公司是具备通风空调安装工程总承包一级资质的企业。将按照多年积累的工程管理经验，建立以项目经理负责制为核心，以项目合同管理和成本管理为主要内容，以科学的系统管理和先进的施工技术为手段的项目管理机制。本工程将委派具有同类工程施工管理...
