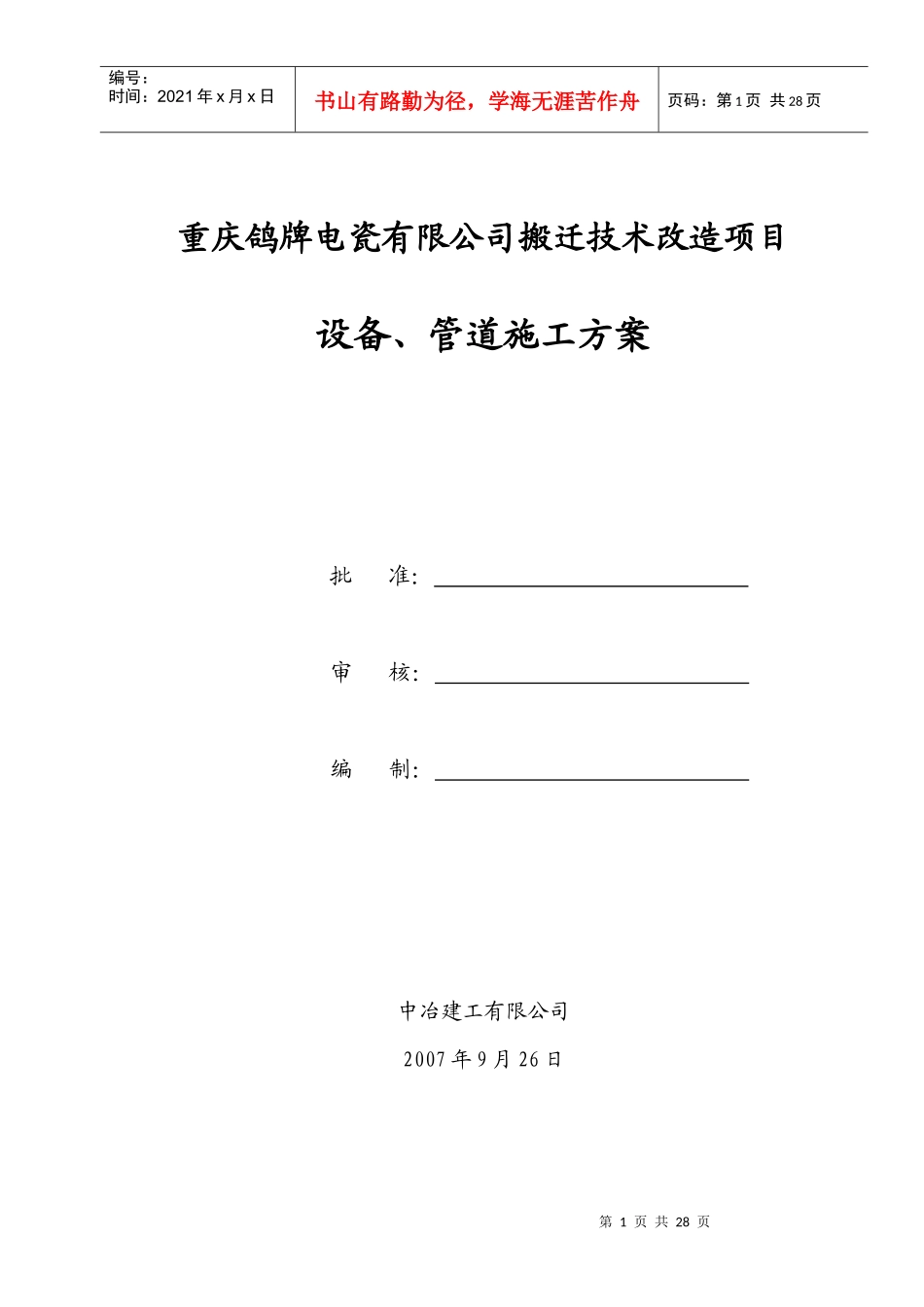

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页重庆鸽牌电瓷有限公司搬迁技术改造项目设备、管道施工方案批准：审核：编制：中冶建工有限公司2007年9月26日第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页目录一、工程概况.....................................................................3二：编制依据.....................................................................3三：管道安装前准备.............................................................4四：管道安装.....................................................................7五、阀门的安装..................................................................9六、支架、吊架的安装.........................................................10七、管道检查、检验和试验....................................................11八、管道试压....................................................................11九、管道吹扫....................................................................12十、管道涂漆....................................................................12十一：安全防护及文明施工....................................................13十二：施工质量、安全保证体系。............................................13十三:人力计划..................................................................14十四：工机具计划..............................................................15第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页1．工程概况重庆鸽牌电瓷有限公司搬迁技术改造项目位于重庆市长寿宴家工业园区内，建筑面积为76754.4362㎡(长400.66m*宽191.57m)。我单位承建的工程内容主要有：1、厂房内所有的行车轨道及其附件安装；2、接自锅炉房的热力管道〈蒸汽、凝结水〉,供气压力0.45Mpa；3、接自市政公网的天然气管道，供气压力0.20~0.4Mpa.；4、接自厂区内空压站的压缩空气管道,空气管道供气由空压站内2台GSW-132型水冷喷油螺杆空气压缩机,单机额定排气量23.5m3/min,排气压力0.70Mpa，后处理设备配置冷冻式干燥机，其管路过滤器与缓冲罐各2台，一用一备；5、给排水系统（给水系统、排水系统、中水系统、循环水系统、消火栓给水系统、雨水系统）；6、通风设备（边墙排风机P1~38、离心屋顶排风机WP1-45）及其通风系统风管；7、除尘设备（球磨机C1~14）及其除尘系统风管；8、地沟和管沟的土石方，砖彻井及井盖等。工程主要实物量例表序号名称主要实物量（暂定）备注1行车轨道制安2热力管道安装3天然气管道安装第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页4压缩空气管道安装5给水管道6排水管道7中水管道8循环水管道9消火栓给水系统10雨水系统11通风管道系统12除尘管道系统13通风设备82台14除尘设备14台15GSW-132A型空气压缩机2套16工业壁扇79台17气动泵36台2．编制依据2.1设计院提供的图纸、资料。2.2《建筑给排水及采暖工程施工质量验收规范》GB50242—20022.3《建筑排水硬聚氯乙烯管道工程技术规程》CJJ//T29—98。2.4《工业管道施工几验收规范，金属管道篇》GB3323—1987。2.5《压缩机、风机、泵安装工程施工及验收规范》GB50275-983．管道安装前准备工作第5页共28页第4页共28页原材料进场报验管道除锈防腐管沟测量放线管沟开挖沟底基础、垫层管道制、安检查井砌筑管道冲洗、吹扫试压实物移交管沟回填原材料进场报验管道除锈防腐支、吊架制安管道制作、安装管道冲洗、吹扫试压实物移交编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页3.1熟悉管道安装工艺流程和设计图纸3.1.1埋地管道安装工艺流程3.1.2明装管道安装工艺流程3.2管子，管路附件的检查验收3.2.1管子具有制造厂的材质证明书,到货钢管的规格、材质和精...
