焚烧厂房网架施工组织设计VIP免费

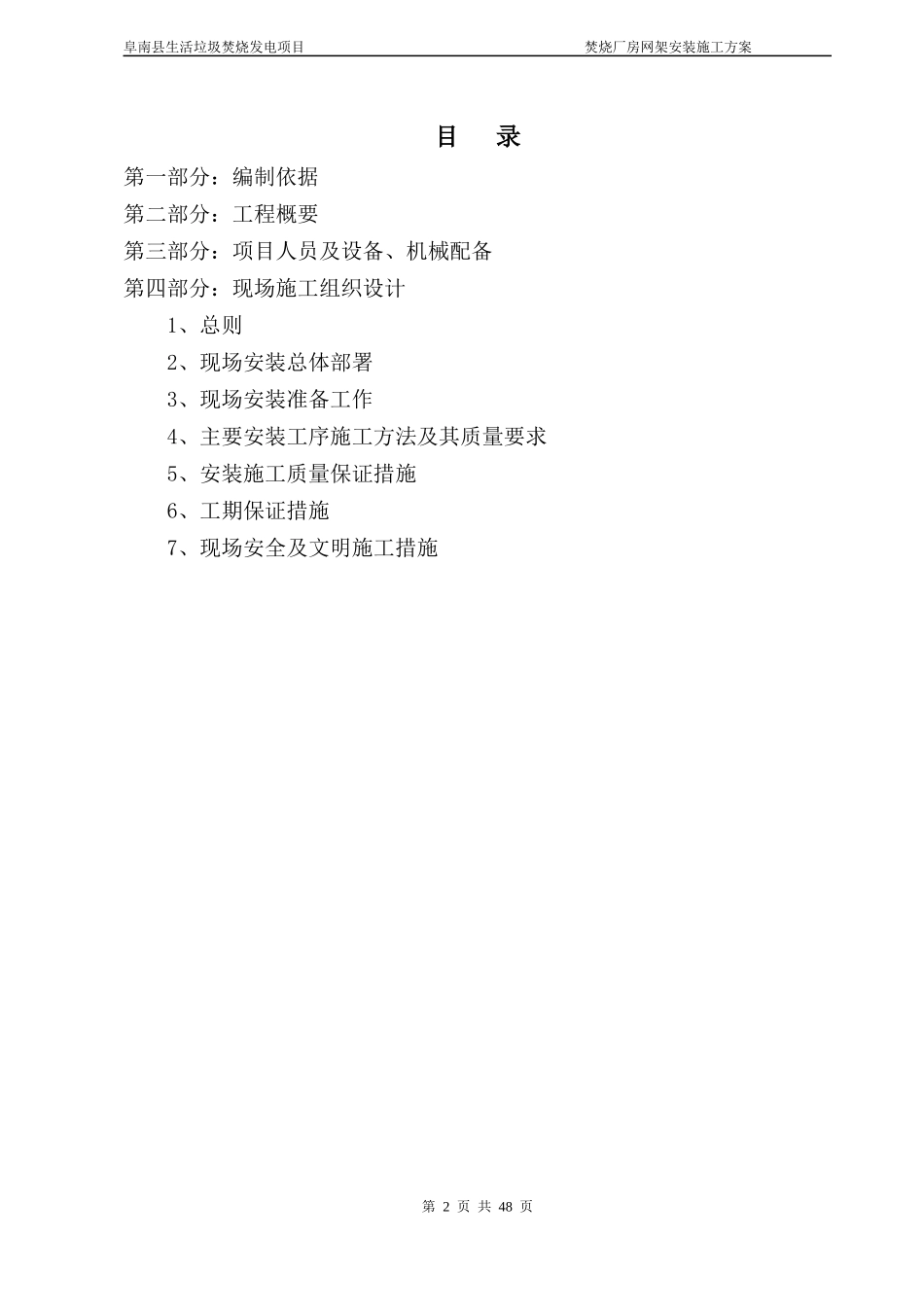

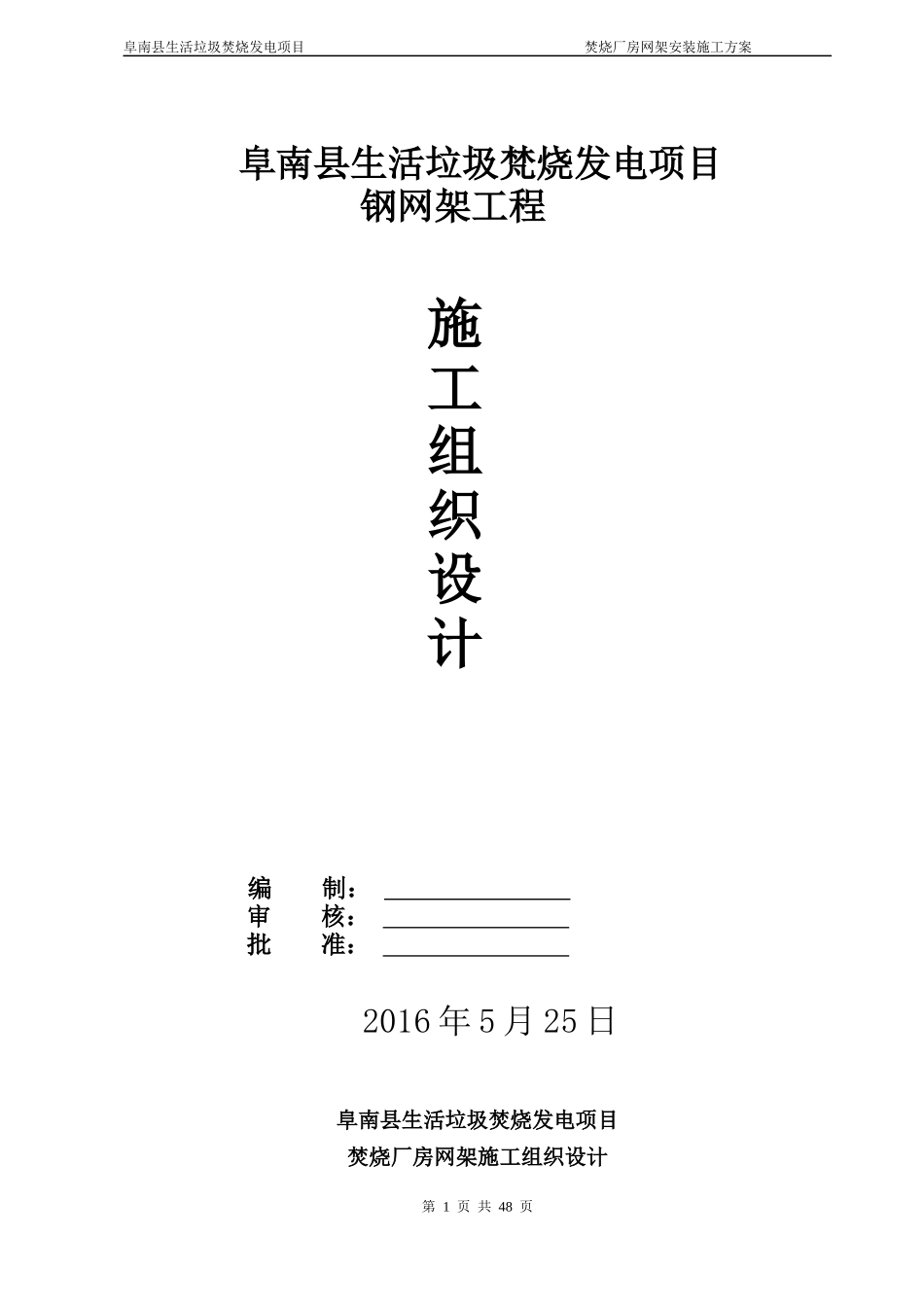

阜南县生活垃圾焚烧发电项目焚烧厂房网架安装施工方案阜南县生活垃圾梵烧发电项目钢网架工程施工组织设计编制：审核：批准：2016年5月25日阜南县生活垃圾焚烧发电项目焚烧厂房网架施工组织设计第1页共48页阜南县生活垃圾焚烧发电项目焚烧厂房网架安装施工方案目录第一部分：编制依据第二部分：工程概要第三部分：项目人员及设备、机械配备第四部分：现场施工组织设计1、总则2、现场安装总体部署3、现场安装准备工作4、主要安装工序施工方法及其质量要求5、安装施工质量保证措施6、工期保证措施7、现场安全及文明施工措施第2页共48页阜南县生活垃圾焚烧发电项目焚烧厂房网架安装施工方案第一部分：编制依据一、本施工组织设计是依据以下国家规范、行业标准、相关文件、图纸编制的：1.1国家行业及有关技术和验收的标准、规范《建设工程施工现场管理规定》《建设工程质量管理办法》《建设工程质量监督管理规定》《建设安全生产监督管理规定》《钢结构焊缝外形尺寸》《建设项目（工程）竣工验收办法》《钢桁架质量标准》（JGJ74.1-91）《钢结构施工及验收规范》（GB50205-95）《钢结构工程质量检验评定标准》（GB50221-95）《建筑安装工程质量检验评定统一标准》（GBJ300-88）《建筑工程质量检验评定标准》（GBJ301-88）《钢结构设计规范》（GBJ17-88）《碳素结构钢》（GB700-88）《优质碳素结构钢技术条件》（GB699-88）《合金钢技术条件》（GB3077-88）《低压流体输送用焊接钢管》（GB/T3092-93）《碳钢焊条》（GB/T5117-95）《气体保护电弧焊用碳钢低合金钢焊丝》（GB/T8110-95）《钢焊缝手工超声波探伤方法和探伤结果分级》（GB11345-89）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）《建筑钢结构焊接规程》（JGJ81-91）《紧固件机械性能、螺栓和螺钉》（GB3098.1-82）《热轧钢板和钢带的尺寸、外形、重量及允许偏差》（GB709-88）《钢结构用高强度大六角头螺栓》（GB1228-91）《钢结构施工及验收规范》（GB50205-2001）《网架结构设计与施工规程》（JGJ7-91）《网架结构工程质量检验评定标准》（JGJ78-91）1.2中天建设集团浙江钢结构有限公司设计的《阜南县生活垃圾焚烧发电第3页共48页阜南县生活垃圾焚烧发电项目焚烧厂房网架安装施工方案项目屋面工程网架施工图》第4页共48页第5页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页工程概况一、工程概况1、工程名称：阜南县生活垃圾焚烧发电项目屋面网架工程2、工程规模：网架建筑面积为6385平方米。3、工程简介：焚烧主厂房网架位于1-4～4-8～8-15～15-20轴线,1-4轴线网架支座支撑混凝土（砼）柱牛腿上、4-8轴线网架支座支撑在混凝土（砼）柱牛腿上，8-15轴线网架支座支撑在混凝土（砼）牛腿上，15-20轴线网架支座支撑在混凝土（砼）牛腿上，其平面布置图如图1所示；1、1-4轴线网架跨度15.7m，长57.15m，屋面顶标高18.5m，单面坡，单面向南面设不锈钢天沟有组织排水，坡度i=1:5，网架自重（不含檩条）12t。2、4-8轴线网架跨度29.5m，长63.4m，屋面顶标高37.5m，单面坡，双面设不锈钢天沟有组织排水，坡度i=1:3，网架自重（不含檩条重量）约88t。3、8-15轴线网架跨度36.8m，长49m，屋面顶标高45.5m，单面坡，单面向北设不锈钢天沟有组织排水，坡度i=1:5，网架自重（不含檩条重量）约94t。4、15-20轴线网架跨度37.1m，长50m，屋面顶标高35m，单面坡，单面向北设不锈钢天沟有组织排水，坡度i=1:5，网架自重（不含檩条重量）约98t。厂房网架布置形式如图1所示；5、下弦支承座相对地面为1-20轴线标高而定M/m，所有网架支座均支撑在混凝土柱牛腿顶上，网架布置形式如图2所示；网架球节点上设主檩托与主檩条螺栓链接，分次檩托与次檩条螺栓链接。6、屋面上层板为0.6mmHV470型镀铝锌（本色）压型钢板，下层板为900型0.5mm镀铝锌（本色）压型钢板，（垃圾坑屋面为第6页共48页第5页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共48页GWJ-3333-1）屋面天窗收边为0.6mm收口包边。屋面、天沟、天窗内外收口为专用泛水板、收边压型件；图1标高15.5m/34.5m/42.m/30.m平面布...
