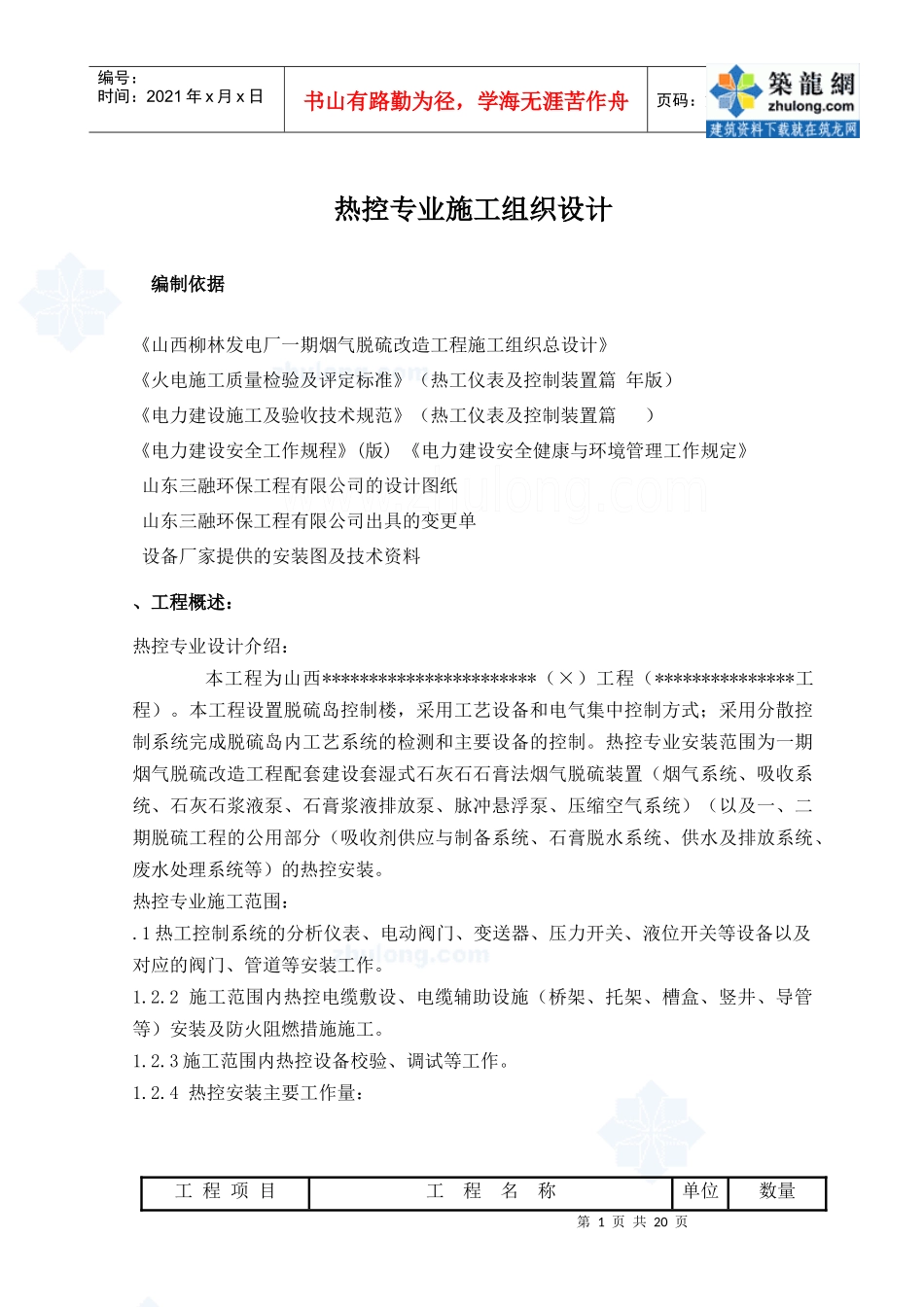

第1页共20页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共20页热控专业施工组织设计编制依据《山西柳林发电厂一期烟气脱硫改造工程施工组织总设计》《火电施工质量检验及评定标准》(热工仪表及控制装置篇年版)《电力建设施工及验收技术规范》(热工仪表及控制装置篇)《电力建设安全工作规程》(版)《电力建设安全健康与环境管理工作规定》山东三融环保工程有限公司的设计图纸山东三融环保工程有限公司出具的变更单设备厂家提供的安装图及技术资料、工程概述:热控专业设计介绍:本工程为山西***********************(×)工程(***************工程)。本工程设置脱硫岛控制楼,采用工艺设备和电气集中控制方式;采用分散控制系统完成脱硫岛内工艺系统的检测和主要设备的控制。热控专业安装范围为一期烟气脱硫改造工程配套建设套湿式石灰石石膏法烟气脱硫装置(烟气系统、吸收系统、石灰石浆液泵、石膏浆液排放泵、脉冲悬浮泵、压缩空气系统)(以及一、二期脱硫工程的公用部分(吸收剂供应与制备系统、石膏脱水系统、供水及排放系统、废水处理系统等)的热控安装。热控专业施工范围:.1热工控制系统的分析仪表、电动阀门、变送器、压力开关、液位开关等设备以及对应的阀门、管道等安装工作。1.2.2施工范围内热控电缆敷设、电缆辅助设施(桥架、托架、槽盒、竖井、导管等)安装及防火阻燃措施施工。1.2.3施工范围内热控设备校验、调试等工作。1.2.4热控安装主要工作量:工程项目工程名称单位数量第2页共20页第1页共20页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共20页控制盘箱柜安装及控制盘安装套就地配电箱安装块就地保温、保护箱安装块就地接线盒安装个一次仪表安装智能型变送器安装台压力、差压、液位开关安装个二次仪表安装就地压力表安装块其它仪表安装块仪表管敷设米电缆保护管敷设米金属软管敷设米电缆桥架安装电缆桥架安装吨电缆敷设电缆敷设千米、热控主要施工方案及措施:热控安装总体思路:2.1.1首先进行施工准备,其间组织工程技术人员进行认真的图纸和各种技术文件的会审,编写各施工项目的施工技术措施及作业指导书,施工机具的配制,设备、材料准备,以便及早发现问题,解决问题,保证施工的顺利进行。2.1.2设备材料领取:仪表设备领取后及时进行设备检验,合格品入二级库妥善保管,不合格品作退回处理;材料领回后,进行定性分析,做好标识,取样阀门还要做水压试验。2.1.3仪表盘柜安装时要符合验评规范,安装完后要进行设备防护,通知业主和监理及时的验收。2.1.4电缆桥架和电缆保护管安装:首先应配合土建进行电缆保护管的预埋,电缆桥架按照设计图和现场实际情况进行敷设;电缆保护管煨弯采用电动弯管器,由金属软管与设备相连。2.1.5电缆桥架应依据设计图和现场实际情况进行敷设。2.1.6负责电缆桥架的技术员必须熟悉电缆桥架布置图、机务专业管道系统及设备布置情况,然后制定方案进行敷设,避免和主系统管道发生碰撞。2.1.7对于电缆分支架的敷设,尽可能选择最短路径敷设,同时还应考虑电缆保护管安装方便。电缆敷设依照设计和电缆清册进行。第3页共20页第2页共20页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共20页2.2.1电缆敷设前必须确定就地设备的位置,确保电缆准确到位。2.2.2复核电缆规格、型号、符合设计,外观无机械损伤。2.2.3电缆敷设时应设专人指挥,排放有序,排列整齐,绑扎牢固,标牌清晰。2.2.4电缆分层敷设从上到下为:动力电缆、控制电缆、信号电缆。2.2.5电缆敷设时就地的电缆端头应用绝缘胶布封好,以免施工中的强电窜入系统,烧坏卡件。2.2.6电缆敷设完毕或暂告一段时,要及时清理电缆盘,保证施工场地整洁,桥架上的电缆要及时覆盖,避免电火花引燃电缆。2.2.7电缆敷设时必须清楚就地设备位置;根据电缆清册和设计路线进行敷设;电缆接线时要挂责任牌,责任明确。从电缆整理→制作电缆头→芯线整理→线头压接,每一道工序都要严格把关,电缆标牌采用打印机统一打印,规格一致,挂牌整齐。2.2.8电缆防火:在电缆主通道上隔一段距离做一个防火段,电缆穿...
