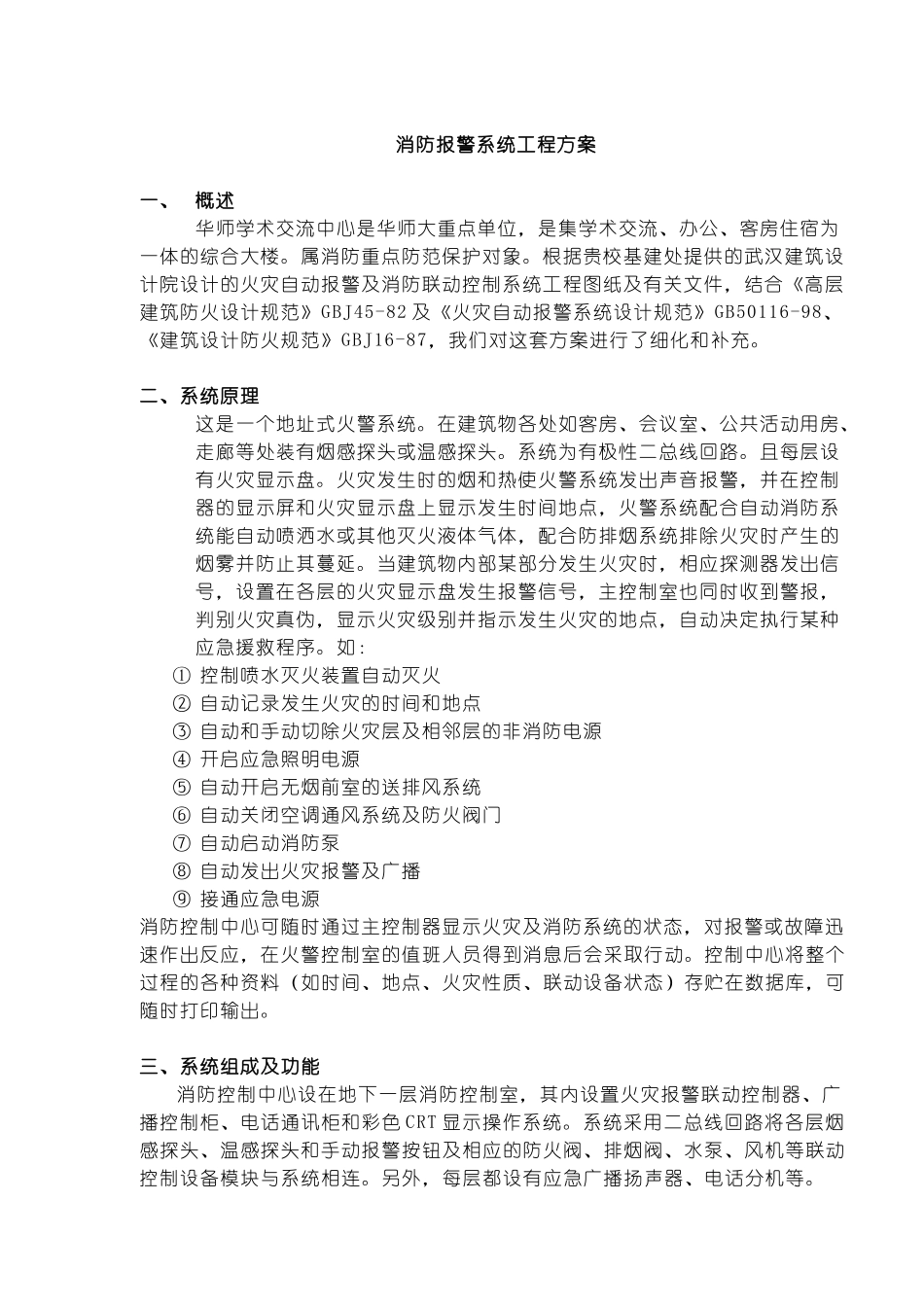

消防报警系统工程方案一、概述华师学术交流中心是华师大重点单位，是集学术交流、办公、客房住宿为一体的综合大楼。属消防重点防范保护对象。根据贵校基建处提供的武汉建筑设计院设计的火灾自动报警及消防联动控制系统工程图纸及有关文件，结合《高层建筑防火设计规范》GBJ45-82及《火灾自动报警系统设计规范》GB50116-98、《建筑设计防火规范》GBJ16-87，我们对这套方案进行了细化和补充。二、系统原理这是一个地址式火警系统。在建筑物各处如客房、会议室、公共活动用房、走廊等处装有烟感探头或温感探头。系统为有极性二总线回路。且每层设有火灾显示盘。火灾发生时的烟和热使火警系统发出声音报警，并在控制器的显示屏和火灾显示盘上显示发生时间地点，火警系统配合自动消防系统能自动喷洒水或其他灭火液体气体，配合防排烟系统排除火灾时产生的烟雾并防止其蔓延。当建筑物内部某部分发生火灾时，相应探测器发出信号，设置在各层的火灾显示盘发生报警信号，主控制室也同时收到警报，判别火灾真伪，显示火灾级别并指示发生火灾的地点，自动决定执行某种应急援救程序。如：①控制喷水灭火装置自动灭火②自动记录发生火灾的时间和地点③自动和手动切除火灾层及相邻层的非消防电源④开启应急照明电源⑤自动开启无烟前室的送排风系统⑥自动关闭空调通风系统及防火阀门⑦自动启动消防泵⑧自动发出火灾报警及广播⑨接通应急电源消防控制中心可随时通过主控制器显示火灾及消防系统的状态，对报警或故障迅速作出反应，在火警控制室的值班人员得到消息后会采取行动。控制中心将整个过程的各种资料（如时间、地点、火灾性质、联动设备状态）存贮在数据库，可随时打印输出。三、系统组成及功能消防控制中心设在地下一层消防控制室，其内设置火灾报警联动控制器、广播控制柜、电话通讯柜和彩色CRT显示操作系统。系统采用二总线回路将各层烟感探头、温感探头和手动报警按钮及相应的防火阀、排烟阀、水泵、风机等联动控制设备模块与系统相连。另外，每层都设有应急广播扬声器、电话分机等。※火灾自动报警系统一旦有火灾，报警即被启动，所有编程内的相关动作均都按中文液晶显示控制面板所发出的程序指令执行。※水泵及其他灭火系统的启动当手动报警按钮被启动后，信号经监测模块将信号传至主机，主控板发出指令通过编程模块或大电流继电器的启动去开启相应的水泵以达到供水和灭火的目的。※喷淋系统的启动火灾发生时，灾区内的温度会急骤上升，喷淋系统的喷淋头在温度升至额定值时便会破裂，喷出水来，这时水流指示器便会发出信号，主机在接收到信号后便发出指令通过输出模块或大电流继电器开启水泵向系统供水。※排烟系统当火灾发生时，主机通过逻辑编程关系发出指令，经输出模块或大电流继电器指令排烟机启动并打开上、下层的排烟阀。※送风系统当火灾发生时，提供新鲜空气的送风系统（新风机）应马上停止运行，以压仰火势的蔓延，这都由主机控制面板程序指令来执行。※加压系统当火灾发生时，为防止烟雾进入疏散人员的楼梯间，应将火灾层及上下层的送风口打开，把送风机打开，使疏散人员免受浓烟和毒气的袭击。‘※紧急广播系统的启动当火灾发生时可通过主机控制面板发布切换指令，将常备的背景音响系统切换到火灾专用的广播系统中，以便传送疏散指示。※电梯及其他楼宇自动化的连锁控制当火灾发生时，整个楼宇的相关应急设备都应在自动控制程序指令中各就各位。例如：消防电梯应立即降落至首层待命，防火卷帘应按相应程序关闭，紧急照明系统应启动等。四、系统配置及产品说明该系统选用深圳市赋安安全系统有限公司生产的AFN5050火灾报警控制器、FA1000系列探测器、AFN-FH系列消防对讲产品、AFN-FGH系列消防广播产品及模块等组成。具体布置及数量详见武汉建筑设计院设计的工程图纸。其主要产品的性能如下：1、AFN5050SLG/970火灾自动报警及联动控制器（1）概述：AFN5050是智能可编址的分布智能型火灾报警及联动控制器，它具有1~30个智能回路，最大地址数为5820个。本工程采用的为970点。（2）系统容量：A、AFN5050可以通过FuanNet构成大型报警网络，最大网络容量为100个节点。B、AFN5050可...
