炉顶浇注料施工组织设计概述VIP免费

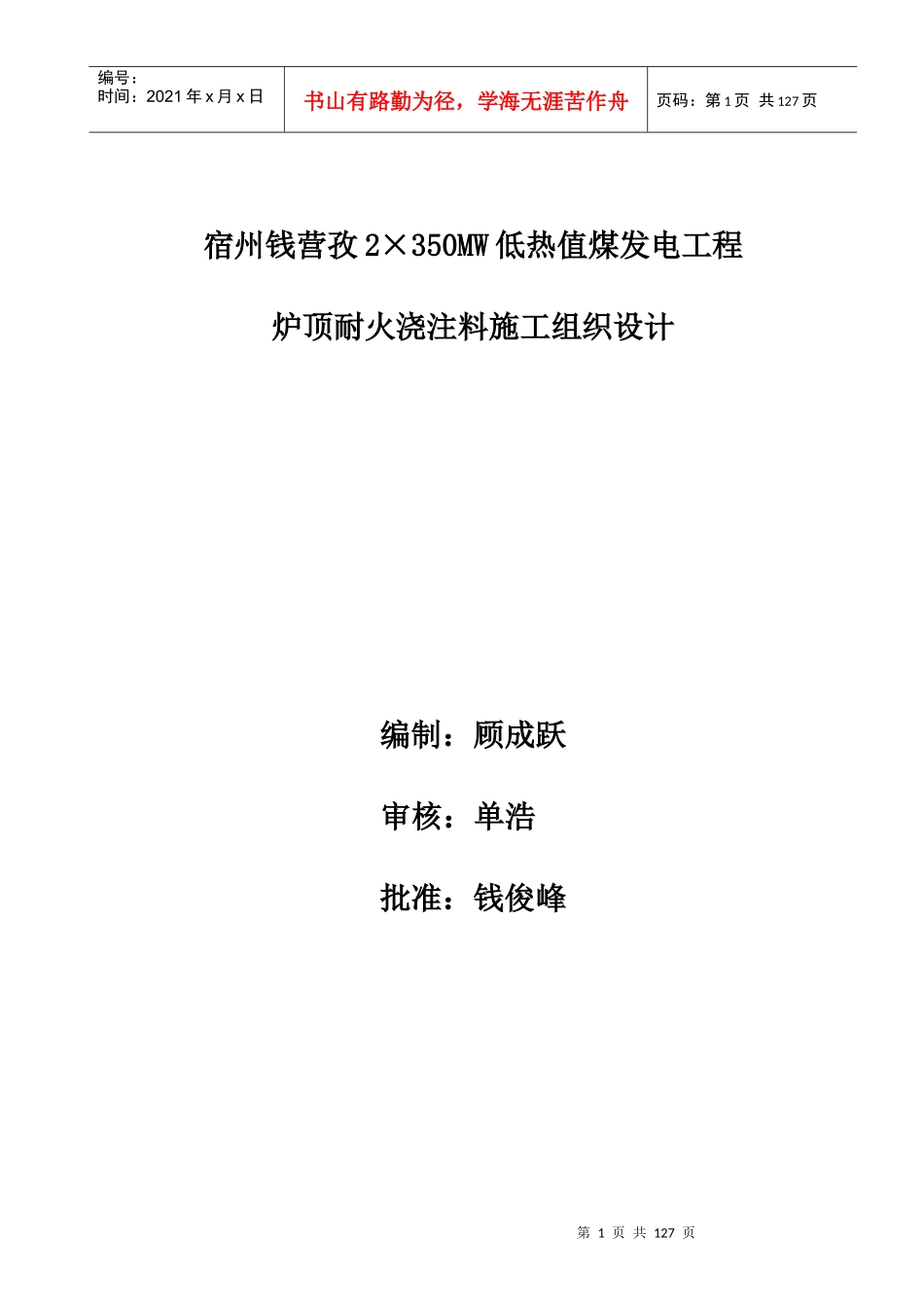

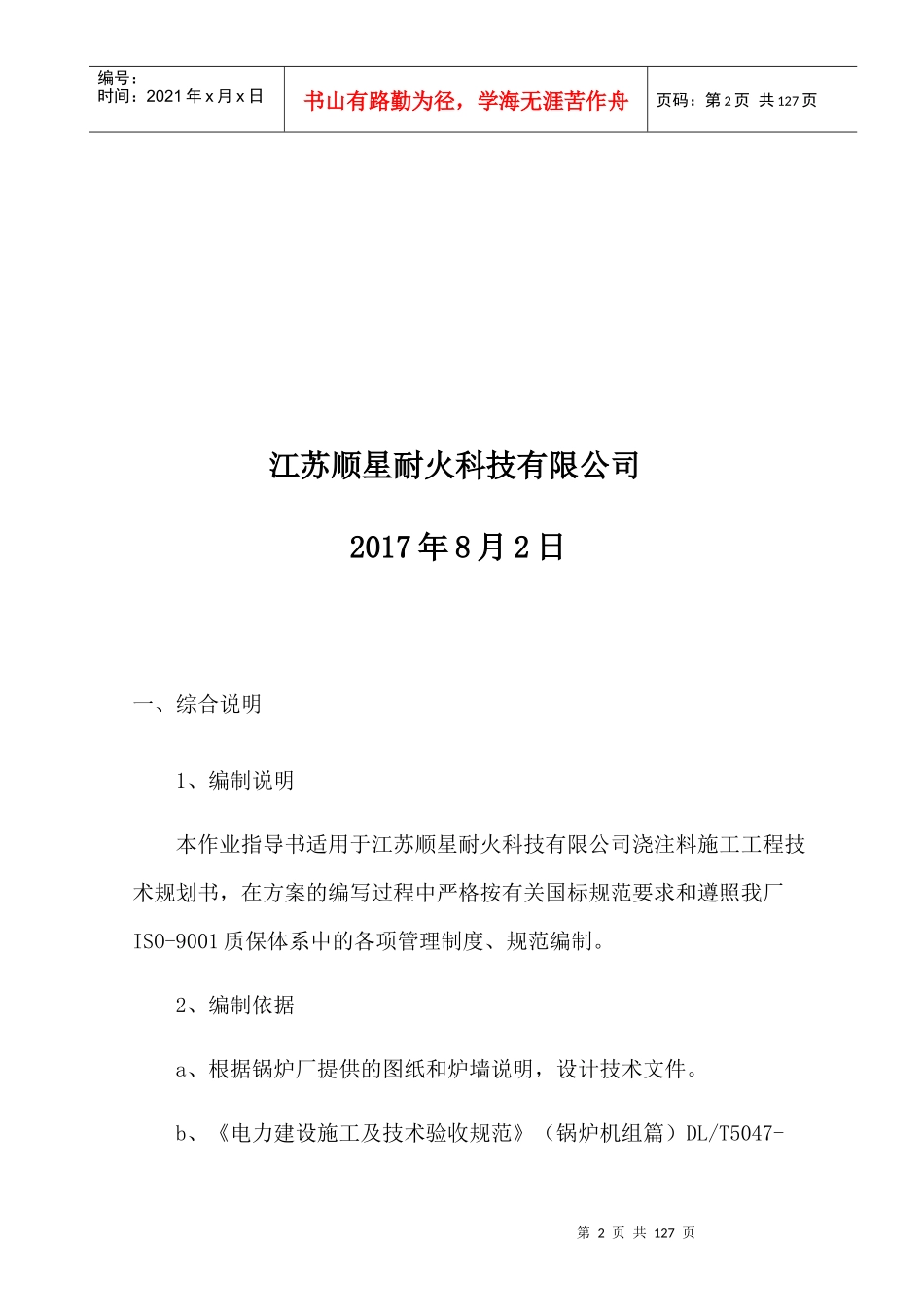

第1页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共127页宿州钱营孜2×350MW低热值煤发电工程炉顶耐火浇注料施工组织设计编制：顾成跃审核：单浩批准：钱俊峰第2页共127页第1页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共127页江苏顺星耐火科技有限公司2017年8月2日一、综合说明1、编制说明本作业指导书适用于江苏顺星耐火科技有限公司浇注料施工工程技术规划书，在方案的编写过程中严格按有关国标规范要求和遵照我厂ISO-9001质保体系中的各项管理制度、规范编制。2、编制依据a、根据锅炉厂提供的图纸和炉墙说明，设计技术文件。b、《电力建设施工及技术验收规范》（锅炉机组篇）DL/T5047-第3页共127页第2页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共127页1995。c、《火力发电厂耐磨耐火材料技术与检验方法》DL/T777-2001。d、《耐磨耐火技术条件及检验方法》DL/T902-2004.e、《工业炉砌筑工程施工及验收规范》GB50211-2004。f、《工业炉砌筑工程施工质量验收评定标准》GB5093-2007。g、《锅炉用耐磨耐火材料》DL/T902-2004YB/T4132-2005。h、《火力发电厂保温材料技术条件》DL/776-2001。i、《火力发电厂热电设备耐火保温检修导则》DL/T936-2005。j、部分《电力建设安全工作规程》DL5009-1-1992。k、《中级筑炉工艺学》、《筑炉工手册》结合本公司对耐磨浇注料、耐磨可塑料、耐磨耐火砖砌筑及保温施工规范要求。二、工程概述、概况1、项目名称：宿州钱营孜2×350MW低热值煤发电工程2、施工单位：江苏顺星耐火科技有限公司3、工程地点：安徽省宿州钱营孜4、概述：第4页共127页第3页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共127页宿州钱营孜2×350MW低热值煤发电工程的锅炉是由上海锅炉厂有限公司自主研发型循环流化床、超临界直流炉。一次中间再热、单炉膛、露天岛式布置（运转层以下封闭）、平衡通风、全钢架悬吊结构、炉顶设计密封罩壳。三、耐磨耐火材料施工规范A、砖类施工规范1、砌体的砖缝厚度（一般根据设计要求进行），耐火砖砌体的尺寸应按设计要求施工，当设计没有规定时，一般按2-3m/m砌作；2、耐火砖在砌作前应对外形尺寸进行选分，如砖的尺寸误差达不到砖缝厚度要求时，应对砖进行加工，异型砖采用预砌筑的方法进行选分；3、耐火砖的砖缝应符合下列要求：a.砖缝应横平竖直，灰浆饱满，并用百格网随时检查，其灰浆饱满度应大于90%；b.砌砖应错缝砌筑；c.砌体表面应在凝固前勾缝。4、砌作耐火砖时，应用木锤或皮锤找正，不得使用铁锤，当砌作第5页共127页第4页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共127页强度低的轻质耐火砖时，不宜用锤敲打；5、砌作复杂而重要的部位前，应进行预砌筑，并做好标记；6、耐火砖加工应符合下列要求：a.砖的砍凿不在工作面或迎火面，拉钩砖的砖槽不应加工；b.砖加工后的厚度不得小于砖厚的1/2，长度不得小于砖长的1/2；7、不得在砌体上砍凿砖；8、砌砖中断或返工拆砖而必须留茬时，应作成阶梯形的斜茬，不得留直茬；9、耐火砌体和隔热砌体，在施工过程中，直至投入运行前，应防止受潮；10、砌体内的各种孔洞、通道、膨胀缝以及隔热层的构造等是否符合设计要求，应在施工中及时检查；11、炉子中心线和主要标高控制线，应按设计要求由测量确定，砌筑前应校核砌体的放线尺寸；12、固定在砌体内的金属预埋件，应在砌筑前或砌作时安装，金属预埋件与砌体间应根据需要设置膨胀缝；第6页共127页第5页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共127页13、炉的砌体与炉内的炉管的间隙，应按设计要求准确设置；14、砌体膨胀缝的尺寸及其分布位置和构造，均应符合设计要求。当设计中对膨胀缝的尺寸没有规定时，每1米长的砌体膨胀缝尺寸的平均值应控制为7-8m/m；15、膨胀缝应均匀平直，缝隙内应保持清洁，不能掉进灰浆和杂物，并按规定填充材料；16、砌体内外层的膨胀缝应留成封闭式的，互不贯通，上下层的膨胀缝应成锁口式的，互相...
