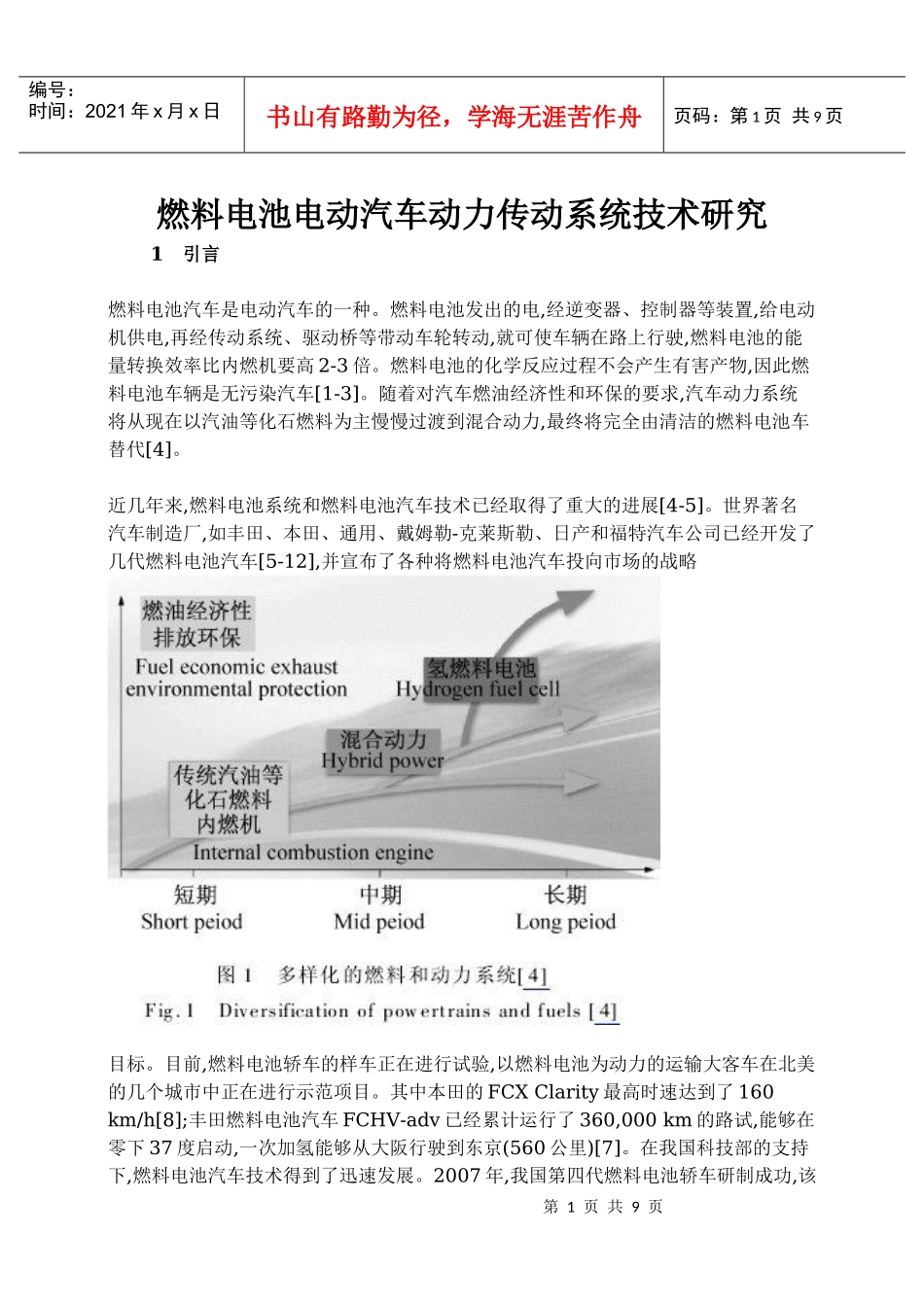

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页燃料电池电动汽车动力传动系统技术研究1引言燃料电池汽车是电动汽车的一种。燃料电池发出的电,经逆变器、控制器等装置,给电动机供电,再经传动系统、驱动桥等带动车轮转动,就可使车辆在路上行驶,燃料电池的能量转换效率比内燃机要高2-3倍。燃料电池的化学反应过程不会产生有害产物,因此燃料电池车辆是无污染汽车[1-3]。随着对汽车燃油经济性和环保的要求,汽车动力系统将从现在以汽油等化石燃料为主慢慢过渡到混合动力,最终将完全由清洁的燃料电池车替代[4]。近几年来,燃料电池系统和燃料电池汽车技术已经取得了重大的进展[4-5]。世界著名汽车制造厂,如丰田、本田、通用、戴姆勒-克莱斯勒、日产和福特汽车公司已经开发了几代燃料电池汽车[5-12],并宣布了各种将燃料电池汽车投向市场的战略目标。目前,燃料电池轿车的样车正在进行试验,以燃料电池为动力的运输大客车在北美的几个城市中正在进行示范项目。其中本田的FCXClarity最高时速达到了160km/h[8];丰田燃料电池汽车FCHV-adv已经累计运行了360,000km的路试,能够在零下37度启动,一次加氢能够从大阪行驶到东京(560公里)[7]。在我国科技部的支持下,燃料电池汽车技术得到了迅速发展。2007年,我国第四代燃料电池轿车研制成功,该第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页车最高时速达150km/h,最大续驶里程319km。2008年,20燃料电池示范汽车又在北京奥运进行了示范运行。2010年,包括上汽、奇瑞等国内汽车企业共有196辆燃料电池汽车在上海世博园区进行示范运行[13]。在开发燃料电池汽车中仍然存在着技术性挑战,如燃料电池组的一体化,提高商业化电动汽车燃料处理器和辅助部汽车制造厂都在朝着集成部件和减少部件成本的方向努力,并已取得了显著的进步。但与传统的内燃机轿车相比,燃料电池电动汽车采用“燃料电池+电动机”来代替传统车的“心脏”-发动机和燃油系统。燃料电池轿车的动力传动系统发生较大的变化,主要表现在:电动机替代内燃机成为驱动动力源;离合器与扭转减振器被省略;多挡变速器通常被替换为减速器[14,15]。因此,燃料电池汽车的动力传动系统总体得到简化。但在行驶时,燃料电池是主要的动力来源,蓄电池为辅助能量来源。汽车需要的功率主要由燃料电池提供。可以说,车用燃料电池的选取,对于燃料电池汽车的性能至关重要。本文介绍了燃料电池汽车动力传统技术发展概况,围绕燃料电池电动汽车动力传动拓扑架构、多源系统管理和动力系统配置与仿真优化技术等关键技术开展了详细论述。2动力传动系统拓扑构架设计燃料电池汽车的运行并不是一个稳态情况,频繁的启动、加速和爬坡使得汽车动态工况非常复杂。燃料电池系统的动态响应比较慢,在启动、急加速或爬陡坡时燃料电池的输出特性无法满足车辆的行驶要求。在实际燃料电池汽车上,常常需要使用燃料电池混合电动汽车设计方法,即引入辅助能源装置(蓄电池、超级电容器或蓄电池十超级电容器)通过电力电子装置与燃料电池并网,用来提供峰值功率以补充车辆在加速或爬坡时燃料电池输出功率能力的不足。另一方面,在汽车怠速、低速或减速等工况下,燃料电池的功率大于驱动功率时,存储富余的能量,或在回馈制动时,吸收存储制动能量,从而提高整个动力系统的能量效率。2.1直接燃料电池混合动力系统结构直接燃料电池混合动力系统式结构中采用的电力电子装置只有电机控制器,燃料电池和辅助动力装置都直接并接在电机控制器的入口。如丰田的FCHV-4[16],FIAT-Elettra[17]和日产X-TrailFCV[12]等都采用这种类似的结构设计。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页辅助动力装置扩充了动力系统总的能量容量,增加了车辆一次加氢后的续驶里程;扩大了系统的功率范围,减轻了燃料电池承担的功率负荷。许多插电混合的燃料电池汽车也经常采用这样的构架,美国Ford公司EdgePlug-in燃料电池轿车和GM公司VoltPlug-in燃料电池车[18]。这种插电式混合动力汽车将有效的减少氢燃料的消耗。另外,辅助动力装置的存在使得系统具备了回收...
