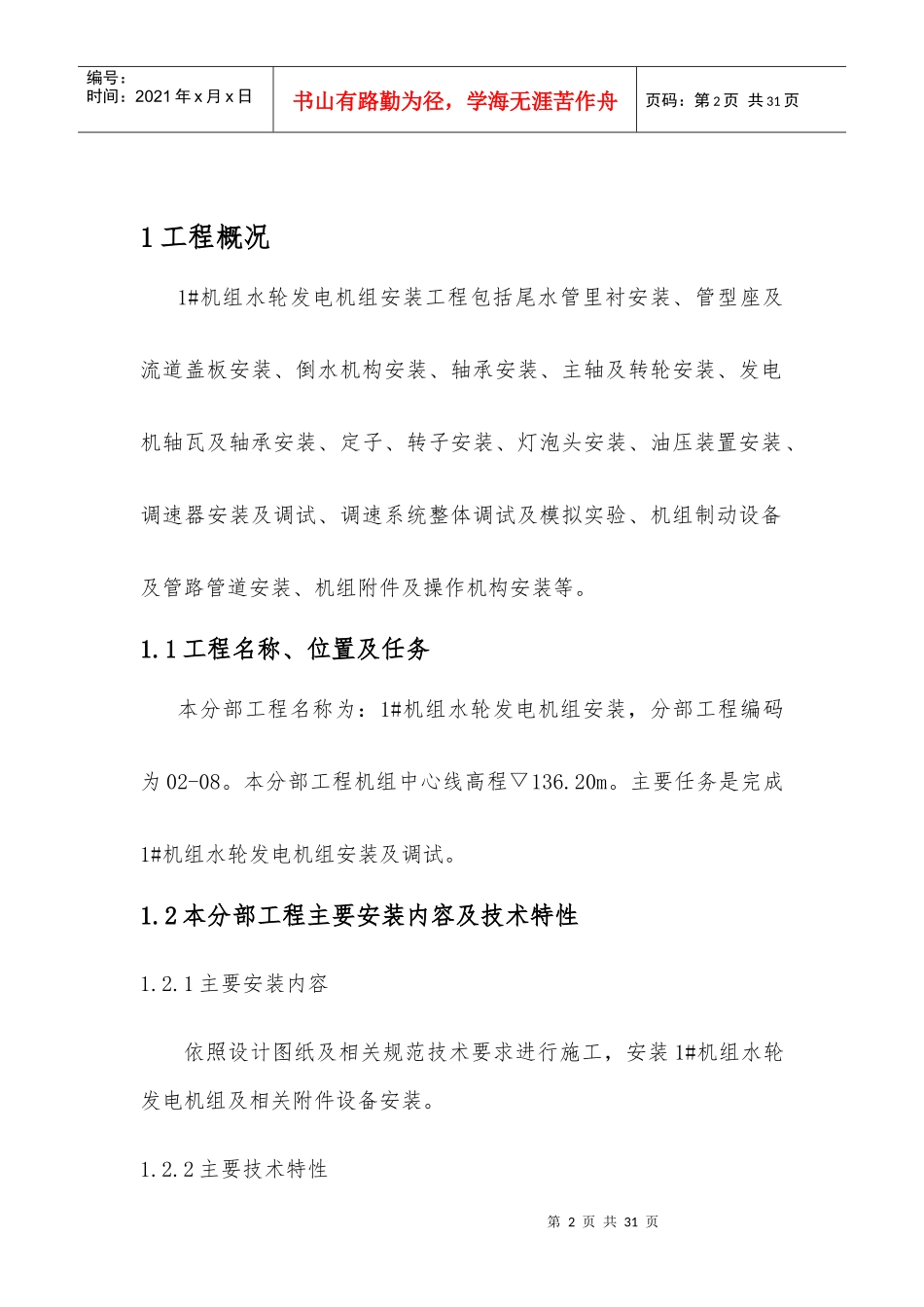

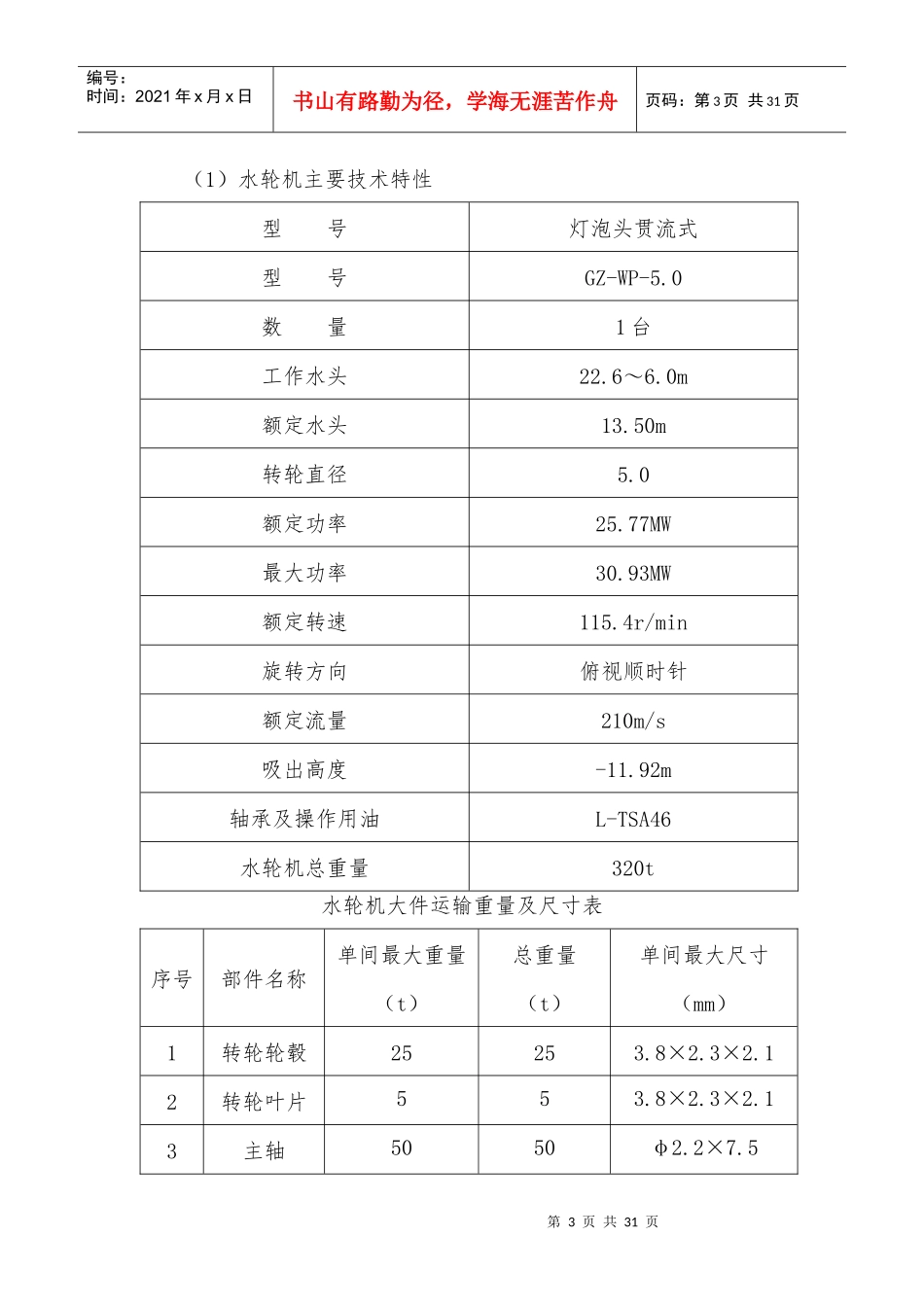

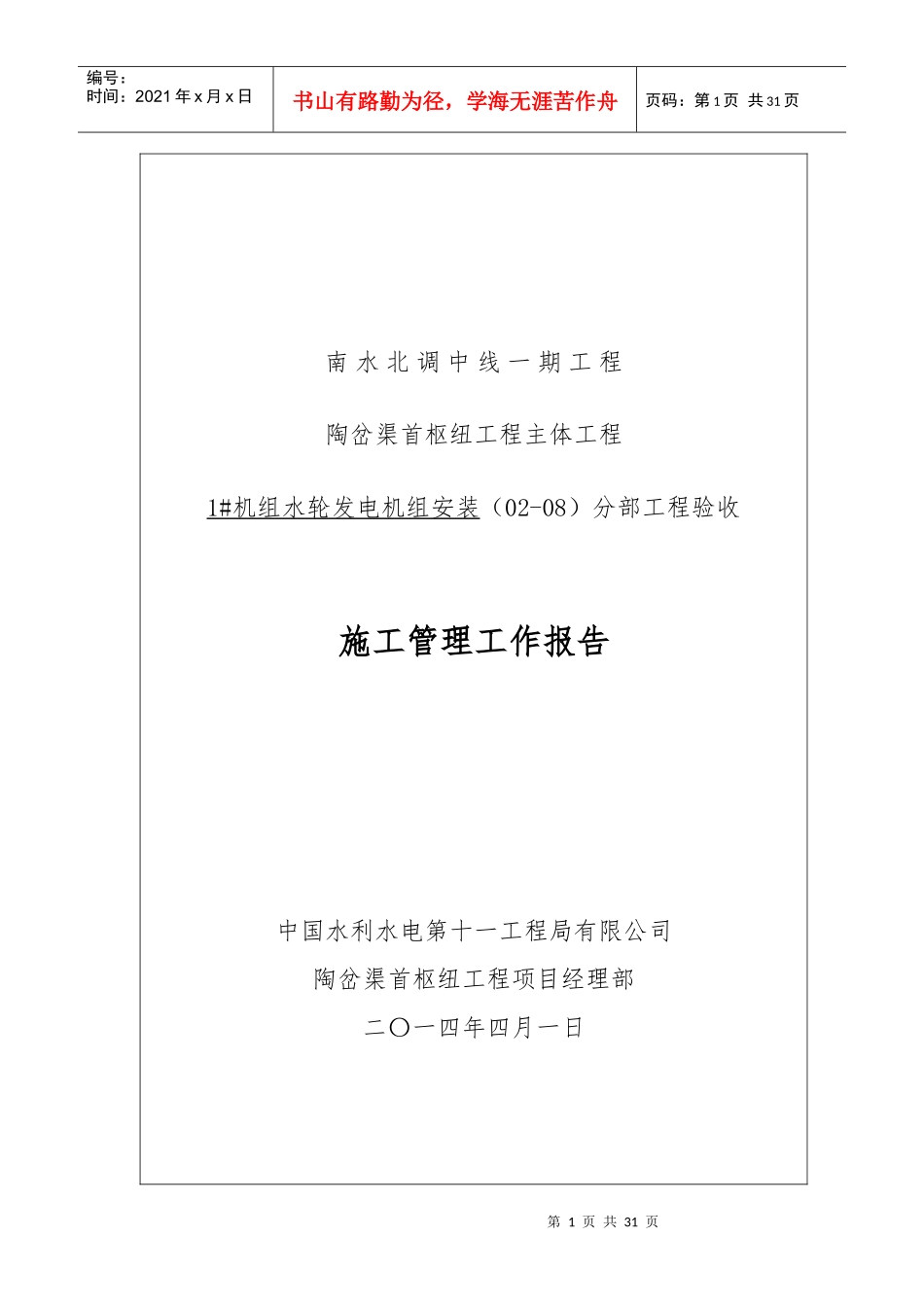

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页南水北调中线一期工程陶岔渠首枢纽工程主体工程1#机组水轮发电机组安装（02-08）分部工程验收施工管理工作报告中国水利水电第十一工程局有限公司陶岔渠首枢纽工程项目经理部二〇一四年四月一日第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页1工程概况1#机组水轮发电机组安装工程包括尾水管里衬安装、管型座及流道盖板安装、倒水机构安装、轴承安装、主轴及转轮安装、发电机轴瓦及轴承安装、定子、转子安装、灯泡头安装、油压装置安装、调速器安装及调试、调速系统整体调试及模拟实验、机组制动设备及管路管道安装、机组附件及操作机构安装等。1.1工程名称、位置及任务本分部工程名称为：1#机组水轮发电机组安装，分部工程编码为02-08。本分部工程机组中心线高程▽136.20m。主要任务是完成1#机组水轮发电机组安装及调试。1.2本分部工程主要安装内容及技术特性1.2.1主要安装内容依照设计图纸及相关规范技术要求进行施工，安装1#机组水轮发电机组及相关附件设备安装。1.2.2主要技术特性第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页（1）水轮机主要技术特性型号灯泡头贯流式型号GZ-WP-5.0数量1台工作水头22.6～6.0m额定水头13.50m转轮直径5.0额定功率25.77MW最大功率30.93MW额定转速115.4r/min旋转方向俯视顺时针额定流量210m/s吸出高度-11.92m轴承及操作用油L-TSA46水轮机总重量320t水轮机大件运输重量及尺寸表序号部件名称单间最大重量（t）总重量（t）单间最大尺寸（mm）1转轮轮毂25253.8×2.3×2.12转轮叶片553.8×2.3×2.13主轴5050φ2.2×7.5第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页4转轮室15306.2×3.2×2.65外配水环50258.4×4.2×2.66内配水环10206.6×3.2×2.47管型座301107.3×2.7×4.3（2）水轮发电机主要技术特性型号卧轴、同步、伞式数量1额定功率25MW额定容量26.32MVA最大功率30MW最大容量31.58MVA额定电压10.5kv额定功率因数0.95最大容量运行时的功率因数0.95(滞后)额定转速115.4r/min相数3相额定频率50HZ励磁方式静止自并励冷却方式双密闭循环强迫空气冷却方式定子绕组绝缘等级F级转子绕组绝缘等级F级第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页润滑油牌号L-TSA-46灭火方式水喷雾灭火制动方式机械制动转动惯量GD21700t-m2发电机总量200t发电机大件运输重量及尺寸表序号部件名称单间最大重量（t）总重量（t）单间最大尺寸（mm）1转子支架50506.0×3.0×1.712整体定子1001006.2×6.2×2.5（3）调速器主要技术特性调速器型号数字式微机双调节电液调速器数量1台套额定操作油压6.3MPa油压设备型号YZ-6.0-6.3油压装置布置调速系统油压装置、机、电柜布置在发电机层发电机大件运输重量及尺寸表序号名称单间最大尺寸（mm）重量（t）1电器柜0．8×0.6×2.20.652压力油罐10第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页3回油箱4.6×1.85×2.418(4)励磁系统主要技术特性1#机组采用一套自并励可控柜励磁系统。可控硅整流装置采用三相全控桥并联构成。发电机正常停机采用逆变灭磁，事故停机采用快速磁场断路器加非线性电阻灭磁。在励磁系统交直流侧及硅元件上均装设过电压装置。采用双通道微机励磁调节器，双通道间采用热备用运行方式。机组起动的励磁电源采用直流220v电源系统。每台机组的励磁盘布置在147.20m高程下游副厂房的相应机组段。2施工综述2.1施工布置2.1.1人力资源配置劳动力资源配置表工种电工起重工技术员实验员机械工合计人数注：特殊工种人员必须取得国家颁发的特种作业人员操作证书。2.1.2施工设备配置第7页共31页第6页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共31页（1）主要机械设备配置主要机械设备配置表序号设备名称型号规格单位数量1汽车起重机75t台12汽车起...
