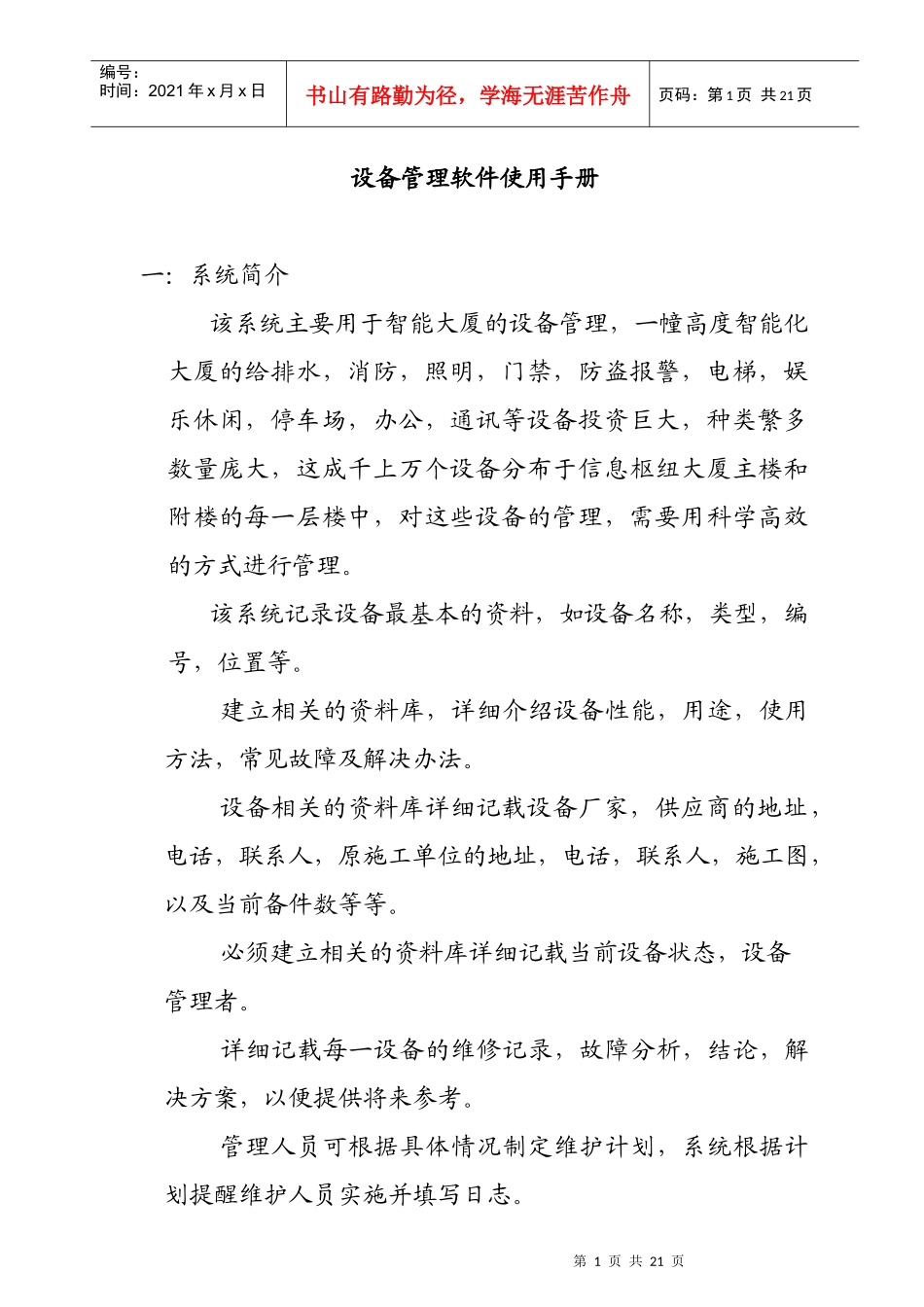

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页设备管理软件使用手册一：系统简介该系统主要用于智能大厦的设备管理，一幢高度智能化大厦的给排水，消防，照明，门禁，防盗报警，电梯，娱乐休闲，停车场，办公，通讯等设备投资巨大，种类繁多数量庞大，这成千上万个设备分布于信息枢纽大厦主楼和附楼的每一层楼中，对这些设备的管理，需要用科学高效的方式进行管理。该系统记录设备最基本的资料，如设备名称，类型，编号，位置等。建立相关的资料库，详细介绍设备性能，用途，使用方法，常见故障及解决办法。设备相关的资料库详细记载设备厂家，供应商的地址，电话，联系人，原施工单位的地址，电话，联系人，施工图，以及当前备件数等等。必须建立相关的资料库详细记载当前设备状态，设备管理者。详细记载每一设备的维修记录，故障分析，结论，解决方案，以便提供将来参考。管理人员可根据具体情况制定维护计划，系统根据计划提醒维护人员实施并填写日志。第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页系统具有一定程度的智能，如提醒管理者当前哪个设备备件不足，哪个设备没按计划进行维护，能为管理者协调工作。若与BMS，BAS系统结合，可实现即使短信通知管理者。二：操作一）界面简介：按功能键将进入各具体功能。按项目栏，系统栏，子系统栏，位置管理栏查寻设备，列在右上的列表里。功能键项目系统设备清单位置设备管理子系统第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页右下角为设备管理区，具体详细管理设备。二）基本资料录入1．项目登记，楼宇登记，部门登记。《到第一个记录。〈到下一个记录。〉到上一个记录。》到最后记录。增加：先按增加，接着录入内容，按确定完成操作。修改，删除类同。2．用户注册。第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页先完成部门的注册以便在这里可以选择。不用填写部门。操作：先填写或修改资料，再按增加或修改完成。删除时先选定记录后按删除完成。以下操作同用户注册。3．用户权限设置。先完成用户注册以便方便选择.第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页4．编码设置。编码设定后才能自动给设备编号。若没编码，在设备注册中自动生成编号时会提示你添加。5．产品登记。产品：同型号的同种类的所有设备。产品编码：产品编码唯一标示某一产品。予生成代码：同名不同类型的产品有很多，填写完资料后按予生成代码会生成一个流水号码供你编码参考。编码建议：在设备编号时会自动截取产品编码后三位作设备的代码。添加其他有意义的编号时，建议将最能标识设备的产品编码放在最后三位。第6页共21页第5页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共21页6．设备管理。自动生成代码：按公司ISO9000文件规定，公共设备分类编号作业指导书GCWY7.17-02GCWY--/---第7页共21页第6页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共21页表示为公诚表示设备序号物业公司表示楼宇编号表示为各专业分类表示设备代码表示楼层表示设备位置1设备编号规定1.1设备编号内容包括枢纽大厦机电设备，以表格形式分列如下：高压配电柜GPG消防电梯XFT给水池GSC减压阀JYF变压器BYQ客梯KDT潜水泵QSB楼层配电柜LPG柴油发电机FDJ货梯HDT冷却泵LQB擦窗机CCJ低压配电柜DPG扶梯FUT冷冻泵LDB减压阀JYF风机盘管FPG冷却塔LQT空调风柜KFG给水箱GSX第8页共21页第7页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共21页生活给水泵GSB空调主机KTJ消防弱电XRD1.2《设备清单》内容包括系统分类、设备编号、设备名称、设备型号规格、主要参数和安装位置。1.3系统分类及排列顺序为：供配电系统——给排水系统——电梯——空调——消防系统——楼宇自控系统。每一系统又以如下排列顺序进行分类：1.3.1供配电系统：高压配电柜—...
