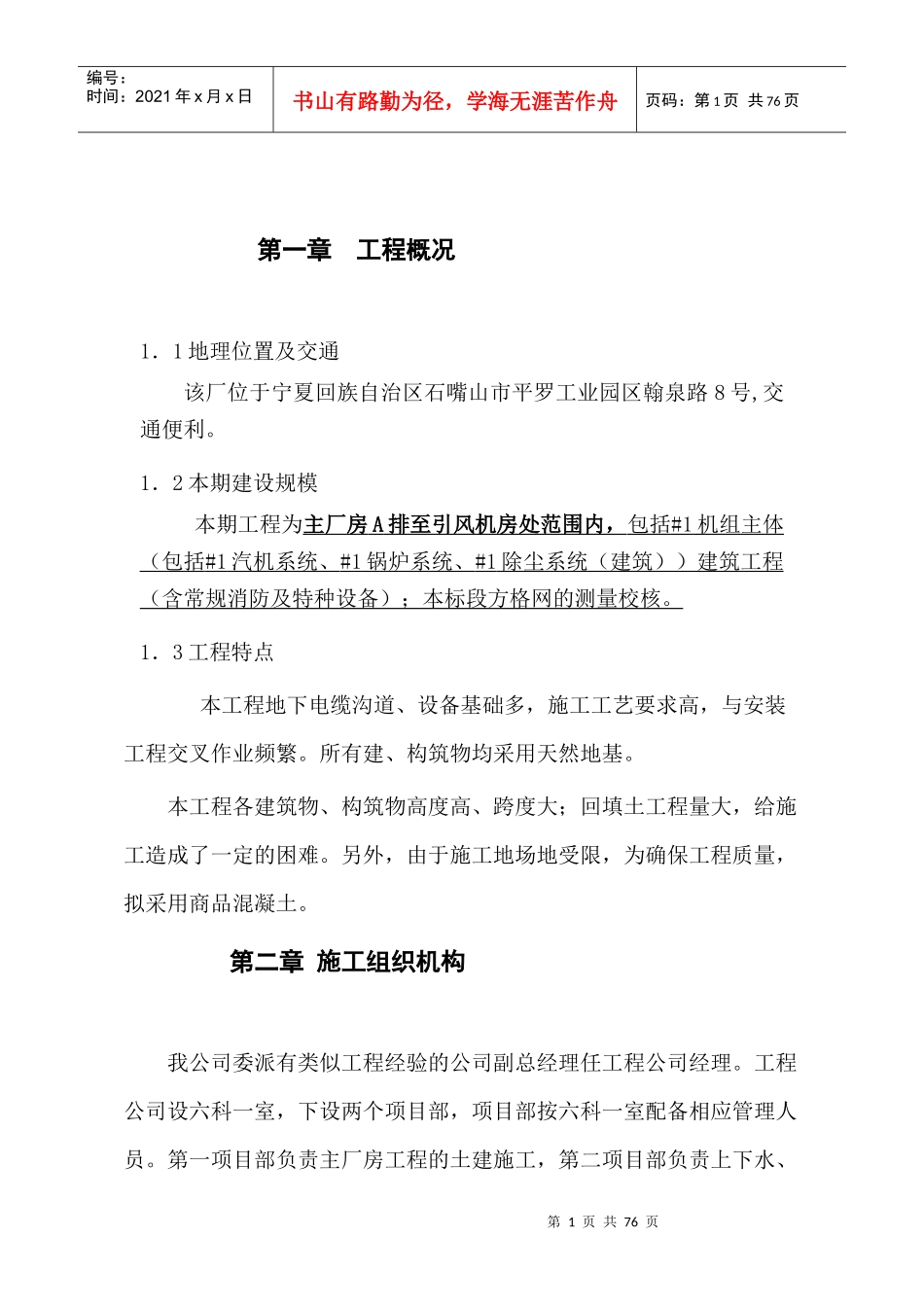

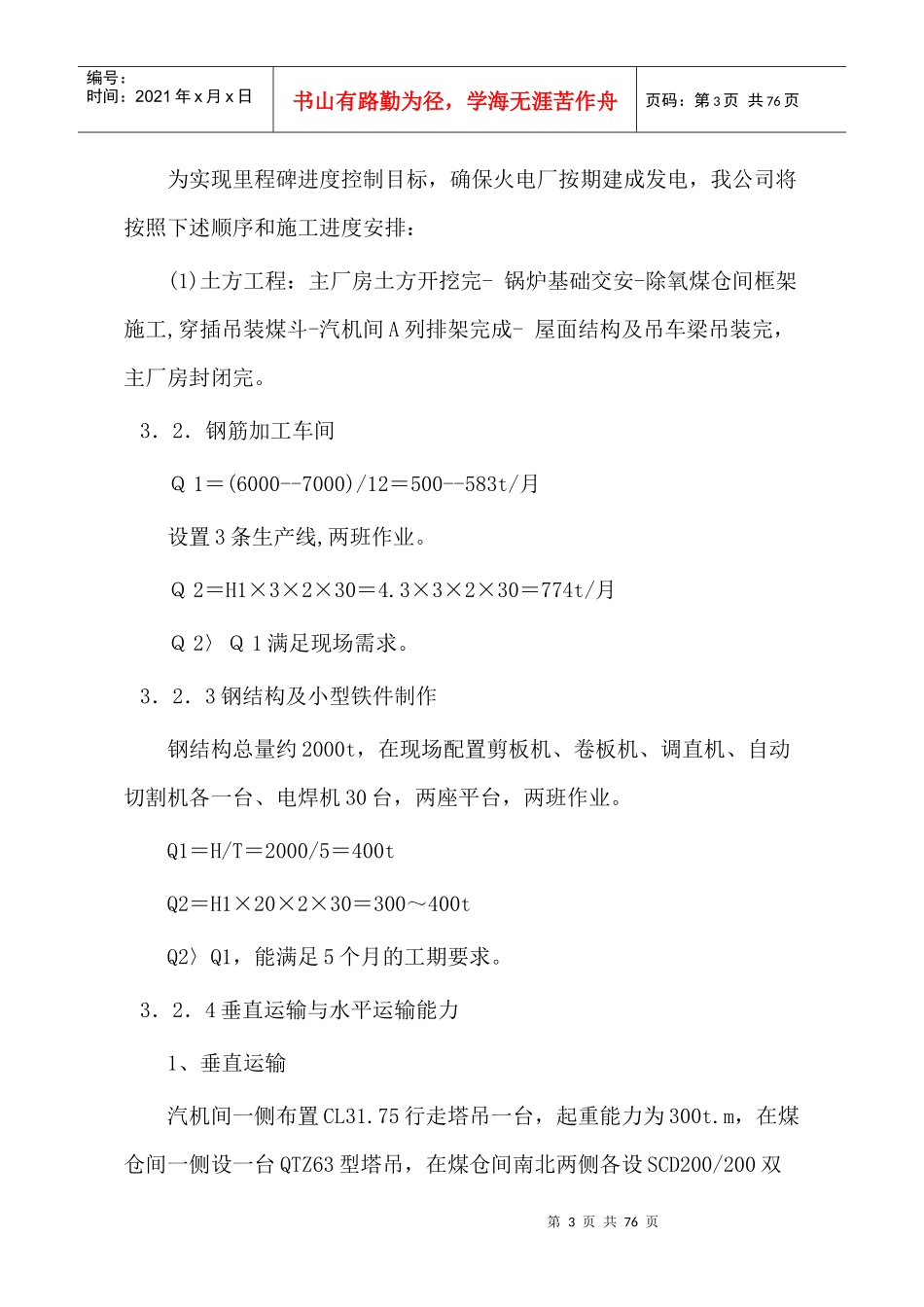

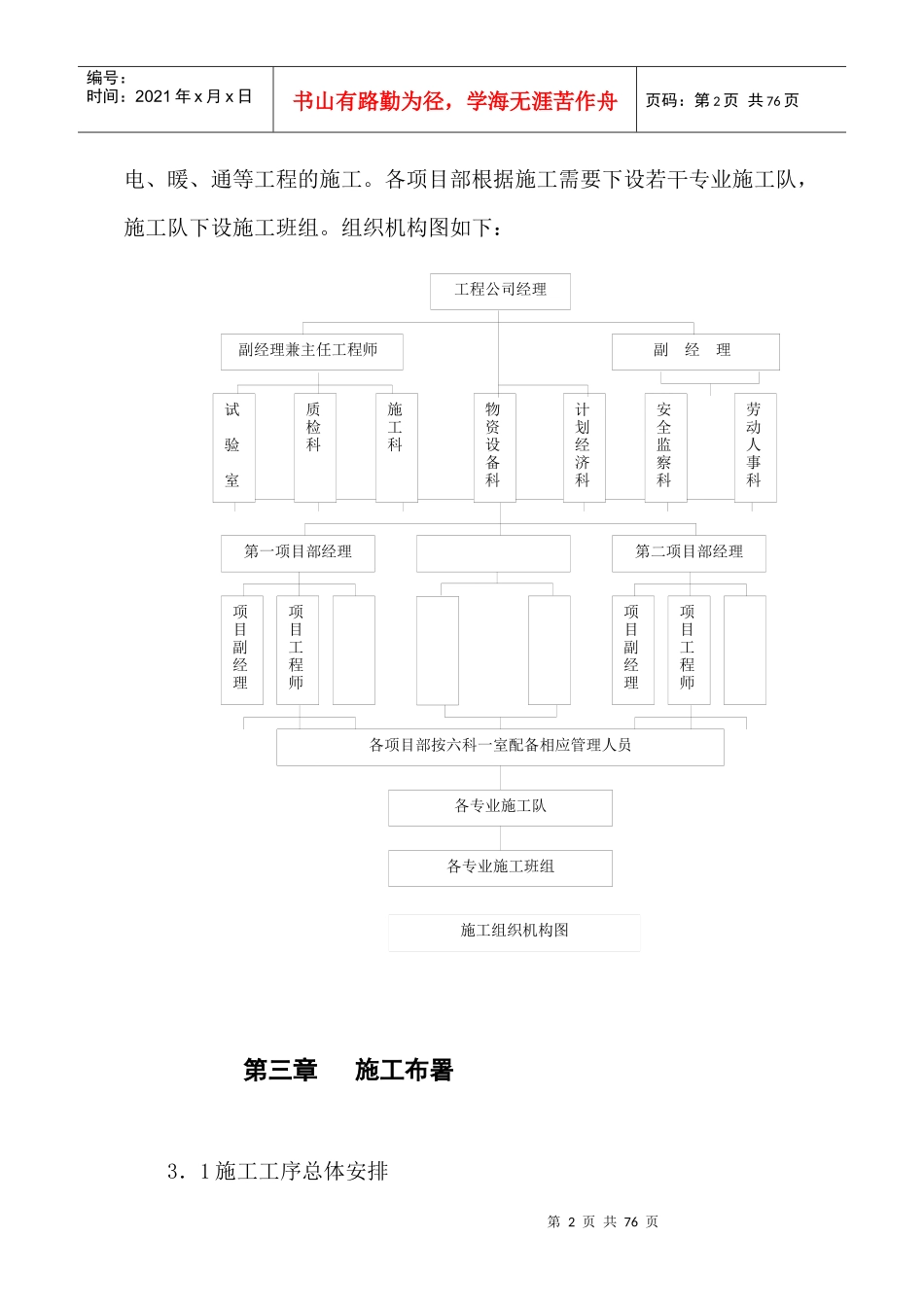

第1页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共76页第一章工程概况1．1地理位置及交通该厂位于宁夏回族自治区石嘴山市平罗工业园区翰泉路8号,交通便利。1．2本期建设规模本期工程为主厂房A排至引风机房处范围内，包括#1机组主体（包括#1汽机系统、#1锅炉系统、#1除尘系统（建筑））建筑工程（含常规消防及特种设备）；本标段方格网的测量校核。1．3工程特点本工程地下电缆沟道、设备基础多，施工工艺要求高，与安装工程交叉作业频繁。所有建、构筑物均采用天然地基。本工程各建筑物、构筑物高度高、跨度大；回填土工程量大，给施工造成了一定的困难。另外，由于施工地场地受限，为确保工程质量，拟采用商品混凝土。第二章施工组织机构我公司委派有类似工程经验的公司副总经理任工程公司经理。工程公司设六科一室，下设两个项目部，项目部按六科一室配备相应管理人员。第一项目部负责主厂房工程的土建施工，第二项目部负责上下水、第2页共76页第1页共76页第一项目部经理项目副经理项目工程师第二项目部经理项目副经理项目工程师各项目部按六科一室配备相应管理人员各专业施工队各专业施工班组施工组织机构图工程公司经理物资设备科质检科施工科安全监察科劳动人事科计划经济科试验室副经理兼主任工程师副经理编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共76页电、暖、通等工程的施工。各项目部根据施工需要下设若干专业施工队，施工队下设施工班组。组织机构图如下：第三章施工布署3．1施工工序总体安排第3页共76页第2页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共76页为实现里程碑进度控制目标，确保火电厂按期建成发电，我公司将按照下述顺序和施工进度安排：(1)土方工程：主厂房土方开挖完-锅炉基础交安-除氧煤仓间框架施工,穿插吊装煤斗-汽机间A列排架完成-屋面结构及吊车梁吊装完，主厂房封闭完。3．2．钢筋加工车间Ｑ1＝(6000--7000)/12＝500--583t/月设置3条生产线,两班作业。Ｑ2＝H1×3×2×30＝4.3×3×2×30＝774t/月Ｑ2〉Ｑ1满足现场需求。3．2．3钢结构及小型铁件制作钢结构总量约2000t，在现场配置剪板机、卷板机、调直机、自动切割机各一台、电焊机30台，两座平台，两班作业。Q1＝H/T＝2000/5＝400tQ2＝H1×20×2×30＝300～400tQ2〉Q1，能满足5个月的工期要求。3．2．4垂直运输与水平运输能力1、垂直运输汽机间一侧布置CL31.75行走塔吊一台，起重能力为300t.m，在煤仓间一侧设一台QTZ63型塔吊，在煤仓间南北两侧各设SCD200/200双第4页共76页第3页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共76页笼施工电梯一台。2、水平运输砼运输采用3台HCJ5260G搅拌运输车，其它构件或材料运输采用40t、15t拖车各两台，15t汽车三台，8t汽车两台。3．2．5砼预制构件生产构件预制场布置钢筋切断机，对焊机各一台，钢筋冷拉线一条，生产线2条，长度100m。3．2．6施工用电主厂房施工区总负荷:塔吊199KVA砼输送泵360KVA电梯88KVA其他设备250KVA照明50KVA─────────────合计:623KVA生产临建区总负荷:钢筋成型280KVA钢结构加工320KVA第5页共76页第4页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共76页预制厂150KVA其他设备及照明400KVA─────────────合计:1150KVA3．2．7施工用水考虑直接生产用水、机械用水、生活用水、消防用水、绿化用水，总用水量为：Ｑ＝0.5×(110＋15＋54＋2)＝90.5t/h第四章施工方案及主要分部分项的施工方法4．1主要施工方案及主要工艺措施4．1．1临时用电施工方案临时用电严格执行三相五线制。根据工程实际，共设置XL-1型配电箱8台，其中一、二、三、四配电箱电源均引自1#施工配电室，五、六、七、八配电箱电源均引自2#施工配电室（8#配电箱为9米平台使用）；电缆敷设采用直接埋地敷设；为保证安全，在配电箱处做重复接地。本工程施工程序基本上按以下步骤进行：配电箱定位——基座制做——电缆沟开挖——电缆敷设——电缆沟回填——配电箱安装——第6页共76页第5页共76页编...
