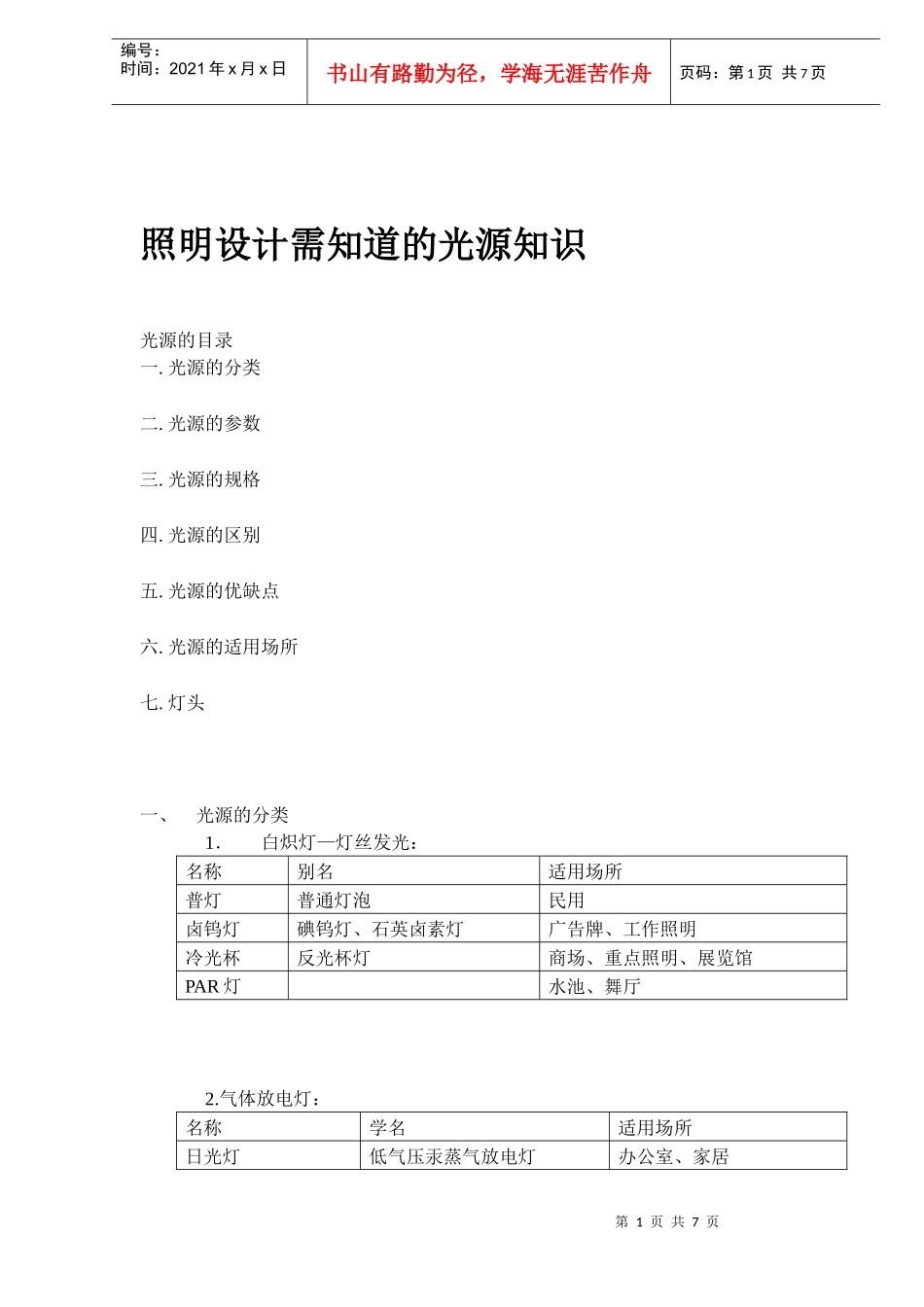

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页照明设计需知道的光源知识光源的目录一.光源的分类二.光源的参数三.光源的规格四.光源的区别五.光源的优缺点六.光源的适用场所七.灯头一、光源的分类1．白炽灯—灯丝发光：名称别名适用场所普灯普通灯泡民用卤钨灯碘钨灯、石英卤素灯广告牌、工作照明冷光杯反光杯灯商场、重点照明、展览馆PAR灯水池、舞厅2.气体放电灯：名称学名适用场所日光灯低气压汞蒸气放电灯办公室、家居第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页电子式节能灯各种场所汞灯高气压汞蒸气放电灯厂房、路灯高压钠灯用于道路灯具金属卤化物灯适用各种场所二：光源的参数1.光通量（Φ）单位：流明（lm）定义：光源发射并被人的眼睛接收的能量之总和。功率光源光通量（lm）400W高压钠灯480001000W普灯100001000W卤素灯200002.寿命(h)光源寿命（小时）高压钠灯10000卤素灯30003.显色性（Ra）定义：光源对于物体自然原色的呈现程度Ra数值越接近100，表示显色性越好。表一光源显色指数（Ra）普灯100卤素灯100日光灯65汞灯45钠灯20第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页金卤灯65表二Ra感觉用途>90极好对色彩鉴别要求极高的场所，如印刷.印染品检验等80-90很好彩色电视转播.陈列的展品照明65-80较好室内照明50-65中等室外照明<50较差对色彩要求不高的场所，如停车场.货场等4.色温（K）光源点燃后的光色与标准黑体加热到某一温度时的光色相同，该黑体当时的绝对温度称为光源的色温.表一类别色温暖色<3300K中间色3300-5000K冷色>5000K表二实例色温日光灯5000K金卤灯4000K钠灯2000K普灯2100K第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页表三色温感知光色感觉照明效果2000-3000K日出0.5小时金黄-白中带红温暖稳重3000K-4500K日出2小时白中带黄中间偏暖自然4500K-5600K日出4小时白中间舒适>5600K阴天白中带蓝中间偏凉耀眼K值越撕，光色越偏红。K值越高，光色越偏蓝。5.光强（I）一般来讲，光线都是向不同方向发射的，并且强度各异。可见光在某一特定方向角内所发射的强度就叫做光强（I）。6.照度（E）单位：勒克司（LX）照度（E）是光通量与被照射面积之间的此例系数。1LX即指1Lm的光通量平均分布在面积1平方米的平面上的明亮度。7.辉度单位：坎德拉/平方米（cd/平方米）辉度（L）是表示眼睛从某一方向所看到物体反射光的强度。8.光线和辐射光是电磁波辐射到人的眼睛，经视觉神经转换为光线，即能被肉眼看见的那部分光谱。这类射线的波长范围在360到830之间，仅仅是电磁辐射光谱非常小的一部分。9.最重要光学公式光强（cd）I特定角度内的光通量特定角度Ω（sr）照度(lx)E落在物体表面上光通量照明表面面积照度(lx)E光强[以米为单位的距离(m)]²第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页辉度（cd/m²）L光强（cd）被观察表面的面积(m)²光效（lm/w）h发射的光通量耗电量(W)三.光源的规格1.三大光源公司GE通用美国Philis飞利浦荷兰OSRAM欧司朗德国2.金卤灯表一飞利浦HPT-T400单端金卤灯400W飞利浦MHN-TD150双端金卤灯150W表二欧司朗HQI-T管状单端金卤灯欧司朗HQI-E椭圆型单端金卤灯欧司朗HQI-TS双端金卤灯表三普通金卤灯MJHIT表三高压钠灯飞利浦SON-T第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页欧司朗NAV-T普通HPS表四常用规格灯埋地灯、草坪灯70W-150W路灯灯具250W-400W四．光源的区别汞灯外壳涂粉金卤灯石英发光内管（透明）钠灯陶瓷发光内管（雾状、非透明）五.光源的优缺点名称优点缺点普灯1.价廉2.一点就亮3.显色性好1.光效好2.寿命短节能灯1.光效较高2.寿命较长3.光线柔和1.价格贵金卤灯1.光效高2.寿命长1.须带镇流器、触发器2.再次启动能力差第7页共7页第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页3.显色性好3.电源要求高钠...
