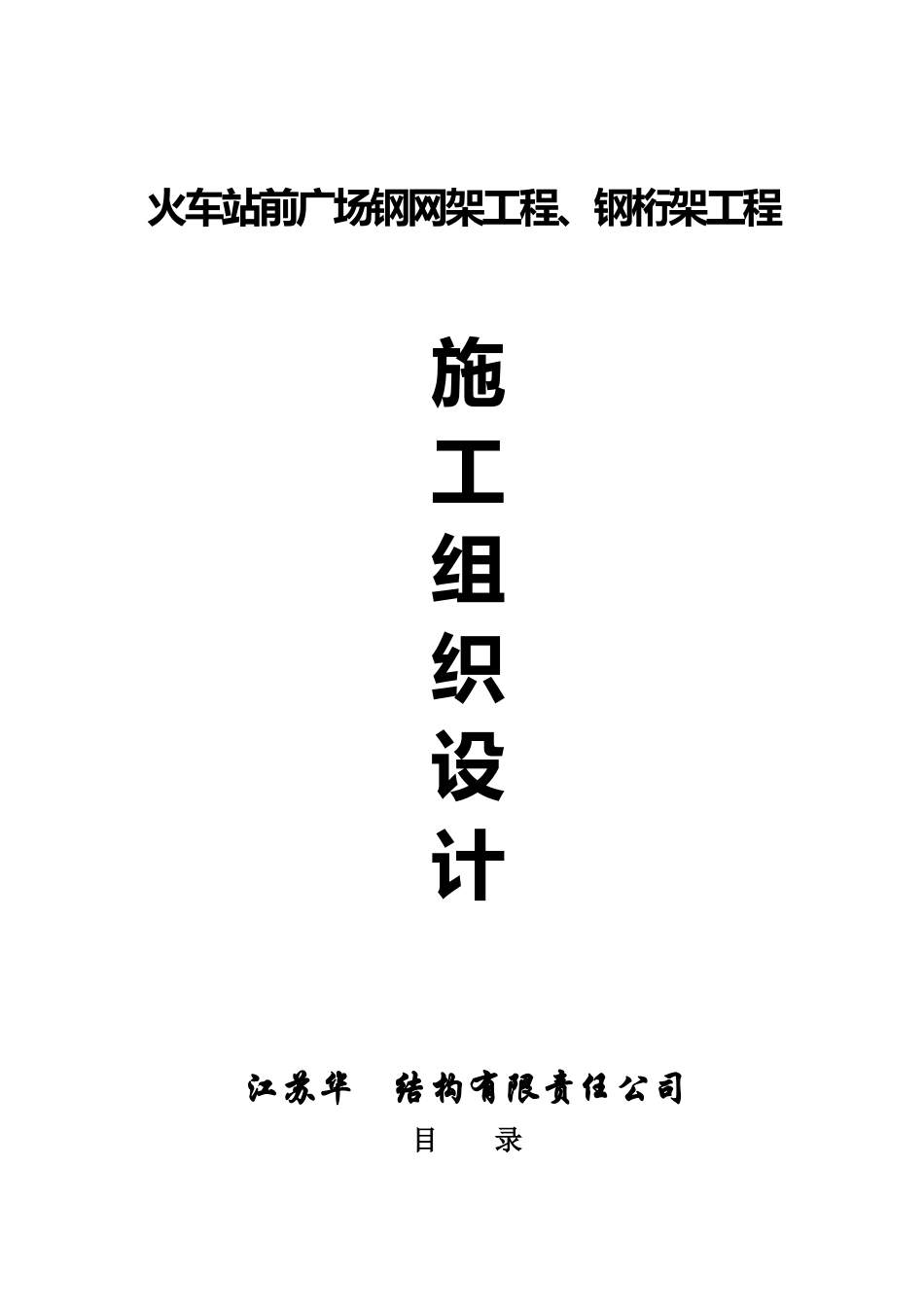

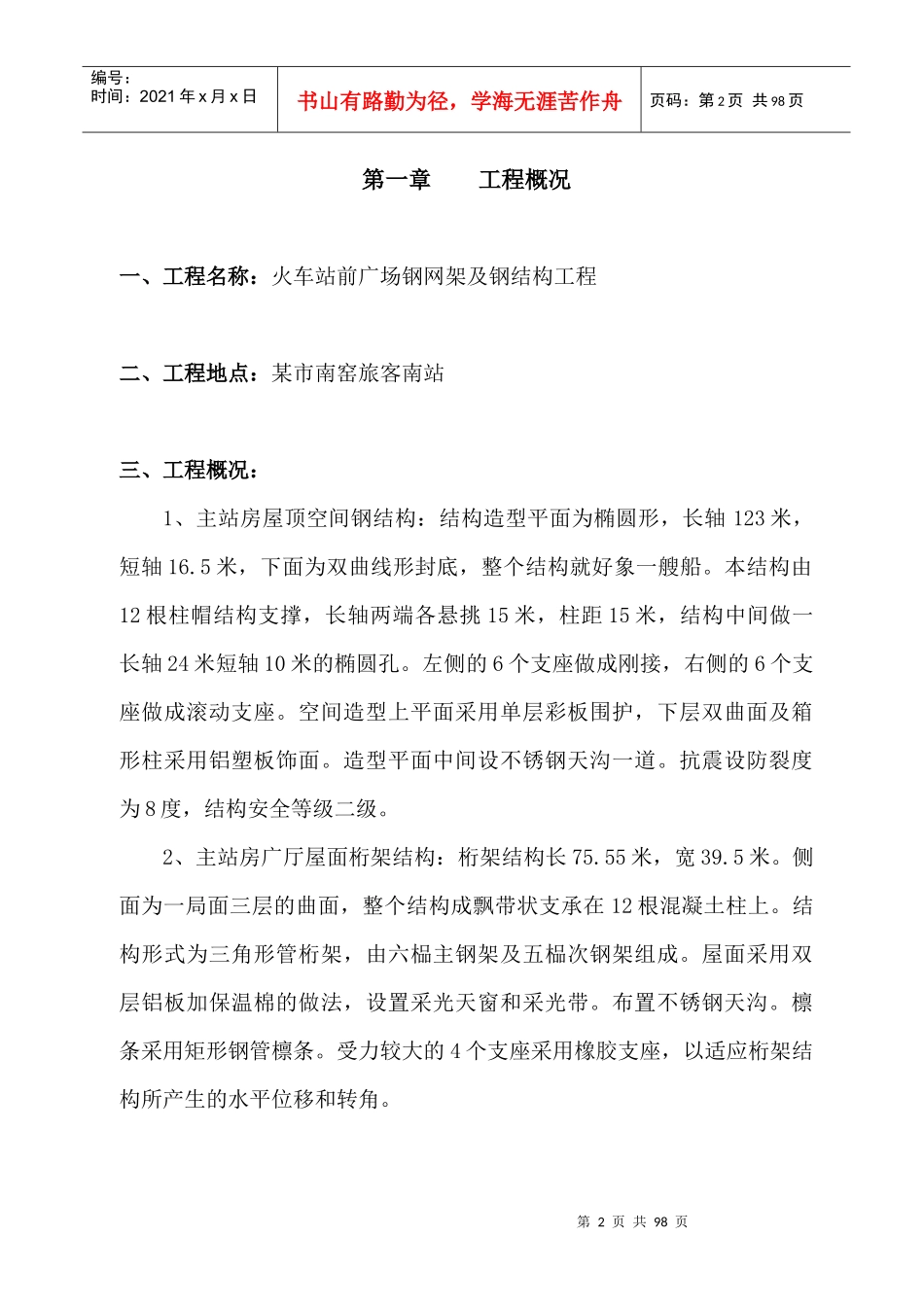

火车站前广场钢网架工程、钢桁架工程江苏华结构有限责任公司目录施工组织设计第1页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共98页第一章工程概况------------------------------------------------------2第二章编制依据及工程量-----------------------------------------4第三章原材料采购质量控制---------------------------------------5第四章钢结构构件制作焊接技术---------------------------------9第五章钢构件的包装与运输--------------------------------------12第六章现场安装手工电弧焊焊接技术--------------------------15第七章施工准备及工期进度计划---------------------------------25第八章主站房广厅屋面钢桁架施工方法及质量保证措施----27第九章主站房屋顶钢网架结构施工方法及质量保证措施----42第十章劳动力、机械设备组织-----------------------------------53第十一章项目工程管理机构及职责--------------------------------55第十二章钢结构表面涂装工程--------------------------------------59第十三章施工及消防安全--------------------------------------------67第十四章文明施工和环境保护--------------------------------------78第十五章工程竣工、竣工验收、交接-------------------------------80附表---------------------------------------------------------------84第2页共98页第1页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共98页第一章工程概况一、工程名称：火车站前广场钢网架及钢结构工程二、工程地点：某市南窑旅客南站三、工程概况：1、主站房屋顶空间钢结构：结构造型平面为椭圆形，长轴123米，短轴16.5米，下面为双曲线形封底，整个结构就好象一艘船。本结构由12根柱帽结构支撑，长轴两端各悬挑15米，柱距15米，结构中间做一长轴24米短轴10米的椭圆孔。左侧的6个支座做成刚接，右侧的6个支座做成滚动支座。空间造型上平面采用单层彩板围护，下层双曲面及箱形柱采用铝塑板饰面。造型平面中间设不锈钢天沟一道。抗震设防裂度为8度，结构安全等级二级。2、主站房广厅屋面桁架结构：桁架结构长75.55米，宽39.5米。侧面为一局面三层的曲面，整个结构成飘带状支承在12根混凝土柱上。结构形式为三角形管桁架，由六榀主钢架及五榀次钢架组成。屋面采用双层铝板加保温棉的做法，设置采光天窗和采光带。布置不锈钢天沟。檩条采用矩形钢管檩条。受力较大的4个支座采用橡胶支座，以适应桁架结构所产生的水平位移和转角。第3页共98页第2页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共98页四、施工范围：主站房屋顶空间钢结构、主站房广厅屋面桁架结构、主站房其他钢结构及网架、站前广场地下室出站厅钢网架及采光顶、地面广场10个锥形采光顶、站前阳光板雨棚等工程。五、荷载情况：（1）主站房屋顶空间钢结构：基本风压：0.4KN/M2基本雪压：0.3KN/M2屋面静荷载：0.3KN/㎡下弦静荷载：0.2KN/㎡屋面活荷载：0.50KN/㎡结构重要性系数：1.0（2）主站房广厅屋面桁架结构：基本风压：0.4KN/M2基本雪压：0.3KN/M2屋面静荷载：0.35KN/㎡下弦静荷载：0.2KN/㎡屋面活荷载：0.50KN/㎡结构重要性系数：1.0第4页共98页第3页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共98页第二章编制依据及工程量一、编制依据1.《钢结构设计规范》（GBJ17-88）2.《冷弯薄壁型钢结构技术规范》（GBJ18-87）3.《网架结构设计与施工规程》（JGJ7-91）4.《钢结构工程施工及验收规范》（GB50205-2001）5.《钢结构工程质量检验评定标准》（GB50221-95）6.《建筑钢结构焊接规程》（JBJ81-91）7.《优质碳素结构钢技术条件》（GB699-88）8.《碳素结构钢》9.《钢焊缝手工超声波探伤方法和探伤结果分级》（GB11345-89）10.《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）11.《碳钢焊条》（GB5117-85）12.《结构用无缝钢管》（GBB162-87）第5页共98页第4页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5...
