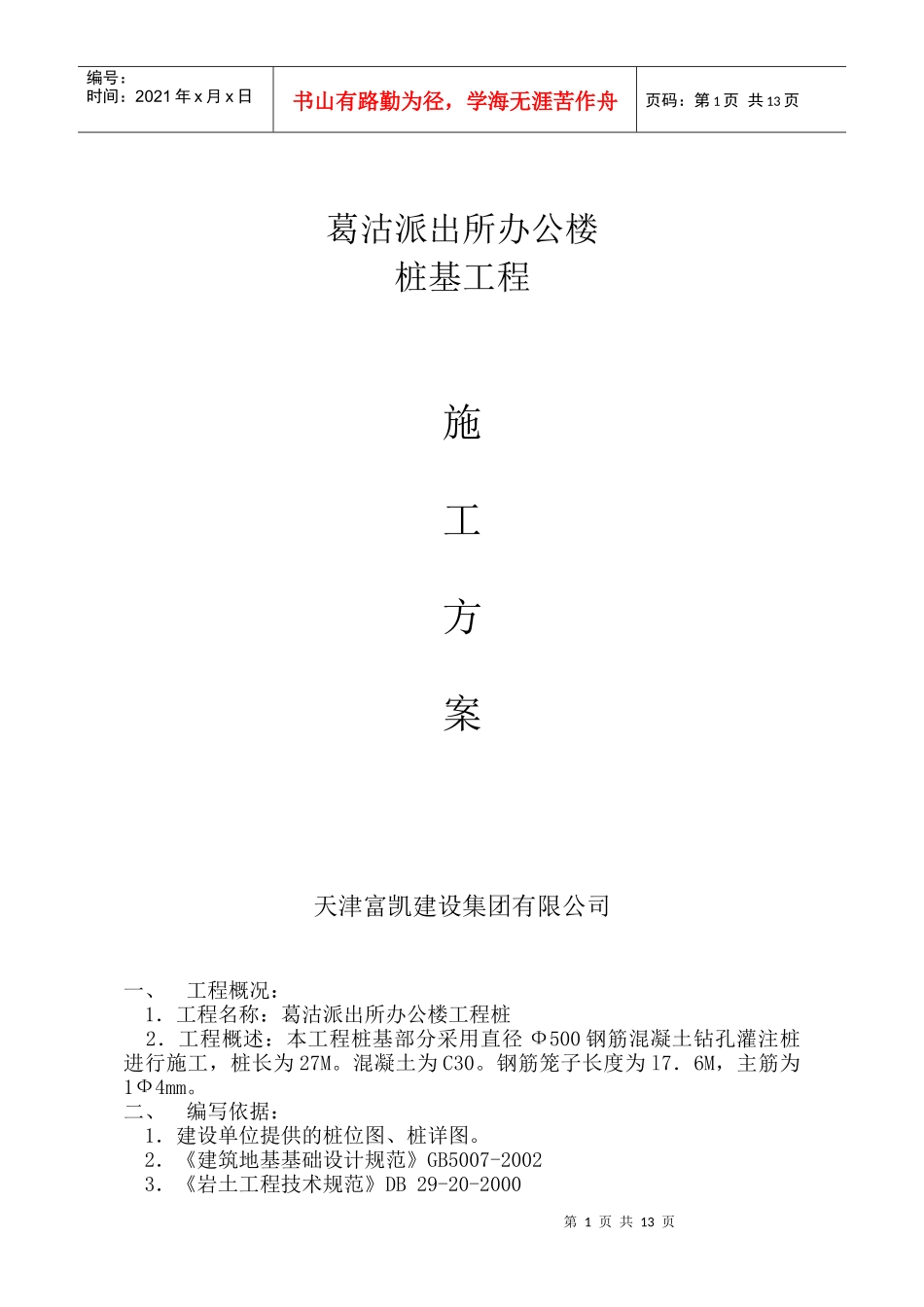

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页葛沽派出所办公楼桩基工程施工方案天津富凯建设集团有限公司一、工程概况：1．工程名称：葛沽派出所办公楼工程桩2．工程概述：本工程桩基部分采用直径Ф500钢筋混凝土钻孔灌注桩进行施工，桩长为27M。混凝土为C30。钢筋笼子长度为l7．6M，主筋为1Ф4mm。二、编写依据：1．建设单位提供的桩位图、桩详图。2．《建筑地基基础设计规范》GB5007-20023．《岩土工程技术规范》DB29-20-2000第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页4．《建筑桩基技术规范》JGJ94-94三、工程特点：1、场地软垫土，地面松软，运输困难。2、工期紧，任务重，整个现场面积分布较大。3、施工区域内，就自然地坪土质来看，该区域原来应该有建筑物，因此，要先作好翻槽工作。4为了确保工期，现场如果用电不能满足要求的话，可以在外面租赁发电机。四、施工部署：1、施工顺序：一般是从里向外施工(根据现场情况调整)2、施工数量：l52根。3、施工质量目标：钻孔桩一类桩达到95％以上，不允许出现三类桩。4、工期目标：计划工期个工作日5、安全生产及目标：杜绝因工重伤和死亡事故及重大机械设备及火灾事故的发生。6、施工进度及保证措施：为了确保葛沽派出所办公楼工程桩基工程计划工期的完成，投入钻孔桩基设备l台，根据施工进度情况调整设备。A、本工程列为我公司重点施工项目，并申报了结构海河杯，公司给予高度重视。在人力和施工机具上给予充分保证，聘任施工经验丰富、组织能力强的项目经理，并配优秀的技术管理人员，按甲方管理方法组织施工。B、工程开工前，充分做好施工准备。根据合同要求，结合材料定货与现场条件，编制切实可行的工程施工进度计划及配套的资源配备计划。随着工程的进展，在合同计划的基础上逐步完善各级计划，编制详细的作业计划。C、严格按照计划组织施工，在计划施工过程中，设专人每日收集现场施工实物量完成情况。把施工进度动态信息及时反馈到项目部，以供施工指挥人员及时掌握施王进度，便于施工现场的高度或进行必要的计划调整。D、强化安全、质量管理，使安全、质量工作不影响施工进度。E、把公司的规定和合同的进度，质量、安全奖罚条款结合起来，强化一线班组施工的工期、质量、安全承包，严格考核，奖罚分明，充分调动职工的积极性和主观能力性。7、主要资源需用计划：(1)人员计划项目经理：张明龙安全员：任立新工长：王延强质量员：李秀华第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页桩机操作手3人电焊工4人电工1人普工10人合计：45人(2)施工机具及配套设备序号名称规格型号单位数量1潜水钻机GZR．1000台l2交流电焊机BX-500-2台3五、主要施工方法：1、钻孔灌注桩施工工艺主要施工方法与质量标准：①进行测量放线，定桩位，开挖泥浆沟、泥浆池，埋设护筒。采用钢板筒，中心与桩位中心偏差不大于30mm，护筒上口应高出自然地平面l50mm，其内径应大于钻头直径lOOmm，其上部宜开设1．2个出浆孔。护筒高度应满足孔内泥浆面高度的要求。②钻孔机就位后，必须平整、稳固，确保在施工中不发生倾斜、移位。为了准确控制钻孔深度，必须在机架上作出控制深度的标尺，以便施工中进行观测、记录。③开钻前，要保证泥浆的排放畅通及排运泥浆工作准备就续方可开钻。④注水管及钻机电缆由专人负责，要随钻机的升降拉顺，绷直。⑤钻机必须先注水后进尺速度控制在lm／min为宜，碰到硬土层进尺速度应当减慢，以钻机不超过负荷为准，钻机进尺到设计深度时，可是钻第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页机空钻不进尺，同时射水。待孔底残渣磨成浆，排水泥浆比重降到l.15-1.20左右时，以手指捻浆无沙粒感觉时，即可认为清孔合格。⑥清孔终结前，应该在孔底200—300mm处取浆样，测定泥浆指标，以保证在水下混凝土浇筑时孔底沉渣符合规范要求，清孔后应立即组织水下混凝土施工，一般从清孔停止到混凝土浇注开始控制在一小时以内。⑦桩钻...
