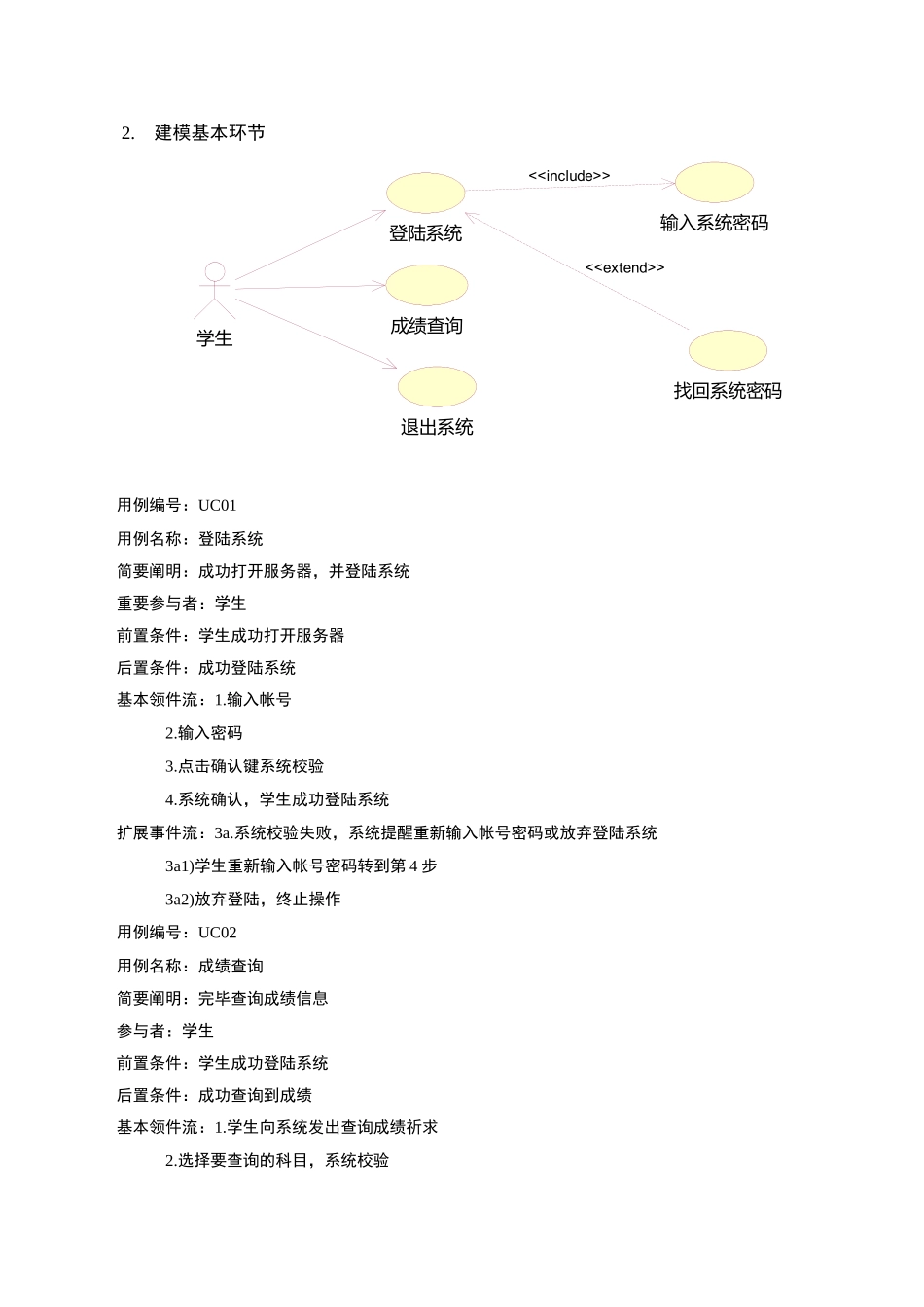

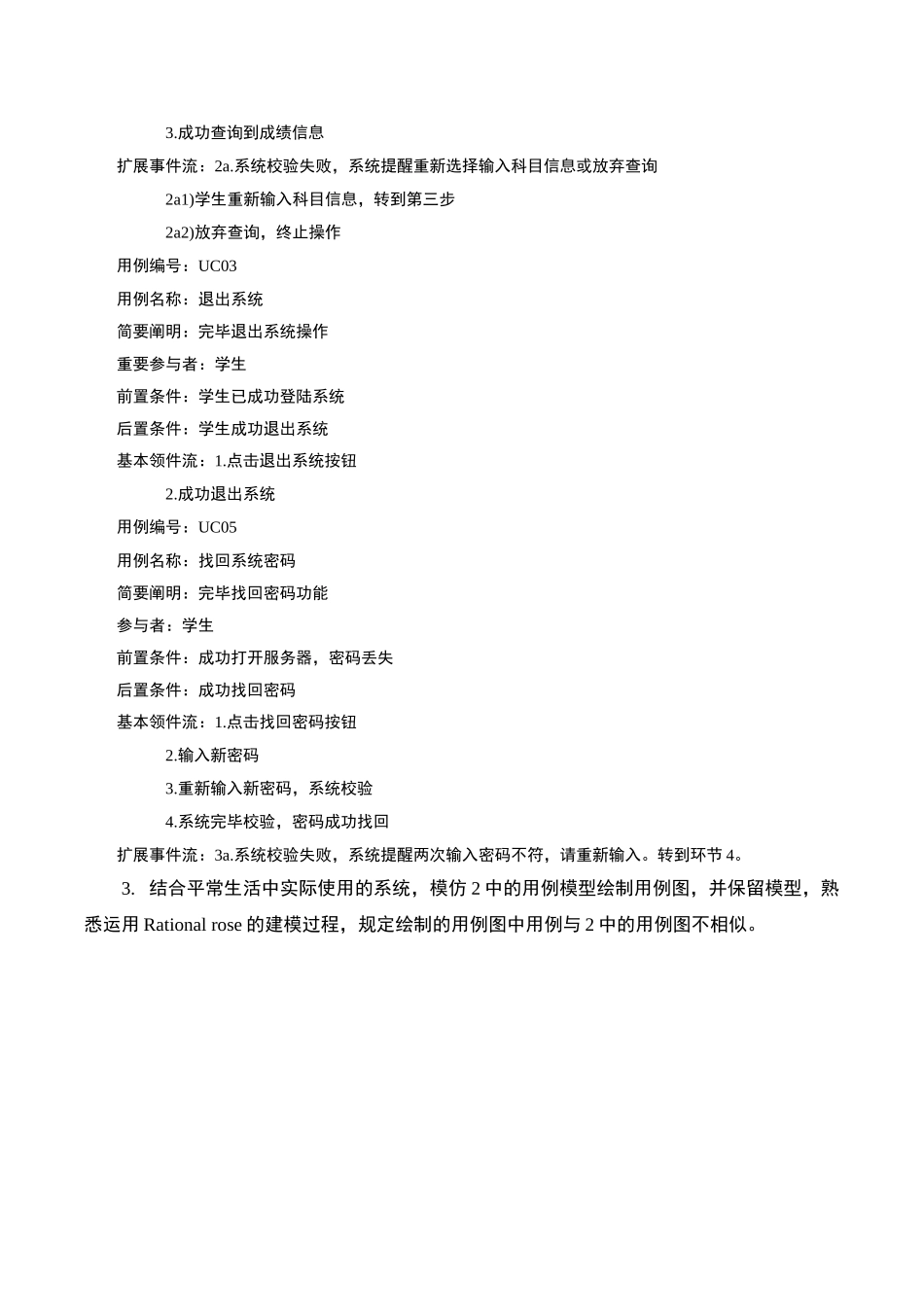

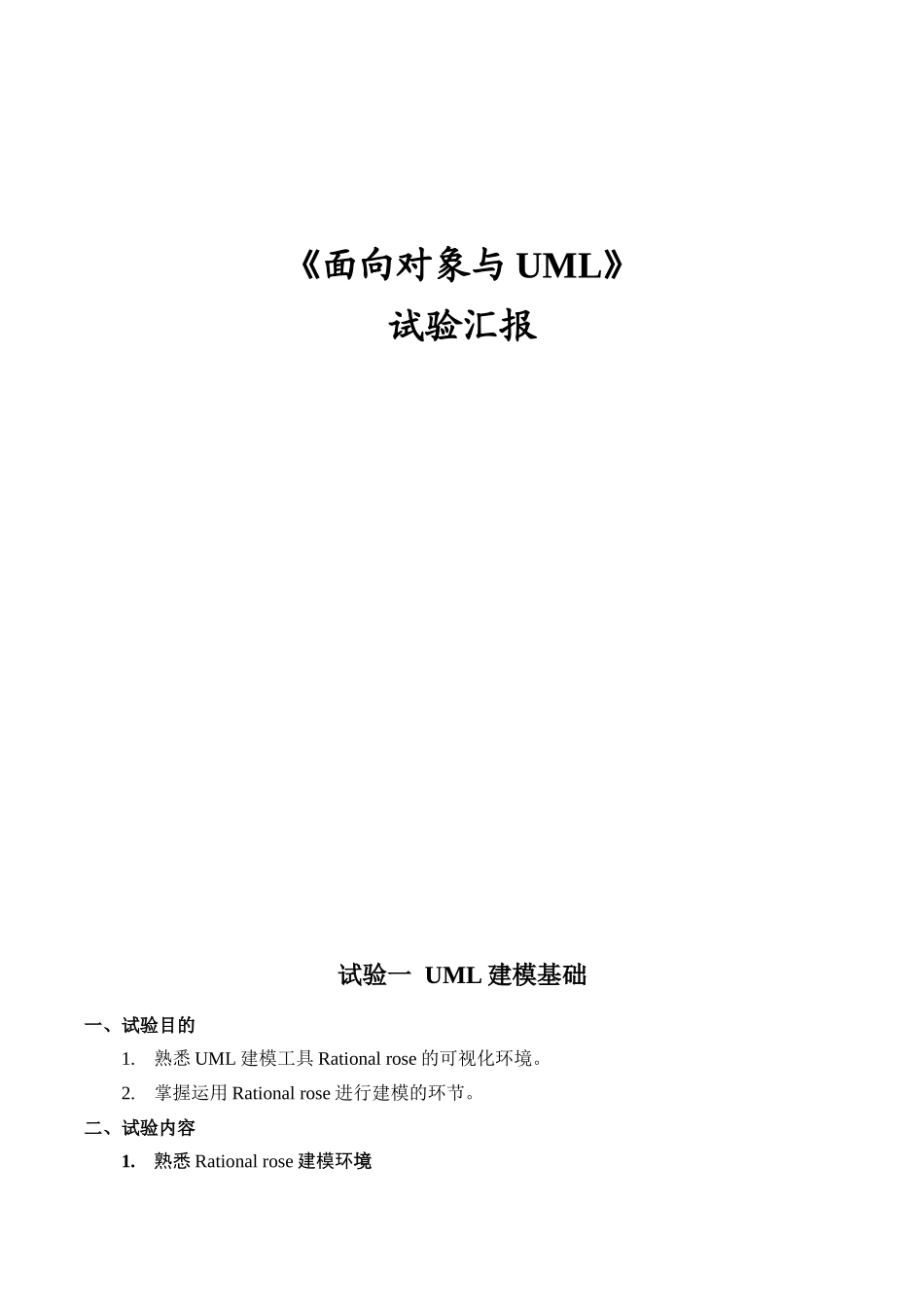

《面向对象与UML》试验汇报试验一UML建模基础一、试验目的1.熟悉UML建模工具Rationalrose的可视化环境。2.掌握运用Rationalrose进行建模的环节。二、试验内容1.熟悉Rationalrose建模环境2.建模基本环节输入系统密码找回系统密码登陆系统成绩查询退出系统学生<><>用例编号：UC01用例名称：登陆系统简要阐明：成功打开服务器，并登陆系统重要参与者：学生前置条件：学生成功打开服务器后置条件：成功登陆系统基本领件流：1.输入帐号2.输入密码3.点击确认键系统校验4.系统确认，学生成功登陆系统扩展事件流：3a.系统校验失败，系统提醒重新输入帐号密码或放弃登陆系统3a1)学生重新输入帐号密码转到第4步3a2)放弃登陆，终止操作用例编号：UC02用例名称：成绩查询简要阐明：完毕查询成绩信息参与者：学生前置条件：学生成功登陆系统后置条件：成功查询到成绩基本领件流：1.学生向系统发出查询成绩祈求2.选择要查询的科目，系统校验3.成功查询到成绩信息扩展事件流：2a.系统校验失败，系统提醒重新选择输入科目信息或放弃查询2a1)学生重新输入科目信息，转到第三步2a2)放弃查询，终止操作用例编号：UC03用例名称：退出系统简要阐明：完毕退出系统操作重要参与者：学生前置条件：学生已成功登陆系统后置条件：学生成功退出系统基本领件流：1.点击退出系统按钮2.成功退出系统用例编号：UC05用例名称：找回系统密码简要阐明：完毕找回密码功能参与者：学生前置条件：成功打开服务器，密码丢失后置条件：成功找回密码基本领件流：1.点击找回密码按钮2.输入新密码3.重新输入新密码，系统校验4.系统完毕校验，密码成功找回扩展事件流：3a.系统校验失败，系统提醒两次输入密码不符，请重新输入。转到环节4。3.结合平常生活中实际使用的系统，模仿2中的用例模型绘制用例图，并保留模型，熟悉运用Rationalrose的建模过程，规定绘制的用例图中用例与2中的用例图不相似。订餐取消订餐员工打印订餐名单编制菜单前台增加菜式修改菜式删除菜式<><><>用例编号：UC01用例名称：订餐简要阐明：完毕订餐，并提交重要参与者：员工前置条件：员工成功登陆系统后置条件：完毕订单，并提交信息基本领件流：1.员工向系统提出订单祈求2.选择食物3.确认，系统校验订餐信息4.系统确认订餐成功扩展事件流：3a.订餐信息校验失败，系统提醒重新订餐或放弃订餐。3a1).员工重新录入订餐信息转到第4步3a2).放弃订餐，终止操作。用例编号：UC02用例名称：取消订单简朴阐明：取消订单信息，并提交参与者：员工前置条件：成功登陆系统，找到订单信息后置条件：成功取消订单信息基本领件流：1.员工向系统提出取消订单祈求。2.确认，系统校验订单信息3.订单取消成功，终止操作用例编号：UC03用例名称：编制菜单简要阐明：完毕菜单编制，并存档参与者：柜台前置条件：对的成功登陆系统后置条件：成功编制菜单，并存档基本领件流：1.柜台向系统发送编制菜单祈求2.编制菜单信息3.确认，系统校验菜单信息4.系统确认新增图书，并自动存档用例编号：UC04用例名称：打印订餐名单简要阐明：完毕打印参与者：柜台前置条件：成功登陆系统，有订餐信息后置条件：成功完毕订餐名单打印基本领件流：1.向系统发出打印信息祈求2.选择打印名单3.确认，完毕打印用例编号：UC05用例名称：增长菜式简要阐明：完毕增长菜式信息参与者：前台前置条件：前台对的成功登陆系统后置条件：成功录入新增菜式，并存档基本领件流：1.前台向系统发出新增菜式祈求2.录入菜式信息3.确认，系统校验菜式信息4.系统确认新增菜式，并自动存档扩展事件流：3a.菜式信息校验失败，系统提醒重新录入菜式信息或放弃新增菜式3a1).前台重新录入菜式信息，转到第4步用例编号：UC06用例名称：修改菜式简要阐明：完毕修改菜式信息参与者：前台前置条件：前台对的成功登陆系统后置条件：成功修改菜式，并存档基本领件流：1.前台向系统发出修改菜式祈求2.录入菜式信息3.确认，系统校验菜式信息4.系统确认修改菜式，并自动存档扩展事件流：3a.菜式信息校验失败，系统提醒重新录入菜式信息或放弃修改菜式3a1).前台重新录入菜式信息，...
