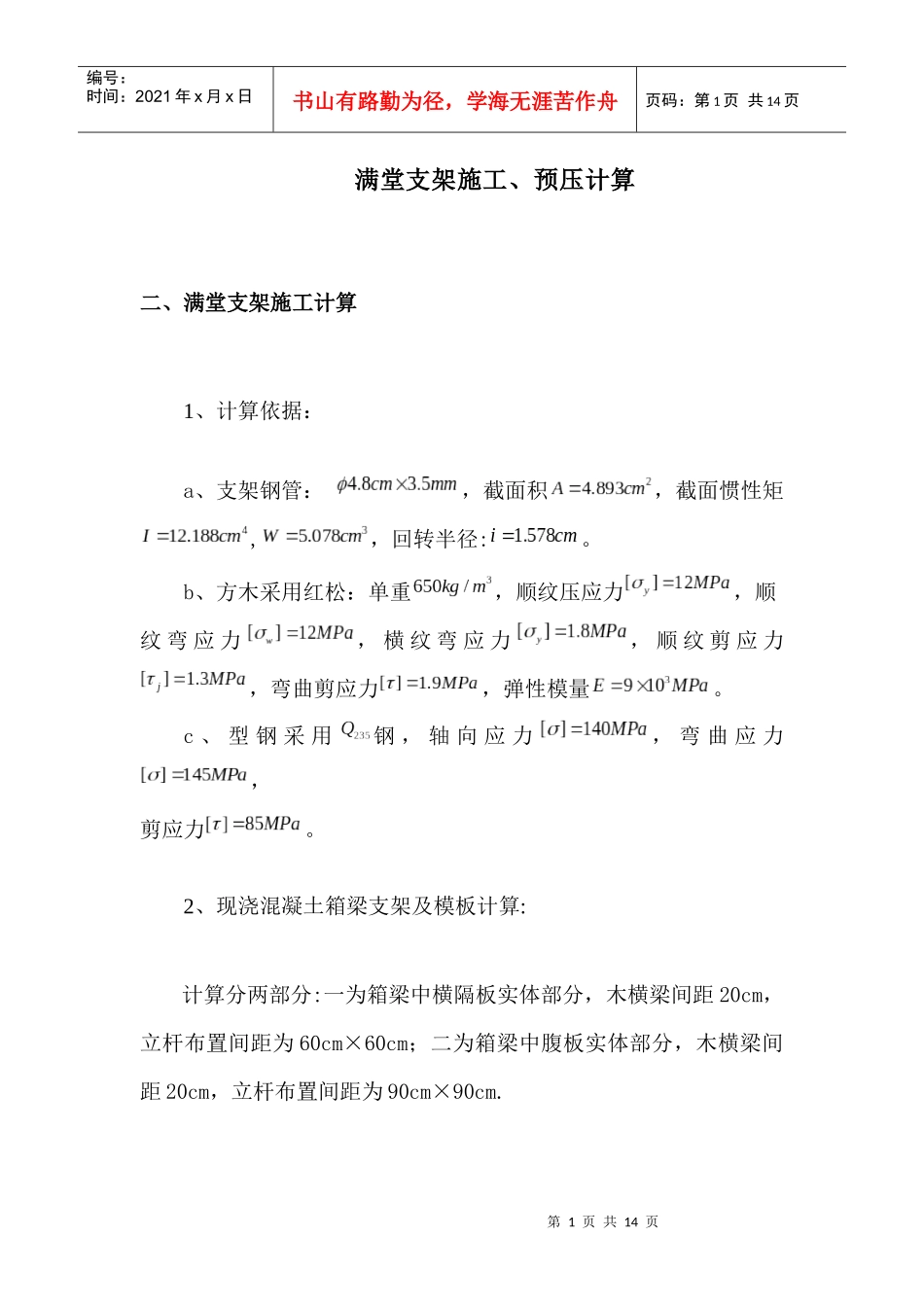

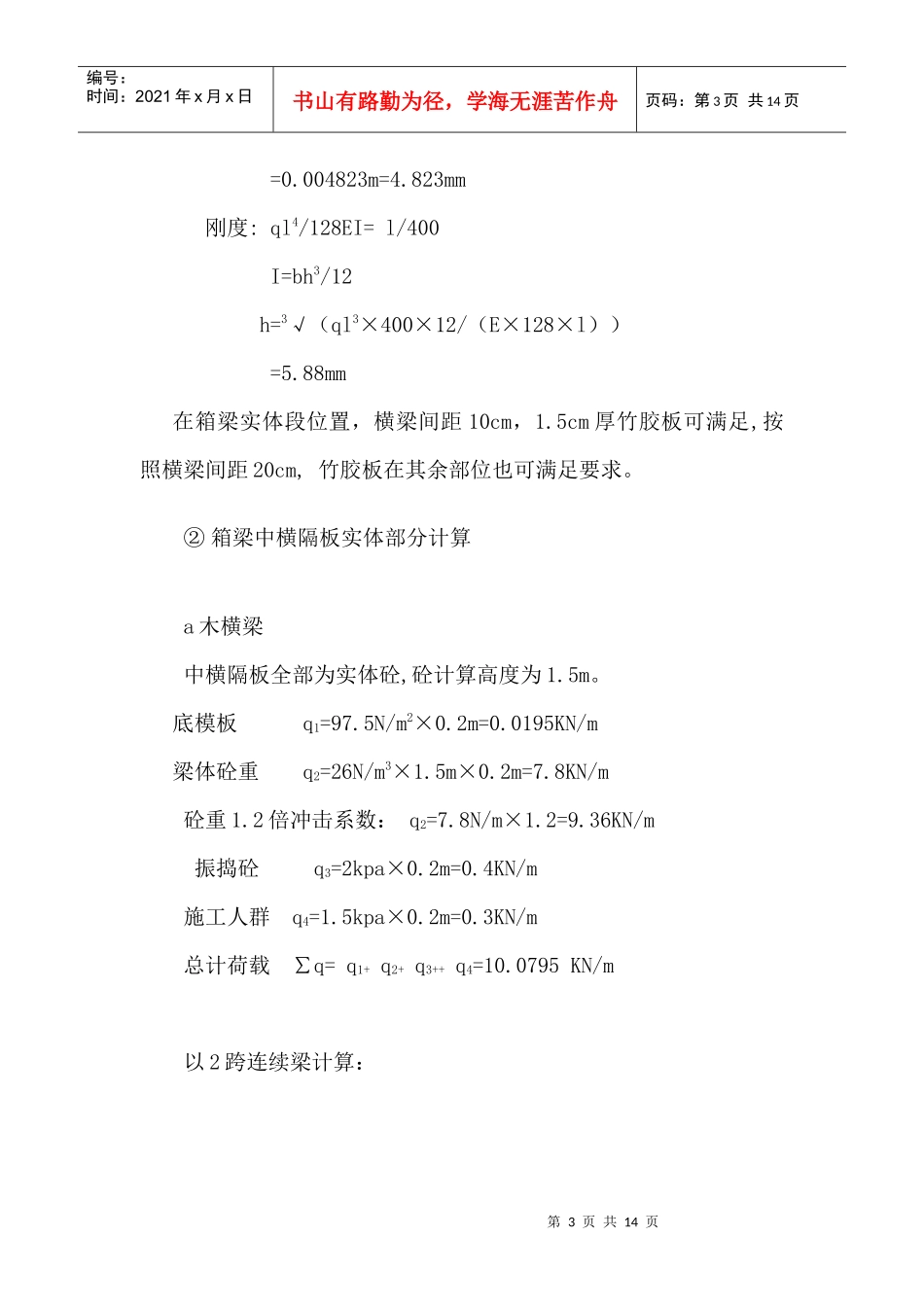

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页满堂支架施工、预压计算二、满堂支架施工计算1、计算依据：a、支架钢管：，截面积，截面惯性矩,，回转半径:。b、方木采用红松：单重，顺纹压应力，顺纹弯应力，横纹弯应力，顺纹剪应力，弯曲剪应力，弹性模量。c、型钢采用钢，轴向应力，弯曲应力，剪应力。2、现浇混凝土箱梁支架及模板计算:计算分两部分:一为箱梁中横隔板实体部分，木横梁间距20cm，立杆布置间距为60cm×60cm；二为箱梁中腹板实体部分，木横梁间距20cm，立杆布置间距为90cm×90cm.第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页①竹胶板底模计算底模采用1.5cm竹胶板，设计强度取E=9200MPa，。木横梁采用方木，跨间宽度，净距。按箱梁纵向置于中腹板处的最不利位置计算，取1m为计算长度，按单向板计算：底模板q1=97.5N/m2×1m=0.0975KN/m砼重q2=26N/m3×1.5m×1m=39KN/m砼重1.2倍冲击系数：q2=39N/m×1.2=46.8KN/m振捣砼q3=2kpa×1m=2KN/m施工人群q4=1.5kpa×1m=1.5KN/m总计荷载∑q=q1+q2+q3++q4=50.3975KN/m强度:ql2/10=［σ］×bh2/6h=√（ql2×6/（10×［σ］×b））第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页=0.004823m=4.823mm刚度:ql4/128EI=l/400I=bh3/12h=3√（ql3×400×12/（E×128×l））=5.88mm在箱梁实体段位置，横梁间距10cm，1.5cm厚竹胶板可满足,按照横梁间距20cm,竹胶板在其余部位也可满足要求。②箱梁中横隔板实体部分计算a木横梁中横隔板全部为实体砼,砼计算高度为1.5m。底模板q1=97.5N/m2×0.2m=0.0195KN/m梁体砼重q2=26N/m3×1.5m×0.2m=7.8KN/m砼重1.2倍冲击系数：q2=7.8N/m×1.2=9.36KN/m振捣砼q3=2kpa×0.2m=0.4KN/m施工人群q4=1.5kpa×0.2m=0.3KN/m总计荷载∑q=q1+q2+q3++q4=10.0795KN/m以2跨连续梁计算：第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页最大支反力Rmax=1.143ql=1.143×10.0795×0.6=6.9114KN/m最大剪力Qmax=0.607ql=0.607×10.0795×0.6=3.67037KN最大弯矩Mmax=0.077ql2=0.077×10.0795×0.62=0.28KN.m最大挠度fmax=0.0632ql4/EI=12×0.0632×10079.5×0.64/(9×109×0.1×0.13)=1.1mm木横梁的强度及刚度检算：支撑处方木横放的局部承压：σab=R/A局部受压:σab=R/A=6.9114×103/(0.1×0.2×0.6)=0.576Mpa<2.6Mpa弯应力:σab=M/W=M/(ab2)/6=6×0.28×103/(0.1×0.12)=1.68Mpa<12Mpa剪应力:τmax=3Q/(2bh)=3×3.67037×103/(2×0.1×0.1)=0.55Mpa<1.9Mpa刚度:f/L=1.1/600=0.001833<0.0025第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页木横梁采用10cm×10cm方木，间距20cm可满足要求。b木纵梁木纵梁选用12cm×15cm的方木置于钢管立柱的托盘上，直接承受木横梁传递的荷载，按简支梁计算，计算跨径取立柱间距60cm。支反力R=10.3866KN，Qmax=12.61KN最大弯矩Mmax=0.96KN.m最大挠度fmax=0.933mm弯应力:σmax=M/W=M/(ab2)/6=2.133Mpa<12Mpa剪应力:τmax=3Q/(2bh)=1.051Mpa<1.9Mpa刚度:f/L=0.933/600=0.001555<0.0025木横梁采用12cm×15cm方木，间距20cm可满足要求。第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页③箱梁中腹板实体部分计算a木横梁木横梁采用方木直接承受底模传下的荷载，横梁在实体段间距20cm，木横梁置于的木纵梁上，木纵梁按60cm布置.木横梁置于箱底横隔板处的荷载：底模板q1=97.5N/m2×0.2m=0.0195KN/m振捣砼q3=2kpa×0.2m=0.4KN/m施工人群q4=1.5kpa×0.2m=0.3KN/m砼荷载一：砼高1.5m,梁体砼重q2=26N/m3×1.5m×0.2m=7.8KN/m第7页共14页第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共14页砼重1.2倍冲击系数：q2=7.8N/m×1.2=9.36KN/m总计荷载∑q=q1+q2+q3++q4=10.0795KN/m砼荷载二：砼高0.85m,梁体砼重q2=26N/m3×0.85m×0.2m=4.42KN/m砼重1.2倍冲击系数：q2=4.42KN/...
