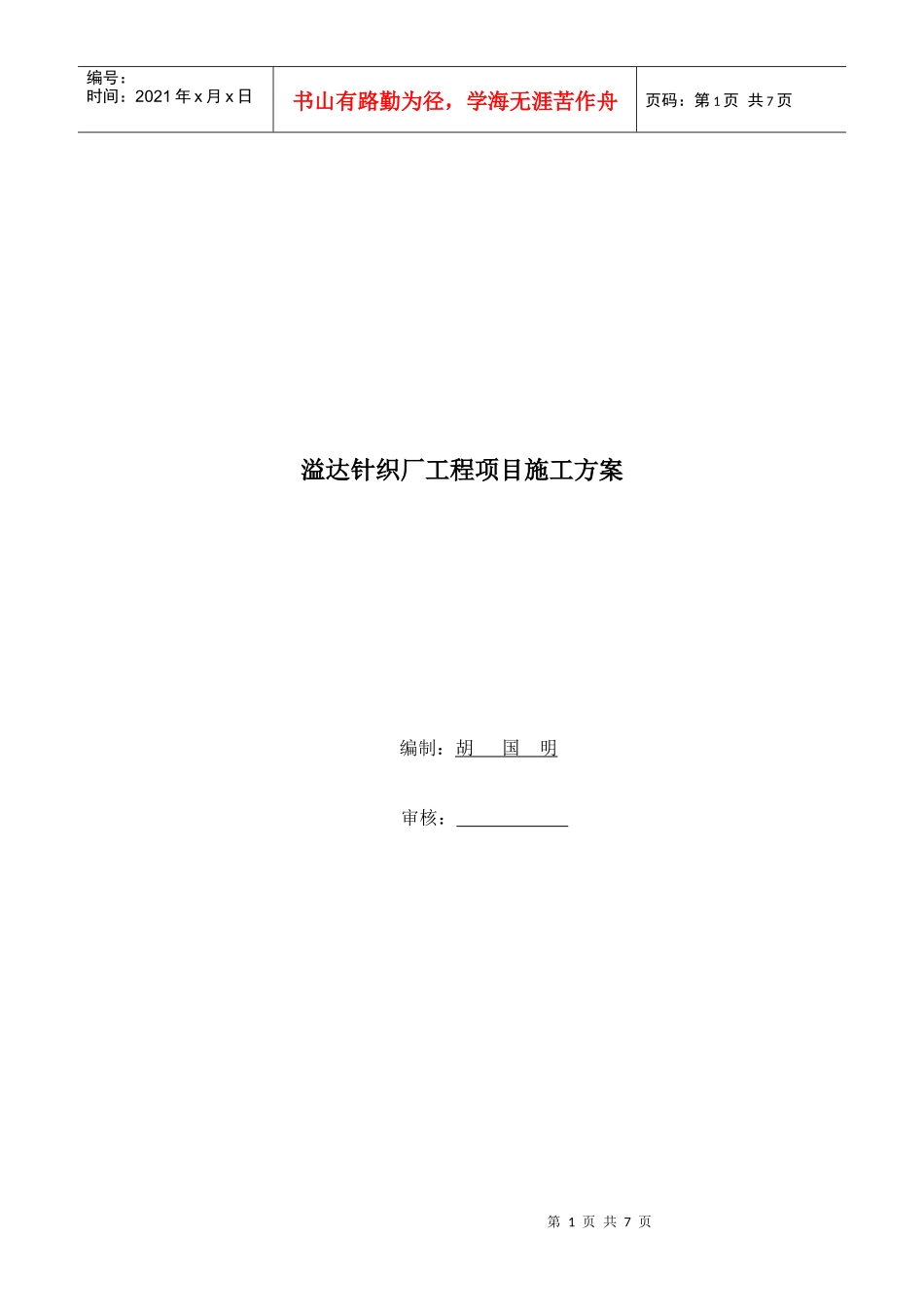

溢达公司同窗洗水厂工程项目施工方案_第1页
1/7
溢达公司同窗洗水厂工程项目施工方案_第2页
2/7

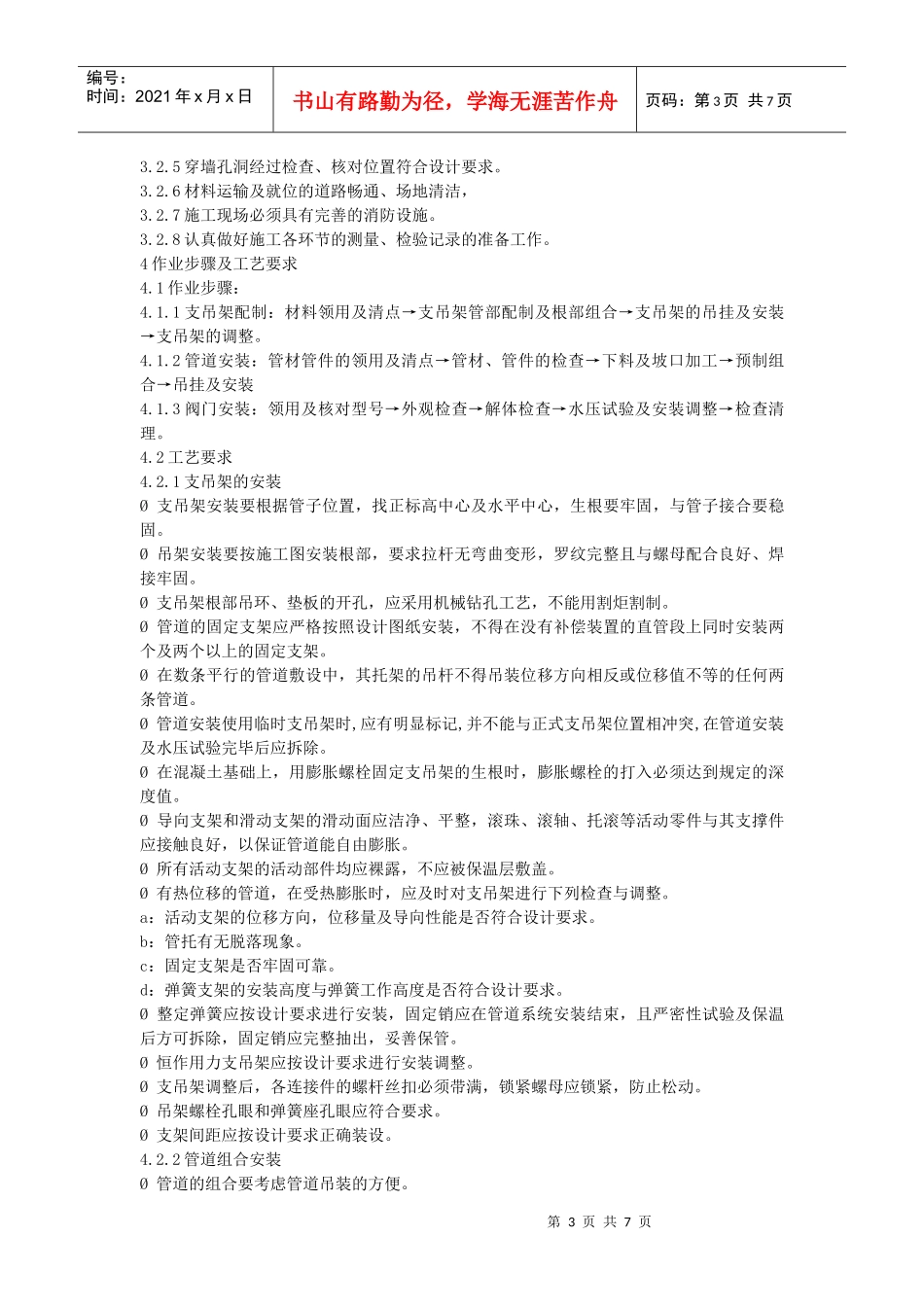

溢达公司同窗洗水厂工程项目施工方案_第3页
3/7
第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页溢达针织厂工程项目施工方案编制:胡国明审核:第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页溢达公司同窗洗水厂工程项目施工方案1工程概况:1.1系统简介本项目为溢达针织厂技改项目,主要工作量包括:车间内工艺管道安装、及管道支架的制作、安装;洗衣设备的拆除、安装。1.2主要系统参数主蒸汽管道设计压力为P=0.6Mpa,设计温度t=164℃,系统主材为20#的φ219×6钢管。压缩空气管道设计压力为P=0.4Mpa,设计温度t=50℃,系统主材为Q235-A的DN50钢管。1.3主要工程量1.3.1主蒸汽管道φ219×6管道共110米,阀门共1件,支吊架共15套。1.3.2压缩空气管道DN50管道共137米,阀门共3件,支吊架共19套。2编制依据2.1广东中轻工程设计院设计图纸:TS1844004-2009;2.2《工业金属管道工程施工及验收技术规范》GB50235-97;2.3《室内热力管道支吊架》95R417-1;2.4《YG型胀锚螺栓施工技术暂行规定》YBJ204-83;2.5《管道及设备保温》98R402;2.6《管道穿墙、屋面防雨套管》01R409.3.作业准备及条件3.1作业准备3.1.1施工人员的配备:钳工:4人;管道工:4人;起重工:3人;力工:6人。3.1.2主要工、机具的配备:链条葫芦;角向磨光机;砂轮切割机;卷扬机;自动气割机;水平尺;割炬;冲击钻等,其他机具根据需要灵活使用。3.1.3力能的供应:氧气、乙炔、氩气采用瓶装供应,施工电源及电焊机布置在主厂房.3.1.4施工场地布置:管材、管件的检查、下料、加工、预制组合等工作主要在管道组合场内进行。3.1.5施工前各施工人员认真学习作业指导书.3.1.6施工前各施工人员熟悉掌握施工图纸及现场施工布置等情况。3.1.7施工前各施工人员熟悉掌握管道安装技术规范、操作规程、质量验收标准等有关规程。3.1.8施工前制作好组合平台,组合对口用的凳子、对口包箍和焊接棚。3.2作业条件3.2.1材料必须检查清点,规格、数量应符合设计要求,材料应有合格证,合格后才能使用。3.2.2材料应防水、防尘,分类存放、标识清楚。3.2.3材料数量不符或有缺陷等情况,应作详细记录,并向技术人员反映情况.3.2.4基础经过验收、核对、具备交安条件。第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页3.2.5穿墙孔洞经过检查、核对位置符合设计要求。3.2.6材料运输及就位的道路畅通、场地清洁,3.2.7施工现场必须具有完善的消防设施。3.2.8认真做好施工各环节的测量、检验记录的准备工作。4作业步骤及工艺要求4.1作业步骤:4.1.1支吊架配制:材料领用及清点→支吊架管部配制及根部组合→支吊架的吊挂及安装→支吊架的调整。4.1.2管道安装:管材管件的领用及清点→管材、管件的检查→下料及坡口加工→预制组合→吊挂及安装4.1.3阀门安装:领用及核对型号→外观检查→解体检查→水压试验及安装调整→检查清理。4.2工艺要求4.2.1支吊架的安装Ø支吊架安装要根据管子位置,找正标高中心及水平中心,生根要牢固,与管子接合要稳固。Ø吊架安装要按施工图安装根部,要求拉杆无弯曲变形,罗纹完整且与螺母配合良好、焊接牢固。Ø支吊架根部吊环、垫板的开孔,应采用机械钻孔工艺,不能用割炬割制。Ø管道的固定支架应严格按照设计图纸安装,不得在没有补偿装置的直管段上同时安装两个及两个以上的固定支架。Ø在数条平行的管道敷设中,其托架的吊杆不得吊装位移方向相反或位移值不等的任何两条管道。Ø管道安装使用临时支吊架时,应有明显标记,并不能与正式支吊架位置相冲突,在管道安装及水压试验完毕后应拆除。Ø在混凝土基础上,用膨胀螺栓固定支吊架的生根时,膨胀螺栓的打入必须达到规定的深度值。Ø导向支架和滑动支架的滑动面应洁净、平整,滚珠、滚轴、托滚等活动零件与其支撑件应接触良好,以保证管道能自由膨胀。Ø所有活动支架的活动部件均应裸露,不应被保温层敷盖。Ø有热位移的管道,在受热膨胀时,应及时对支吊架进行下列检查与调整。a:活动支架的位移方向,位移量及导向性能是否符合设计要求。b:管托有无脱落现象。c:固定支架是否牢固可靠。d:...
