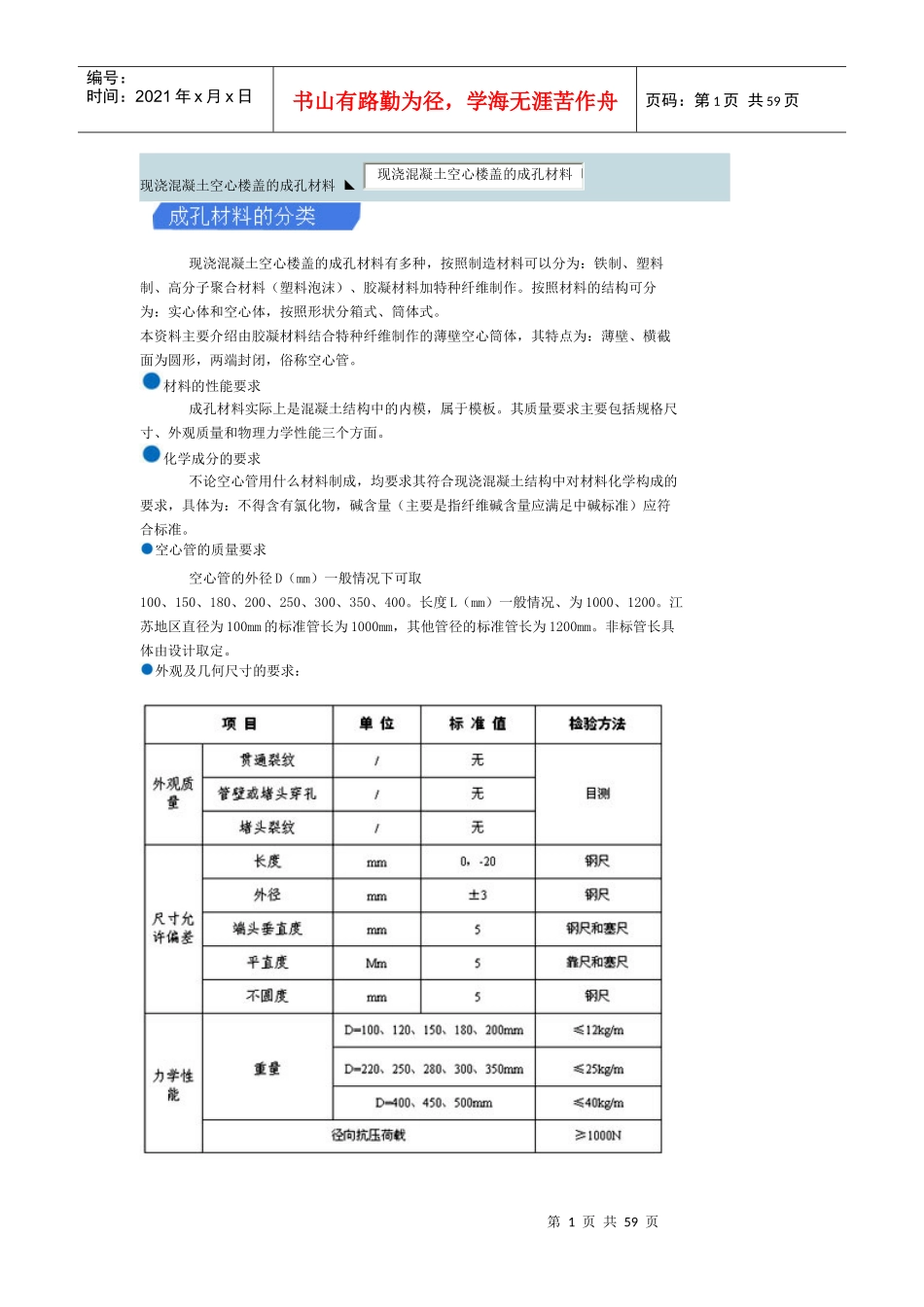

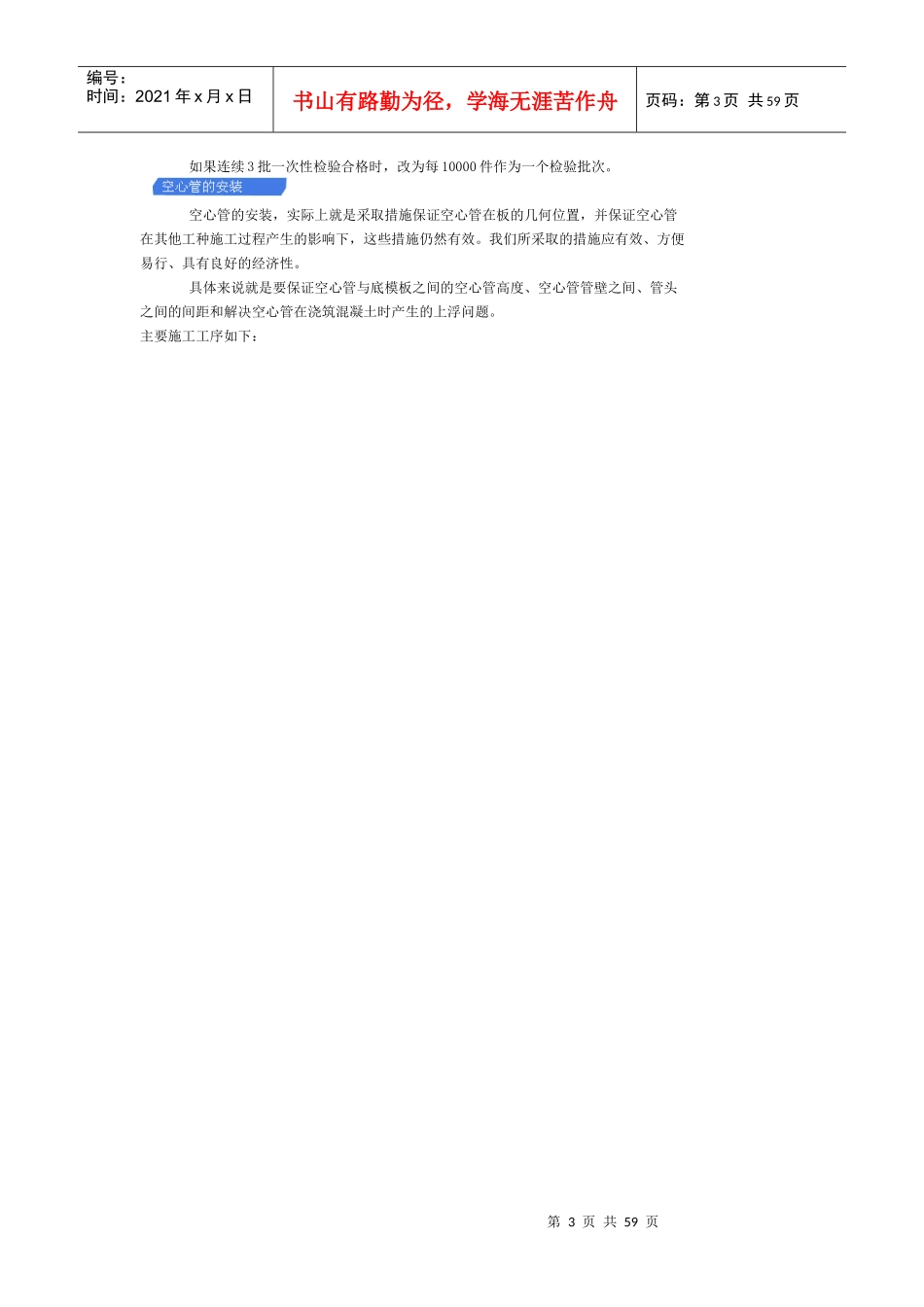

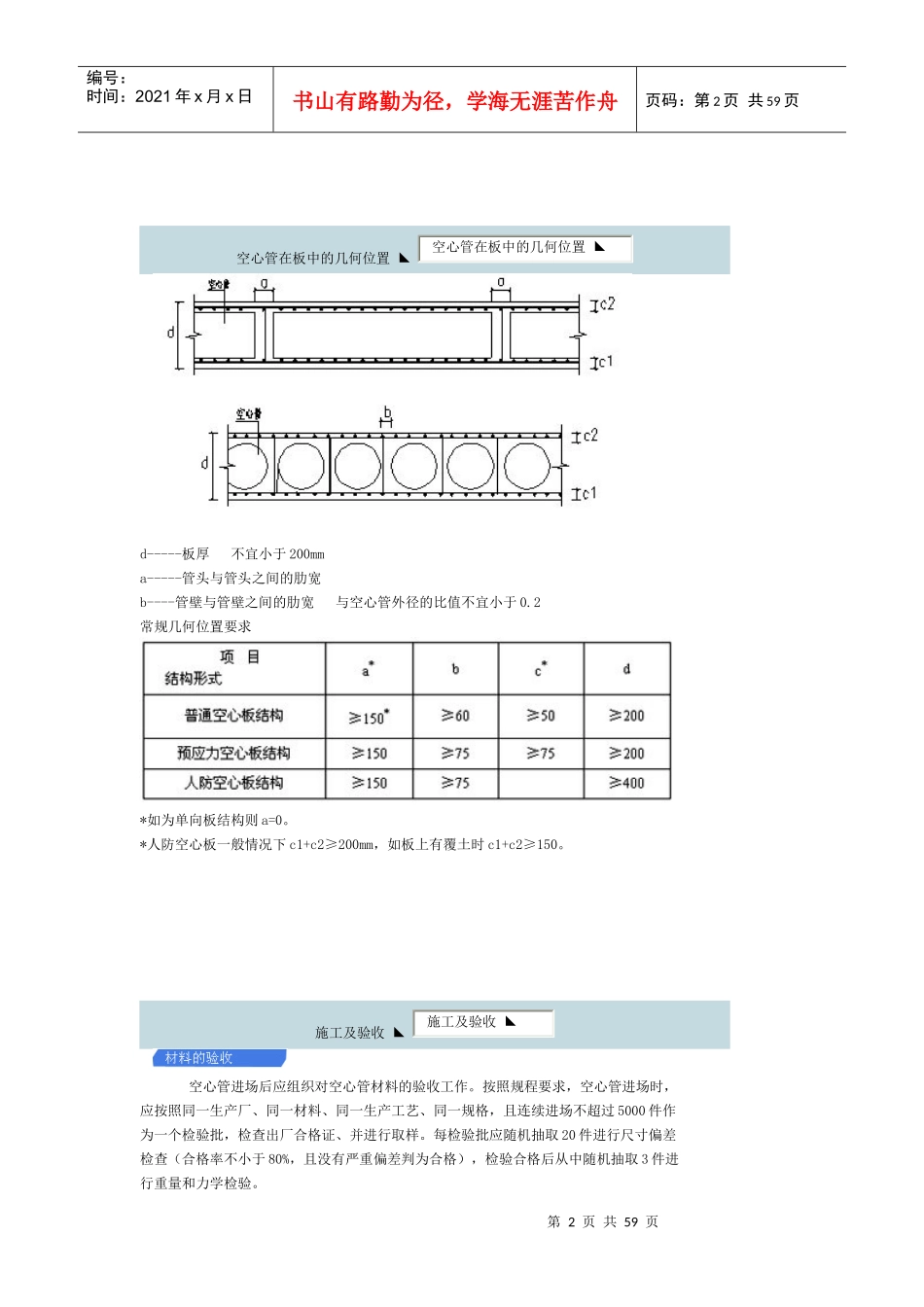

第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页现浇混凝土空心楼盖的成孔材料◣现浇混凝土空心楼盖的成孔材料有多种，按照制造材料可以分为：铁制、塑料制、高分子聚合材料（塑料泡沫）、胶凝材料加特种纤维制作。按照材料的结构可分为：实心体和空心体，按照形状分箱式、筒体式。本资料主要介绍由胶凝材料结合特种纤维制作的薄壁空心筒体，其特点为：薄壁、横截面为圆形，两端封闭，俗称空心管。材料的性能要求成孔材料实际上是混凝土结构中的内模，属于模板。其质量要求主要包括规格尺寸、外观质量和物理力学性能三个方面。化学成分的要求不论空心管用什么材料制成，均要求其符合现浇混凝土结构中对材料化学构成的要求，具体为：不得含有氯化物，碱含量（主要是指纤维碱含量应满足中碱标准）应符合标准。空心管的质量要求空心管的外径D（mm）一般情况下可取100、150、180、200、250、300、350、400。长度L（mm）一般情况、为1000、1200。江苏地区直径为100mm的标准管长为1000mm，其他管径的标准管长为1200mm。非标管长具体由设计取定。外观及几何尺寸的要求：现浇混凝土空心楼盖的成孔材料◣第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页空心管在板中的几何位置◣d-----板厚不宜小于200mma-----管头与管头之间的肋宽b----管壁与管壁之间的肋宽与空心管外径的比值不宜小于0.2常规几何位置要求*如为单向板结构则a=0。*人防空心板一般情况下c1+c2≥200mm，如板上有覆土时c1+c2≥150。施工及验收◣空心管进场后应组织对空心管材料的验收工作。按照规程要求，空心管进场时，应按照同一生产厂、同一材料、同一生产工艺、同一规格，且连续进场不超过5000件作为一个检验批，检查出厂合格证、并进行取样。每检验批应随机抽取20件进行尺寸偏差检查（合格率不小于80%，且没有严重偏差判为合格），检验合格后从中随机抽取3件进行重量和力学检验。空心管在板中的几何位置◣施工及验收◣第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页如果连续3批一次性检验合格时，改为每10000件作为一个检验批次。空心管的安装，实际上就是采取措施保证空心管在板的几何位置，并保证空心管在其他工种施工过程产生的影响下，这些措施仍然有效。我们所采取的措施应有效、方便易行、具有良好的经济性。具体来说就是要保证空心管与底模板之间的空心管高度、空心管管壁之间、管头之间的间距和解决空心管在浇筑混凝土时产生的上浮问题。主要施工工序如下：第4页共59页第3页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共59页排管图的绘制以设计要求为标准，具体确定出每一板跨内的空心管的排数、每排标准管的根数和非标管长度及根数，再结合楼板预留管、孔洞的因素，因地制宜排设空心管。在排管图中，应能明确在一个板跨内空心管的位置（一般情况为空心管距构件边沿的距离、空心管间距离）、空心管的规格（尤其是非标管）。第5页共59页第4页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共59页模板宜采用木模板或复合模板，用φ48钢管固定。模板应具有足够的强度、刚度和稳定性，模板拼缝应严密。空心管铺设在板内，应通过支架进行固定，使空心管满足设计确定的在板内垂直高度及水平位置。一般情况下，支架可采用方管。方管高度按照下式计算：其中：H——设计要求的空心管底至模板距离e——符合相关规范的楼板保护层厚度一般情况为15mm（人防空芯楼盖保护层厚度通常为20mm）a,b——板底筋直径按照设计配筋，绑扎板底钢筋。钢筋绑扎应严格按照设计要求进行，钢筋绑扎后应及时垫好保护层。保护层应严格按照规范制作，确保厚度及抗压强度。对于双向的空心板结构，一般在管头与管头的肋中均设计为肋梁，具体见下图：管头间肋梁示意图一般情况下肋梁的主筋为板筋，不需要单独配置。板底筋绑扎结束后，应立即绑扎肋梁钢筋。第6页共59页第5页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第...
