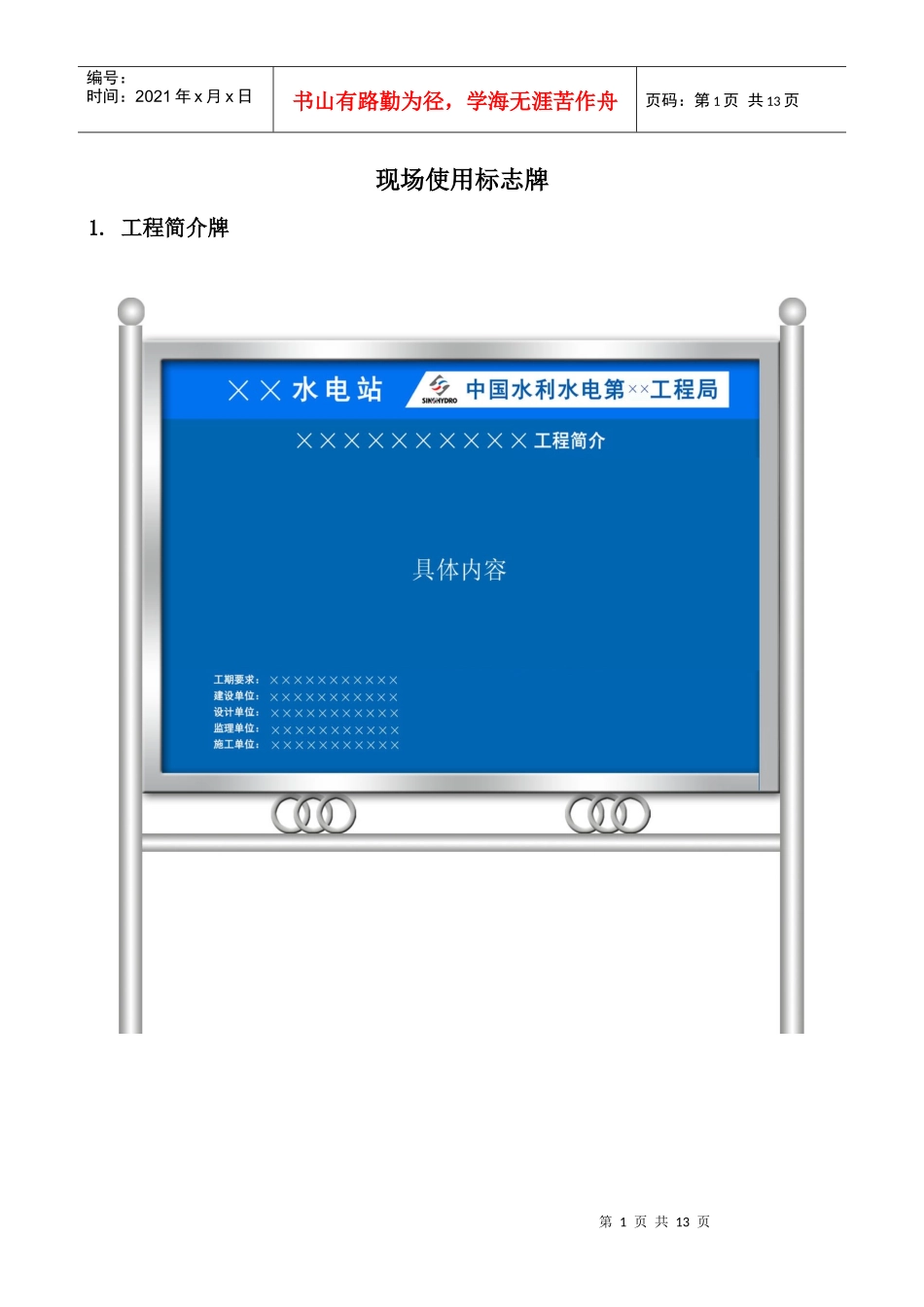

第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共13页现场使用标志牌1.工程简介牌第2页共13页第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共13页配置说明:(1)图中尺寸均以cm计;(2)简介牌标题字体采用黑体粗,正文采用黑体字;(3)简介牌表面采用彩喷张贴,彩喷面底色为蓝色;(4)施工简介牌基础埋深为lm,岩石或混凝土地基可直接打孔插埋或打插筋装埋件焊接,简介牌加工时表面刷灰漆;(5)根据现场情况可将尺寸按照长宽比3:2放缩;(6)配置在各工段主要通道入口处合适位置,配置后不妨碍施工。第3页共13页第2页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共13页2.企业形象宣传配置说明:(1)采用户外比较大的宣传牌,宣传企业文化理念;(2)尺寸参考安全文化宣传牌制作,根据现场情况配置防雨棚、射灯;第4页共13页第3页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共13页(3)配置在地势开阔的位置,可以向各单位展示自己的企业文化理念的位置,如:生活区宿舍楼前、进出工地的主要通道两侧。3.安全文化宣传牌第5页共13页第4页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共13页配置说明:(1)图中加工尺寸均以cm米计;(2)宣传牌幅面为:长1.5m.高1.2m,可根据具体需要按比例放缩。幅面以下立柱高1.0m立柱及框架刷白色漆;(3)幅面内容采用彩喷制作,将其粘贴在牌面上;(4)配置在地势开阔的位置,可以向各单位展示自己的安全文化理念的位置,如:生活区宿舍楼前、进出工地的主要通道两侧。4.危险源(点)警示牌第6页共13页第5页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共13页配置说明:(1)图中警示牌加工尺寸均以cm计;(2)警示牌幅面为:长1.5m.高1.2m,可根据具体需要按比例放缩。幅面以下立柱高1.0m立柱及框架刷白色漆;(3)幅面内容采用彩喷制作,将其粘贴在牌面上;(4)警示牌配置在危险源(点)附近醒目位置,不得妨碍施工。第7页共13页第6页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共13页5.施工区安全标志宣传牌第8页共13页第7页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共13页配置说明:(1)宣传牌尺寸及制作方法如图;(2)配置在施工现场入口,较醒目的部位,不得妨碍施工。6.施工现场安全警告宣传牌abcd配置说明:(1)标志牌尺寸为1200mm×800mm,或以长宽比为3:2适当放大;(2)配置在现场位置比较固定处,如防护栏上;(3)标志牌上方1/4处为白底,写单位名称,下部为蓝底,配置安全标志牌和宣传标语。第9页共13页第8页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共13页7.施工排架验收牌配置说明:(1)尺寸及结构如图;(2)验收牌框采用25×25mm的角钢,面板用木板制做,表面覆膜,底色为蓝色,字体、表格为白色;(3)标题用黑体字,所列项目用华文中宋体字喷涂;填写内容用楷体字书写或用不干胶粘贴;(4)在牌的背面四角焊一直径10mm圆环,用以四角固定。第10页共13页第9页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第10页共13页8.通道及部位标识牌配置说明:(1)尺寸60cm×80cm;(2)标识牌框采用25×25mm的角钢,面板采用1mm铁皮制做,底色为蓝色,字体为白色黑体字;(3)配置在爬梯、通道等入口处,条件允许情况下,中心点距地面1.5m;(4)在牌的背面四角焊一直径10mm圆环,用以四角固定。第11页共13页第10页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第11页共13页9.安全生产责任牌配置说明:(1)安全生产责任牌用2mm塑料板加边框制作,底色为白色,字体、表格为黑色;(2)标题用黑体字,所列项目用宋体字;(3)责任牌背面四角50mm×50mm的部位各设一个圆环,用于悬挂或四角固定(4)在脚手架、吊篮、提升架、卷扬道等,设备必须经常检查维护的高危作业部位,应...
