甘庄水库项目划分(初稿)VIP免费

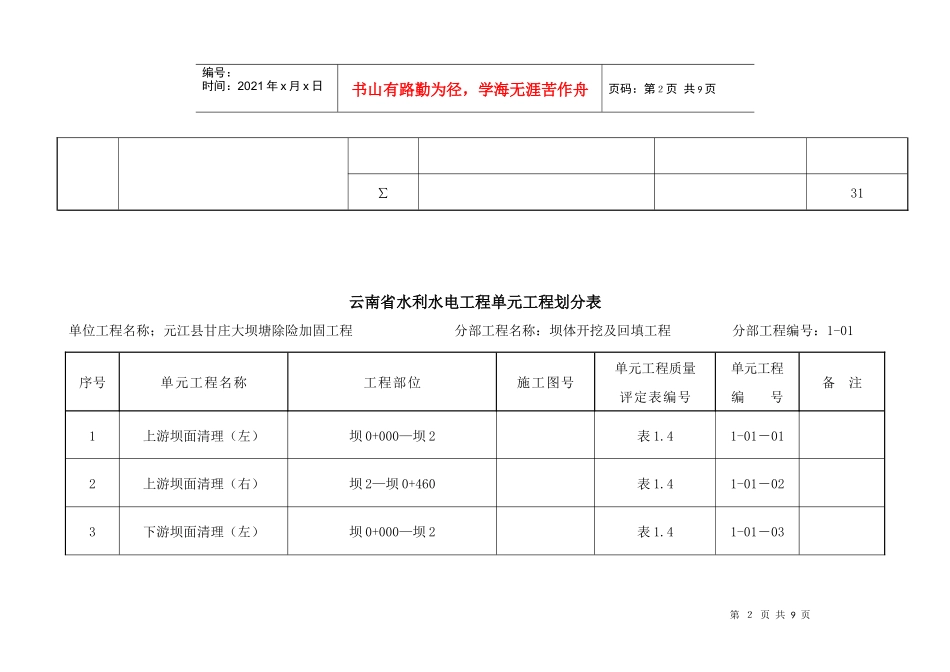

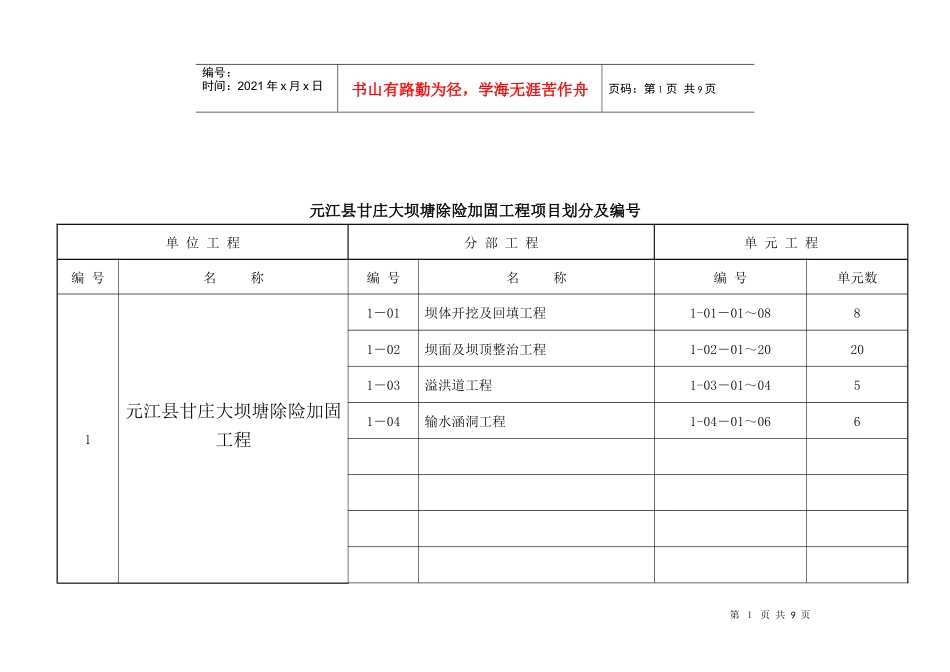

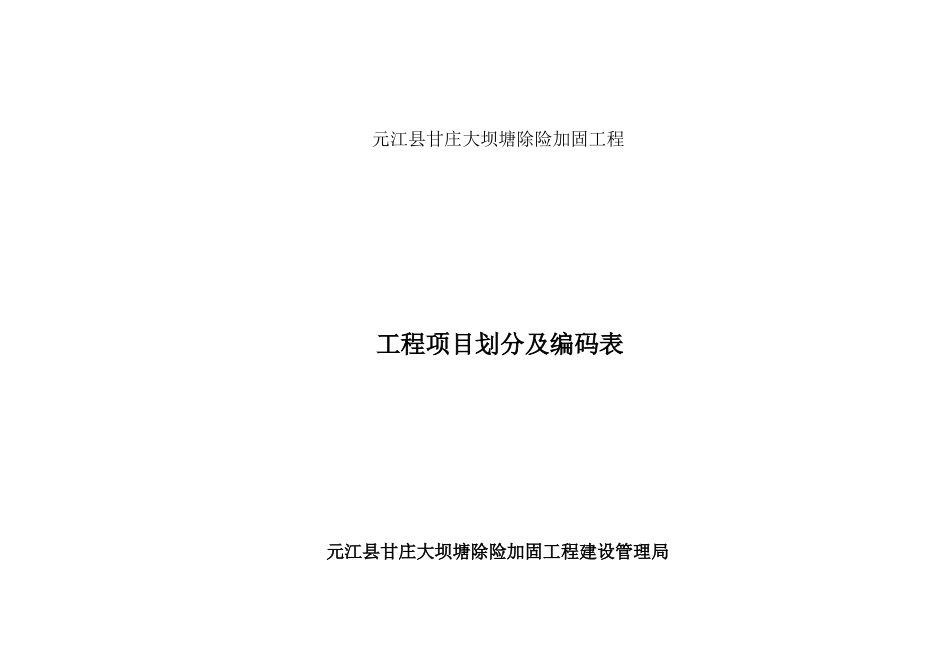

元江县甘庄大坝塘除险加固工程工程项目划分及编码表元江县甘庄大坝塘除险加固工程建设管理局第１页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共9页元江县甘庄大坝塘除险加固工程项目划分及编号单位工程分部工程单元工程编号名称编号名称编号单元数1元江县甘庄大坝塘除险加固工程1－01坝体开挖及回填工程1-01－01～0881－02坝面及坝顶整治工程1-02－01～20201－03溢洪道工程1-03－01～0451－04输水涵洞工程1-04－01～066第２页共9页第１页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共9页∑31云南省水利水电工程单元工程划分表单位工程名称；元江县甘庄大坝塘除险加固工程分部工程名称：坝体开挖及回填工程分部工程编号：1-01序号单元工程名称工程部位施工图号单元工程质量评定表编号单元工程编号备注1上游坝面清理（左）坝0+000—坝2表1.41-01－012上游坝面清理（右）坝2—坝0+460表1.41-01－023下游坝面清理（左）坝0+000—坝2表1.41-01－03第３页共9页第２页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共9页4下游坝面清理（右）坝2—坝0+460表1.41-01－045上游粘土回填高程（799.00-803.00）高程（799.00-803.00）表7.21-01－056上游粘土回填高程（803.00-807.00）高程（803.00-807.00）表7.21-01－067上游粘土回填高程（807.00-810.00）高程（807.00-810.00）表7.21-01－078上游老坝土翻压全部为一个单元表7.91-01－08云南省水利水电工程单元工程划分表单位工程名称：元江县甘庄大坝塘除险加固工程分部工程名称：坝面及坝顶整治工程分部工程编号：1-02序号单元工程名称工程部位施工图号单元工程质量评定表编号单元工程编号备注第４页共9页第３页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共9页1上游坝坡碎石垫层高程（799.00-803.00）高程（799.00-803.00）表7.121-02－012上游坝坡碎石垫层高程（803.00-807.00）高程（803.00-807.00）表7.121-02－023上游坝坡碎石垫层高程（807.00-810.00）高程（807.00-810.00）表7.121-02－034上游C20砼预制块护坡高程（799.00-803.00）高程（799.00-803.00）表7.25，表堤111-02－045上游C20砼预制块护坡高程（803.00-807.00）高程（803.00-807.00）表7.25，表堤111-02－056上游C20砼预制块护坡高程（807.00-810.00）高程（807.00-810.00）表7.25，表堤111-02－067下游草皮护坡（左）坝0+000—坝2自制011-02－078下游草皮护坡（右）坝2—坝0+460自制011-02－089工作踏步全部为一个单元表1.51-02－09第５页共9页第４页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第５页共9页云南省水利水电工程单元工程划分表单位工程名称：元江县甘庄大坝塘除险加固工程分部工程名称：坝面及坝顶整治工程分部工程编号：1-02序号单元工程名称工程部位施工图号单元工程质量评定表编号单元工程编号备注10左岸坡排水沟全部为一个单元表1.51-02－1011右岸坡排水沟全部为一个单元表1.51-02－1112上游砼支撑全部为一个单元表1.51-02－1213左上游岸坡与护坡支撑全部为一个单元表1.51-02－1314右上游岸坡与护坡支撑全部为一个单元表1.51-02－1415下游坝脚挡土墙全部为一个单元表7.161-02－1516坝顶砂石料垫层全部为一个单元表7.121-02－1617坝顶泥结石路面全部为一个单元自制021-02－1718坝顶路沿全部为一个单元表1.51-02－18第６页共9页第５页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第６页共9页19防浪墙（左）坝0+000—坝2，设计分缝处表1.51-02－1920防浪墙（右）坝2—坝0+460表1.51-02－20云南省水利水电工程单元工程划分表单位工程名称：元江县甘庄大坝塘除险加固工程分部工程名称：溢洪道工程分部工程编号：1-03序号单元工程名称工程部位施工图号单元工程质量评定表编号单元工程编号备注1溢洪道土方开挖（0-005.00～0+070.00）（0-005.00～0+070.00）表1.41-03－012溢洪道M7.5浆砌石（0-005.00～0+035.00）（0-005.00～0+009.00）表7.161-03－02第７页共9页第６页共9页编号：...
