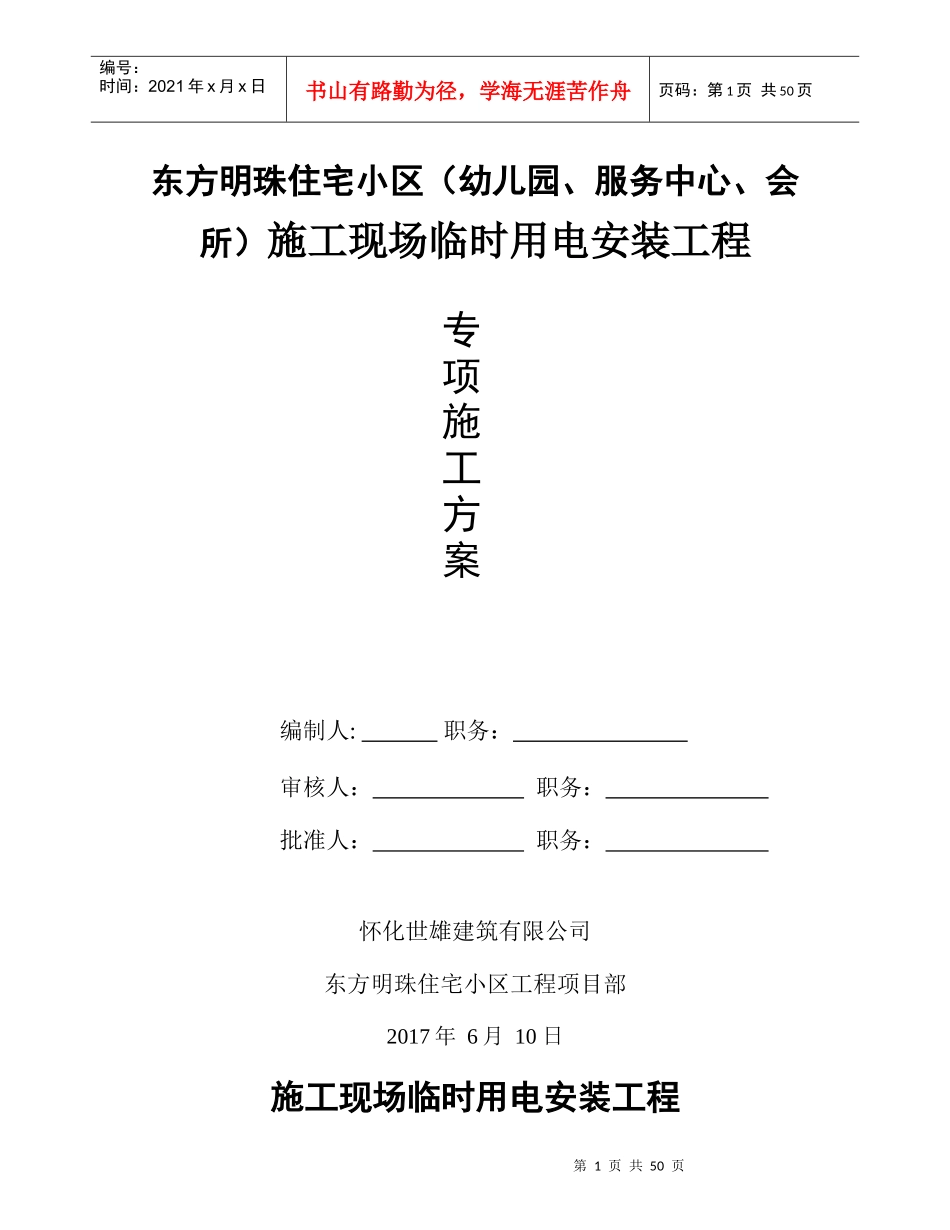

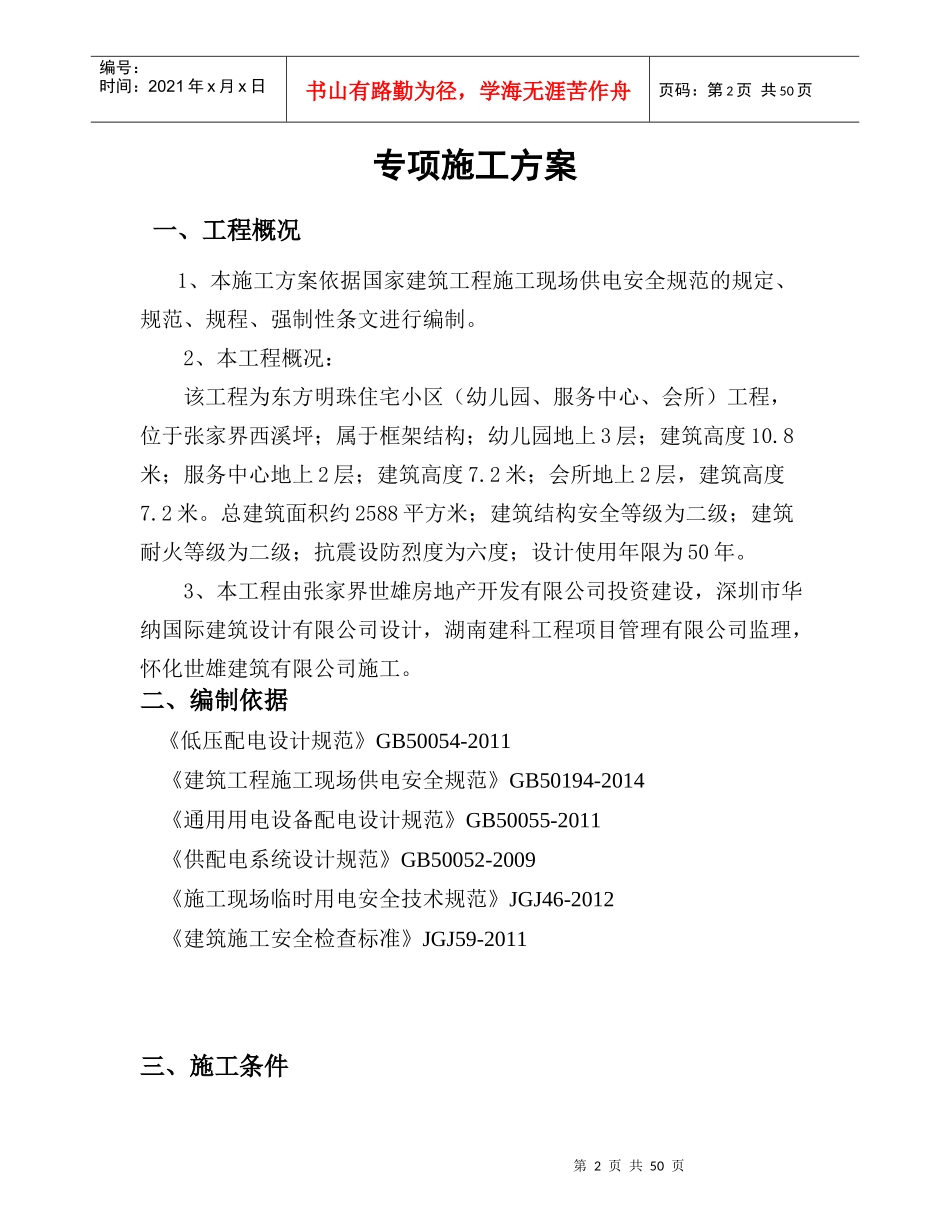

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页东方明珠住宅小区（幼儿园、服务中心、会所）施工现场临时用电安装工程编制人:职务：审核人：职务：批准人：职务：怀化世雄建筑有限公司东方明珠住宅小区工程项目部2017年6月10日施工现场临时用电安装工程专项施工方案第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页专项施工方案一、工程概况1、本施工方案依据国家建筑工程施工现场供电安全规范的规定、规范、规程、强制性条文进行编制。2、本工程概况：该工程为东方明珠住宅小区（幼儿园、服务中心、会所）工程，位于张家界西溪坪；属于框架结构；幼儿园地上3层；建筑高度10.8米；服务中心地上2层；建筑高度7.2米；会所地上2层，建筑高度7.2米。总建筑面积约2588平方米；建筑结构安全等级为二级；建筑耐火等级为二级；抗震设防烈度为六度；设计使用年限为50年。3、本工程由张家界世雄房地产开发有限公司投资建设，深圳市华纳国际建筑设计有限公司设计，湖南建科工程项目管理有限公司监理，怀化世雄建筑有限公司施工。二、编制依据《低压配电设计规范》GB50054-2011《建筑工程施工现场供电安全规范》GB50194-2014《通用用电设备配电设计规范》GB50055-2011《供配电系统设计规范》GB50052-2009《施工现场临时用电安全技术规范》JGJ46-2012《建筑施工安全检查标准》JGJ59-2011三、施工条件第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页序号机具名称型号安装功率(kW)数量合计功率(kW)1白炽灯0.130.32钢筋调直机GT4/144143钢筋切断机QJ32-13134钢筋切断机QJ32-12.212.25钢筋弯曲机GW403136钢筋弯曲机WJ402.212.27交流电焊机BX3-200-2181188交流对焊机BX3-500-(BC-1000)451459插入式振动器ZX702.212.210平板式振动器ZB111.511.511木工圆锯MJ1142.212.212木工圆锯MJ106313四、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用直接埋地敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2012》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、钢筋调直机Kx=0.65，Cosφ=0.7，tgφ=1.02第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页Pjs=0.65×4=2.6kWQjs=Pjs×tgφ=2.6×1.02=2.65kvar(2)、钢筋切断机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.02=1.99kvar(3)、钢筋切断机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×2.2=1.43kWQjs=Pjs×tgφ=1.43×1.02=1.46kvar(4)、钢筋弯曲机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.02=1.99kvar(5)、钢筋弯曲机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×2.2=1.43kWQjs=Pjs×tgφ=1.43×1.02=1.46kvar(6)、交流电焊机Kx=0.5，Cosφ=0.4，tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=Sn×Cosφ=18×0.4=7.2kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×7.2=5.09kWPjs=Kx×Pe=0.5×5.09=2.55kWQjs=Pjs×tgφ=2.55×2.29=5.83kvar第5页共50页第4页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共50页(7)、交流对焊机Kx=0.5，Cosφ=0.4，tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=45kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×45=31.82kWPjs=Kx×Pe=0.5×31.82=15.91kWQjs=Pjs×tgφ=15.91×2.29=36.45kvar(8)、白炽灯Kx=0.9，Cosφ=0.9，tgφ=0.48Pjs=0.9×1.8×1=1.62kWQjs=Pjs×tgφ=1.62×0.48=0.78kvar(9)、插入式振动器Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×4.4=1.32kWQjs=Pjs×tgφ=1.32×1.02=1.35kvar(10)、平板式振动器Kx=0.3，Cosφ=0.7，tgφ=1.02P...
