申请强制性3c认证产品描述(低压电容补偿柜)VIP免费

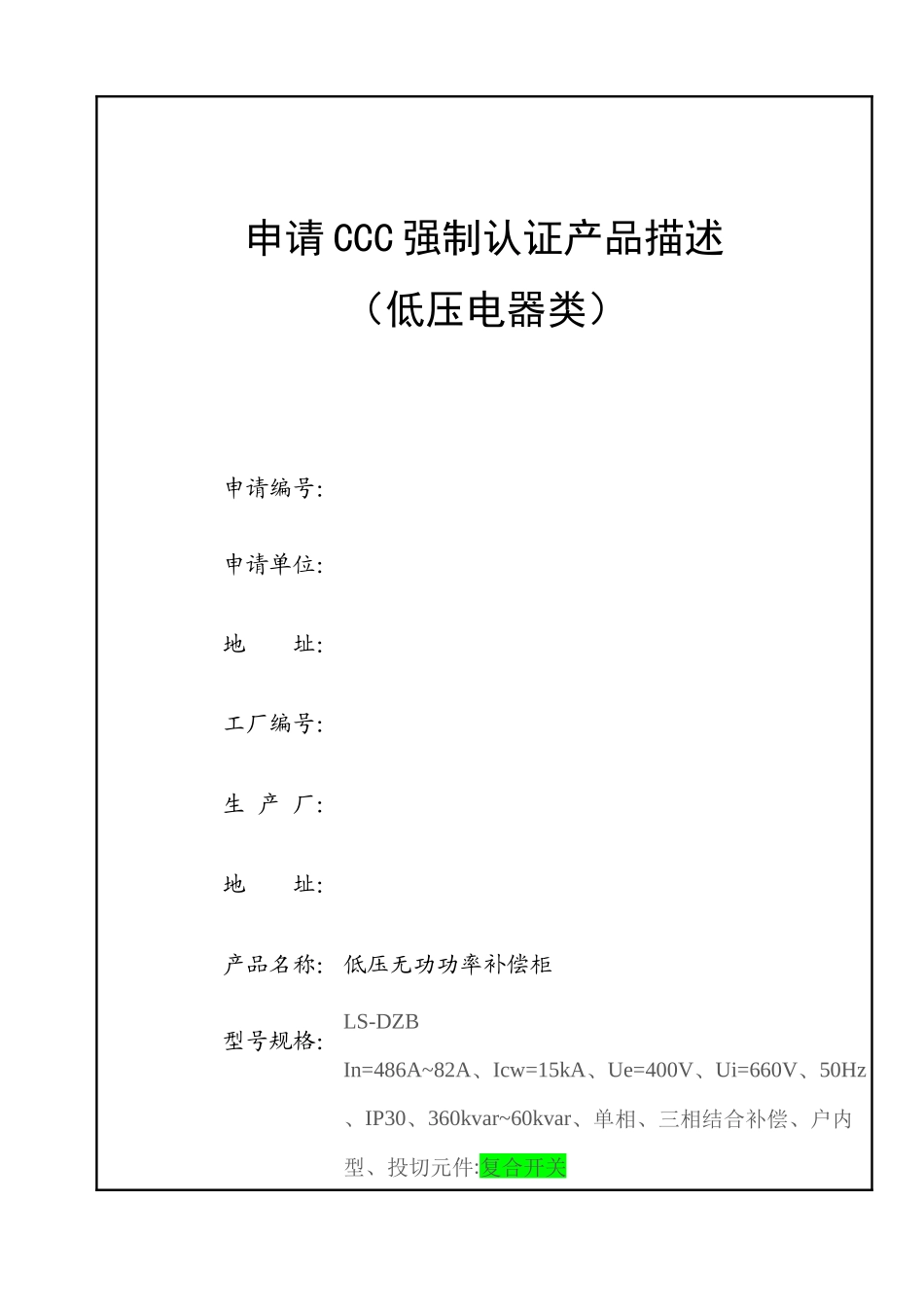

申请强制性3c认证产品描述(低压电容补偿柜)_第1页
1/15
申请强制性3c认证产品描述(低压电容补偿柜)_第2页
2/15
申请强制性3c认证产品描述(低压电容补偿柜)_第3页
3/15
申请CCC强制认证产品描述(低压电器类)申请编号:申请单位:地址:工厂编号:生产厂:地址:产品名称:低压无功功率补偿柜型号规格:LS-DZBIn=486A~82A、Icw=15kA、Ue=400V、Ui=660V、50Hz、IP30、360kvar~60kvar、单相、三相结合补偿、户内型、投切元件:复合开关申请单位(印章)第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共15页企业自我声明企业名称:申证产品名称、型号:低压无功功率补偿柜注册商标:本企业在此郑重声明:上述申证产品所使用的型号和商标保证严格遵守国家有关法律法规和政府部门的有关规定。如有乱用、冒用其他企业产品的型号和商标导致侵权行为,本企业将对其后果承担全部法律责任。本企业对提供所有与认证有关资料的真实性负责。如果本企业获证的产品有所变更,将及时提交产品变更报告,否则由此引起任何事情本企业将承担全部责任。第2页共15页第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共15页申证企业负责人(签名):日期:(企业盖章)第3页共15页第2页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共15页产品描述(送试样品)1.产品构成的描述及结构特点(结构概要说明):(a)主要组成部件:母线主回路、控制回路/温控器控制/冷却控制回路、无功补偿控制器、接触器、可控硅功率控制模块(选配件)、电抗器(选配件)。(b)操作方式:电动(c)安装方式:主构架为8MF型钢、C型钢,其它标准型钢拼装及钢板组装,柜的表面采用喷涂环氧粉末,零部件采用镀锌后组装。主回路安装由主回路开关或熔断器隔离开关、无功功率自动补偿控制器、熔断器、接触器。另外可选配安装、电抗器等。(d)接线方式:固定连接。1).产品型号及名称:低压无功功率补偿柜LS-DZB360kvar/15kA。2).提供图纸及编号:试样装配图:LS-DZB-01第4页共15页第3页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共15页产品描述(送试样品)4).主要结构数据:外形尺寸:高×宽×深2200mm×1200mm×600mm重量:500kg左右结构特点:主构架采用8MF开口型钢,全组装方式,局部焊接,柜体的顶部为水平母线,前后都设立门,侧边为旁板,门和安装板部分用铰链相连接,零部件通用性强,柜体金属部件均有防腐措施,镀锌或静电喷涂序号名称型号规格数量生产厂1熔断器隔离开关HH15-630/3630A1苏州燎原电器制造有限公司2熔断器NT00-32A、63A39德力西电器集团公司3复合开关LGWRF-3013苏州联高科技发展有限责任公司4复合开关LGWRF-123苏州联高科技发展有限责任公司5电容器BSMJ10.45-30-313南通南塔电容器有限责任公司6电容器BSMJ10.25-30-3Y1南通南塔电容器有限责任公司7无功功率补偿控制器JKG21-16Z1苏州联高科技发展有限责任公司母线与绝缘导线(型号规格、材料名称及牌号、生产厂):序号材料名称规格型号/牌号生产厂1铜母线8×60TMY江阴华源科技有限公司2铜母线5×50TMY江阴华源科技有限公司3绝缘导线1.5、2.5、6、16、10、25mm2BVR宝胜科技创新股份有限公司绝缘支撑件、绝缘夹板、母线框及有关连接件(规格、材料名称及牌号、生产厂):序号绝缘支撑体型号/牌号生产厂1母线框8×50乐清市海坦配电柜附件有限公司2绝缘子M8、φ50*50苏州新业电子设备厂保护接地措施:在柜后侧底部设截面5×50mm的铜排作为接地母线,有主接地和接地标志,均有接地螺钉整个箱体构成完整的接地保护电路。可通过接地线与大地连接,形成可靠的放电回路。防腐蚀:所有金属零部件具有防腐蚀能力(镀锌/环氧粉末静电喷涂)。第5页共15页第4页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共15页产品描述(送试样品)2.主要技术参数:1)额定工作电压:400V;50HZ2)额定绝缘电压:AC660V3)过电压类别:1)Ⅰ□、Ⅱ□、Ⅲ■、Ⅳ□注:如提供的样柜有不同的过电压类别应予以说明。4)材料组别:Ⅲa5)污染等级:3级6)电气间隙:≥10mm7)爬电距离:≥14mm8)无功补偿电容量:360kvar9)额定无功电流:486A10)电容器组接线方式:电容器内部为三角形连接和星形连接11)控制器:采用基波功率...
