球墨铸铁供水网管施工组织设计VIP免费

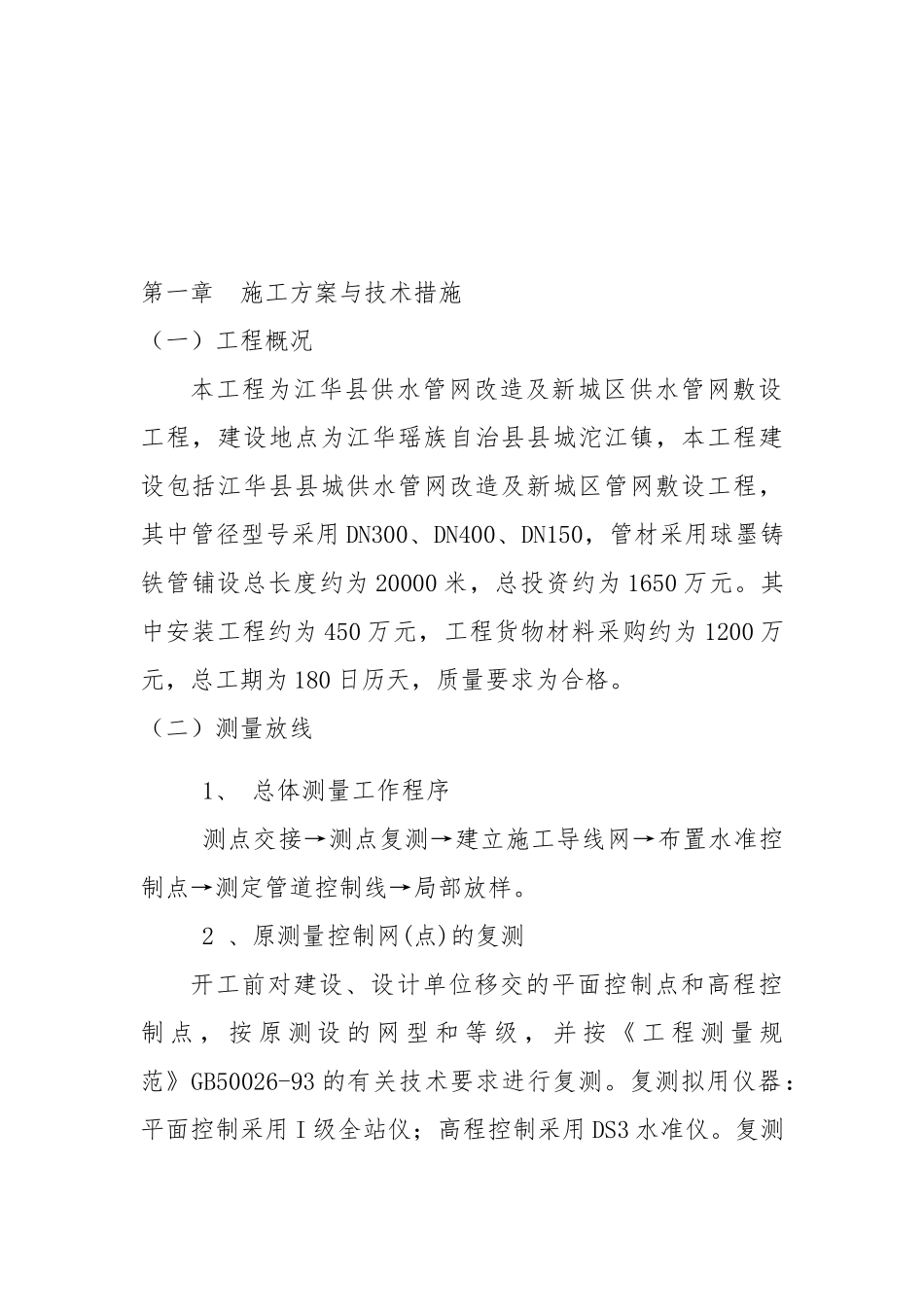

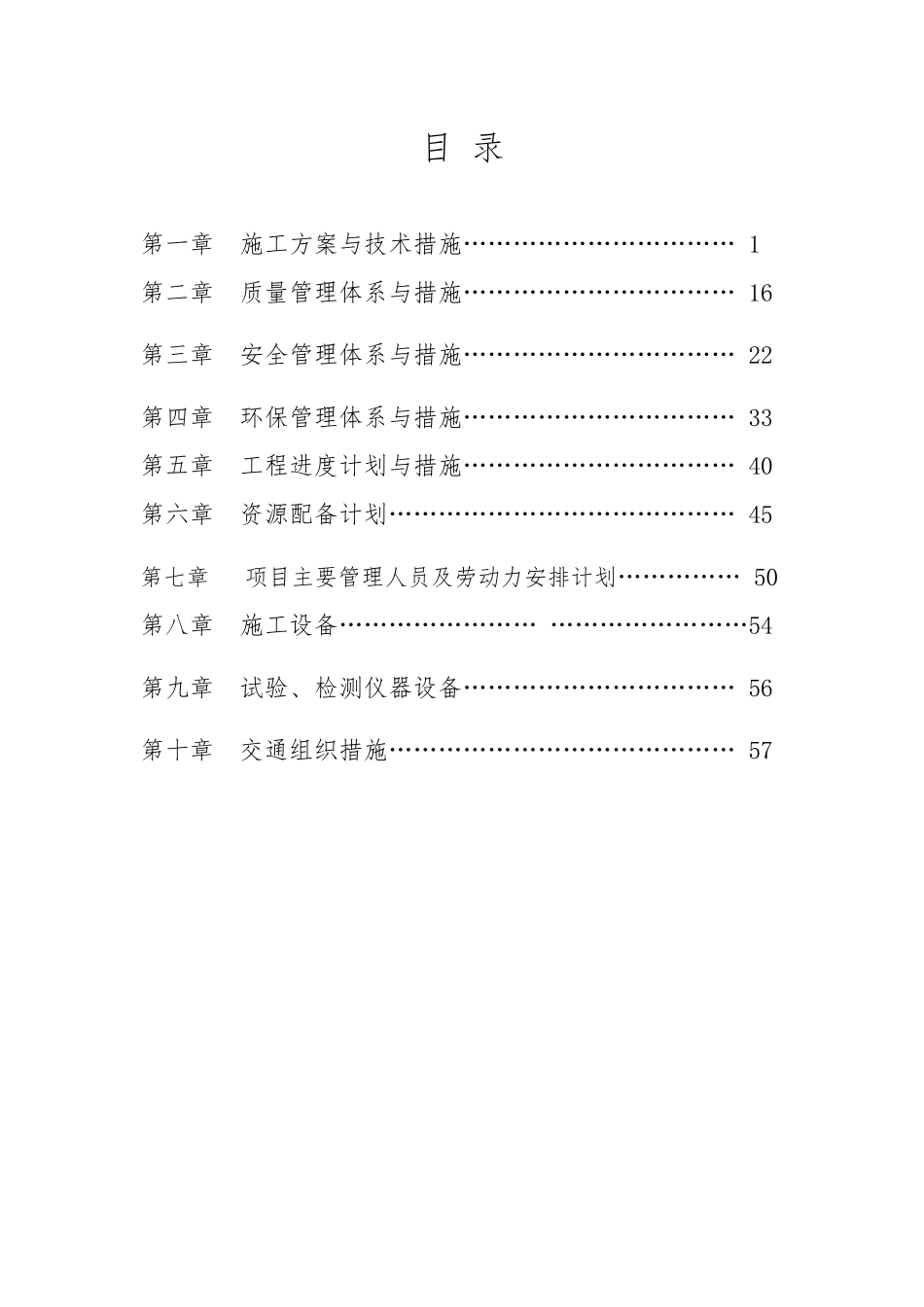

目录第一章施工方案与技术措施……………………………1第二章质量管理体系与措施……………………………16第三章安全管理体系与措施……………………………22第四章环保管理体系与措施……………………………33第五章工程进度计划与措施……………………………40第六章资源配备计划……………………………………45第七章项目主要管理人员及劳动力安排计划……………50第八章施工设备…………………………………………54第九章试验、检测仪器设备……………………………56第十章交通组织措施……………………………………57第一章施工方案与技术措施（一）工程概况本工程为江华县供水管网改造及新城区供水管网敷设工程，建设地点为江华瑶族自治县县城沱江镇，本工程建设包括江华县县城供水管网改造及新城区管网敷设工程，其中管径型号采用DN300、DN400、DN150，管材采用球墨铸铁管铺设总长度约为20000米，总投资约为1650万元。其中安装工程约为450万元，工程货物材料采购约为1200万元，总工期为180日历天，质量要求为合格。（二）测量放线1、总体测量工作程序测点交接→测点复测→建立施工导线网→布置水准控制点→测定管道控制线→局部放样。2、原测量控制网(点)的复测开工前对建设、设计单位移交的平面控制点和高程控制点，按原测设的网型和等级，并按《工程测量规范》GB50026-93的有关技术要求进行复测。复测拟用仪器：平面控制采用I级全站仪；高程控制采用DS3水准仪。复测和计算成果符合精度要求后，报监理工程师认可，其点位才能使用。3、控制系统的建立针对本标工程的特点，建立现场平面及高程控制系统，以便于在施工全过程中进行测量的控制。（1）平面控制系统拟采用导线测量的方法建立等级为一级的平面控制系统，即方位角闭合差10为测定系数，测距相对中误差≤1/30000，系统布设时，以业主提供的控制点为导线起始方向，沿本工程外围布设一环形闭合导线，并联测业主提供的控制点。导线点的埋设规格采用GB50026-93《工程测量规范》附录的金属标志图设置。导线点的位置应通视条件良好，间距50～100m，不易受施工道路交通的影响，并保护好定位桩。（2）高程控制系统建立以导线为基础，等级为三等的高程控制系统[即环线闭合差为+12√Lmm(L为环线的水准路线长度，单位为Km)]，由业主提供的水准点将标高引至各导线点上。（3）放线控制本标工程的放线控制主要项目包括管道中线及高程控制。（4）放线方法a．平面放线根据招标设计图纸，设计单位已提供线路控制点的大地坐标，线路控制点的平面放线坐标放线的方法进行测设测设后需对角度和距离进行复核，采用沿线路中心方向放线复测法，保证对中误差小于2mm。b.高程放线利用导线点上的高程控制系统，用水准仪将标高引至高程控制点。4、水准测量为了确保观测数据的准确性和可靠性，观测时应使用双仪高法，并采用两个以上的水准点进行相互校核。5、仪器的检测和控制网的复核测量人员应小心爱护测量仪器，严格按规范和仪器说明书进行操作。项目部测量组至少每周进行一次在用仪器的常规检验和校正。公司按有关规定，定期把仪器送到指定的检测中心进行检测。平面控制网和高程控制网至少每月复核一次。当点位可能遭到破坏、位移或对该点的精度有怀疑时，应立即与相邻点进行联测，确认精度达到要求才可以继续使用。6、施工测量保证措施(1)安排熟练的测量技术人员和工人组成测量组，专职负责测量工作，配备符合精度要求的测量仪器。（2）测量人员要严格执行《工程测量规范》的技术要求，并需熟知与施工测量有关的设计文件和图纸，准确进行测量放线。（3）严格执行人员责任制，做好复核、复检工作，对设计图纸的数据，及测量计算的数据，经复检无误方用于施工测量。（4）凡规定需由监理工程师复检的测量项目，测量后即时联系监理工程师进行抽检。（5）做好测量仪器的常规检校和定期送检工作，保持仪器设备良好状态。（6）要做好各项测量记录、测量计算单的整理、保管，以备竣工归档。（7）公司建立二级管理制度，项目部测量结果要由公司技术部派出测量组进行复核，内容包括导线网点、高程控制点、污水管道中心线及标高等，如发现差错，及时纠正。...
