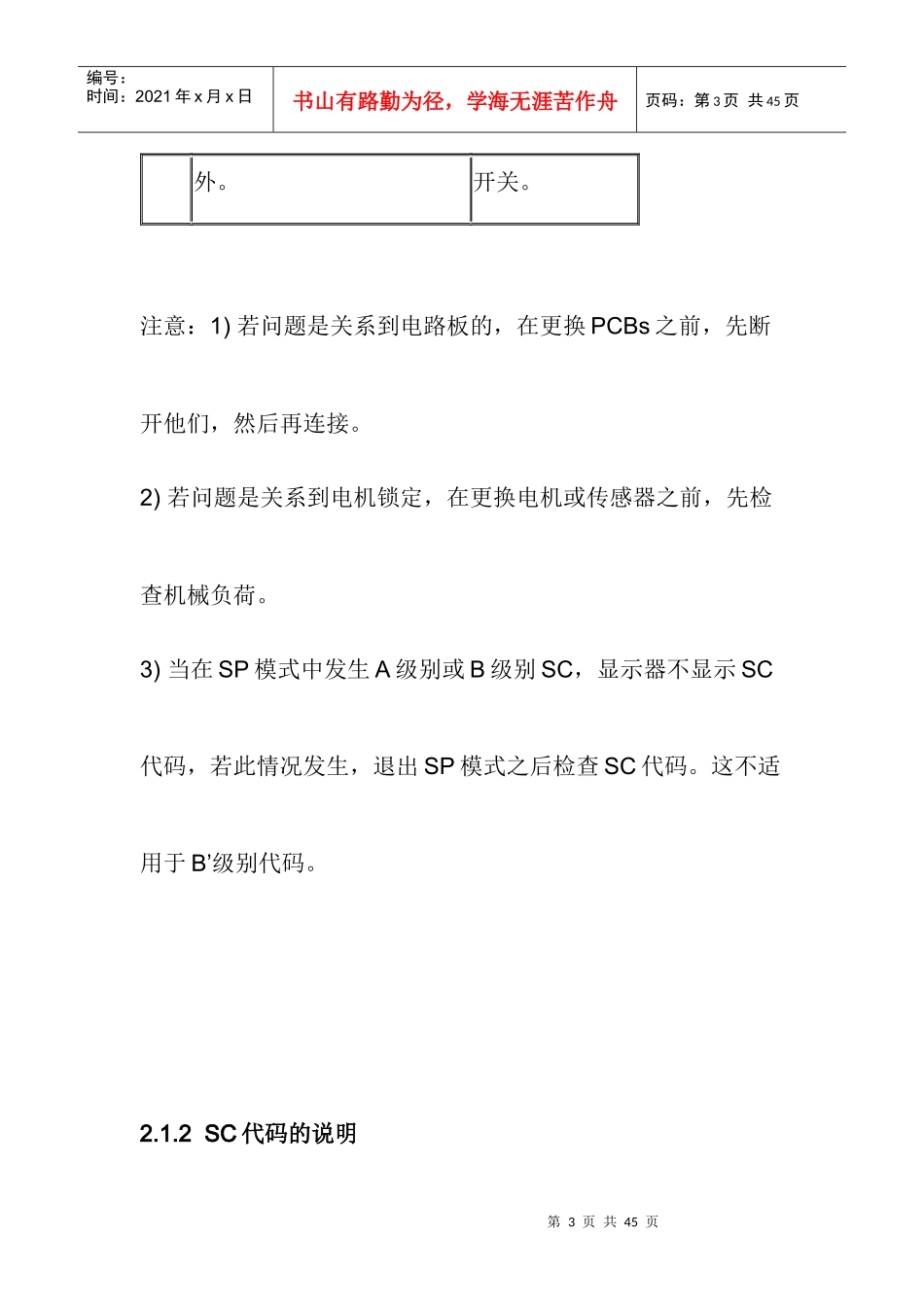

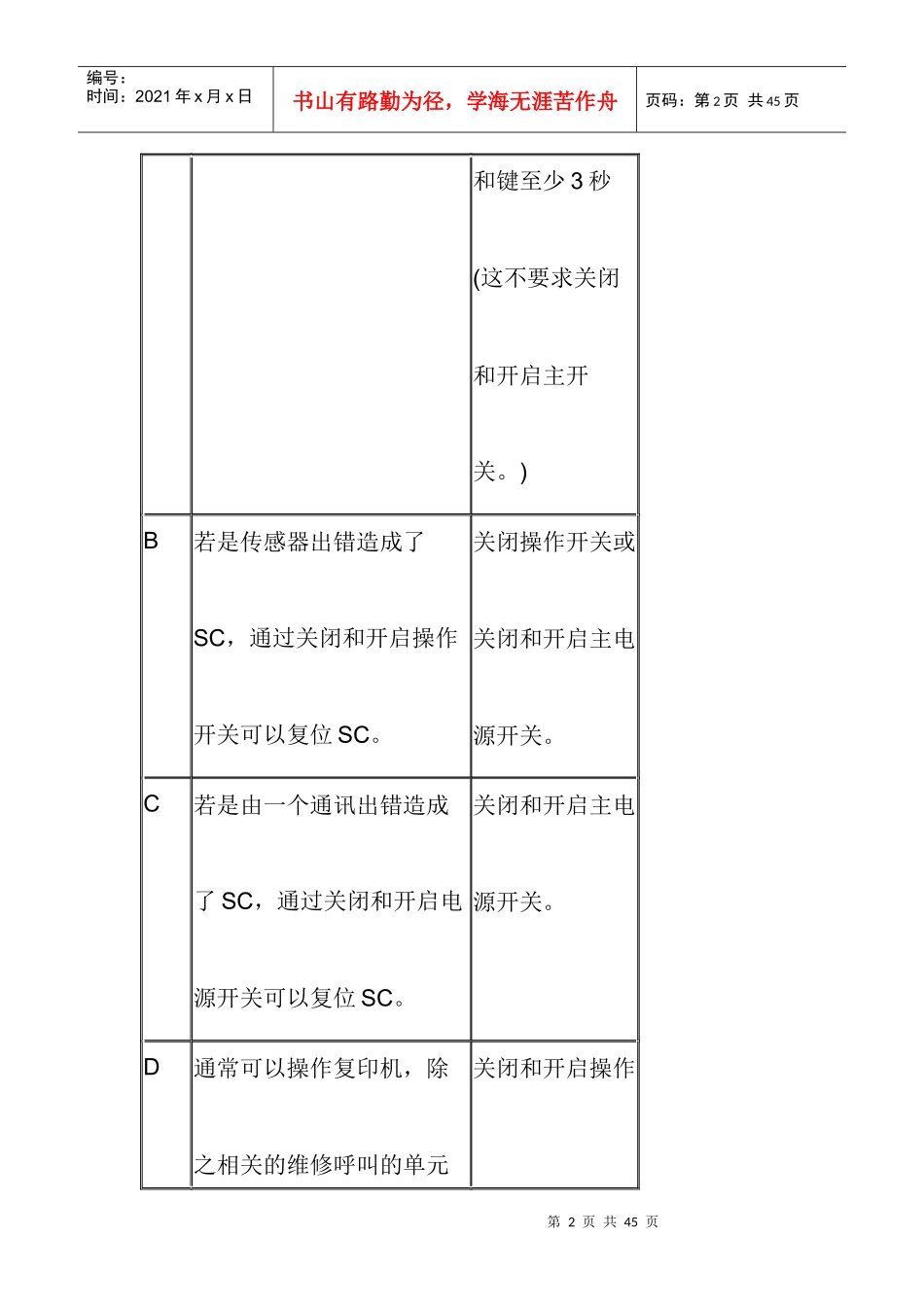

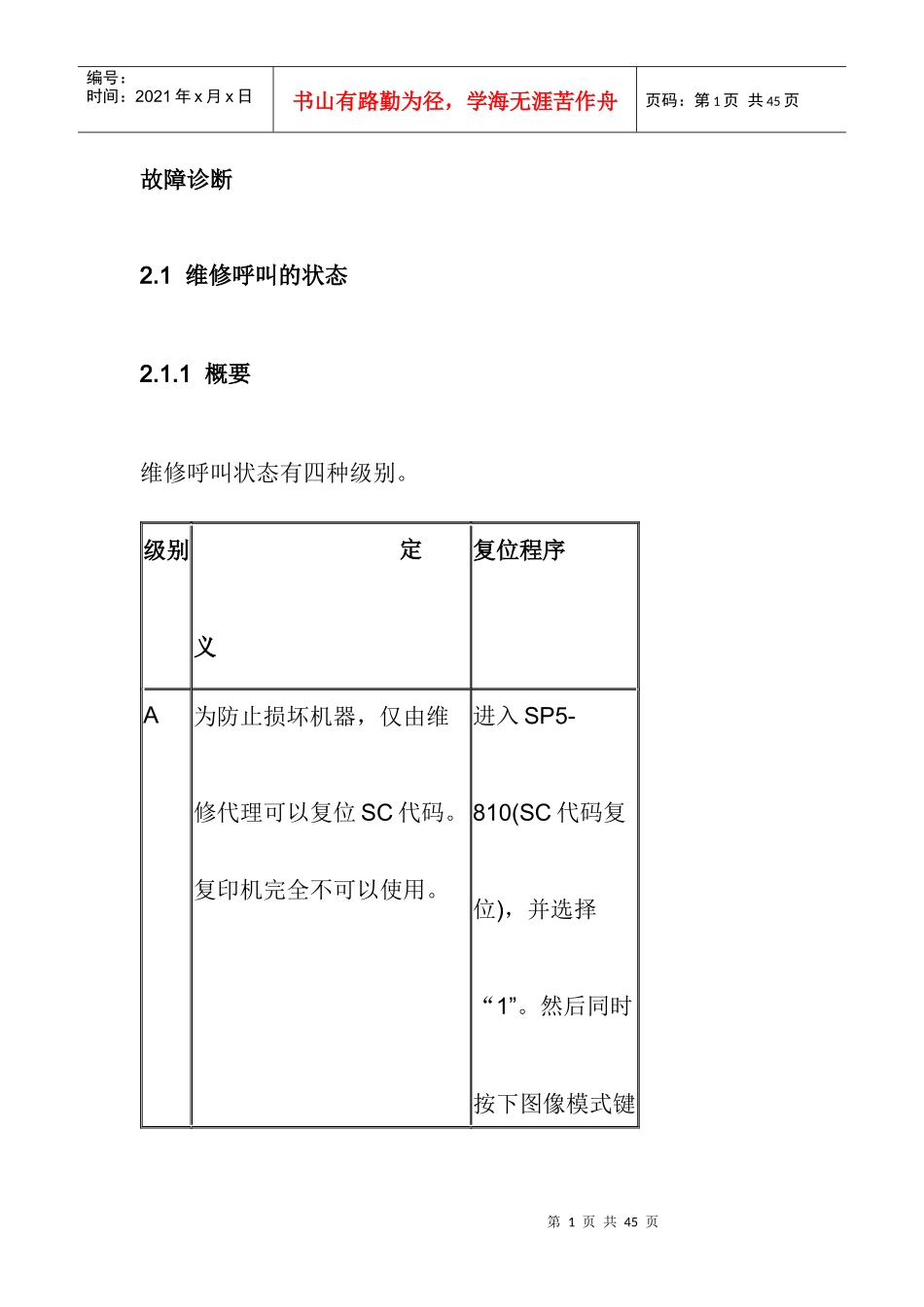

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页故障诊断2.1维修呼叫的状态2.1.1概要维修呼叫状态有四种级别。级别定义复位程序A为防止损坏机器，仅由维修代理可以复位SC代码。复印机完全不可以使用。进入SP5-810(SC代码复位)，并选择“1”。然后同时按下图像模式键第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页和键至少3秒(这不要求关闭和开启主开关。)B若是传感器出错造成了SC，通过关闭和开启操作开关可以复位SC。关闭操作开关或关闭和开启主电源开关。C若是由一个通讯出错造成了SC，通过关闭和开启电源开关可以复位SC。关闭和开启主电源开关。D通常可以操作复印机，除之相关的维修呼叫的单元关闭和开启操作第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页外。开关。注意：1)若问题是关系到电路板的，在更换PCBs之前，先断开他们，然后再连接。2)若问题是关系到电机锁定，在更换电机或传感器之前，先检查机械负荷。3)当在SP模式中发生A级别或B级别SC，显示器不显示SC代码，若此情况发生，退出SP模式之后检查SC代码。这不适用于B’级别代码。2.1.2SC代码的说明第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页SC101：曝光灯出错－定义－[B]当扫描白板时，未恰当地探测到标准白板。－可能的原因－·曝光灯不良。·曝光灯镇流器不良。·曝光灯连接器不良。·脏的扫描仪反射镜或扫描仪反射镜移位。·SBU板不良。·SBU连接器不良。·透镜块移位。第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页SC120：扫描仪原位出错1－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测关闭状态。－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良第6页共45页第5页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共45页SC121：扫描仪原位出错2－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测开启状态。－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良第7页共45页第6页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共45页SC122：扫描仪原位出错3－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器探测开启状态。－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC123：扫描仪原位出错4第8页共45页第7页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共45页－定义－[B]在扫描仪返,回到原位时，扫描仪原位传感器不探测开启状态。－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC192：自动SBU调节出错第9页共45页第8页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共45页－定义－[B]自动SBU调节(SP4-903)期间，探测到出错。－可能的原因－·SBU不良·BICU板不良·曝光灯镇流器不良·曝光灯不良·白板脏SC194：IPU白电平探测出错－定义－[B]第10页共45页第9页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共45页由IPU芯片(BICU板上的)所探测到的白色标准图形的水准水低。－可能的原因－·曝光灯不良·BICU板不良·白色标准图形的位置不正确·白板脏·SBU板不良SC302：充电辊漏电－定义－[B]探测到充电辊漏电信号。第11页共45页第10页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共45页－可能的原因－·充电辊损坏·充电高压板不良·PCU连接不好SC320：多角反射镜出错－定义－[B]在多角反射镜电机开启信号后，多角反射电机在10秒内未达到...
