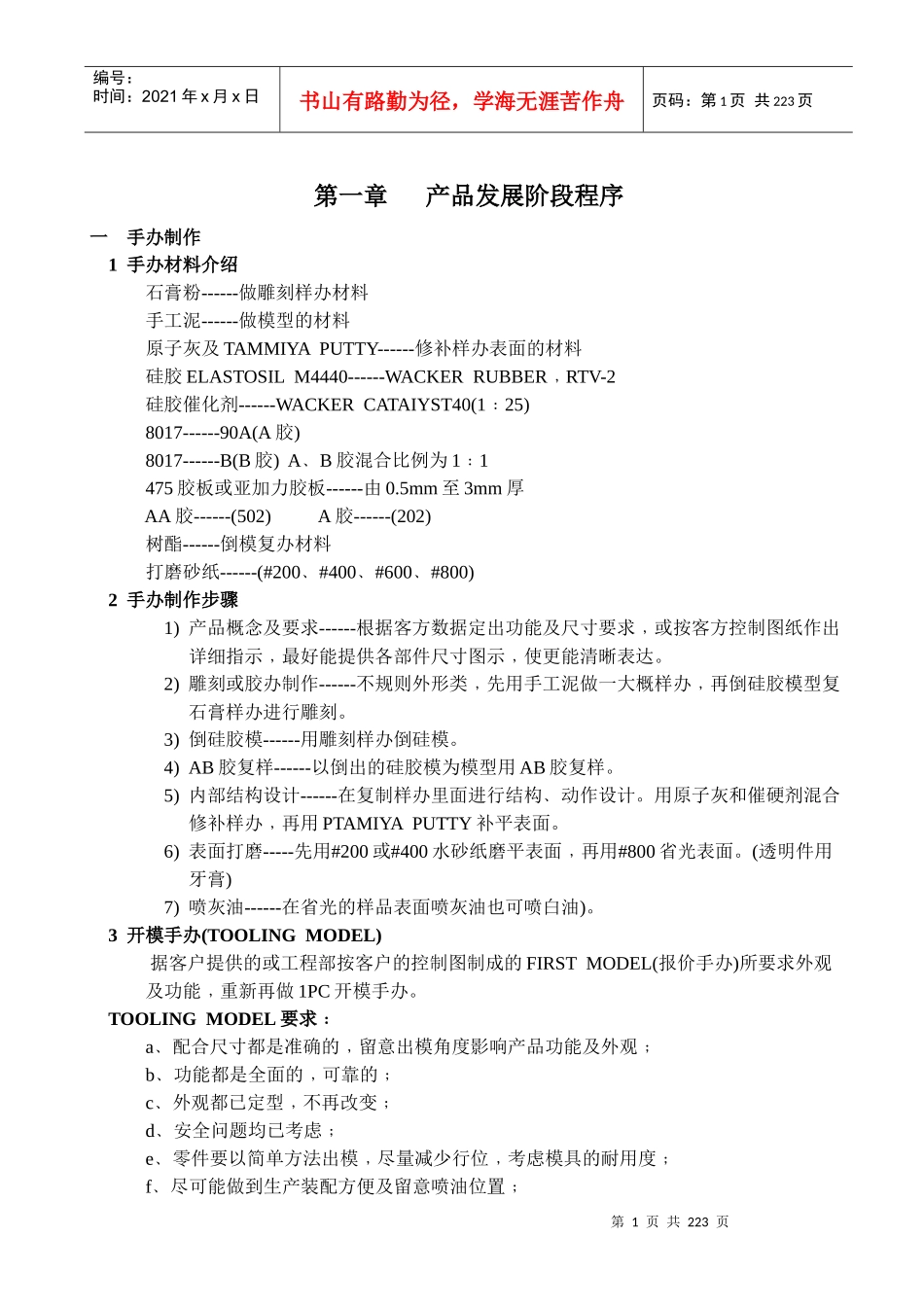

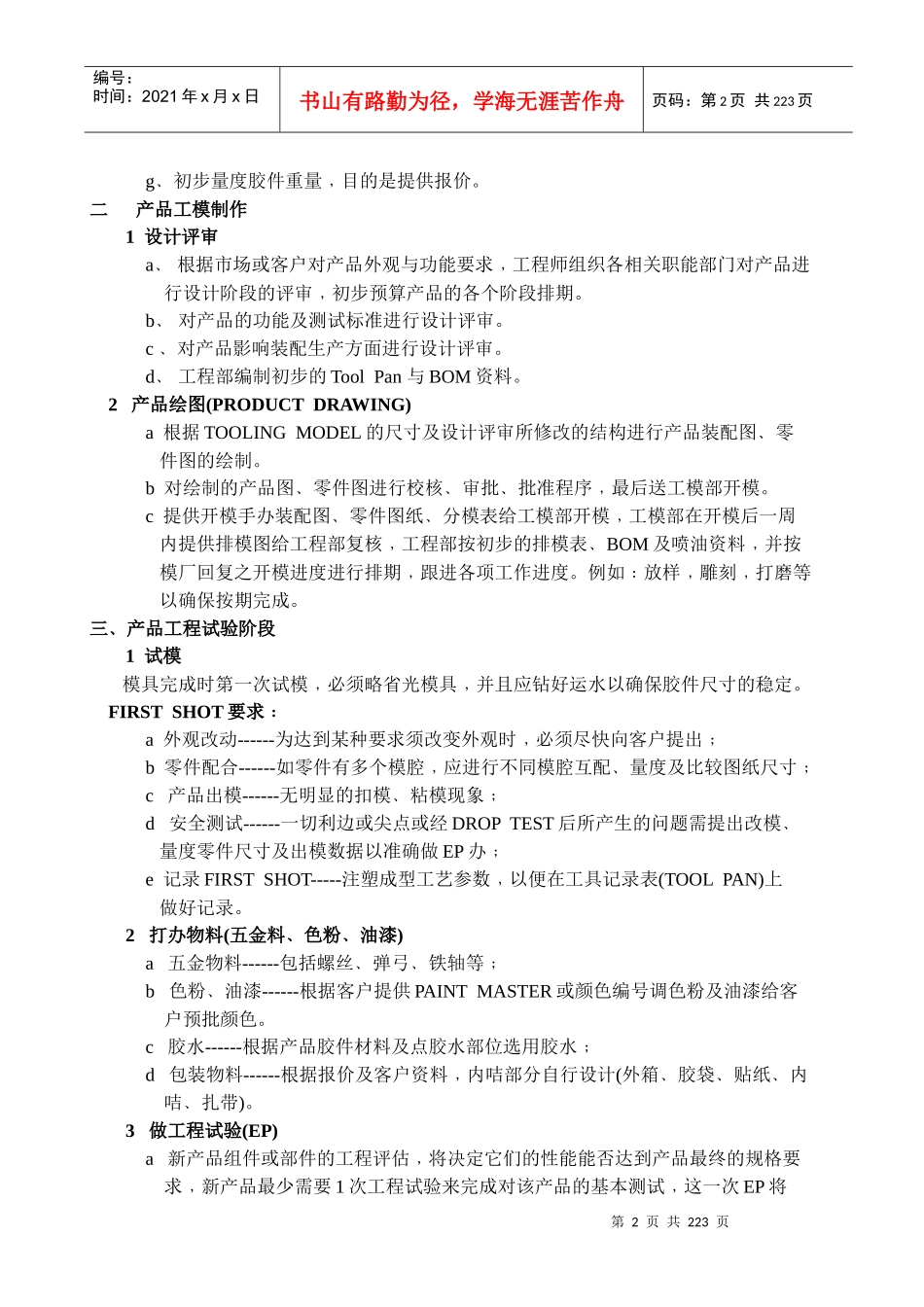

第1页共223页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共223页第一章产品发展阶段程序一手办制作1手办材料介绍石膏粉------做雕刻样办材料手工泥------做模型的材料原子灰及TAMMIYAPUTTY------修补样办表面的材料硅胶ELASTOSILM4440------WACKERRUBBERRTV-2﹐硅胶催化剂------WACKERCATAIYST40(125)﹕8017------90A(A胶)8017------B(B胶)AB﹑胶混合比例为11﹕475胶板或亚加力胶板------由0.5mm至3mm厚AA胶------(502)A胶------(202)树酯------倒模复办材料打磨砂纸------(#200#400#600#800)﹑﹑﹑2手办制作步骤1)产品概念及要求------根据客方数据定出功能及尺寸要求﹐或按客方控制图纸作出详细指示﹐最好能提供各部件尺寸图示﹐使更能清晰表达。2)雕刻或胶办制作------不规则外形类﹐先用手工泥做一大概样办﹐再倒硅胶模型复石膏样办进行雕刻。3)倒硅胶模------用雕刻样办倒硅模。4)AB胶复样------以倒出的硅胶模为模型用AB胶复样。5)内部结构设计------在复制样办里面进行结构﹑动作设计。用原子灰和催硬剂混合修补样办﹐再用PTAMIYAPUTTY补平表面。6)表面打磨-----先用#200或#400水砂纸磨平表面﹐再用#800省光表面。(透明件用牙膏)7)喷灰油------在省光的样品表面喷灰油也可喷白油)。3开模手办(TOOLINGMODEL)据客户提供的或工程部按客户的控制图制成的FIRSTMODEL(报价手办)所要求外观及功能﹐重新再做1PC开模手办。TOOLINGMODEL要求﹕a﹑配合尺寸都是准确的﹐留意出模角度影响产品功能及外观﹔b﹑功能都是全面的﹐可靠的﹔c﹑外观都已定型﹐不再改变﹔d﹑安全问题均已考虑﹔e﹑零件要以简单方法出模﹐尽量减少行位﹐考虑模具的耐用度﹔f﹑尽可能做到生产装配方便及留意喷油位置﹔第2页共223页第1页共223页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共223页g﹑初步量度胶件重量﹐目的是提供报价。二产品工模制作1设计评审a﹑根据市场或客户对产品外观与功能要求﹐工程师组织各相关职能部门对产品进行设计阶段的评审﹐初步预算产品的各个阶段排期。b﹑对产品的功能及测试标准进行设计评审。c﹑对产品影响装配生产方面进行设计评审。d﹑工程部编制初步的ToolPan与BOM资料。2产品绘图(PRODUCTDRAWING)a根据TOOLINGMODEL的尺寸及设计评审所修改的结构进行产品装配图﹑零件图的绘制。b对绘制的产品图﹑零件图进行校核﹑审批﹑批准程序﹐最后送工模部开模。c提供开模手办装配图﹑零件图纸﹑分模表给工模部开模﹐工模部在开模后一周内提供排模图给工程部复核﹐工程部按初步的排模表﹑BOM及喷油资料﹐并按模厂回复之开模进度进行排期﹐跟进各项工作进度。例如﹕放样﹐雕刻﹐打磨等以确保按期完成。三﹑产品工程试验阶段1试模模具完成时第一次试模﹐必须略省光模具﹐并且应钻好运水以确保胶件尺寸的稳定。FIRSTSHOT要求﹕a外观改动------为达到某种要求须改变外观时﹐必须尽快向客户提出﹔b零件配合------如零件有多个模腔﹐应进行不同模腔互配﹑量度及比较图纸尺寸﹔c产品出模------无明显的扣模﹑粘模现象﹔d安全测试------一切利边或尖点或经DROPTEST后所产生的问题需提出改模﹑量度零件尺寸及出模数据以准确做EP办﹔e记录FIRSTSHOT-----注塑成型工艺参数﹐以便在工具记录表(TOOLPAN)上做好记录。2打办物料(五金料﹑色粉﹑油漆)a五金物料------包括螺丝﹑弹弓﹑铁轴等﹔b色粉﹑油漆------根据客户提供PAINTMASTER或颜色编号调色粉及油漆给客户预批颜色。c胶水------根据产品胶件材料及点胶水部位选用胶水﹔d包装物料------根据报价及客户资料﹐内咭部分自行设计(外箱﹑胶袋﹑贴纸﹑内咭﹑扎带)。3做工程试验(EP)a新产品组件或部件的工程评估﹐将决定它们的性能能否达到产品最终的规格要求﹐新产品最少需要1次工程试验来完成对该产品的基本测试﹐这一次EP将第3页共223页第2页共223页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共223页在厂方实验室做测试﹔b准备EP阶段工装夹具﹕如超声模﹑打螺丝模﹑啤铁轴夹具等﹔c办房做EP测试办------记录产品存在问题﹑工装夹具的设计改良﹑产品生产工艺的初步计划。EP...
