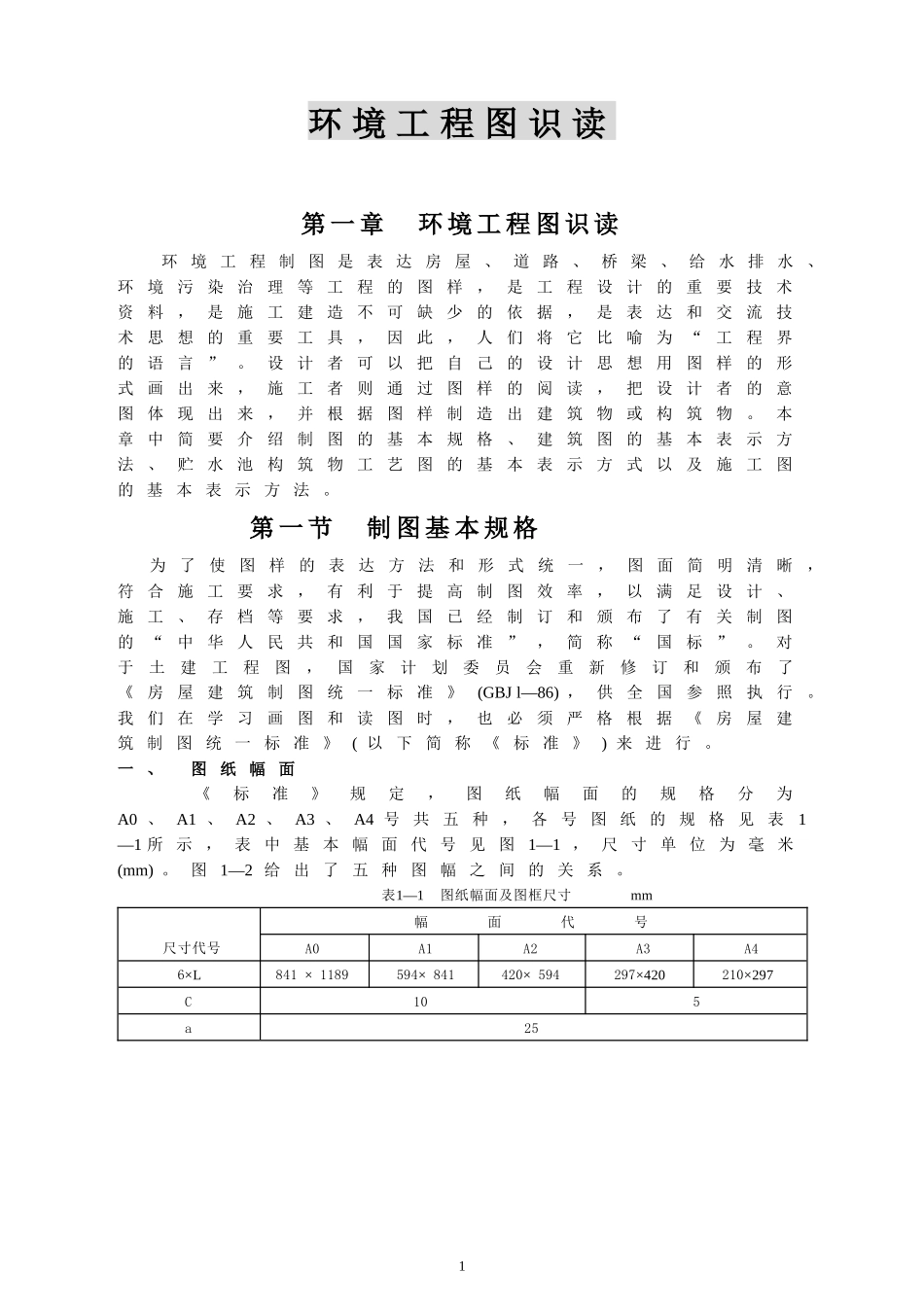

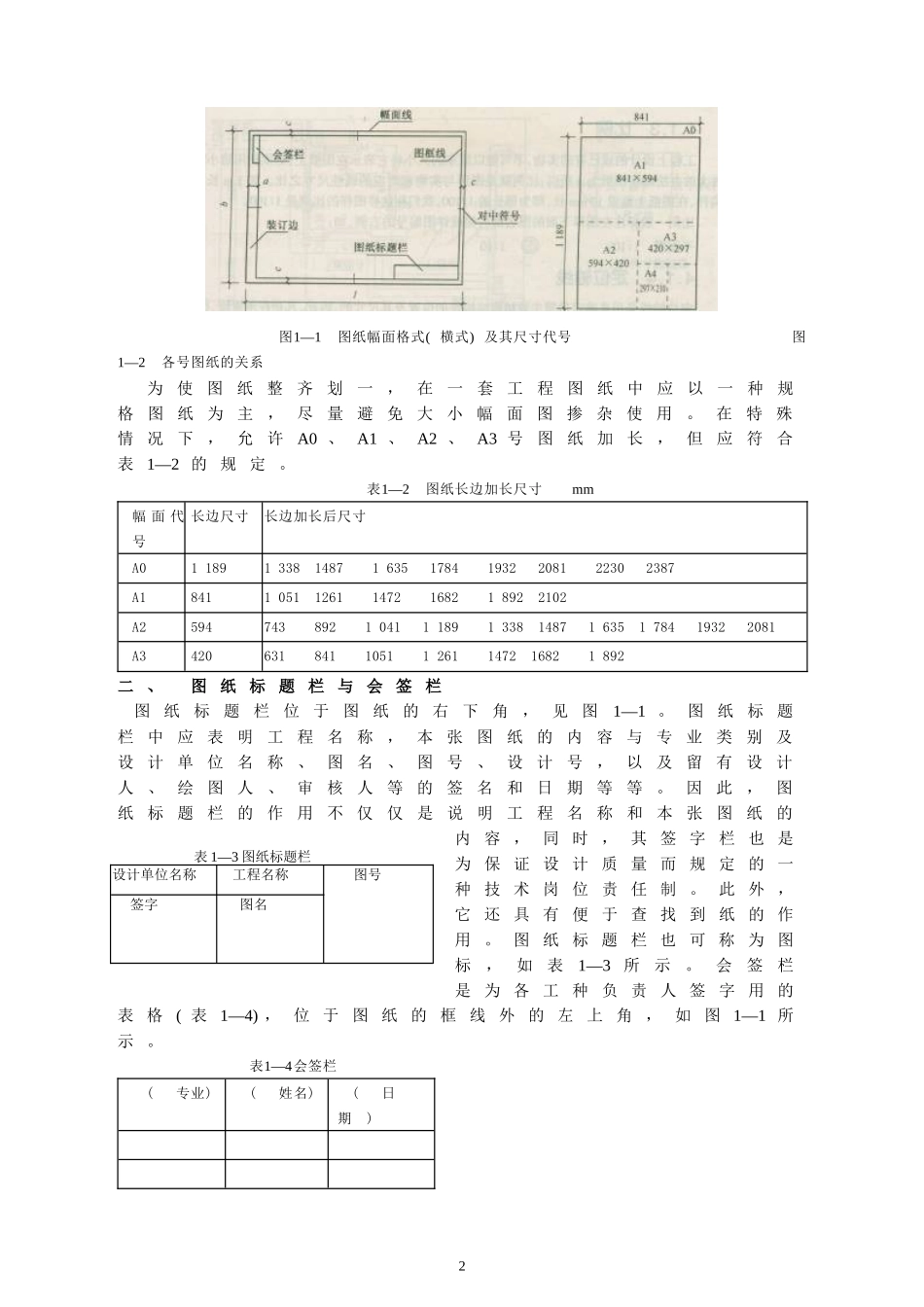

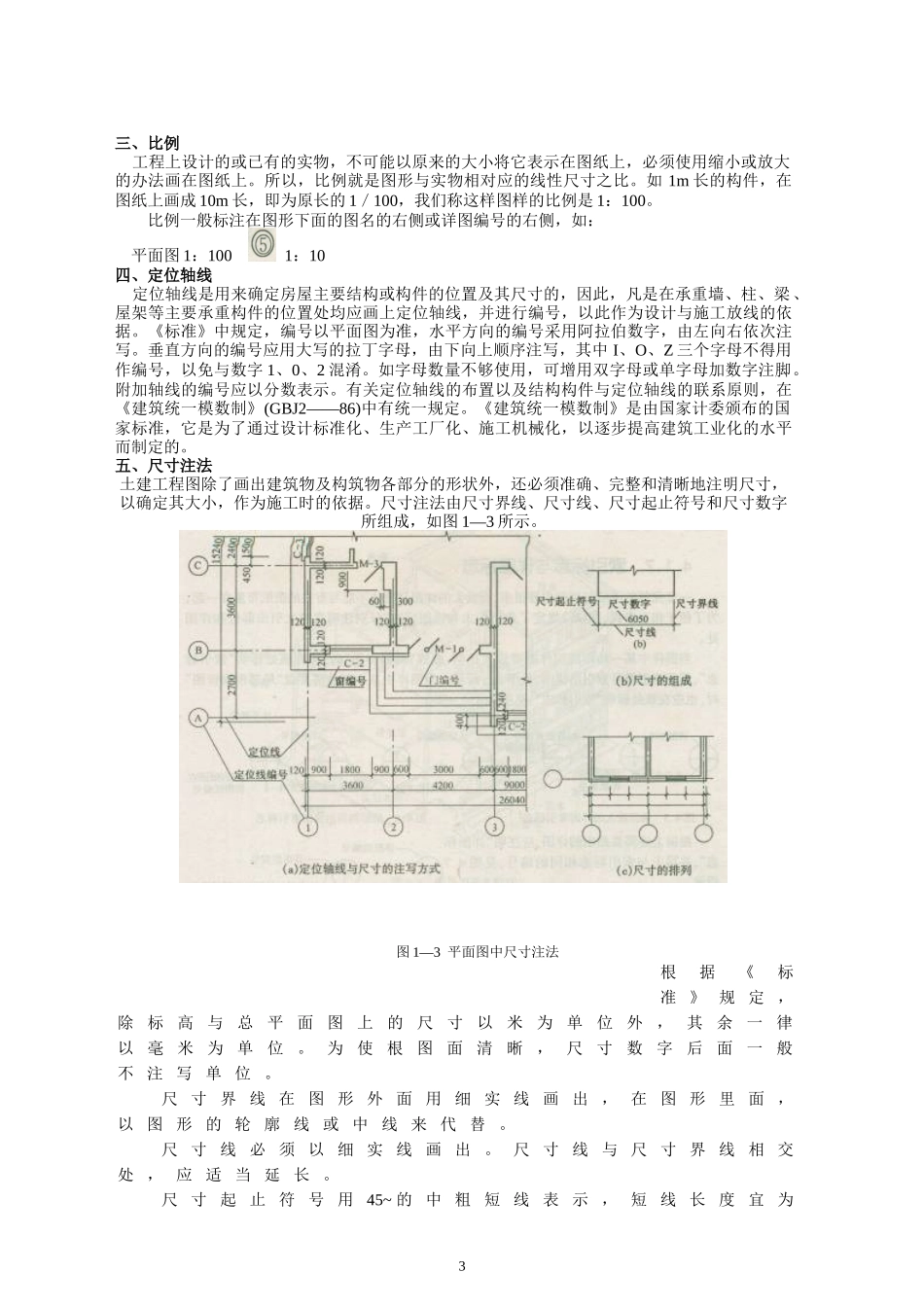

环境工程图识读第一章环境工程图识读环境工程制图是表达房屋、道路、桥梁、给水排水、环境污染治理等工程的图样，是工程设计的重要技术资料，是施工建造不可缺少的依据，是表达和交流技术思想的重要工具，因此，人们将它比喻为“工程界的语言”。设计者可以把自己的设计思想用图样的形式画出来，施工者则通过图样的阅读，把设计者的意图体现出来，并根据图样制造出建筑物或构筑物。本章中简要介绍制图的基本规格、建筑图的基本表示方法、贮水池构筑物工艺图的基本表示方式以及施工图的基本表示方法。第一节制图基本规格为了使图样的表达方法和形式统一，图面简明清晰，符合施工要求，有利于提高制图效率，以满足设计、施工、存档等要求，我国已经制订和颁布了有关制图的“中华人民共和国国家标准”，简称“国标”。对于土建工程图，国家计划委员会重新修订和颁布了《房屋建筑制图统一标准》(GBJl—86)，供全国参照执行。我们在学习画图和读图时，也必须严格根据《房屋建筑制图统一标准》(以下简称《标准》)来进行。一、图纸幅面《标准》规定，图纸幅面的规格分为A0、A1、A2、A3、A4号共五种，各号图纸的规格见表1—1所示，表中基本幅面代号见图1—1，尺寸单位为毫米(mm)。图1—2给出了五种图幅之间的关系。表1—1图纸幅面及图框尺寸mm尺寸代号幅面代号A0A1A2A3A46×L841×1189594×841420×594297×420210×297C105a251图1—1图纸幅面格式(横式)及其尺寸代号图1—2各号图纸的关系为使图纸整齐划一，在一套工程图纸中应以一种规格图纸为主，尽量避免大小幅面图掺杂使用。在特殊情况下，允许A0、A1、A2、A3号图纸加长，但应符合表1—2的规定。表1—2图纸长边加长尺寸mm幅面代号长边尺寸长边加长后尺寸A0118913381487163517841932208122302387A1841105112611472168218922102A259474389210411189133814871635178419322081A342063184110511261147216821892二、图纸标题栏与会签栏图纸标题栏位于图纸的右下角，见图1—1。图纸标题栏中应表明工程名称，本张图纸的内容与专业类别及设计单位名称、图名、图号、设计号，以及留有设计人、绘图人、审核人等的签名和日期等等。因此，图纸标题栏的作用不仅仅是说明工程名称和本张图纸的内容，同时，其签字栏也是为保证设计质量而规定的一种技术岗位责任制。此外，它还具有便于查找到纸的作用。图纸标题栏也可称为图标，如表1—3所示。会签栏是为各工种负责人签字用的表格(表1—4)，位于图纸的框线外的左上角，如图1—1所示。表1—4会签栏(专业)(姓名)(日期)2表1—3图纸标题栏设计单位名称工程名称图号签字图名根据《标准》规定，除标高与总平面图上的尺寸以米为单位外，其余一律以毫米为单位。为使根图面清晰，尺寸数字后面一般不注写单位。尺寸界线在图形外面用细实线画出，在图形里面，以图形的轮廓线或中线来代替。尺寸线必须以细实线画出。尺寸线与尺寸界线相交处，应适当延长。尺寸起止符号用45~的中粗短线表示，短线长度宜为3三、比例工程上设计的或已有的实物，不可能以原来的大小将它表示在图纸上，必须使用缩小或放大的办法画在图纸上。所以，比例就是图形与实物相对应的线性尺寸之比。如1m长的构件，在图纸上画成10m长，即为原长的1／100，我们称这样图样的比例是1：100。比例一般标注在图形下面的图名的右侧或详图编号的右侧，如：平面图1：1001：10四、定位轴线定位轴线是用来确定房屋主要结构或构件的位置及其尺寸的，因此，凡是在承重墙、柱、梁、屋架等主要承重构件的位置处均应画上定位轴线，并进行编号，以此作为设计与施工放线的依据。《标准》中规定，编号以平面图为准，水平方向的编号采用阿拉伯数字，由左向右依次注写。垂直方向的编号应用大写的拉丁字母，由下向上顺序注写，其中I、O、Z三个字母不得用作编号，以免与数字1、0、2混淆。如字母数量不够使用，可增用双字母或单字母加数字注脚。附加轴线的编号应以分数表示。有关定位轴线的布置以及结构构件与定位轴线的联系原则，在《建筑统一模数制》(GBJ2——86)中有统一规定。《建筑统一模数制》是由国家计委颁布的国家标准，它是为了通过设计标准化、生产工厂化、施工机...
