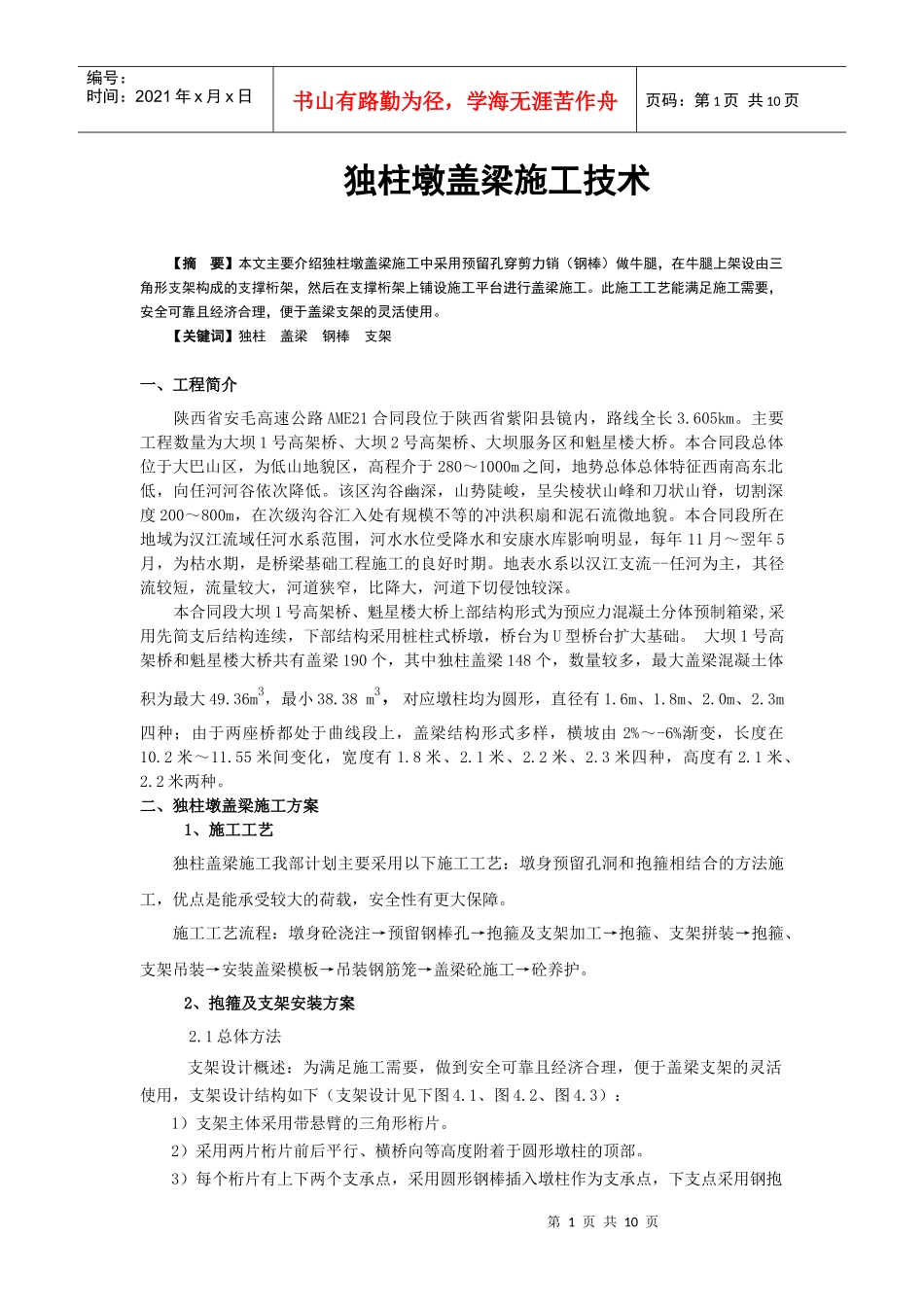

独柱墩盖梁施工_第1页
1/10

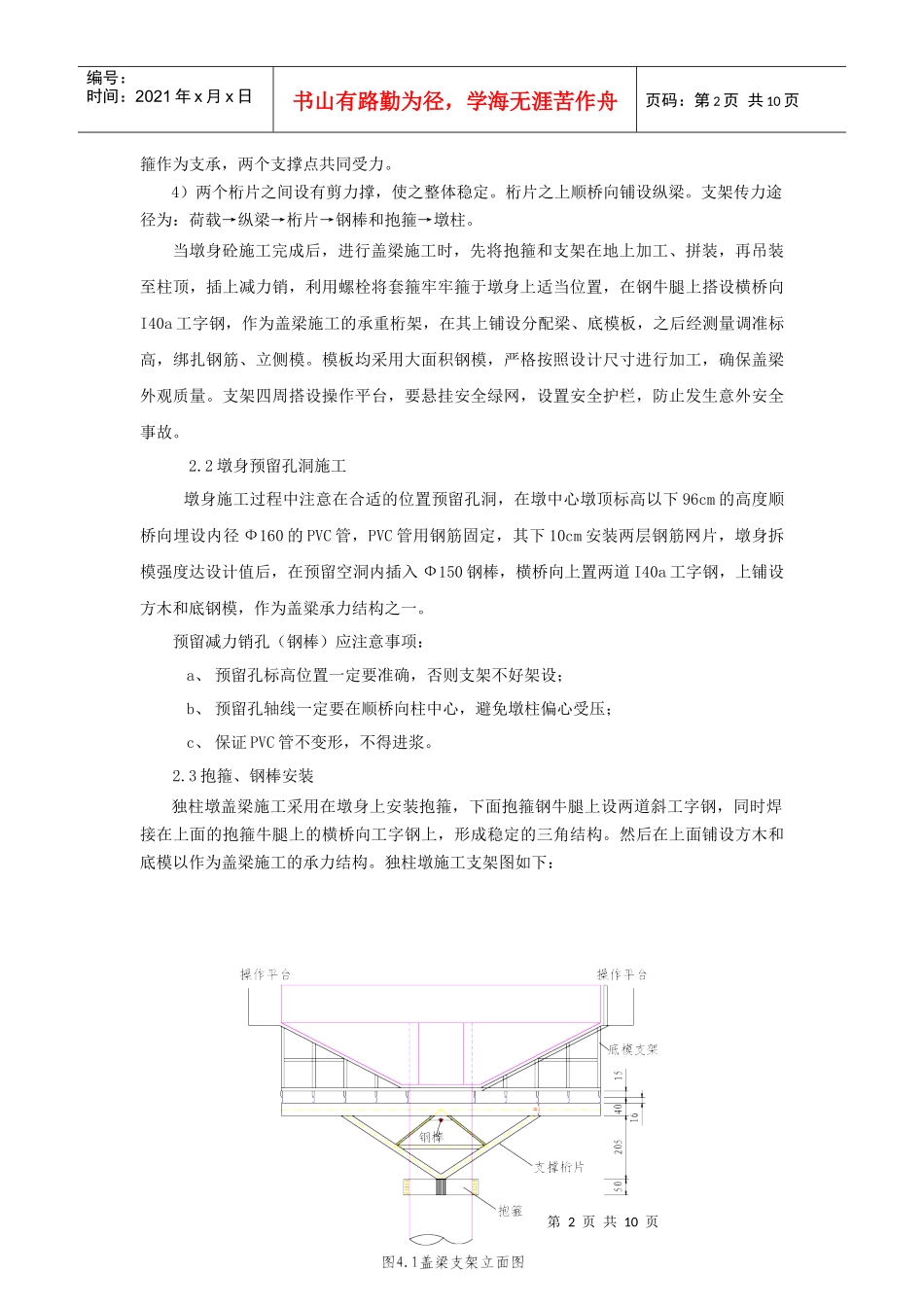

独柱墩盖梁施工_第2页
2/10

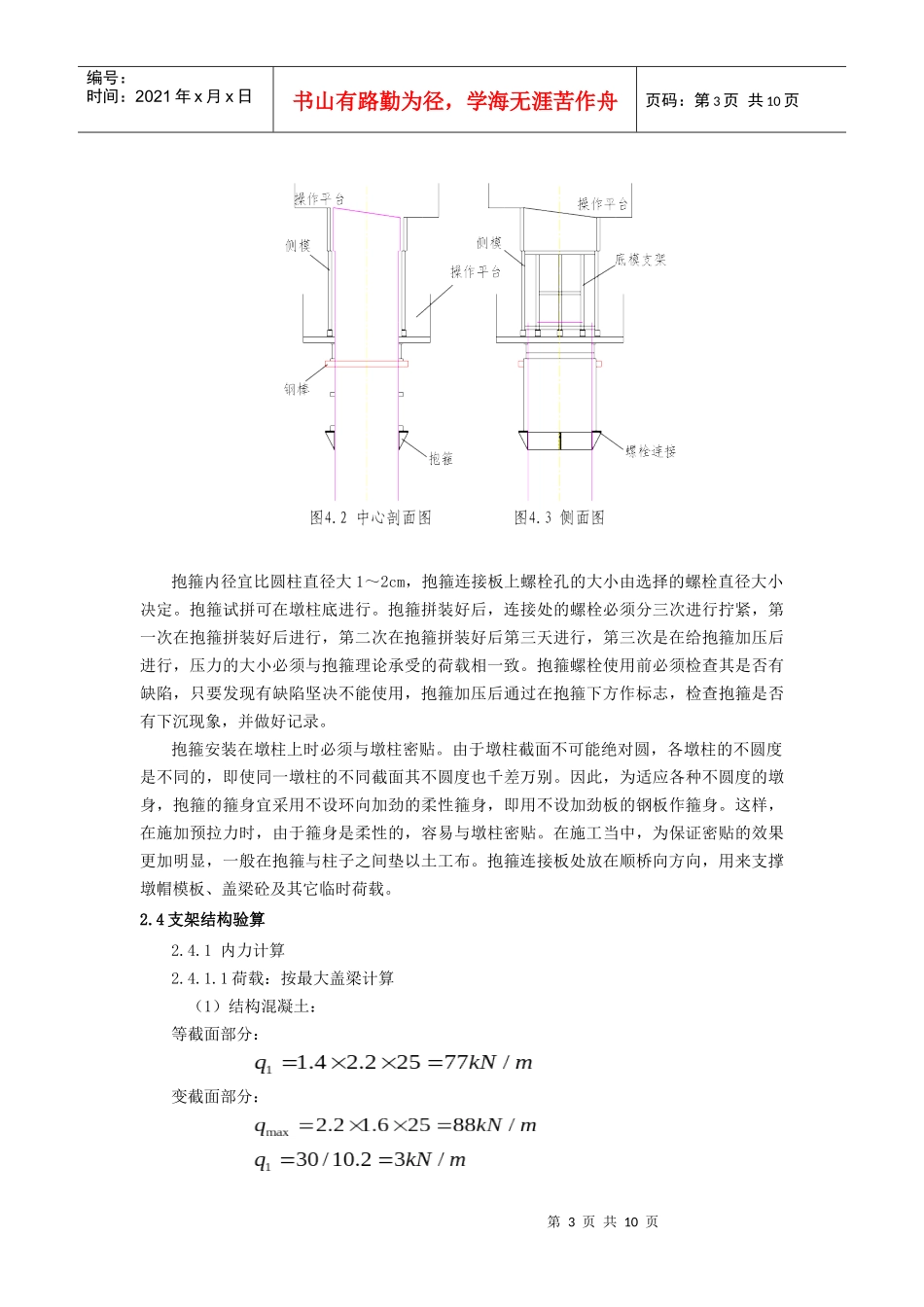

独柱墩盖梁施工_第3页
3/10
第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页独柱墩盖梁施工技术【摘要】本文主要介绍独柱墩盖梁施工中采用预留孔穿剪力销(钢棒)做牛腿,在牛腿上架设由三角形支架构成的支撑桁架,然后在支撑桁架上铺设施工平台进行盖梁施工。此施工工艺能满足施工需要,安全可靠且经济合理,便于盖梁支架的灵活使用。【关键词】独柱盖梁钢棒支架一、工程简介陕西省安毛高速公路AME21合同段位于陕西省紫阳县镜内,路线全长3.605km。主要工程数量为大坝1号高架桥、大坝2号高架桥、大坝服务区和魁星楼大桥。本合同段总体位于大巴山区,为低山地貌区,高程介于280~1000m之间,地势总体总体特征西南高东北低,向任河河谷依次降低。该区沟谷幽深,山势陡峻,呈尖棱状山峰和刀状山脊,切割深度200~800m,在次级沟谷汇入处有规模不等的冲洪积扇和泥石流微地貌。本合同段所在地域为汉江流域任河水系范围,河水水位受降水和安康水库影响明显,每年11月~翌年5月,为枯水期,是桥梁基础工程施工的良好时期。地表水系以汉江支流--任河为主,其径流较短,流量较大,河道狭窄,比降大,河道下切侵蚀较深。本合同段大坝1号高架桥、魁星楼大桥上部结构形式为预应力混凝土分体预制箱梁,采用先简支后结构连续,下部结构采用桩柱式桥墩,桥台为U型桥台扩大基础。大坝1号高架桥和魁星楼大桥共有盖梁190个,其中独柱盖梁148个,数量较多,最大盖梁混凝土体积为最大49.36m3,最小38.38m3,对应墩柱均为圆形,直径有1.6m、1.8m、2.0m、2.3m四种;由于两座桥都处于曲线段上,盖梁结构形式多样,横坡由2%~-6%渐变,长度在10.2米~11.55米间变化,宽度有1.8米、2.1米、2.2米、2.3米四种,高度有2.1米、2.2米两种。二、独柱墩盖梁施工方案1、施工工艺独柱盖梁施工我部计划主要采用以下施工工艺:墩身预留孔洞和抱箍相结合的方法施工,优点是能承受较大的荷载,安全性有更大保障。施工工艺流程:墩身砼浇注→预留钢棒孔→抱箍及支架加工→抱箍、支架拼装→抱箍、支架吊装→安装盖梁模板→吊装钢筋笼→盖梁砼施工→砼养护。2、抱箍及支架安装方案2.1总体方法支架设计概述:为满足施工需要,做到安全可靠且经济合理,便于盖梁支架的灵活使用,支架设计结构如下(支架设计见下图4.1、图4.2、图4.3):1)支架主体采用带悬臂的三角形桁片。2)采用两片桁片前后平行、横桥向等高度附着于圆形墩柱的顶部。3)每个桁片有上下两个支承点,采用圆形钢棒插入墩柱作为支承点,下支点采用钢抱第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页箍作为支承,两个支撑点共同受力。4)两个桁片之间设有剪力撑,使之整体稳定。桁片之上顺桥向铺设纵梁。支架传力途径为:荷载→纵梁→桁片→钢棒和抱箍→墩柱。当墩身砼施工完成后,进行盖梁施工时,先将抱箍和支架在地上加工、拼装,再吊装至柱顶,插上减力销,利用螺栓将套箍牢牢箍于墩身上适当位置,在钢牛腿上搭设横桥向I40a工字钢,作为盖梁施工的承重桁架,在其上铺设分配梁、底模板,之后经测量调准标高,绑扎钢筋、立侧模。模板均采用大面积钢模,严格按照设计尺寸进行加工,确保盖梁外观质量。支架四周搭设操作平台,要悬挂安全绿网,设置安全护栏,防止发生意外安全事故。2.2墩身预留孔洞施工墩身施工过程中注意在合适的位置预留孔洞,在墩中心墩顶标高以下96cm的高度顺桥向埋设内径Ф160的PVC管,PVC管用钢筋固定,其下10cm安装两层钢筋网片,墩身拆模强度达设计值后,在预留空洞内插入Ф150钢棒,横桥向上置两道I40a工字钢,上铺设方木和底钢模,作为盖粱承力结构之一。预留减力销孔(钢棒)应注意事项:a、预留孔标高位置一定要准确,否则支架不好架设;b、预留孔轴线一定要在顺桥向柱中心,避免墩柱偏心受压;c、保证PVC管不变形,不得进浆。2.3抱箍、钢棒安装独柱墩盖梁施工采用在墩身上安装抱箍,下面抱箍钢牛腿上设两道斜工字钢,同时焊接在上面的抱箍牛腿上的横桥向工字钢上,形成稳定的三角结构。然后在上面铺设方木和底模以作为盖梁施工的承力结构。独柱墩施工支架图如下:第3页...
