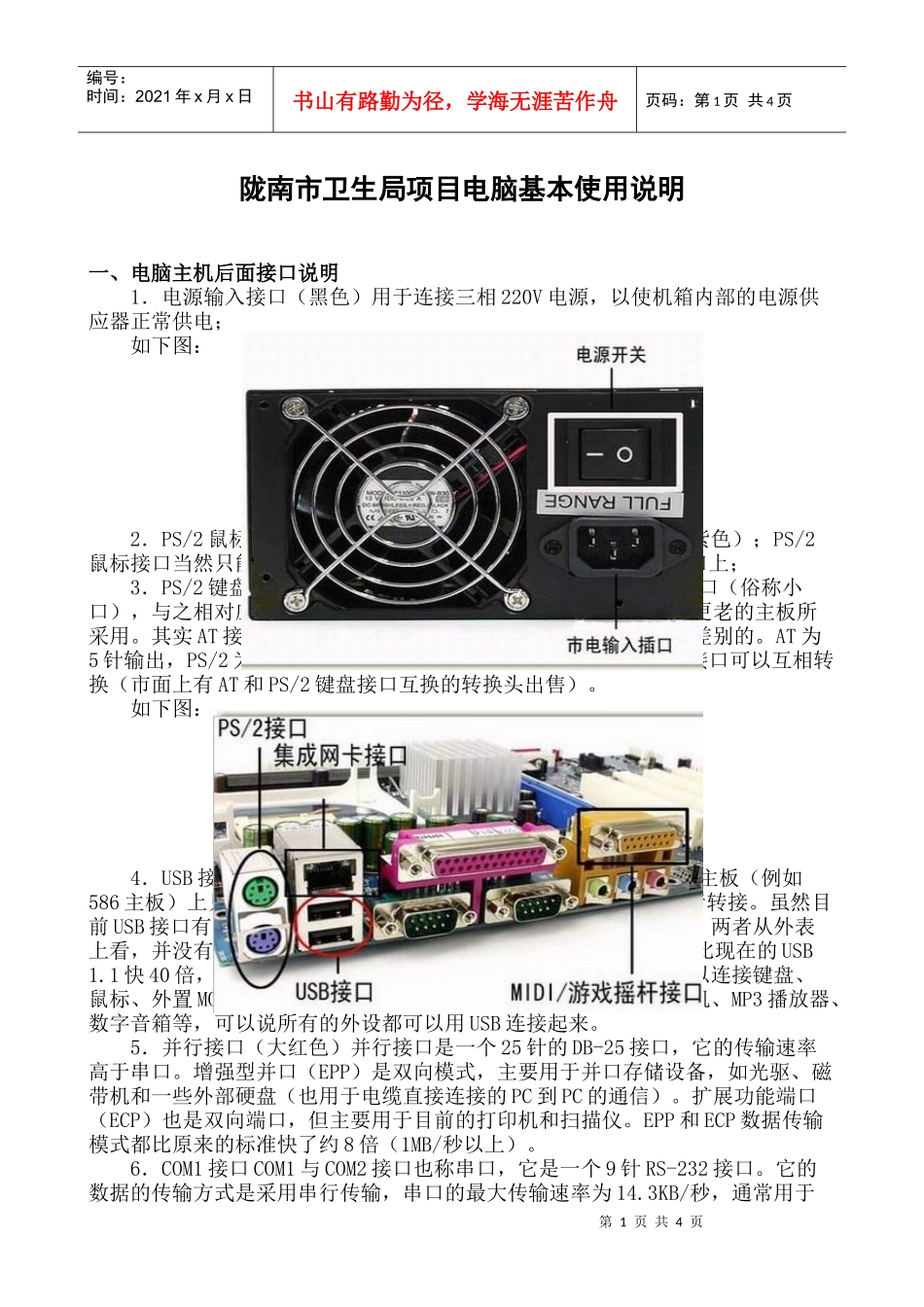

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页陇南市卫生局项目电脑基本使用说明一、电脑主机后面接口说明1．电源输入接口（黑色）用于连接三相220V电源，以使机箱内部的电源供应器正常供电；如下图：2．PS/2鼠标接口一般有两个一个为（绿色），则另一个为（紫色）；PS/2鼠标接口当然只能连接PS/2接口的鼠标其连接在PS/2（绿色）接口上；3．PS/2键盘接口（紫色）现在的键盘接口基本上采用PS/2接口（俗称小口），与之相对应的还有XT/AT接口（俗称大口），主要是586或更老的主板所采用。其实AT接口与PS/2接口的键盘，从功能上来讲是没有什么差别的。AT为5针输出，PS/2为6针输出，由每个针脚定义可以知道AT和PS/2接口可以互相转换（市面上有AT和PS/2键盘接口互换的转换头出售）。如下图：4．USB接口目前所有的主板都直接配备有两个USB接口，在老主板（例如586主板）上只配备USB接头，因此还需要有一个USB适配接口进行转接。虽然目前USB接口有两种，一种是USB1.1接口，另一种是USB2.0接口。两者从外表上看，并没有什么差别。USB2.0的传输速度将达到60MB/秒，几乎比现在的USB1.1快40倍，而且USB2.0拥有完全向下兼容的特性。USB接口可以连接键盘、鼠标、外置MODEM、打印机、扫描仪、光存储器、游戏杆、数码相机、MP3播放器、数字音箱等，可以说所有的外设都可以用USB连接起来。5．并行接口（大红色）并行接口是一个25针的DB-25接口，它的传输速率高于串口。增强型并口（EPP）是双向模式，主要用于并口存储设备，如光驱、磁带机和一些外部硬盘（也用于电缆直接连接的PC到PC的通信）。扩展功能端口（ECP）也是双向端口，但主要用于目前的打印机和扫描仪。EPP和ECP数据传输模式都比原来的标准快了约8倍（1MB/秒以上）。6．COM1接口COM1与COM2接口也称串口，它是一个9针RS-232接口。它的数据的传输方式是采用串行传输，串口的最大传输速率为14.3KB/秒，通常用于第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页传输速率较低的设备，如鼠标、外置MODEM、老式的数码相机、手写板。有些老主板上提供两个串口（9针、25针），而新主板一般是提供两个9针的串口。7．COM2接口COM2接口的功能与COM1接口一样。不过在有些586主板上虽然也提供两个串口，但是COM1接口一般是接鼠标，COM2接口一般是接外置Modem或其他串口设备。8．游戏/MIDI接口（黄色）游戏/MIDI接口是一个15针的接口，主要用来连接游戏操纵杆、游戏手柄、方向盘等外界游戏控制器，同时也可用来连接MIDI键盘和电子琴等电子乐器上的MIDI接口，实现MIDI音乐信号的直接传输。9．LineOut接口（淡绿色）LineOut接口是提供双声道音频输出，可以接在喇叭或其他放音设备的LineIn接口中。一般的声卡会有LineOut或SpeakerOut接口，虽然两者都是提供音频输出，但是它们也是有区别的，如果声卡输出的声音会通过具有功率扩大功能的喇叭，使用LineOut就可以了如果喇叭没有任何扩大功能而且也没有使用外部的扩音器，那就使用SpeakerOut，因为通常声卡会利用内部的功率扩大功能将声音从SpeakerOut输出。10．LineIn接口（天蓝色）LineIn线性输入接口，也就是音频输入接口，通常另一端连接外部声音设备的LineOut端。11．MIC接口（粉红色）MIC接口，想必大家都知道这是连接麦克风的。如下图：12．显卡接口（蓝色）显卡接口是一种15针的D-Sub接口，它属于模拟接口。一般的显卡都只有D-Sub接口，少数显卡还会提供S端子、Video端子，甚至数字接口。13．以太网接口（黑色）以太网是当今现有局域网采用的最通用的通信协议标准，组建于七十年代早期。Ethernet(以太网）是一种传输速率为10Mbps的常用局域网（LAN）标准。在以太网中，所有计算机被连接一条同轴电缆上，采用具有冲突检测的载波感应多处访问（CSMA/CD）方法，采用竞争机制和总线拓朴结构。基本上，以太网由共享传输媒体，如双绞线电缆或同轴电缆和多端口集线器、网桥或交换机构成。在星型或总线型配置结构中，集线器/交换机/网桥通过电缆使得计算机、打印机和工作站彼此之间相互连接。14．DVI接口（白色）DVI全称为D...
