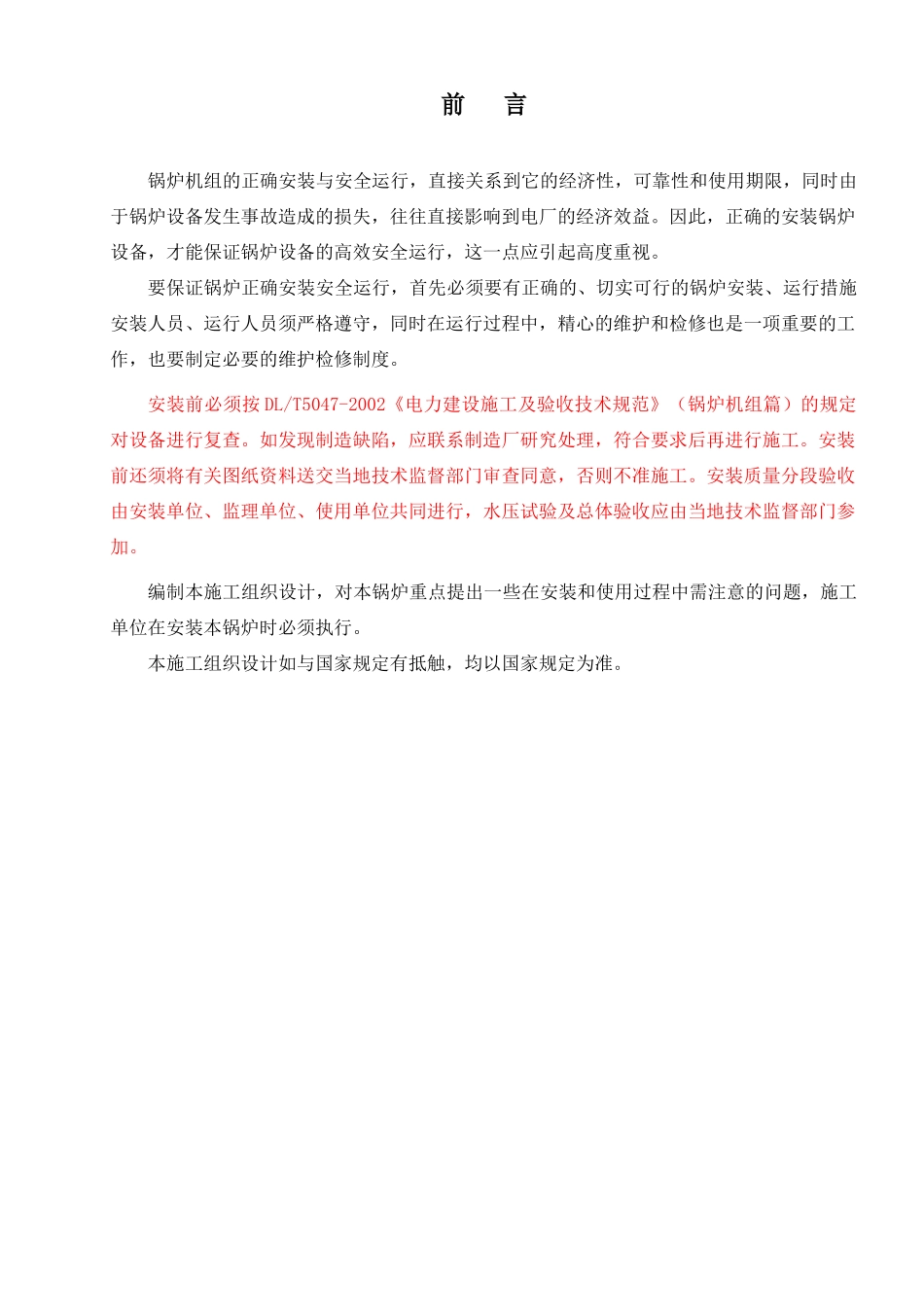

目录前言锅炉机组的正确安装与安全运行，直接关系到它的经济性，可靠性和使用期限，同时由于锅炉设备发生事故造成的损失，往往直接影响到电厂的经济效益。因此，正确的安装锅炉设备，才能保证锅炉设备的高效安全运行，这一点应引起高度重视。要保证锅炉正确安装安全运行，首先必须要有正确的、切实可行的锅炉安装、运行措施安装人员、运行人员须严格遵守，同时在运行过程中，精心的维护和检修也是一项重要的工作，也要制定必要的维护检修制度。安装前必须按DL/T5047-2002《电力建设施工及验收技术规范》（锅炉机组篇）的规定对设备进行复查。如发现制造缺陷，应联系制造厂研究处理，符合要求后再进行施工。安装前还须将有关图纸资料送交当地技术监督部门审查同意，否则不准施工。安装质量分段验收由安装单位、监理单位、使用单位共同进行，水压试验及总体验收应由当地技术监督部门参加。编制本施工组织设计，对本锅炉重点提出一些在安装和使用过程中需注意的问题，施工单位在安装本锅炉时必须执行。本施工组织设计如与国家规定有抵触，均以国家规定为准。第一章编制依据1、《火力发电工程施工组织设计导则》国家电力公司2、《平原县30MW生物质能热电联产项目施工招标文件》及其附件3、《蒸汽锅炉安全技术监察规程》（96年版）4、《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047—025、《火电施工质量检验及评定标准》（锅炉篇）建质[1996]111号6、《火力发电厂焊接技术规程》DL/T869—20047、《火力发电厂焊接热处理技术规程》DL/T819—20028、《火电施工质量检验及评定标准》（焊接篇）10、《电力建设施工及验收技术规范》（管道篇）DL5031—9411、《火电施工质量检验及评定标准》（管道篇）国电电源[2000]116号12、《火力发电厂金属技术监督规程》DL438—200013、《电站锅炉压力容器检验规程》DL647—200414、《锅炉安装监督检验规则》TSGG7001－200415、《火力发电厂锅炉化学清洗导则》DL/T794—200116、《污水综合排放标准》GB8978－8817、《电力建设安全工作规程》（第1部分：火力发电厂）DL5009.1—200218、无锡华光锅炉集团有限公司有关资料第二章工程概况一、地理位置厂址：本工程选址在平原县经济开发区内，位于开发区中部，大八里村东、二环路以西、大八里路南、318省道以北。平原县地处暖温带半湿润地区，属北温带大陆性季风气候区。四季分明，春季多风，夏季高温高湿，降水集中；秋季天高气爽，气候温和；冬季雨雪稀少，寒冷干燥。冬夏长，春秋短，具有光照充足，热量丰富，雨热同季，降水适中等优点。历年平均风速2.7m/s，最大风速：20.0m/s，基本风压值392Pa；平均相对湿度67%，最大100%，最小1%；全年主导向SSW风。年平均气温12.9℃，极端最高气温为40.5℃，极端最低气温为-21.9℃。年平均日照时数为2505.9h，日照百分率为57%。最多年日照2808.4小时，日照率为63%；最少年日照2101.6h，日照率为47%历年平均年降水量564.3mm，最多年降水量1052.7mm,最少年降水量300.8mm。一日最大降水量236.6mm，最大积雪厚度17cm，最大冻土深度0.43m。拟建场地地形总体较为平坦，局部稍有起伏。地貌类型单一，地层结构比较简单，分布较均匀。平原县抗震设防烈度为7度，设计基本地震加速度值为0.10g。二、工程简述锅炉型式为：全钢结构、半露天布置、平衡通风、次高温次高压、燃烧秸杆、自然循环、固态排渣、水冷振动炉排、汽包炉。锅炉容量和主要参数序号项目名称单位数据1额定蒸发量t/h752过热器出口蒸汽压力MPa（g）5.293过热器出口蒸汽温度℃4854给水温度℃1505锅炉效率（保证效率）％886锅炉排烟温度℃～1507热空气温度℃～123注：a)压力单位中“g”表示表压。“a”表示绝对压(以后均同)。b)给水温度为104℃时（即高加去除时）锅炉能保证额定的参数。本项目所用的设计燃料为：棉杆、桑枝条以及棉杆和桑条枝混合燃料（秸秆收获质量混合比为64%：36%本项目所用的校核燃料为：树枝、树根：棉秆=65%:35%的混合比率为（棉花秸秆收获质量比）；最大允许燃料含水量25%），最大允许燃料含水量25%。低位发热量按2500大卡-2800大卡/公斤考虑。燃料入炉的燃料粒度要求：<100mm100%;<...
