钣金加工中的工程展开计算方法VIP专享VIP免费

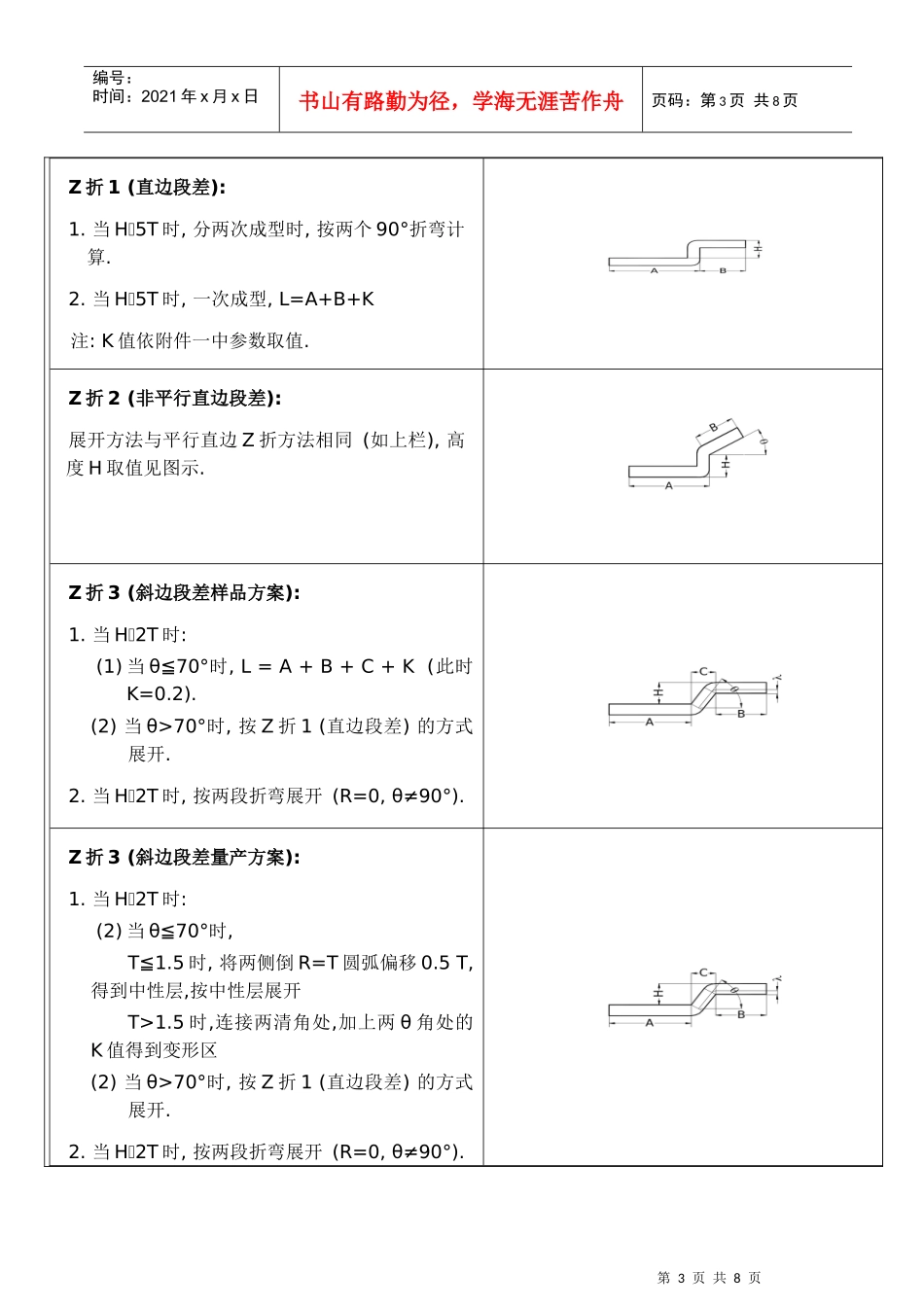

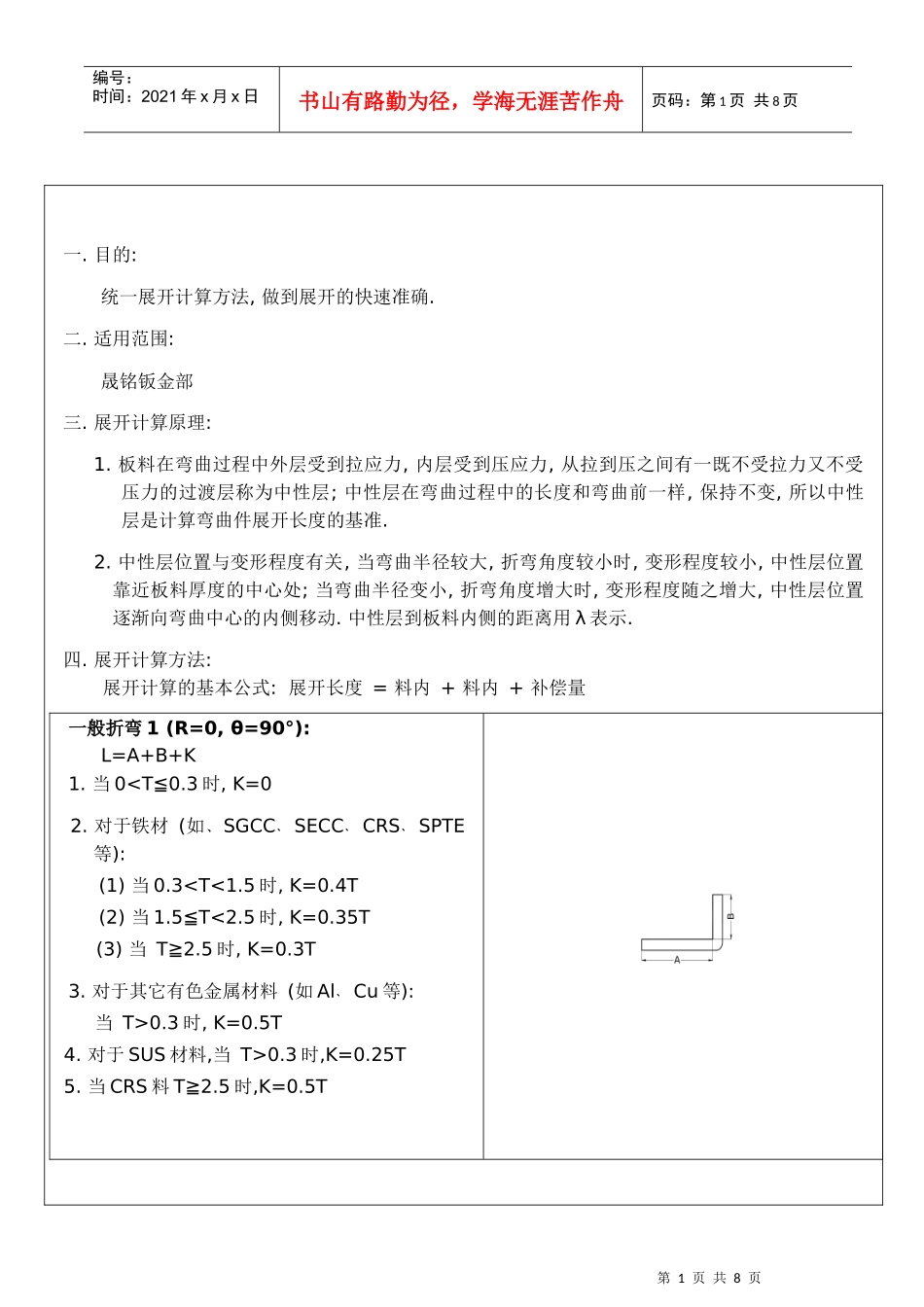

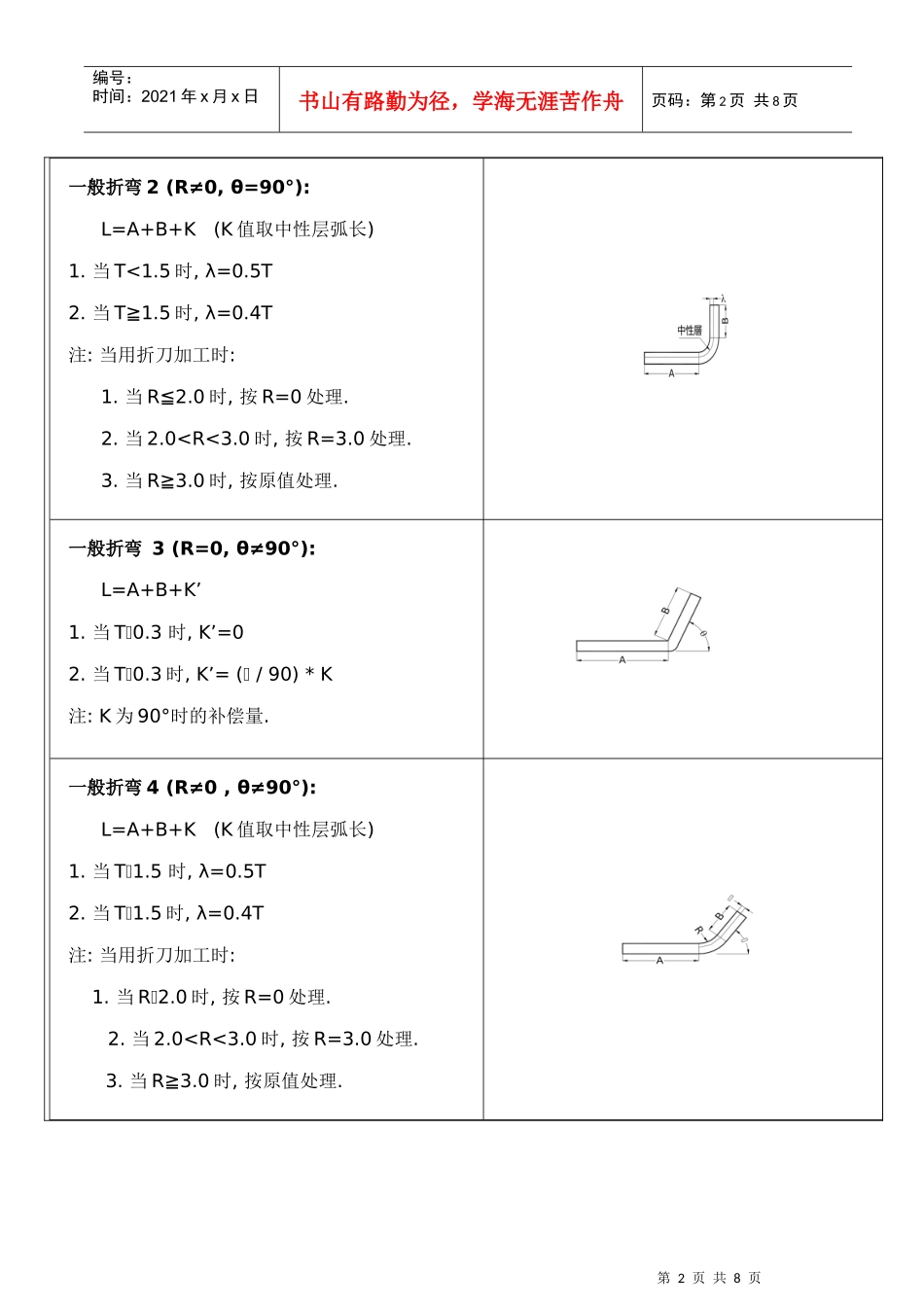

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页一.目的:统一展开计算方法,做到展开的快速准确.二.适用范围:晟铭钣金部三.展开计算原理:1.板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层称为中性层;中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.2.中性层位置与变形程度有关,当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处;当弯曲半径变小,折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示.四.展开计算方法:展开计算的基本公式:展开长度=料内+料内+补偿量一般折弯1(R=0,θ=90°):L=A+B+K1.当00.3时,K=0.5T4.对于SUS材料,当T>0.3时,K=0.25T5.当CRS料T≧2.5时,K=0.5T第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页一般折弯2(R≠0,θ=90°):L=A+B+K(K值取中性层弧长)1.当T<1.5时,λ=0.5T2.当T≧1.5时,λ=0.4T注:当用折刀加工时:1.当R≦2.0时,按R=0处理.2.当2.070°时,按Z折1(直边段差)的方式展开.2.当H2T时,按两段折弯展开(R=0,θ≠90°).Z折3(斜边段差量产方案):1.当H2T时:(2)当θ≦70°时,T≦1.5时,将两侧倒R=T圆弧偏移0.5T,得到中性层,按中性层展开T>1.5时,连接两清角处,加上两θ角处的K值得到变形区(2)当θ>70°时,按Z折1(直边段差)的方式展开.2.当H2T时,按两段折弯展开(R=0,θ≠90°).第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页Z折4(过渡段为两圆弧相切):1.H≦2T段差过渡处为非直线段两圆弧相切展开时,取基体外侧两圆弧相切点处作垂线,向内侧偏移一个料厚按图示处理,然后按Z折1(直边段差)方式展开.2.H>2T,请示后再按指示处理.抽孔与抽牙孔:抽孔尺寸计算原理为体积不变原理,即抽孔前后材料体积不变;一般抽孔,按下列公式计算,式中参数见右图(设预冲孔径为X,并加上修正系数–0.1):1.若抽孔为抽牙孔(抽孔后攻牙),则S取值原则如下:(1)T≦0.5时,取S=100%T(2)0.5
