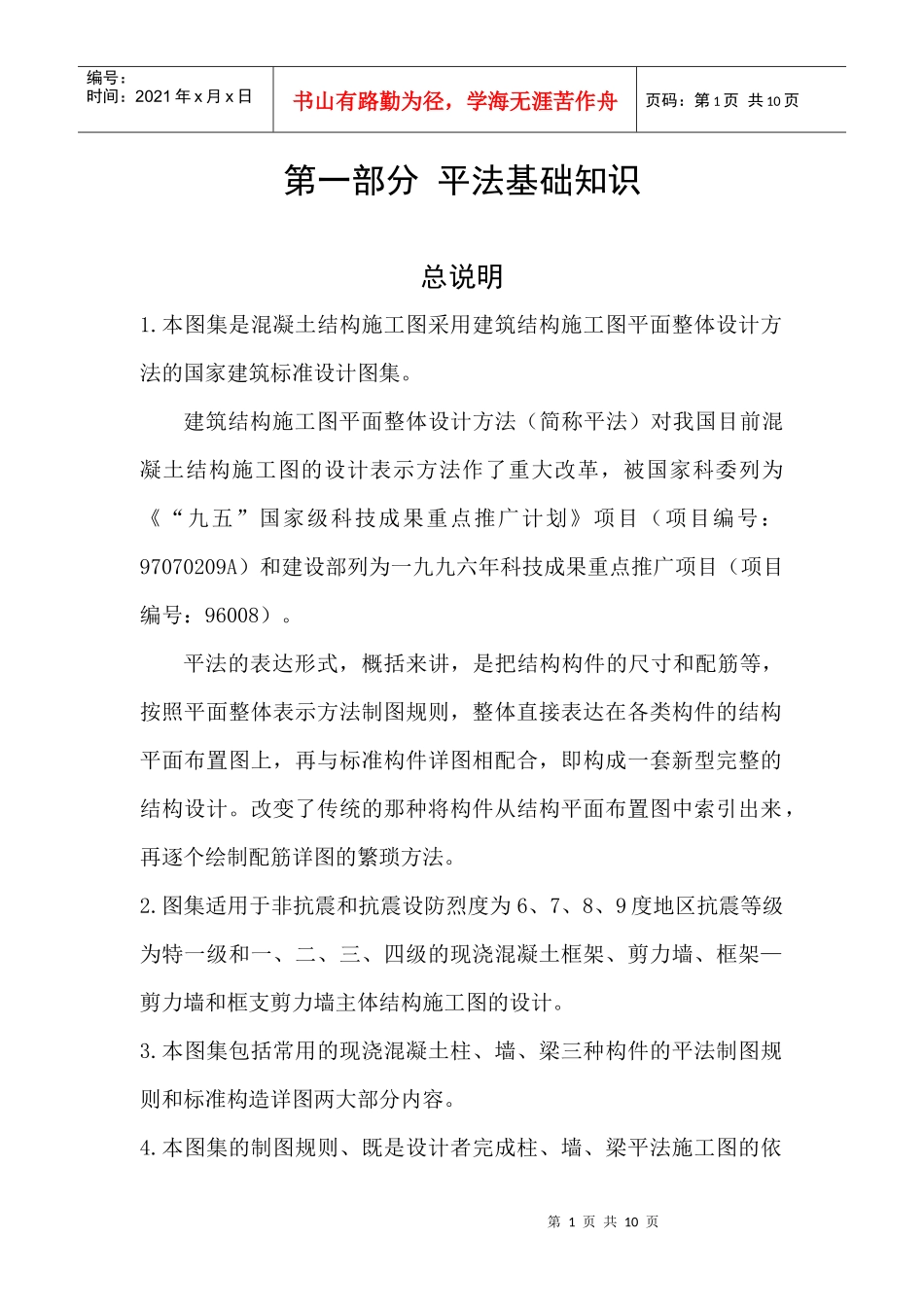

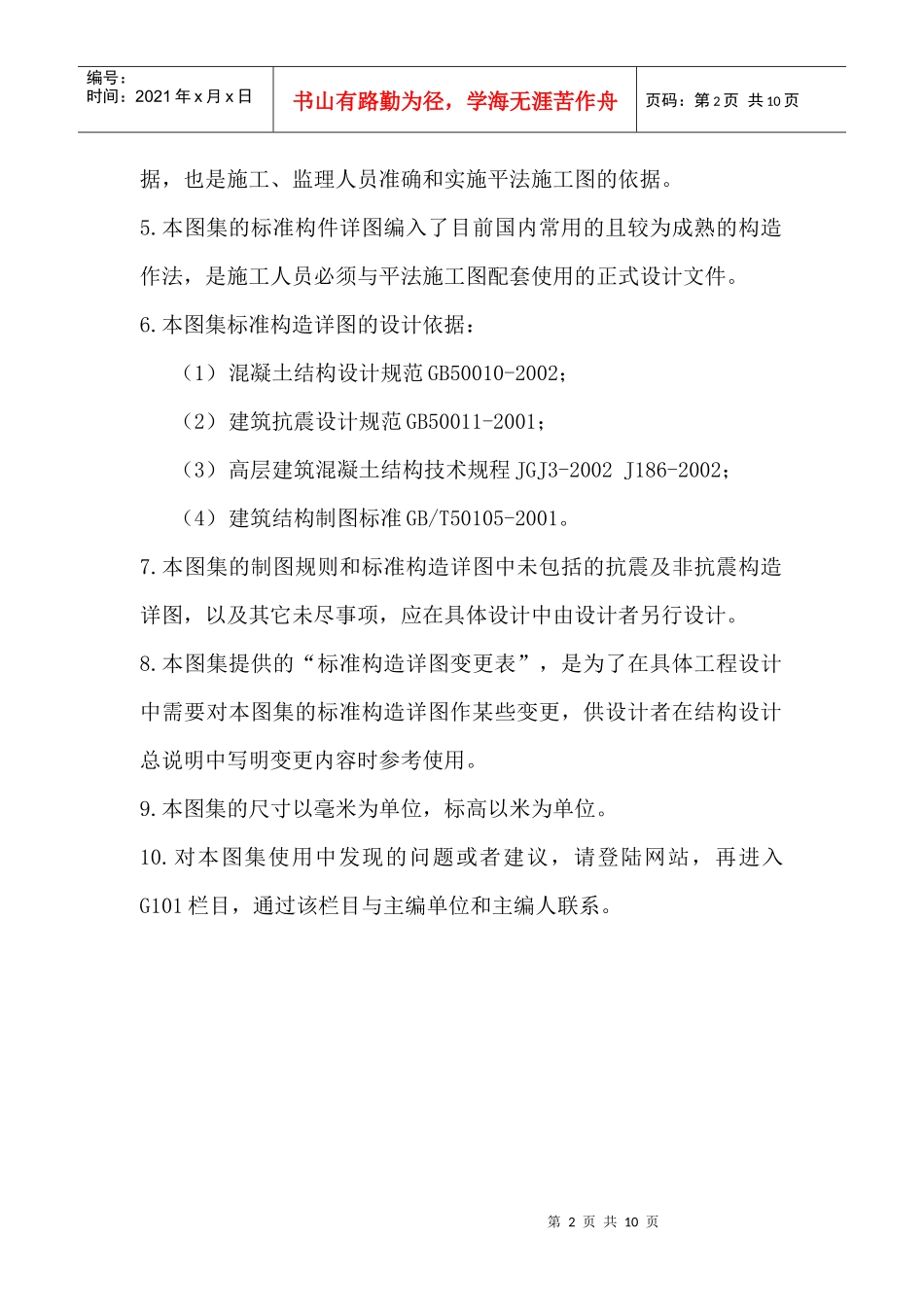

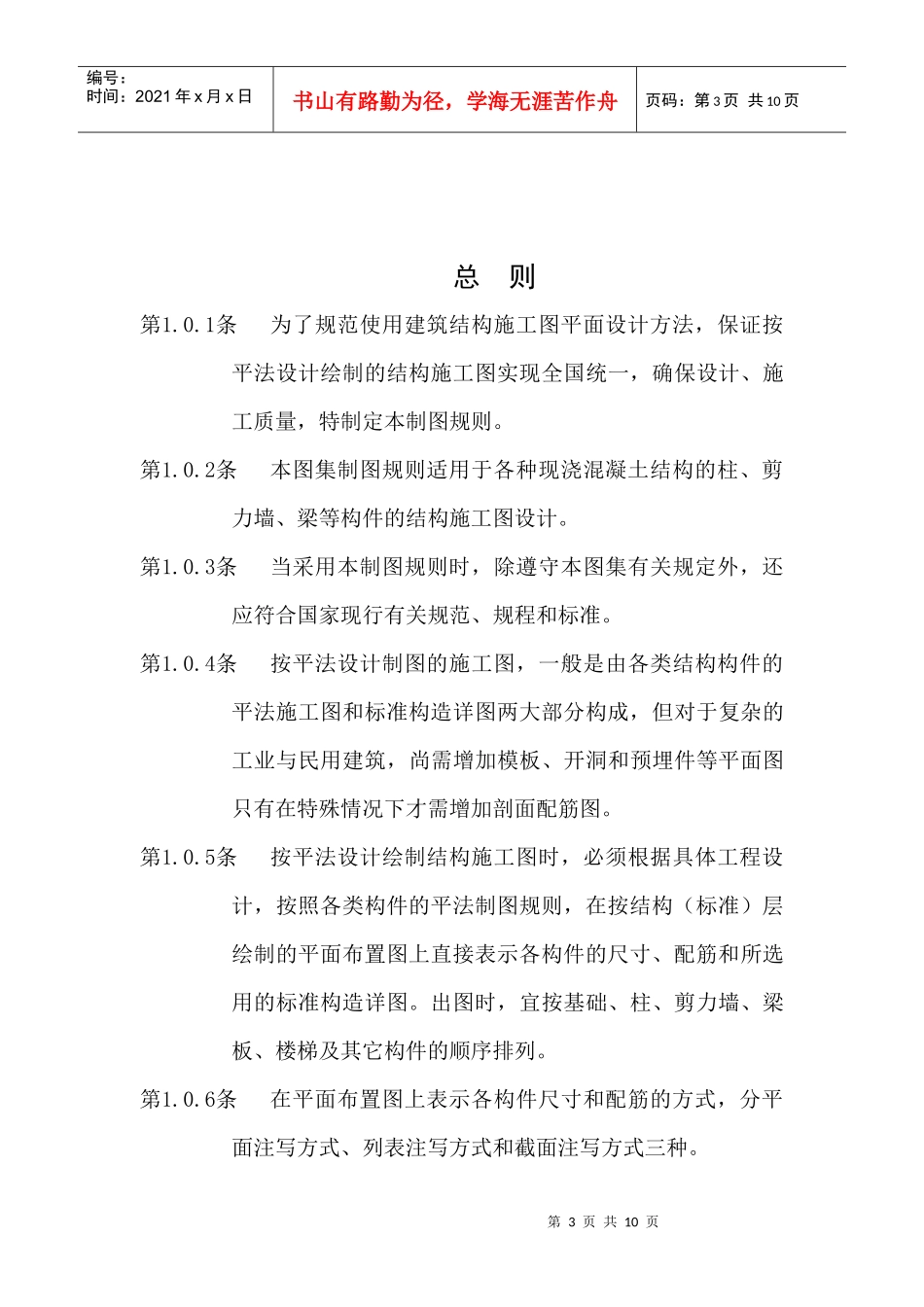

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页第一部分平法基础知识总说明1.本图集是混凝土结构施工图采用建筑结构施工图平面整体设计方法的国家建筑标准设计图集。建筑结构施工图平面整体设计方法（简称平法）对我国目前混凝土结构施工图的设计表示方法作了重大改革，被国家科委列为《“九五”国家级科技成果重点推广计划》项目（项目编号：97070209A）和建设部列为一九九六年科技成果重点推广项目（项目编号：96008）。平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构件详图相配合，即构成一套新型完整的结构设计。改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。2.图集适用于非抗震和抗震设防烈度为6、7、8、9度地区抗震等级为特一级和一、二、三、四级的现浇混凝土框架、剪力墙、框架—剪力墙和框支剪力墙主体结构施工图的设计。3.本图集包括常用的现浇混凝土柱、墙、梁三种构件的平法制图规则和标准构造详图两大部分内容。4.本图集的制图规则、既是设计者完成柱、墙、梁平法施工图的依第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页据，也是施工、监理人员准确和实施平法施工图的依据。5.本图集的标准构件详图编入了目前国内常用的且较为成熟的构造作法，是施工人员必须与平法施工图配套使用的正式设计文件。6.本图集标准构造详图的设计依据：（1）混凝土结构设计规范GB50010-2002；（2）建筑抗震设计规范GB50011-2001；（3）高层建筑混凝土结构技术规程JGJ3-2002J186-2002；（4）建筑结构制图标准GB/T50105-2001。7.本图集的制图规则和标准构造详图中未包括的抗震及非抗震构造详图，以及其它未尽事项，应在具体设计中由设计者另行设计。8.本图集提供的“标准构造详图变更表”，是为了在具体工程设计中需要对本图集的标准构造详图作某些变更，供设计者在结构设计总说明中写明变更内容时参考使用。9.本图集的尺寸以毫米为单位，标高以米为单位。10.对本图集使用中发现的问题或者建议，请登陆网站，再进入G101栏目，通过该栏目与主编单位和主编人联系。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页总则第1.0.1条为了规范使用建筑结构施工图平面设计方法，保证按平法设计绘制的结构施工图实现全国统一，确保设计、施工质量，特制定本制图规则。第1.0.2条本图集制图规则适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图设计。第1.0.3条当采用本制图规则时，除遵守本图集有关规定外，还应符合国家现行有关规范、规程和标准。第1.0.4条按平法设计制图的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成，但对于复杂的工业与民用建筑，尚需增加模板、开洞和预埋件等平面图只有在特殊情况下才需增加剖面配筋图。第1.0.5条按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图规则，在按结构（标准）层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。出图时，宜按基础、柱、剪力墙、梁板、楼梯及其它构件的顺序排列。第1.0.6条在平面布置图上表示各构件尺寸和配筋的方式，分平面注写方式、列表注写方式和截面注写方式三种。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页第1.0.7条按平法设计绘制结构施工图时，应将所有柱、墙、梁构件进行编号，编号中含有类型代号和序号等，其中，类型代号的主要作用是指明所选用的标准构造详图；在标准构造详图上，已经按其所属构件类型注明代号，以明确该详图与平法施工图中相同构件的互补关系，使两者结合构成完整的结构设计图。第1.0.8条按平法设计绘制结构施工图时，应当用表格或其它方式注明包括地下和地上各层的结构层楼（地）面标高、结构层高及相应的结构层号。其结构层楼面标高和结构层高在单项工程中必须统一，以保证基...
