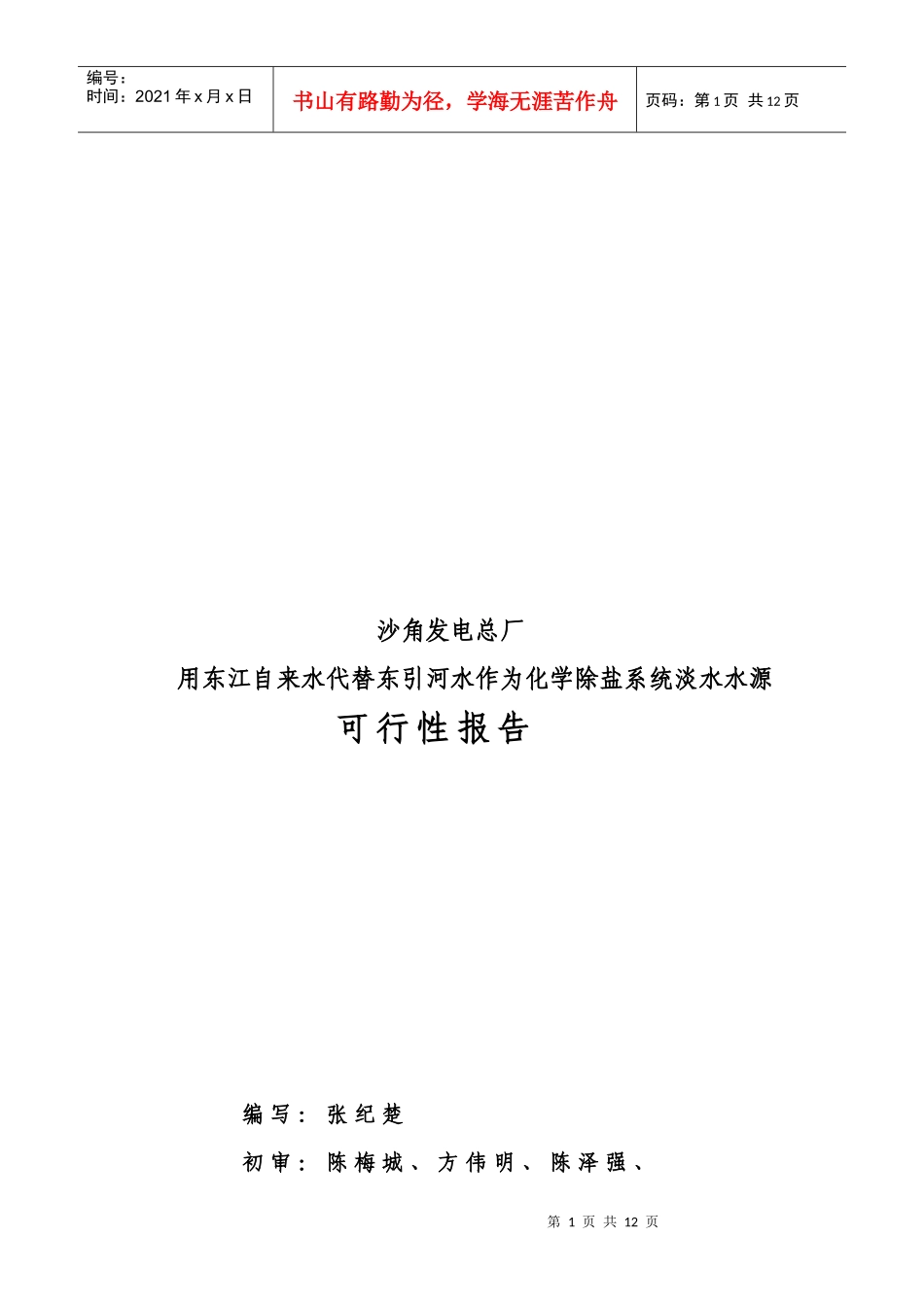

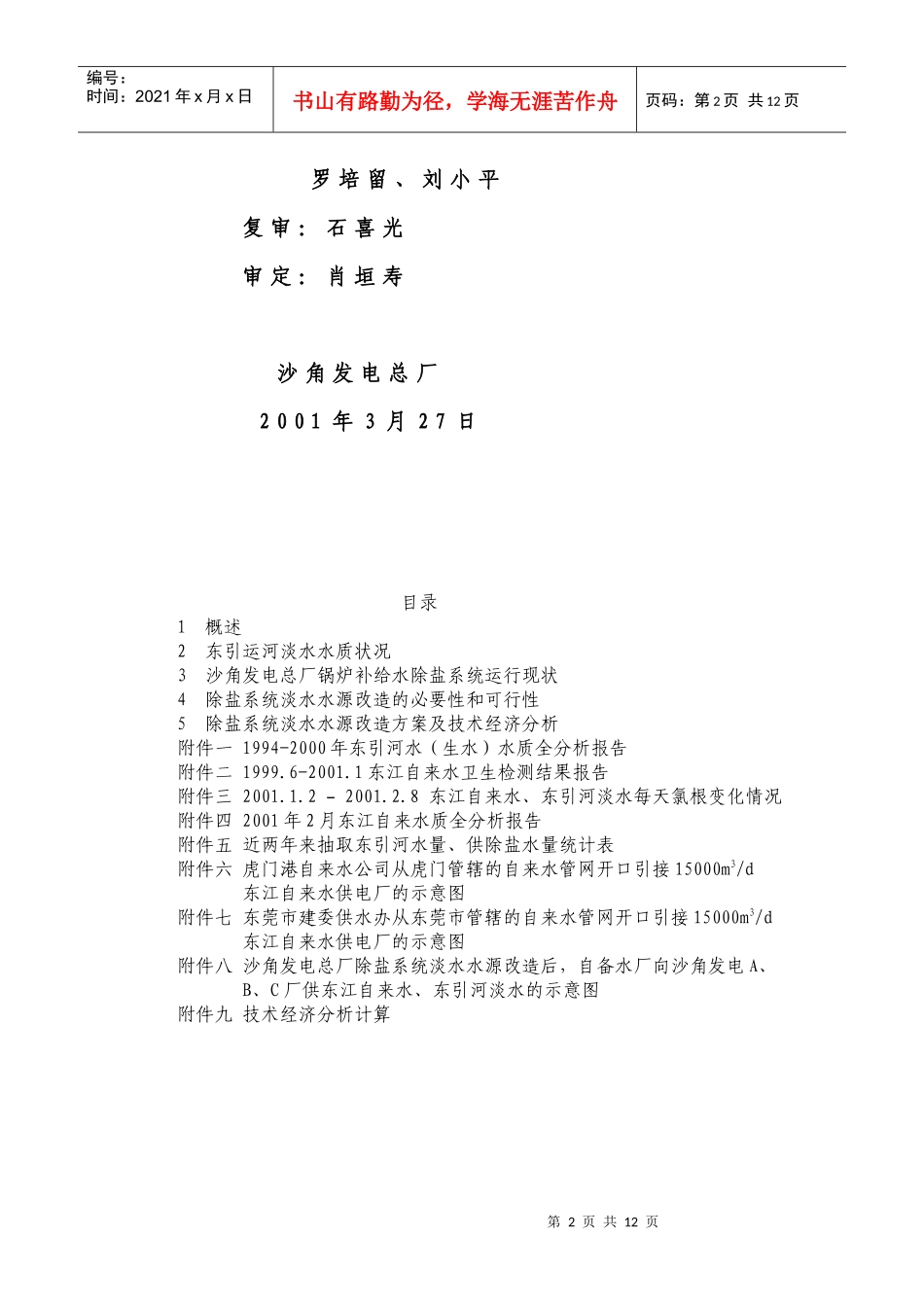

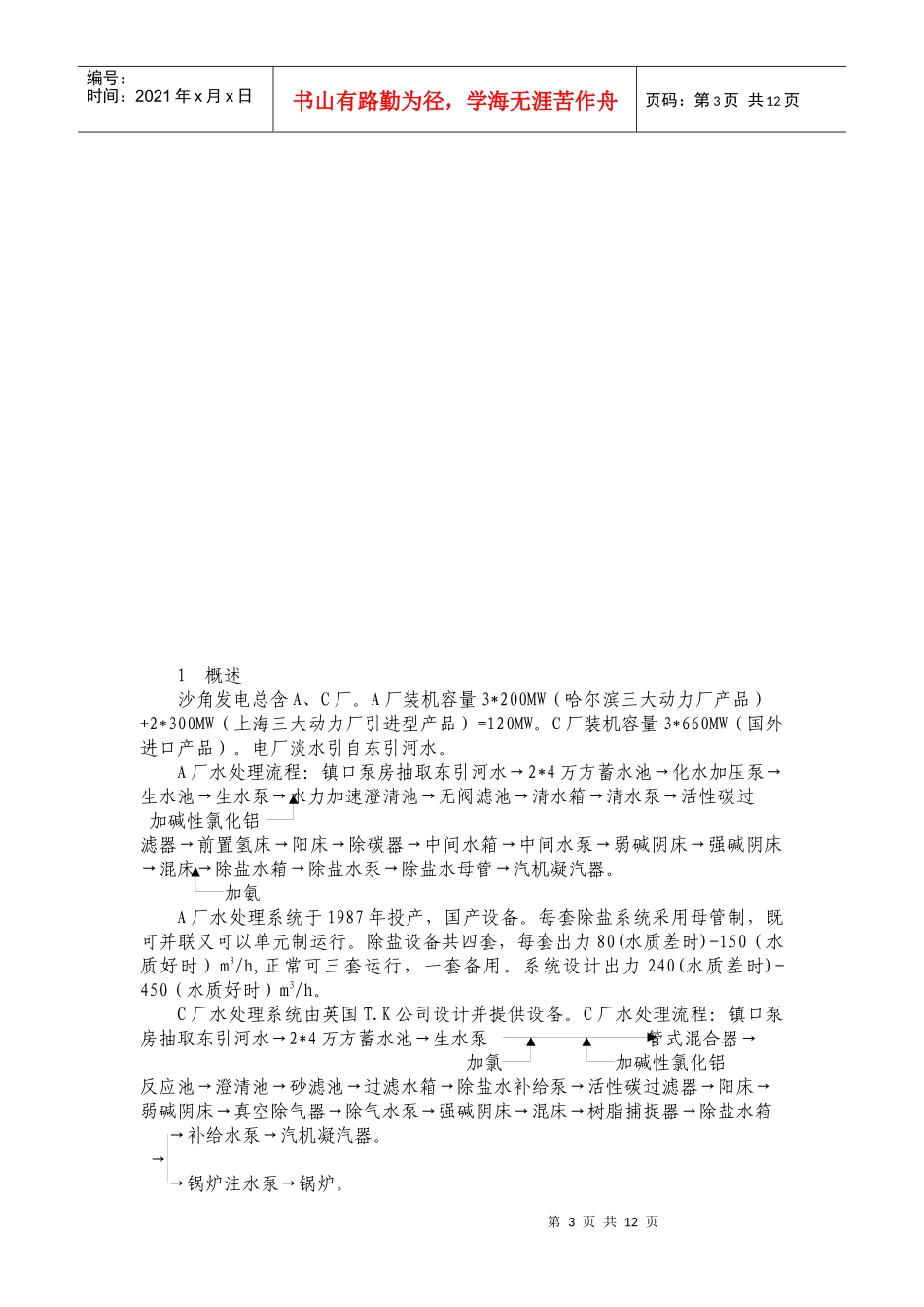

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页沙角发电总厂用东江自来水代替东引河水作为化学除盐系统淡水水源可行性报告编写：张纪楚初审：陈梅城、方伟明、陈泽强、第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页罗培留、刘小平复审：石喜光审定：肖垣寿沙角发电总厂2001年3月27日目录1概述2东引运河淡水水质状况3沙角发电总厂锅炉补给水除盐系统运行现状4除盐系统淡水水源改造的必要性和可行性5除盐系统淡水水源改造方案及技术经济分析附件一1994-2000年东引河水（生水）水质全分析报告附件二1999.6-2001.1东江自来水卫生检测结果报告附件三2001.1.22001.2.8–东江自来水、东引河淡水每天氯根变化情况附件四2001年2月东江自来水质全分析报告附件五近两年来抽取东引河水量、供除盐水量统计表附件六虎门港自来水公司从虎门管辖的自来水管网开口引接15000m3/d东江自来水供电厂的示意图附件七东莞市建委供水办从东莞市管辖的自来水管网开口引接15000m3/d东江自来水供电厂的示意图附件八沙角发电总厂除盐系统淡水水源改造后，自备水厂向沙角发电A、B、C厂供东江自来水、东引河淡水的示意图附件九技术经济分析计算第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页1概述沙角发电总含A、C厂。A厂装机容量3*200MW（哈尔滨三大动力厂产品）+2*300MW（上海三大动力厂引进型产品）=120MW。C厂装机容量3*660MW（国外进口产品）。电厂淡水引自东引河水。A厂水处理流程：镇口泵房抽取东引河水→2*4万方蓄水池→化水加压泵→生水池→生水泵→水力加速澄清池→无阀滤池→清水箱→清水泵→活性碳过加碱性氯化铝滤器→前置氢床→阳床→除碳器→中间水箱→中间水泵→弱碱阴床→强碱阴床→混床→除盐水箱→除盐水泵→除盐水母管→汽机凝汽器。加氨A厂水处理系统于1987年投产，国产设备。每套除盐系统采用母管制，既可并联又可以单元制运行。除盐设备共四套，每套出力80(水质差时)-150（水质好时）m3/h,正常可三套运行，一套备用。系统设计出力240(水质差时)-450（水质好时）m3/h。C厂水处理系统由英国T.K公司设计并提供设备。C厂水处理流程：镇口泵房抽取东引河水→2*4万方蓄水池→生水泵管式混合器→加氯加碱性氯化铝反应池→澄清池→砂滤池→过滤水箱→除盐水补给泵→活性碳过滤器→阳床→弱碱阴床→真空除气器→除气水泵→强碱阴床→混床→树脂捕捉器→除盐水箱→补给水泵→汽机凝汽器。→→锅炉注水泵→锅炉。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页C厂水处理系统于1995年投产。除盐设备采用单元制系统，共设三个系列，每系列出力125m3/h,正常可两系列运行，一系列备用。系统设计出力：予处理部分545m3/h，除盐部分250m3/h。2.东引河水水质现状2.1东引河水目前污染状况沙角发电A厂、C厂化学水处理系统自投运以来生水一直用东引河水。近几年来，东引运河水污染日益严重。从1997年10月份起，厂区水厂两台四万方蓄水池内因水中溶解氧下降，造成鱼缺氧死亡，最多一次约捞起死鱼150Kg。从2000年1月起万方蓄水池内的鱼已基本绝迹，来水经常发黑、很臭，虽经工业、生活水处理装置尽力净化，二级泥腥臭味仍无法驱除。从2000年7月份以来，虽然东引运河水面小水浮萍不多，但水中大量的氮、磷有机物造成水富营养化，加上气温高、日照强而使万方水池水面小水浮萍快速生长。东莞市东引运河从建塘水闸起到长安独登水闸止，全长102公里，其间有水闸23座，沿河有160个口径为ф500mm以上的排污口，日夜排放工业、生活污水。在东引运河的污染物中，有机物、生物耗氧量、化学耗氧量浓度增加3倍。按居民生活用水标准，水中氨氮超标230.4倍，阴离子合成洗涤剂超标74倍，锰超标2.8倍，亚硝酸氮超标360倍，详见下表：序号指标单位标准测值最大超标(倍)1氨氮mg/L≤0.050.68-11.52230.42阴离子合成洗涤剂mg/L≤0.30.12-22.2743锰mg/L≤0.10.10-0.282.84亚硝酸盐氮mg/L≤0.0010.006-0.36360随着东引运河水质污染日益严...
