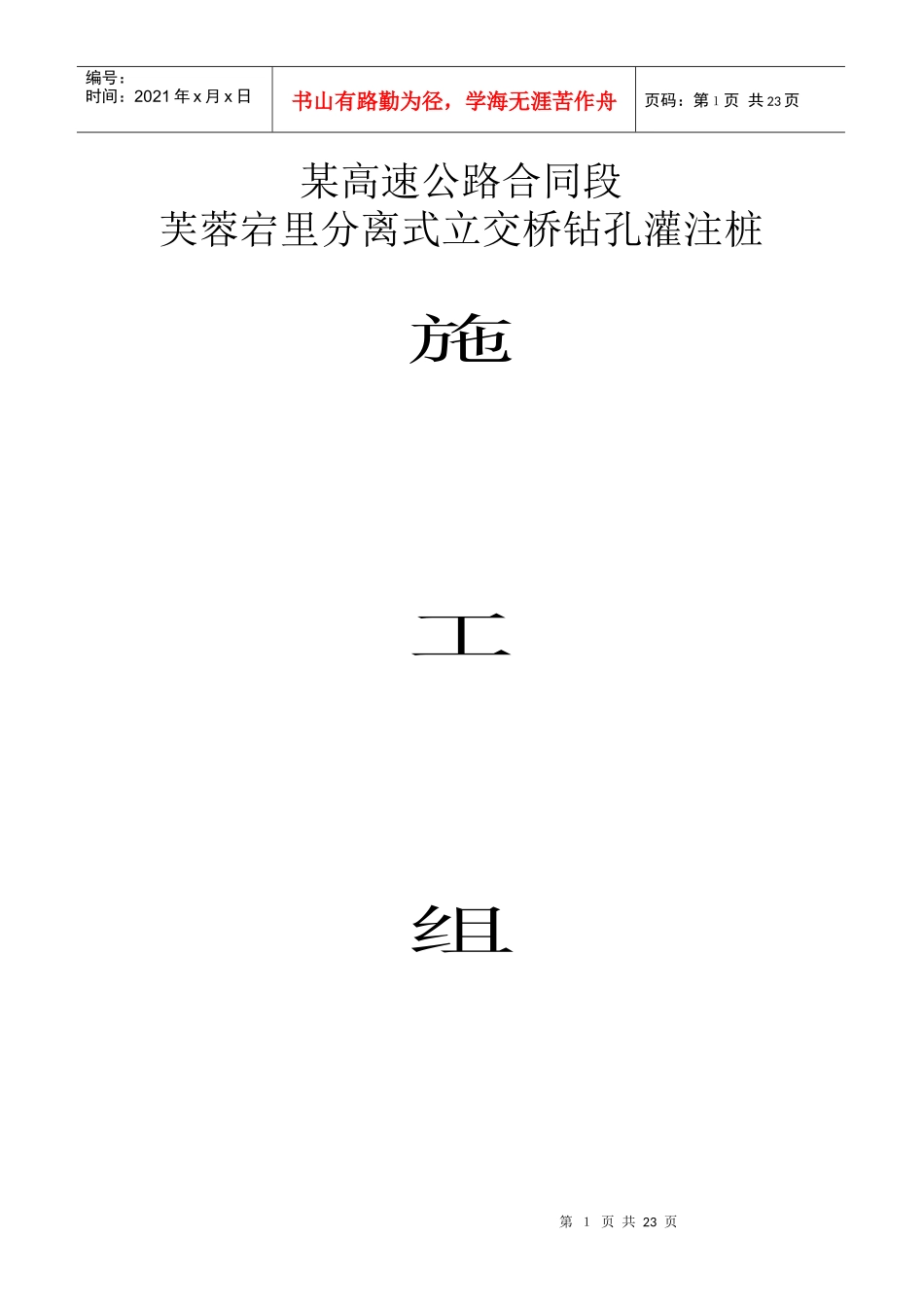

第１页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共23页某高速公路合同段芙蓉宕里分离式立交桥钻孔灌注桩施工组第２页共23页第１页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共23页织设计第３页共23页第２页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共23页目录1、工程概述2、施工进度计划3、施工组织安排4、人、料、机进场计划及安排5、项目管理组织设置及人员分工6、质量控制方法、手段7、安全保证措施8、文明施工措施9、重点工程施工措施第４页共23页第３页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共23页、资金流动计划钻孔灌注桩施工组织设计一、工程概况芙蓉宕里公路分离式立交（以下简称芙宕立交）钻孔桩共有根，砼3789m3，各墩、台钻孔桩情况见钻孔桩分布情况表：墩台号桩径（）桩数桩长（）水下砼（）单桩钢筋()单桩钢筋()第５页共23页第４页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第５页共23页桥梁地质情况由上而下土层如下:亚粘土、淤泥质粘土、亚粘土及粘土、粉砂层及亚粘土夹粉砂层。钻孔桩采用原土泥浆护壁、正循环钻进、正循环清孔的施工工艺进行施工。第６页共23页第５页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第６页共23页二、施工进度计划：各桥施工进度计划见附表。三、施工组织安排1、平整场地陆上桩施工前首先平整场地，将陡坡、低洼处整平至同一平面，以方便桩机移位。由于墩的水中桩距离岸边较近（最远处距岸边1.8m左右），采用筑岛法将水上桩变为陆上桩施工：用挖掘机挖除桩位处的淤泥，从岸边填粘土至桩位处，用推土机推平、碾压密实，填土范围超出桩位3m，填土标高与公路标高一致。、泥浆池、沉淀池布置泥浆池、沉淀池布置原则：不占用路基、桥台锥坡等结构物的用地，尽量布置在桥跨下。个墩台之间布置泥浆池、沉淀池各一个：两池成排布置，与桥轴线垂直。泥浆池靠施工便道布置，便于钻孔桩沉渣的清理，沉渣清理在每根桩施工结束后进行。泥浆池尺寸为**2m。泥浆排放池布置在桥跨外，尺寸为90m*32.5m*4m。第７页共23页第６页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第７页共23页、施工便道为确保钻孔桩施工机械通行方便，每个墩台处均设置一施工机械临时便道，便道宽，边线离墩台桩位轴线3m，先在两侧各开挖30cm宽30cm深排水沟一道，利于保持场地干燥。由于罐车的溜槽只能向右扭转°，因此钻孔桩施工便道设置在墩台轴线的西侧。施工便道与钻机之间用斜坡道连接，斜坡道一头与钻机平台标高相同，另一头与便道标高一致（比钻机平台标高低40cm左右）。、埋设护筒护筒采用钢护筒，护筒壁厚3mm，护筒内径比桩径大20cm：直径1.2m的桩内径为1.4m，直径1.5m的桩内径为1.7m。护筒埋置深度1.0m，护筒周围米范围内用粘土分层回填压实。护筒埋置前，先在桩位周围打设四根木桩，将桩位用十字线引出，人工挖埋护筒，护筒平面位置偏差不得大于5cm，倾斜度小于。、钻孔桩施工顺序目前到场钻机共台，其中—型有台，—型有台。另外台—型钻机第８页共23页第７页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第８页共23页将于月上旬进场。施工时间见施工进度计划。施工顺序：机：台墩机：墩墩机：墩墩机：墩墩墩机：墩墩墩机：墩墩墩台各墩台施工顺序采用跳跃施工，尽量避免临近桩位连续施工，以免互相干扰。墩桩施工顺序：墩—墩—墩—墩或者墩—墩—墩—墩台桩施工顺序：墩—墩—墩—墩—墩—墩—墩—墩—墩—墩—墩—墩、钻机移位、就位第９页共23页第８页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第９页共23页钻机用*20cm的道木作为基础，用卷扬机牵引法滑移就位，用千斤顶调整桩架，使钻盘平台水平，再使钻机的起吊滑轮线、钻盘中心和桩孔中心三者在同一垂直线上。、钢筋堆放、加工、安装钢筋堆场清除原表土20cm后再铺设30cm厚道渣，用压路机压实，堆场四周开挖排水沟排水。钢筋加工场...
