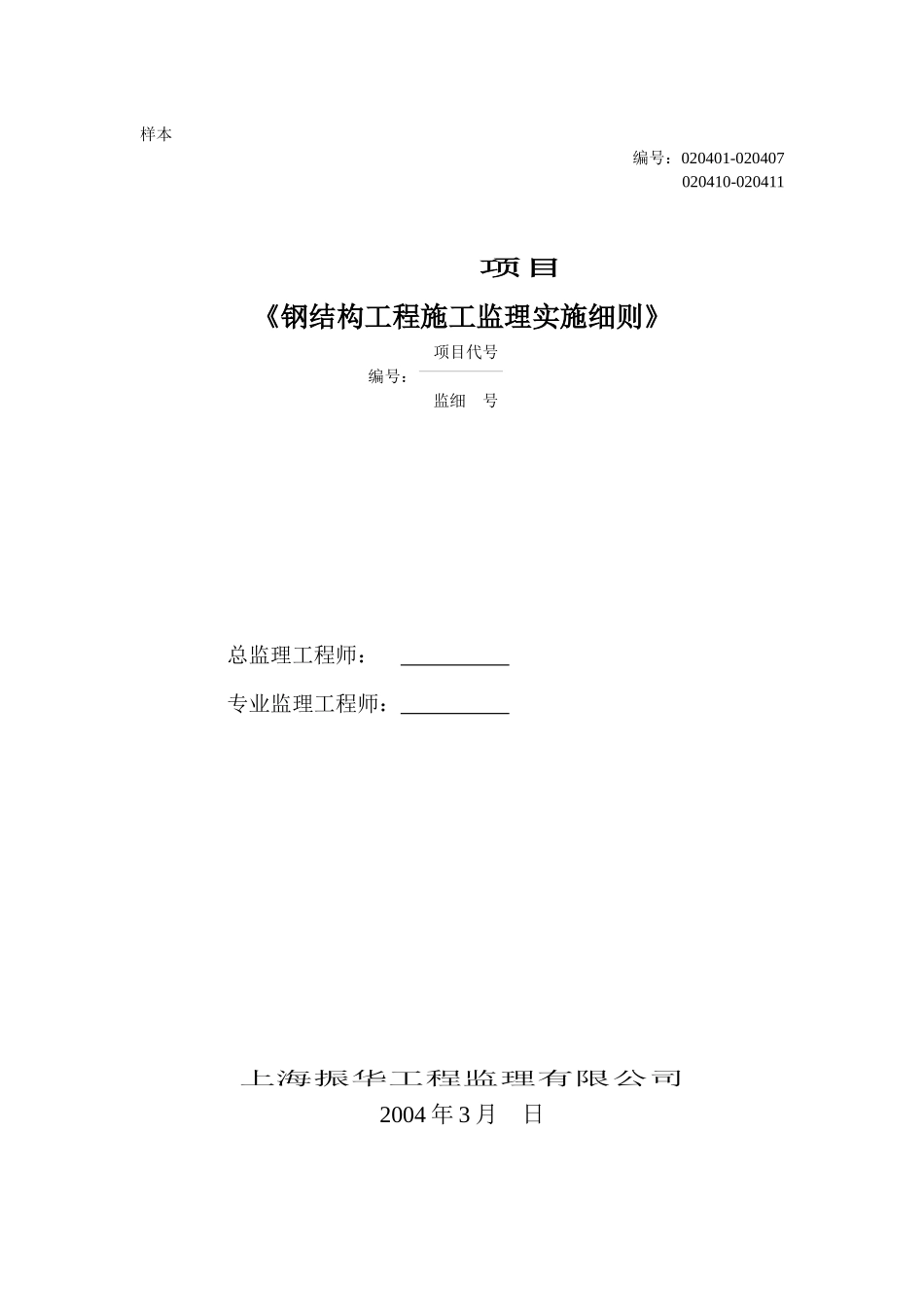

样本编号:020401-020407020410-020411项目《钢结构工程施工监理实施细则》项目代号编号:监细号总监理工程师:专业监理工程师:上海振华工程监理有限公司2004年3月日钢结构工程施工监理实施细则目录一、监理依据二、适用范围三、本工程的主要特点四、监理工作流程五、监理工作质量目标六、设计的特殊要求七、质量监理工作内容(即规范要求)八、监理方法九、监理措施十、承包单位需向监理机构提交的报审表及相关资料十一、钢结构工程施工常见病主要内容十二、监理人员现场检验质量要求十三、影像资料2钢结构施工监理实施细则一、监理依据:一)钢结构设计规范(GB50017-2003);二)钢结构工程施工质量验收规范(GB50205-2001);三)建筑钢结构焊接技术规程(JGJ81-2002);四)钢结构高强螺栓连接的设计、施工及验收规程(JGJ82-91);五)轻型钢结构制作及安装验收规程(DG/TJ08-010-2001);六)建筑工程施工质量验收统一标准(GB50300-2001);七)中华人民共和国工程建设标准强制性条文第4部分钢结构工程;八)建设工程相关的批文、规范、规定、法规及相关政策等;九)建筑单位与承包单位签订的合同(协议);十)监理合同及监理规划;十一)建设单位提供的有效的设计图纸及有关说明;十二)本工程的地质勘察资料;十三)经相关单位审批通过的施工单位提供的施工组织设计、施工方案及有关技术措施等;十四)如果基础部分为钢筋砼结构还须提供相应的设计、施工有关规范、规定等为施工监理依据;十五)《碳钢焊条》(GB/T5117);十六)《熔化焊用钢丝》(GB/T14957);十七)《气体保护电弧焊用碳钢、低合金钢焊丝》(GB/T8110);十八)《碳钢药芯焊丝》(GB/T10045);十九)《低合金钢药芯焊丝》(GB/T17493);二十)《埋弧焊用碳钢焊丝和焊剂》(GB/T5293);二十一)《低含金钢埋弧焊用焊剂》(GB/T12470);二十二)《氩气》(GB/T4842);二十三)《焊接用二氧化碳》(HG/T2537);二十四)钢焊缝手工超声波探伤方法和探伤结果分析》(GB11345);二十五)钢熔化焊对接接头射线照相和质量分级》(GB3323);二十六)《紧固件机械性能螺栓、螺钉和螺柱》(GB3098)。二、适用范围:一)本工程结构所采用的钢结构工程的工程名称及主要部位;二)从原材料质量验收及整个工程加工、制作、安装验收的全过程的质量监理工作。三、本工程的主要特点:本监理实施细则的监理范围为钢结构施工的全过程,其特点是使用的结构材料均为钢材和焊接连接螺栓连接及其配件等材料,对原材料的标准要求比较严格、专一、系统,为此对原材料的准用、合格、复试、试验等要求相当严格,在加工、制作、拼装、安装等过程必须按钢结构施工的程序和标准,由专业加工,施工队伍由专业操作工人持证上岗进行操作,在整个施工过程中严格施工3程序和标准,加工、制作、安装精度要求较高,并有专项验收程序和标准,钢结构建筑施工在我国还属于进一步发展的阶段,为此监理工作必须严格控制材料,加工、制作、安装按设计及规范标准开展监理工作,严格操作程序,加强旁站巡视检查,严格验收标准。四、监理工作流程注:监理检查、验收内容及验收标准详见监理工作内容部分。五、监理工作目标值:监理工程师验证施工单位提供的相关资料并予以确认原材料进场施工单位提供准用证、合格证及试验报告钢零件及钢部件加工制作钢构件加工制作钢结构焊接钢结构紧固件连接钢结构予拼装钢构件运输钢构件安装现场堆放钢结构现场安装钢结构涂装钢结构子分部工程初验收钢结构验收资料提供施工单位提供符合要求的得到有关方验收认可的完整的正式资料钢结构评估报告钢结构工程验收按监照理施单工位工根艺据流有程关,规按范检规验程批、、设分计项图、纸分、部监施理工合内同容内进容行标检准查要验求收。。并施按工检单验位批按、照分有项关、规分范部、工规程程提、供设自计检图验纸收要资求料施工,4工程质量符合设计及有关规范要求。六、设计的特殊要求设计有特殊要求时为引起施工及监理人员足够重视把有关条文一一列出。七、质量监理工作内容:(即施工验收规范要求)一)开工前的监理内容:1.建设单位提供有关钢结构部分的相关资料,设...
