钢筋工程术语及图示VIP免费

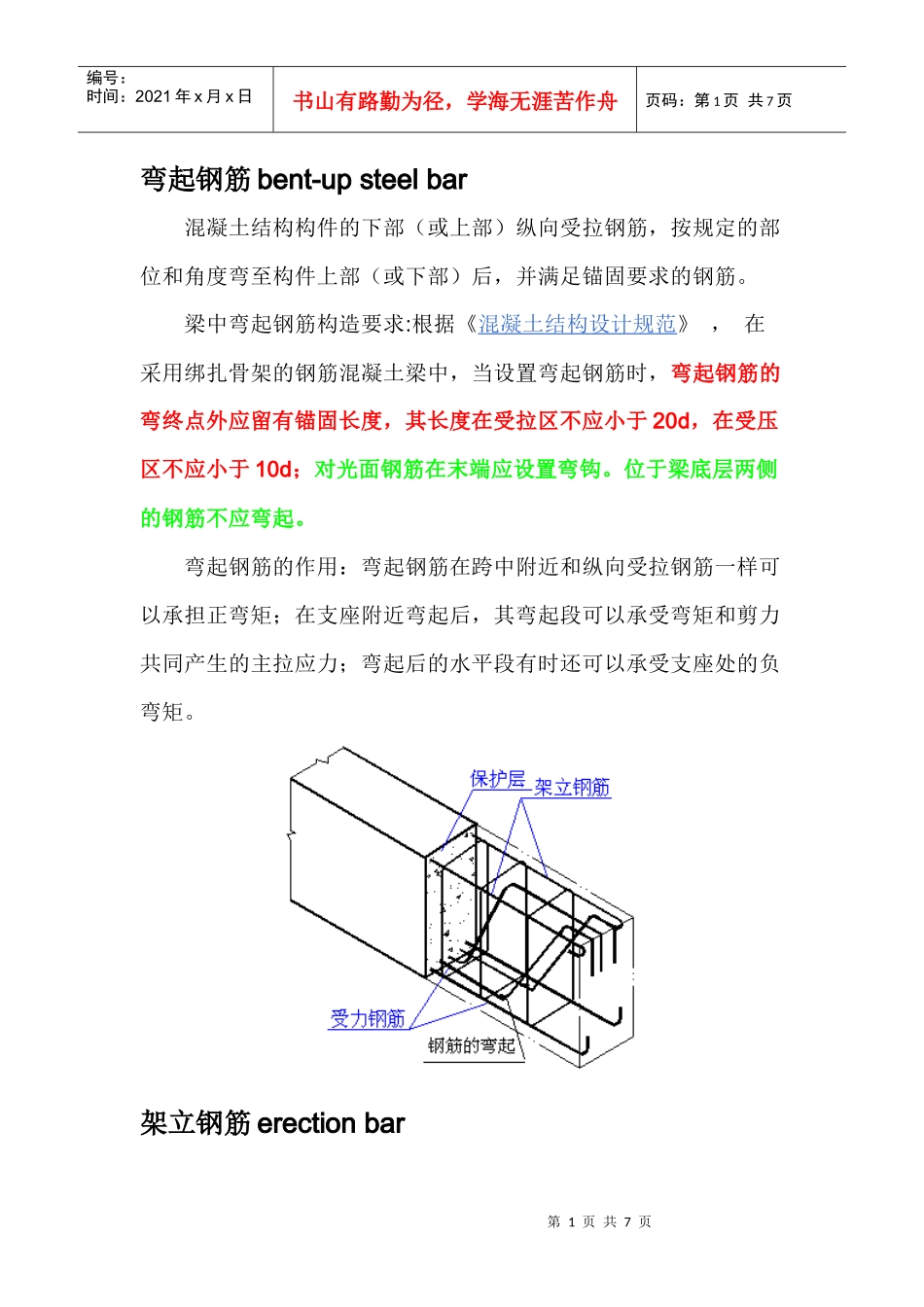

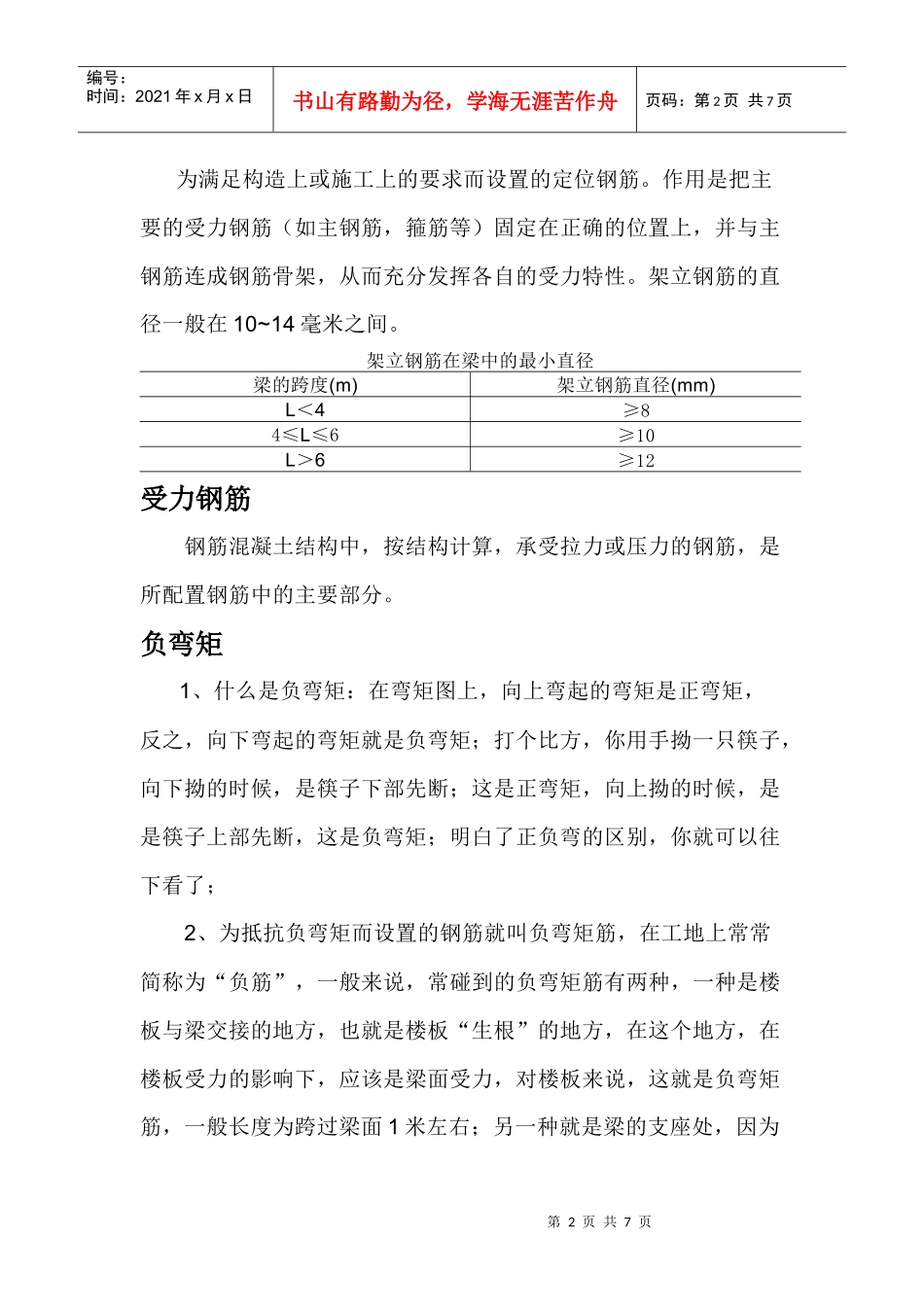

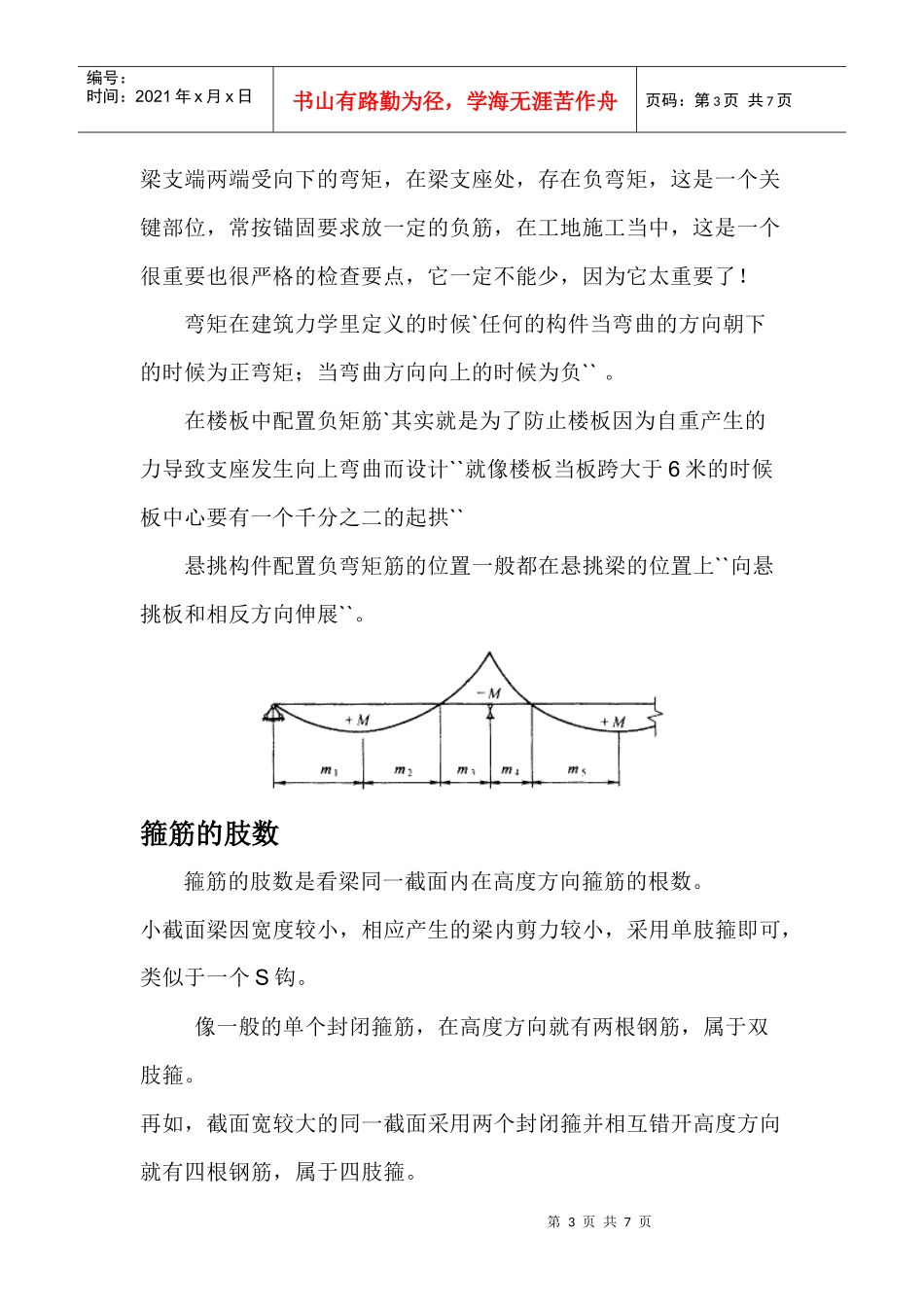

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页弯起钢筋bent-upsteelbar混凝土结构构件的下部（或上部）纵向受拉钢筋，按规定的部位和角度弯至构件上部（或下部）后，并满足锚固要求的钢筋。梁中弯起钢筋构造要求:根据《混凝土结构设计规范》，在采用绑扎骨架的钢筋混凝土梁中，当设置弯起钢筋时，弯起钢筋的弯终点外应留有锚固长度，其长度在受拉区不应小于20d，在受压区不应小于10d；对光面钢筋在末端应设置弯钩。位于梁底层两侧的钢筋不应弯起。弯起钢筋的作用：弯起钢筋在跨中附近和纵向受拉钢筋一样可以承担正弯矩；在支座附近弯起后，其弯起段可以承受弯矩和剪力共同产生的主拉应力；弯起后的水平段有时还可以承受支座处的负弯矩。架立钢筋erectionbar第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页为满足构造上或施工上的要求而设置的定位钢筋。作用是把主要的受力钢筋（如主钢筋，箍筋等）固定在正确的位置上，并与主钢筋连成钢筋骨架，从而充分发挥各自的受力特性。架立钢筋的直径一般在10~14毫米之间。架立钢筋在梁中的最小直径梁的跨度(m)架立钢筋直径(mm)L＜4≥84≤L≤6≥10L＞6≥12受力钢筋钢筋混凝土结构中，按结构计算，承受拉力或压力的钢筋，是所配置钢筋中的主要部分。负弯矩1、什么是负弯矩：在弯矩图上，向上弯起的弯矩是正弯矩，反之，向下弯起的弯矩就是负弯矩；打个比方，你用手拗一只筷子，向下拗的时候，是筷子下部先断；这是正弯矩，向上拗的时候，是是筷子上部先断，这是负弯矩；明白了正负弯的区别，你就可以往下看了；2、为抵抗负弯矩而设置的钢筋就叫负弯矩筋，在工地上常常简称为“负筋”，一般来说，常碰到的负弯矩筋有两种，一种是楼板与梁交接的地方，也就是楼板“生根”的地方，在这个地方，在楼板受力的影响下，应该是梁面受力，对楼板来说，这就是负弯矩筋，一般长度为跨过梁面1米左右；另一种就是梁的支座处，因为第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页梁支端两端受向下的弯矩，在梁支座处，存在负弯矩，这是一个关键部位，常按锚固要求放一定的负筋，在工地施工当中，这是一个很重要也很严格的检查要点，它一定不能少，因为它太重要了！弯矩在建筑力学里定义的时候`任何的构件当弯曲的方向朝下的时候为正弯矩；当弯曲方向向上的时候为负``。在楼板中配置负矩筋`其实就是为了防止楼板因为自重产生的力导致支座发生向上弯曲而设计``就像楼板当板跨大于6米的时候板中心要有一个千分之二的起拱``悬挑构件配置负弯矩筋的位置一般都在悬挑梁的位置上``向悬挑板和相反方向伸展``。箍筋的肢数箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。小截面梁因宽度较小，相应产生的梁内剪力较小，采用单肢箍即可，类似于一个S钩。像一般的单个封闭箍筋，在高度方向就有两根钢筋，属于双肢箍。再如，截面宽较大的同一截面采用两个封闭箍并相互错开高度方向就有四根钢筋，属于四肢箍。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页以此类推。构造钢筋钢筋混凝土结构中，按照构造需要设置的钢筋，相对于受力钢筋而言。构造钢筋不承受主要的作用力，只起维护、拉结，分布作用。构造钢筋的类型有：分布筋，箍筋，拉筋，构造腰筋，架立筋等。腰筋腰筋又称“腹筋”分二种：一种为抗扭筋，在图纸上以N开头，一种为构造配筋以G开头。梁的抗扭它在设计上属构造配筋，即力学上不用设计计算具体力的大小，按国家设计规范的构造要求查得此数据。当梁高大到一定要求时，就得加设腰筋，按多少、加多大规格按构造要求规范查得。抗扭腰筋的锚固长度按规范或图集受力钢筋要求设置，构造配筋的锚固长度按12d且≥150mm要求设置。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页分布钢筋distributionreinforcement在单向板和梁的翼缘板和顶板中，垂直于板或梁的受力方向上设置的构造钢筋。其作用是将作用于板或梁上的荷载更均匀的...
